蒸汽供暖系统

蒸汽供暖系统按管路布置的形式不同，可分为上供下回、下供下回和中供式三种形式。

（1）上供下回式双管蒸汽供暖系统。上供下回式双管蒸汽供暖系统的供汽干管敷设在顶层散热器上面；凝结水干管敷设在底层散热器下面。供汽、凝结水立管和连接散热器的供汽、凝结水支管均分开设置。在每根凝结水立管的下端和供汽主立管的低点各设疏水器一个，如图2-8所示。

（2）下供下回式双管蒸汽供暖系统。下供下回式双管蒸汽供暖系统的供汽干管、凝结水干管均敷设在底层散热器下面；供汽、凝结水立管和连接散热器的供汽、凝结水支管均分开设置。在每根凝结水立管的下端和供汽主立管的低点各设疏水器一个，如图2-9所示。

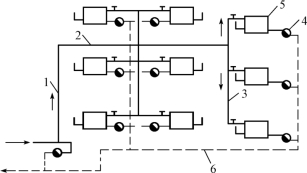

图2-8　上供下回式双管蒸汽供暖系统

1—供汽主立管；2—供汽干管；3—凝结水干管；4—疏水器；5—散热器；6—放空气阀(www.daowen.com)

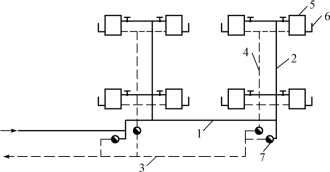

图2-9　下供下回式双管蒸汽供暖系统

1—供汽干管；2—供汽立管；3—凝结水干管；4—凝结水立管；5—散热器；6—放空气阀；7—疏水器

（3）中供式双管蒸汽供暖系统。中供式双管蒸汽供暖系统的供汽干管敷设在建筑物中间某一层顶棚下，凝结水干管敷设在底层散热器下面。供汽、凝结水立管和连接散热器的供汽、凝结水支管均分开设置。在每组散热器的凝结水支管上设一个疏水器（或在每根凝结水立管下端设一个疏水器），如图2-10所示。

图2-10　中供式双管蒸汽供暖系统

1—供汽主立管；2—供汽干管；3—供汽立管；4—疏水器；5—散热器；6—凝结水干管
