（1）双管式。双管式系统各层散热器都有单独的供水管和回水管，热水平行地分配给所有散热器，从散热器流出的回水均直接回到锅炉，并且每组散热器可进行单独调节。

双管式可分为双管上供下回式和双管下供下回式两种形式。

1）双管上供下回式的供水干管敷设在顶层散热器上面；回水干管敷设在底层散热器下面。供、回热水立管和连接散热器的供、回水支管均分开设置，如图2-2所示。

2）双管下供下回式的供水干管、回水干管均设在底层散热器下面。供暖水立管、回水立管和连接散热器的供暖水支管、回水支管均分开设置，如图2-3所示。

图2-2　双管上供下回式

图2-3　双管下供下回式

（2）单管上供下回式。单管上供下回式系统各层散热器串联于立管上，和散热器相连的立管只有一根，而各立管并联于干管之间，热水按顺序逐次进入各层散热器，然后返回锅炉中。

单管上供下回式系统有垂直单管顺流式和垂直单管跨越式两种，如图2-4所示。

（3）水平串联式。水平串联式系统可分为顺流式和跨越式两种，如图2-5所示。该系统具有简单、节省管材、造价低、穿越楼板的管道少、施工方便等优点，但排气困难，无法调节个别散热器放热量，必须在每组散热器上装放风门，一般适用于单层工业厂房、大厅等建筑。

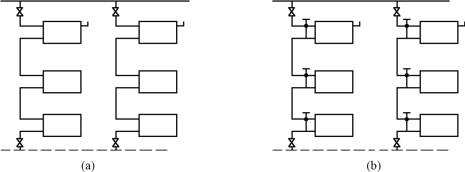

图2-4　单管上供下回式

（a）垂直单管顺流式；（b）垂直单管跨越式(www.daowen.com)

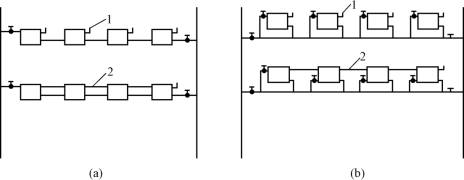

图2-5　水平串联式

（a）顺流式；（b）跨越式1—放气阀；2—空气管

水平式系统

（4）同程式与异程式。热水在环路所走的路程相等的系统称为同程式系统，在环路所走的路程不相等的系统称为异程式系统。

1）同程式系统的供暖效果较好，但工程的初投资较大，如图2-6所示。

2）异程式系统造价低、投资少，但易出现近热远冷水平失调现象，如图2-7所示。

异程式和同程式系统

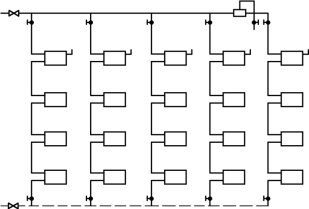

图2-6　同程式系统

图2-7　异程式系统
