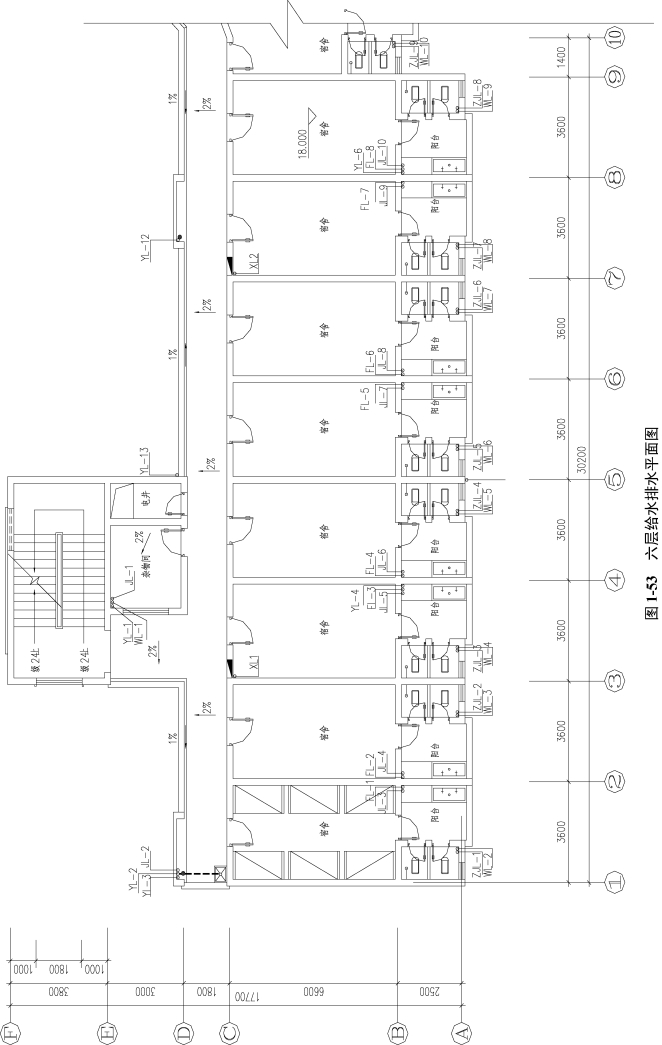

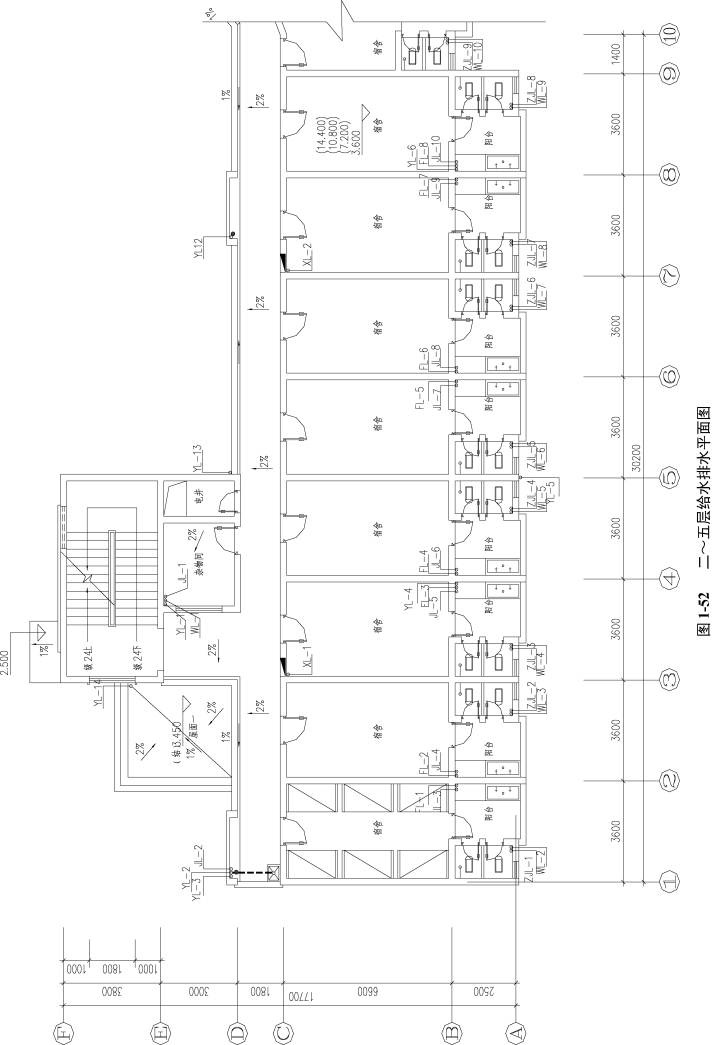

现以某学校学生宿舍给水排水工程施工图为例进行识读，施工图如图1-48～图1-56所示。

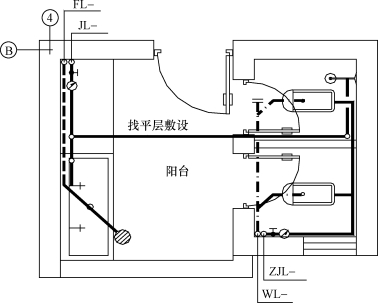

图1-48　卫生间大样图

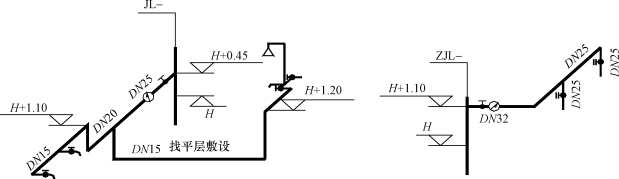

图1-49　卫生间给水系统轴测图

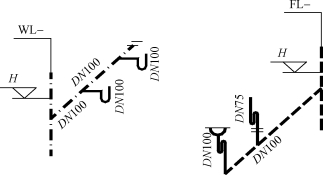

图1-50　卫生间排水系统轴测图

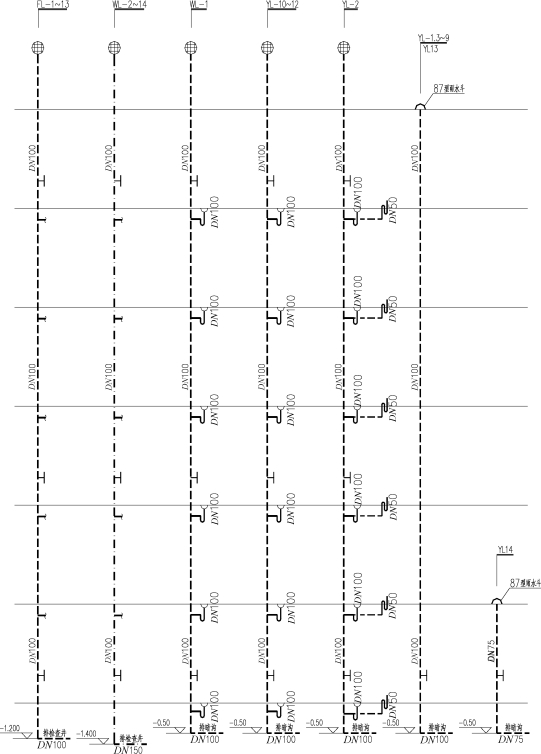

图1-56　排水系统原理图(www.daowen.com)

1.设计施工说明

本工程设计为六层宿舍楼，内容包括生活给水系统、生活污废水排水系统和中水系统。

生活给水系统水源为校内管网加压供水，给水方式为下行上给式，厕所冲洗用水由中水系统供给。

室内排水采用污、废水分流制排水系统，污水经化粪池处理后排入城市污水管网，废水收集到校内中水系统二次使用。

室外生活给水管采用钢塑复合管，室内采用PP-R管，热熔连接；室内排水管材为UPVC塑料管，承插粘接连接；室外主排水管采用混凝土管，钢丝网水泥砂浆抹带接口。

施工要求：PP-R管安装时，横管应以0.3%坡度坡向卫生器具用水点，塑料排水立管每层设伸缩节，水平管超过4m时设伸缩节。

2.施工图解读

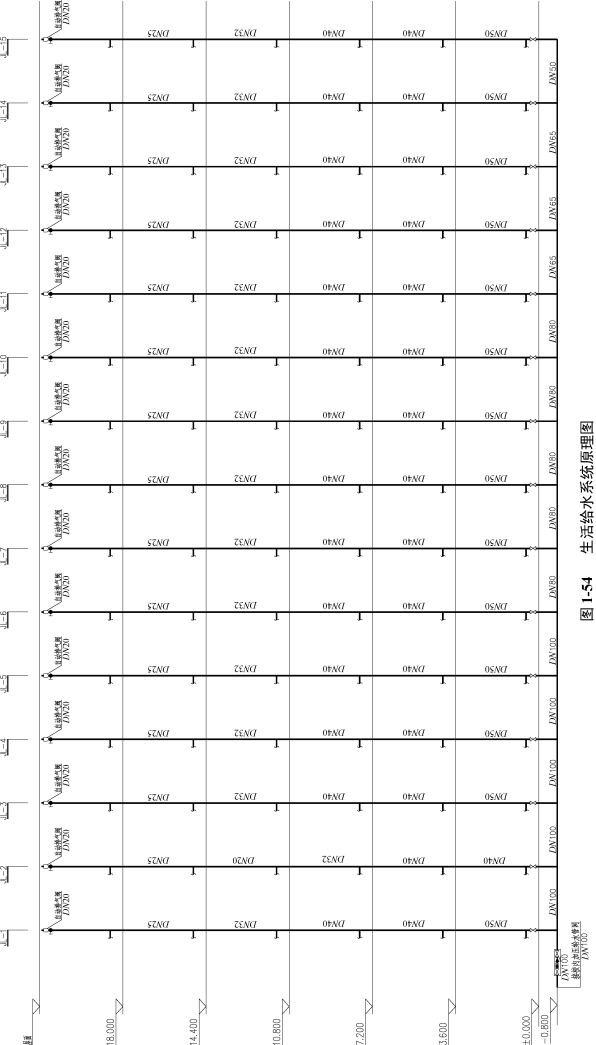

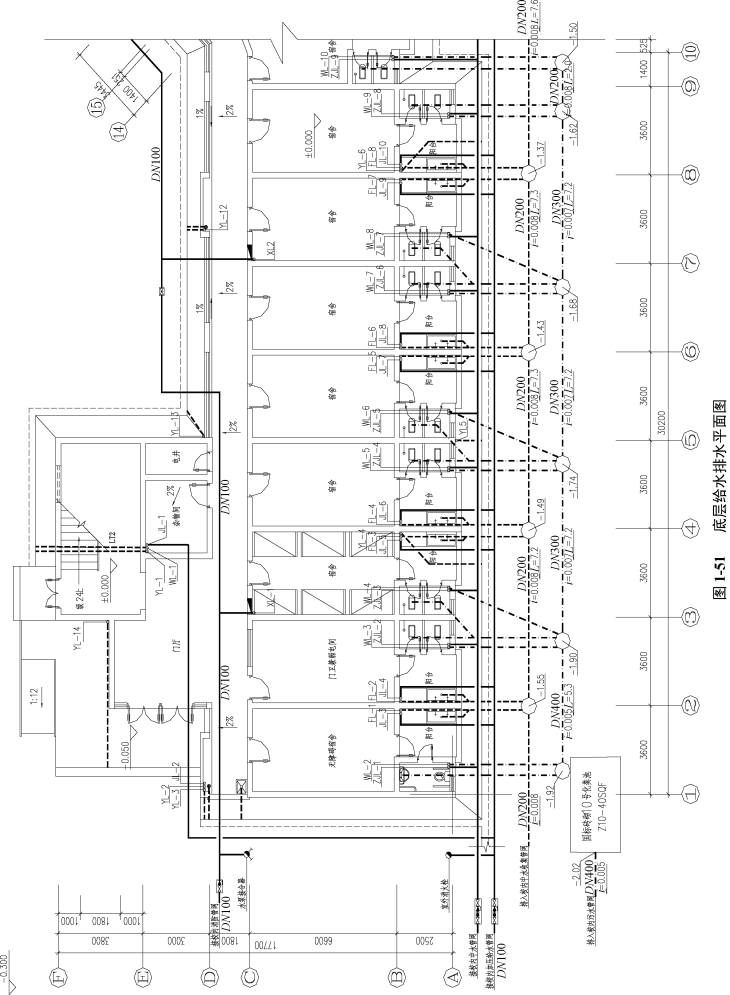

（1）生活给水系统：由底层平面图（图1-51）可知，宿舍楼生活用水由学校加压管网从宿舍楼Ⓐ轴处引入，管径DN100，经过总水表节点后分为两条干管，一条干管沿楼西侧至Ⓓ轴交①轴、Ⓔ轴交④轴处进入室内，分别向上设供水立管JL－1和JL－2；另一干管沿楼南侧供宿舍内卫生间生活用水，引入管从此干管接入室内卫生间，再向上设立管JL－3～JL－15，供各楼层各卫生间生活用水。干管和立管管径见生活给水系统原理图（图1-54）。

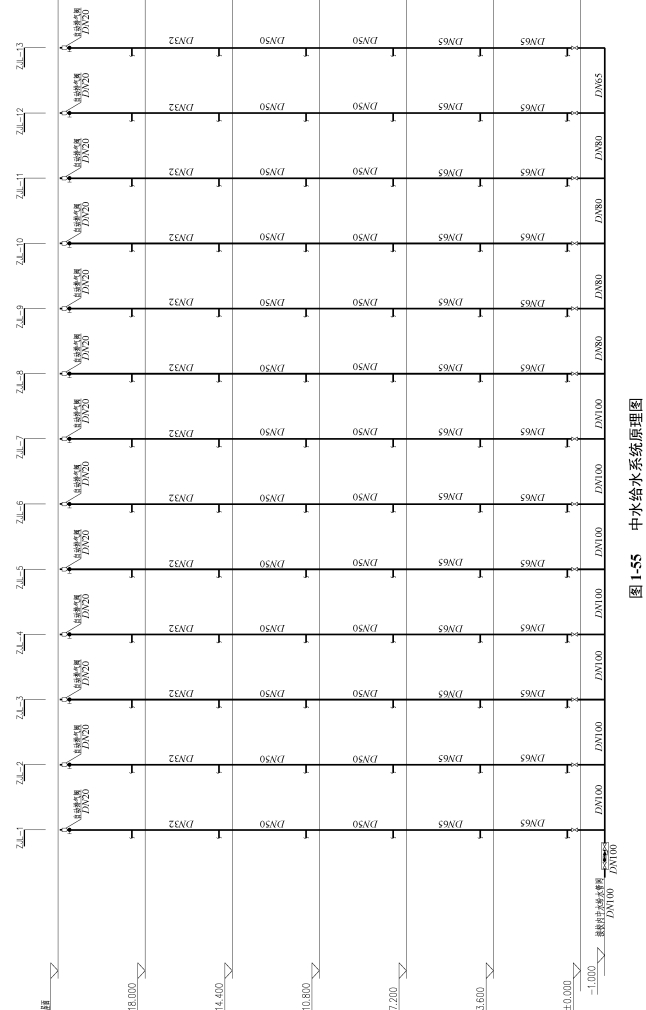

（2）中水给水系统：宿舍楼的卫生间大便器冲洗水由学校中水系统供给，由中水给水系统原理图（图1-55）可知，楼内从中水给水干管引出13根立管ZJL－1～ZJL－13，各干管、立管管径见系统原理图，中水干、立管平面位置见底层给水排水平面图（图1-51）。

（3）排水系统：分为污水排水系统和废水排水系统。从排水系统原理图（图1-56）可知，宿舍楼共设立15根污水立管，其中WL－2～WL－14收集和排除大便器污水，立管中污水经底部排出管进入污水检查井，再经室外污水管排入化粪池；WL－1排除大楼北侧储物间废水，经底部排出管直接排入室外暗沟。

宿舍楼共设13根废水立管FL－1～FL－13，收集排除卫生间内盥洗废水，废水由排出管进入室外学校中水收集管。

排水系统各管道管径、埋深和坡度见底层给水排水平面图和排水系统原理图（图1-51、图1-56）。

由底层给水排水平面图可知，一层卫生间内污废水排水支管没有接入立管，而是设排出管单独排出。

（4）宿舍卫生间给水排水管道及卫生器具布置如图1-48～图1-51所示。为便于计量用水量，每个卫生间设LXS-20水表2只，一只计量生活用水量，另一只计量中水用水量。
