1.消火栓给水系统

消火栓给水系统一般由水枪、水带、消火栓、消防卷盘、消防管网、消防水池、高位水箱、水泵接合器及增压水泵等组成。

（1）消火栓的布置要求。消火栓应设置在建筑物中经常有人通过的、明显的地方，如走廊、楼梯间、门厅及消防电梯旁等处的墙龛内，龛外应装有玻璃门，门上应标有“消火栓”标志。消火栓平时应封锁，使用时击破玻璃，按电钮启动水泵，取水枪灭火。室内消火栓的布置，应保证有两支水枪的充实水柱同时到达室内任何部位（建筑高度小于等于24m，且体积小于等于5000m3的库房可以采用一支），这是因为考虑到消火栓是室内主要灭火设备，在任何情况下，均可使用室内消火栓进行灭火。

（2）消火栓的设置范围。

1）高度不超过24m的厂房、车库和科研楼（存有与水接触能引起燃烧爆炸或助长火势蔓延的物品除外）。

2）超过800个座位的剧院、电影院、俱乐部和超过1200个座位的礼堂、体育馆。

3）体积超过5000m3的车站、码头、机场建筑物，以及展览馆、商店、病房楼、门诊楼、图书馆书库等建筑物。

4）超过7层的单元式住宅，超过6层的塔式住宅、通廊式住宅，底层设有商业网点的单元式住宅。

5）超过5层或体积超过1000m3的教学楼等其他民用建筑。

6）国家级文物保护单位的重点砖木或木结构古建筑。

7）人防工程中使用面积超过300m2的商场、医院、旅馆、展览厅、旱冰场、体育场、舞厅、电子游艺场等；使用面积超过450m2的餐厅、丙类和丁类生产车间及物品库房；电影院、礼堂；消防电梯前室；停车库、修车库。

8）高层民用建筑必须设置室内消防给水系统。除无可燃物的设备层外，主体建筑和裙房各层均应设置室内消火栓。

（3）消火栓系统管道的布置。低层建筑，除有特殊要求设置独立消防管网外，一般都与生活、生产给水管网结合设置；高层建筑室内消防给水管网应与生活、生产给水系统分开独立设置。

1）引入管：室内消防给水管网的引入管一般不应小于两条，当一条引入管发生故障时，其余引入管应仍能保证消防用水量和水压。

2）管网布置：为保证供水安全，一般采用环式管网供水，保证供水干管和每条消防立管都能做到双向供水。

3）消防竖管布置：应保证同层相邻两个消火栓的水枪充实水柱能同时达到被保护范围内的任何部位。每根消防竖管的直径不小于100mm，消防竖管不应通过危险区域，应设置在可以防止机械破坏和火灾破坏的地方。

（4）箱式消火栓安装。

1）消火栓通常安装在消防箱内，有时也装在消防箱外边。

2）在一般建筑物内，消火栓及消防给水管道均采用明装。

3）消火栓应安装在建筑物内明显处以及取用方便的地方。

4）消火栓一般安装在砖墙上，分明装、暗装及半明装三种形式。

5）水龙带与消火栓及水枪接头连接时，采用16号铜线缠2～3道，每道不少于2～3圈。绑扎好后，将水龙带及水枪挂在箱内支架上。

6）安装室内消火栓时，必须取出箱内的水龙带、水枪等全部配件，箱体安装好后再复原。进水管的公称直径不小于50mm，消火栓应安装平整牢固，各零件应齐全可靠。

2.自动喷水灭火系统

（1）自动喷水灭火系统的分类。自动喷水灭火系统是指火灾发生时，喷头封闭元件能自动开启喷水灭火，同时发出报警信号的一种消防系统。这种系统能够自动喷洒，可有效阻止火势蔓延，是一种有效的灭火给水系统，但这种系统的管网及附属设备比较复杂，造价较高。自动喷水灭火系统主要有以下几类：

1）湿式喷水灭火系统。湿式喷水灭火系统工作原理如图1-47所示。火灾发生时，建筑物内温度上升，湿式系统的闭式喷头温感元件感温爆破或熔化脱落，喷头喷水。喷水造成报警阀上方的水压小于下方的水压，于是阀板开启，向洒水管网供水，同时部分水流沿报警器的环形槽进入延迟器、压力继电器及水力警铃等设施，发出火警信号，启动消防水泵等设施供水。(www.daowen.com)

2）干式喷水灭火系统。干式喷水灭火系统的工作原理与湿式喷水灭火系统的工作原理相似。火灾时，喷头脱落后，管道中的空气首先排出，使干式报警阀后管网内的压力降低，干式报警阀开启，水流向配水管网，喷头开始喷水。

3）预作用喷水灭火系统。预作用喷水灭火系统在火灾前充满气体，跟干式系统类似。火灾发生时，由火灾探测器和火灾报警控制器打开雨淋阀，在闭式喷头未开启前向管路内充水，系统由干式变为湿式，完成预作用。当温度继续升高达到一定温度时，喷头开启，喷水灭火。

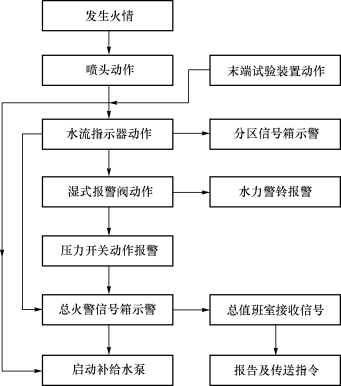

图1-47　湿式喷水灭火系统工作原理

4）雨淋式灭火系统。雨淋式灭火系统由火灾探测报警装置控制雨淋阀，该探测装置可以是光感、烟感、温感元件。火灾发生时，火灾探测器向控制箱发出信号，确认火灾发生后，打开雨淋阀，保护区域内的喷头同时喷水灭火。

5）水幕系统。水幕系统与雨淋系统相同，火灾发生时，由火灾探测器感知火灾，启动控制阀，系统通过水幕喷头喷水，进行阻火、隔火或冷却防火隔断物。

6）水喷雾灭火系统。水喷雾灭火系统采用专用的水雾喷头将水流分解为细小的水雾滴来灭火，灭火时，细小的水雾气化可以获得最佳的冷却效果；另外，水雾滴喷到燃烧的物体表面时，可以在物体表面形成乳化层。这些特性都是一般自动喷水灭火系统所不具有的，但是由于水雾系统要求系统有较高的压力和较大的水量，所以，其使用受到一定限制。

（2）自动喷水灭火系统喷头的安装。喷头的种类有很多，一般按喷头是否有堵水支撑分为两类：喷水口有堵水支撑的称为闭式喷头；无堵水支撑的称为开式喷头。闭式喷头是带热敏感元件和自动密封组件的自动喷头，分为玻璃球封闭型和易熔合金锁片封闭型。常用闭式喷头见表1-4。

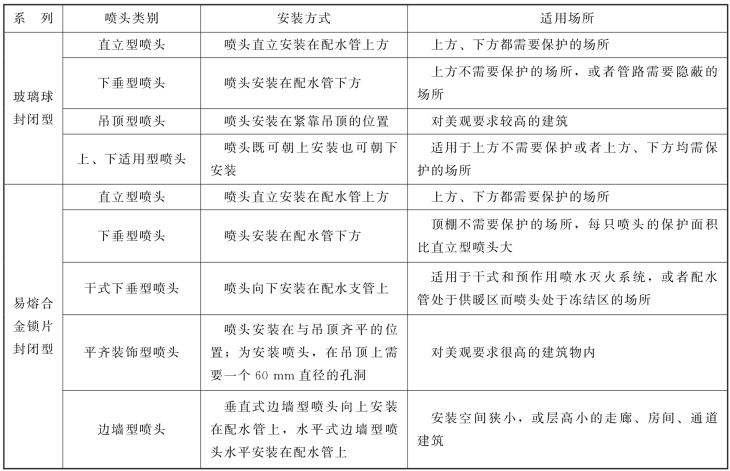

表1-4　常用闭式喷头

1）喷头管道安装时应有一定的坡度，充水系统应小于2‰；充气系统和分支管应不小于0.004。管道变径时，应尽量避免用内外接头（补芯）而采用异径管（大小头）。安装自动喷水管装置，为防止管道工作时产生晃动妨碍喷头喷水效果，应以支吊架进行固定。如设计无要求，可按下列要求敷设：

①吊架与喷头的距离应不小于300mm，距末端喷头的距离不大于750mm。

②吊架应设在相邻喷头间的管段上，相邻喷头间距不大于3.6m，可装设一个；小于1.8m时，允许隔段设置。

2）为发挥自动喷水管网的灭火效果，应限制管道最大负荷对喷水头的数量，在支管上最多允许设置6个喷水头。

3）水幕喷头可以向上或向下安装。

4）自动喷洒和水幕消防系统的管道连接，湿式系统应采用螺纹连接；干式或干、湿式混合系统应采用焊接。

5）各种喷淋头安装，应在管道系统完成试压、冲洗后进行。

3.其他常用灭火系统

（1）二氧化碳灭火系统。二氧化碳灭火系统适用于扑救下列火灾：液体或可熔化的固体火灾、固体表面火灾及部分固体深位火灾、电器火灾、气体火灾。

二氧化碳灭火系统由储存装置（含储存容器、单向阀、容器阀、集流管及称重检漏装置等）、管道、管件、二氧化碳喷头及选择阀组成。

（2）蒸汽灭火系统。蒸汽灭火系统分为固定式和半固定式两种。

固定式蒸汽灭火系统为全淹没式灭火系统，用于扑灭整个房间、舱室的火灾；半固定式蒸汽灭火系统用于扑救局部火灾。

（3）干粉灭火系统。干粉灭火系统按其安装方式，可分为固定式和半固定式；按喷射方式，可分为全淹没式和局部应用式；按其控制启动方式，可分为自动启动控制和手动启动控制。

干粉灭火剂按成分可分为钠盐干粉、钾盐干粉、氨基干粉和金属干粉等。

（4）泡沫灭火系统。泡沫灭火系统主要由消防泵、泡沫比例混合装置、泡沫产生装置及管道等组成。

泡沫灭火系统按发泡倍数可分为低倍数、中倍数和高倍数灭火系统；按使用方式可分为全淹没式、局部应用式和移动式灭火系统；按泡沫的喷射方式可分为液上喷射、液下喷射和喷淋喷射。
