降落在屋面的雨和雪，特别是暴雨，短时间内会形成积水。屋面雨水排放系统的任务是要及时地将屋面雨水、雪水有组织、有系统地排除，以免四处溢流或屋面漏水造成水患，影响人们正常的生产和生活。

图1-43　檐沟外排水

（一）雨水外排水系统

雨水外排水系统是屋面不设雨水斗，建筑内部没有雨水管道的雨水排放方式。按屋面有无天沟，外排水系统又分为檐沟外排水和天沟外排水两种方式。

1.檐沟外排水

檐沟外排水系统适用于普通住宅、一般公共建筑、小型单跨厂房。檐沟外排水系统由檐沟和雨落管组成，如图1-43所示。降落到屋面的雨水沿屋面集流到檐沟，然后流入到沿外墙设置的雨落管，排至地面或雨水口。根据经验，雨落管管径可分为75mm、100mm两种规格。民用建筑雨落管间距为12～16m，工业建筑为18～24m。

2.天沟外排水

天沟外排水系统由天沟、雨水斗和排水立管及排出管组成。天沟的位置在两跨中间以伸缩缝为分水线倾向边墙，其坡度不小于0.005，天沟伸出山墙0.4m；雨水斗设在伸出山墙的天沟末端，如图1-44所示。降落到屋面上的雨水沿坡向天沟的屋面汇集到天沟，沿天沟流入设在建筑物两端的雨水斗，经外墙水落管排至地面或雨水井，天沟与雨水管连接的构造如图1-45所示。

图1-44　天沟布置示意

图1-45　天沟与雨水管连接构造图

（二）雨水内排水系统

在建筑物屋面设置雨水斗，雨水管道设置在建筑物内部的排水系统称为内排水系统。对于屋面雨水排水，当采用外排水系统有困难时，可采用内排水系统。(www.daowen.com)

（1）雨水内排水系统的组成。雨水内排水系统由雨水斗、连接管、悬吊管、立管、排出管、埋地干管和检查井等组成，如图1-46所示。降落到屋面上的雨水沿屋面流入雨水斗，经连接管、悬吊管进入排水立管，再经排出管流入雨水检查井或经埋地干管排至室外雨水管道。雨水内排水系统适用于建筑立面要求高，大屋面面积，屋面上有天窗，多跨形、锯齿形建筑屋面。

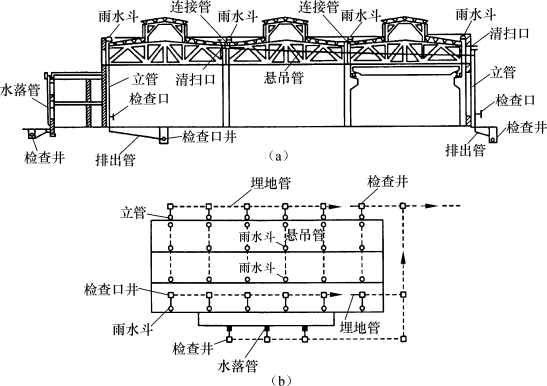

图1-46　雨水内排水系统

（a）剖面图；（b）平面图

（2）雨水内排水系统的分类。雨水内排水系统按雨水斗的连接方式，可分为单斗和多斗雨水排水系统。单斗系统一般不设悬吊管；多斗系统中悬吊管将雨水斗和排水立管连接起来。多斗系统的排水量大约为单斗的80%，在条件允许的情况下，应尽量采用单斗排水系统排水。

按排除雨水的安全程度，内排水系统可分为敞开式和密闭式两种排水系统。敞开式系统为重力排水，检查井设在室内，可与生产废水合用埋地管道或地沟，但在暴雨时可能出现检查井冒水现象；密闭式系统为压力排水，雨水由雨水斗收集，或通过悬吊管直接排入室外的系统，室内不设检查井或密闭检查口。

（3）雨水内排水系统的布置。

1）雨水斗。雨水斗是一种雨水由此进入排水管道的专用装置，设在天沟或屋面的最低处。雨水斗有整流格栅装置，具有整流作用，避免形成过大的漩涡，稳定斗前水位并拦截树叶等杂物。雨水斗有65型、79型和87型，有75mm、100mm、150mm和200mm四种规格。内排水系统布置雨水斗时应以伸缩缝、沉降缝和防火墙为天沟分水线，各自成排水系统。

2）连接管。连接管是连接雨水斗和悬吊管的一段竖向短管。连接管一般与雨水斗同径，但不宜小于100mm，连接管应牢固固定在建筑物的承重结构上，下端用斜三通与悬吊管连接。

3）悬吊管。悬吊管是悬吊在屋架、楼板和梁下或架空在柱上的雨水横管。悬吊管连接雨水斗和排水立管。其管径不小于连接管管径，也不应大于300mm，塑料管的坡度不小于0.5%；铸铁管的坡度不小于1%。在悬吊管的端头和长度大于15m的悬吊管上设检查口或带法兰盘的三通，位置宜靠近墙柱，以利检修。连接管与悬吊管、悬吊管与立管之间宜采用45°三通或90°斜三通连接。悬吊管一般采用塑料管或铸铁管，固定在建筑物的桁架或梁上，在管道可能受振动或生产工艺有特殊要求时，可采用钢管焊接连接。

4）立管。雨水立管承接悬吊管或雨水斗流出的雨水，一根立管连接的悬吊管根数不得多于两根，立管管径不得小于悬吊管管径。立管宜沿墙、柱安装，并在距离地面1m处设检查口。

5）排出管。排出管是立管和检查井之间的一段有较大坡度的横向管道，其管径不得小于立管管径。在检查井中与下游埋地管管顶平接，水流转角不得小于135°。

6）埋地管。埋地管敷设于室内地下，承接立管的雨水并将其排至室外雨水管道。埋地管最小管径为200mm，最大不超过600mm。埋地管一般采用混凝土管、钢筋混凝土管或陶土管。

7）附属构筑物。常见的附属构筑物有检查井、检查口井和排气井，用于雨水管道的清扫、检修、排气。检查井适用于敞开式内排水系统，设置在排出管与埋地管连接处，埋地管转弯、变径及超过30m的直线管路上。
