高层建筑多为民用和公共建筑，其排水系统主要是接纳盥洗、淋浴等洗涤废水、粪便污水、雨雪水；以及附属设施如餐厅、车库和洗衣房等排水。高层建筑的排水立管长、水量大、流速高，污水在排水立管中的流动既不是稳定的压力流也不是一般的重力流，是一种呈水、气两相的流动状态。高层建筑排水系统的特点，造成了管内气压波动剧烈，在系统内易形成气塞使管内水气流动不畅；破坏了卫生器具中的水封，造成排水管道中的臭气及有害气体侵入室内而污染环境。因此，高层建筑中，室内排水系统功能的优劣很大程度上取决于通气管系统的设计、设置、敷设是否合理，排水体制选择是否切合实际，这是高层建筑排水系统最重要的问题。

1.苏维托排水系统

苏维托排水系统是采用一种气水混合或分离的配件来代替一般零件的单立管排水系统，它包括气水混合器和气水分离器两个基本配件。

（1）气水混合器。苏维托排水系统中的混合器是由长约80cm的连接配件装设在立管与每层楼横支管的连接处。横支管接入口有三个方向；混合器内部有三个特殊构造——乙字弯、隔板和隔板上部约1cm高的孔隙，如图1-36所示。

自立管下降的污水经乙字弯管时，水流撞击分散并与周围空气混合成水沫状气水混合物，比重变轻，下降速度减缓，减小抽吸力。横支管排出的水受隔板阻挡，不能形成水舌，能保持立管中气流通畅，气压稳定。

（2）气水分离器。苏维托排水系统中的跑气器通常装设在立管底部，它是由具有凸块的扩大箱体及跑气管组成的一种配件。跑气器的作用是：沿立管流下的气水混合物遇到内部的凸块溅散，从而把气体（70%）从污水中分离出来，由此减少了污水的体积，降低了流速，并使立管和横干管的泄流能力平衡，气流不致在转弯处被阻塞；另外，将释放出的气体用一根跑气管引到干管的下游（或返向上接至立管中去），这就达到了防止立管底部产生过大反（正）压力的目的，如图1-37所示。

图1-36　气水混合器配件

1—立管；2—乙字弯；3—空隙；4—隔板；5—混合室；6—气水混合器；7—空气

图1-37　跑气器

1—立管；2—横管；3—空气分离室；4—凸块；5—跑气管；6—气水混合器；7—空气

2.旋流单立管排水系统

旋流单立管排水系统（图1-38）主要有两种特殊管件：一是安装于横支管与立管相接处的旋流器；二是立管底部与排出管相接处的大曲率导向弯头。旋流器由主室和侧室组成，主侧室之间有一侧壁，用以消除立管流水下落时对横支管的负压吸引。立管下端装有满流叶片，能将水流整理成沿立管纵轴旋流状态向下流动，这有利于保持立管内的空气芯，维持立管中的气压稳定，能有效地控制排水噪声。大曲率导向弯头是在弯头凸岸设有一导向叶片，叶片迫使水流贴向凹岸一边流动，减缓了水流对弯头的撞击，消除部分水流能量，避免了立管底部气压的太大变化，理顺了水流。

3.芯型排水系统(www.daowen.com)

芯型排水系统主要有两个特殊管件：一是在各层排水横支管与立管连接处设置的高奇马接头配件（又称环流器）；二是在排水立管的底部设置的角笛弯头。高奇马接头配件如图1-39所示，外观呈倒锥形，在上入流口与横支管入流口交汇处设有内管，从横支管排入的污水沿内管外侧向下流入立管，避免因横支管排水产生的水舌阻塞立管。从立管流下的污水经过内管后发生扩散下落，形成汽水混合流，减缓下落流速，保证立管内空气畅通。高奇马接头配件的横支管接入形式有两种：一种是正对横支管垂直接入；另一种是沿切线方向接入。

角笛弯头（图1-40）装在立管的底部，上入流口端断面较大，从排水立管流下的水流，因过水断面突然增大，流速变缓，下泄的水流所夹带的气体被释放。一方面，水流沿弯头的缓弯滑道面导入排出管，消除了水跃和水塞现象；另一方面，由于角笛弯头内部有较大的空间，可使立管内的空气与横管上部的空间充分连通，以保证气流畅通，减少压力波动。

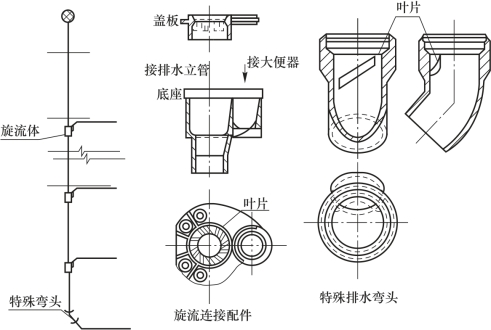

图1-38　旋流单立管排水系统

图1-39　高奇马接头配件（环流器）

图1-40　角笛弯头

4.简易单立管排水系统

为了减小排水管道中的压力波动，提高单立管排水系统的通水能力，近年来国、内外开发了多种形式的简易单立管排水系统。通过在排水立管接入横支管的上、下两段上设置两条斜向的凸起导流片，使下落的排水产生旋转，在离心力的作用下使水流沿排水立管的内壁回旋流动。在立管内形成空气芯，保证气流畅通，减少立管内的压力波动，无须设置专用通气立管。试验证明，这种单立管排水系统，在DN100时可允许做到15层（共14户，按每户3大件计），要求最底层卫生间单独排放，立管根部和总排出横管加大一号，并要求采用两个45°弯头的弯曲半径的排出管。

韩国开发的有螺旋导流线的UPVC单立管排水系统在硬聚氯乙烯管内有6条间距50mm的螺旋线导流凸起片，如图1-41所示，排水在管内旋转下落，管中形成一个畅通的空气芯，提高了排水能力，降低了管道中的压力波动。另外，设计有专用的DRF/x型三通，如图1-42所示，立管的相接不对中，DN100的管子错位54mm，从横支管流出的污水从圆周的切线方向进入立管，可以起到削弱支管进水水舌的作用并避免形成水塞；同时，由于减少了水流的碰撞，使得UPVC管减少噪声的效果良好。

图1-41　有凸起螺旋线的UPVC单立管

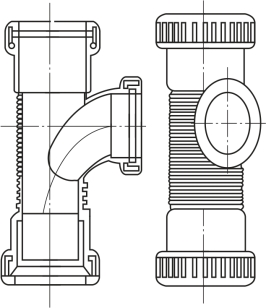

图1-42　DRF/x型三通
