（一）管材

管材的选用受多种因素的影响，需要综合考虑，包括国家相关政策、有关标准规范、使用性质、建筑高度、抗震要求、防火要求、设计标准、造价、使用维护等。建筑排水系统的管材主要有排水铸铁管和硬聚氯乙烯塑料管等。

1.排水铸铁管

目前使用的排水铸铁管是柔性接口机制排水铸铁管，为离心铸造或连续铸造。管道管径一般为50～200mm，管内外光滑、强度高、耐腐蚀、噪声小、抗震防火、安装方便，特别适用于高层建筑。管道采用平口相接，用不锈钢卡箍连接、橡胶套密封。

2.硬聚氯乙烯塑料管（UPVC）

硬聚氯乙烯塑料管是以聚氯乙烯树脂为主要原料的塑料制品，具有优良的化学稳定性、耐腐蚀性。其主要优点是物理性能好、质量轻、管壁光滑、水头损失小、容易加工及施工方便等。其缺点是防火性能不好、排水噪声大。

硬聚氯乙烯塑料管的适用场所：①住宅建筑优先选用UPVC管材；②排放带酸性、碱性废水的实验楼、教学楼应选用UPVC管材；③当建筑物内连续排放水温高于40℃、瞬时排放水温高于80℃的排水管道及排放含油废水（如厨房排水）的排水管道不宜采用UPVC管材；④对防火要求高的建筑物（如火灾危险性大的高层建筑）和要求环境安静的场所，应采用柔性接口机制铸铁排水管。若采用UPVC管材，应设置阻火圈或防火套管，并应考虑采用消能措施。

硬聚氯乙烯塑料管的连接方法主要采用承插粘接。

（二）卫生器具

1.便溺用卫生器具

便溺用卫生器具包括大便器、大便槽、小便器、小便槽等。

（1）大便器。大便器有坐式大便器与蹲式大便器两种。

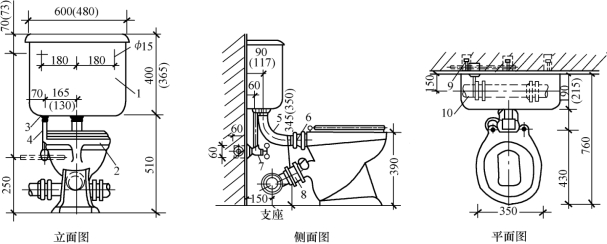

1）坐式大便器。坐式大便器本身带有存水弯，多用于住宅、宾馆、医院。坐式大便器按冲洗的水力原理可分为虹吸式和冲洗式两种，其中虹吸式应用较为广泛，冲洗设备一般采用低水箱，图1-27所示为低水箱坐式大便器安装图。

图1-27　低水箱坐式大便器安装图

1—低水箱；2—坐式大便器；3—浮球阀配件；4—水箱进水管；5—冲洗管及配件；6—胶皮碗；7—角式截止阀；8—三通；9—给水管；10—排水管

2）蹲式大便器。蹲式大便器常用于公共建筑卫生间及公共厕所内，多采用高水箱或适时自闭式冲洗阀冲洗。图1-28所示为高水箱蹲式大便器安装图。

图1-28　高水箱蹲式大便器安装图（一台阶）

1—蹲式大便器；2—高水箱；3—冲洗管；4—冲洗管配件；5—角式截止阀；6—浮球阀配件；7—拉链；8—弯头；9—胶皮碗；10—单管立式支架；11—90°三通；12—存水弯

（2）大便槽。大便槽是个狭长开口的槽，用水磨石或瓷砖建造。从卫生角度评价，大便槽受污面积大、有恶臭，而且耗水量大、不够经济；但设备简单、建造费用低，因此，可在建筑标准不高的公共建筑或公共厕所内采用。在使用频繁的建筑中，大便槽宜采用自动冲洗水箱进行定时冲洗。

（3）小便器。

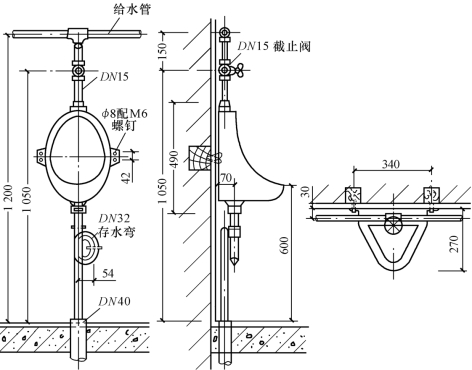

1）挂式小便器。挂式小便器悬挂在墙上，其冲洗设备可采用自动冲洗水箱，也可采用阀门冲洗，每只小便器均应设存水弯，其结构及安装图如图1-29所示。

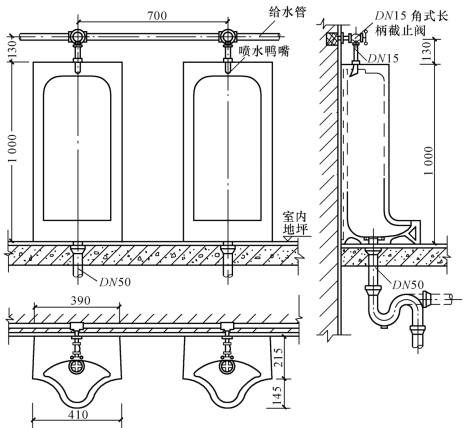

2）立式小便器。立式小便器安装在对卫生设备要求较高的公共建筑内，如展览馆、大剧院、宾馆、大型酒店等男厕所内，多为2个以上成组安装。立式小便器的冲洗设备常为自动冲洗水箱，其结构及安装图如图1-30所示。

图1-29　挂式小便器结构及安装图

(www.daowen.com)

图1-30　立式小便器结构及安装图

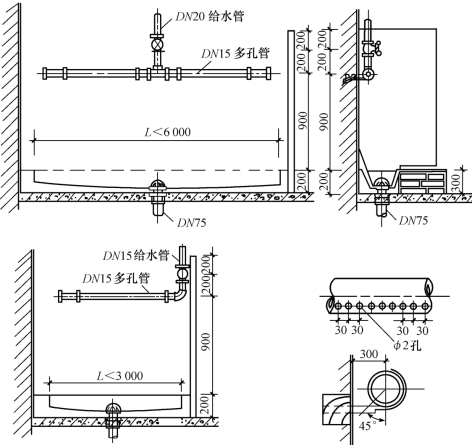

（4）小便槽。小便槽是采用瓷砖沿墙砌筑的浅槽，因有建造简单、经济、占地面积小、可同时供多人使用等优点，故被广泛装置在工业企业、公共建筑、集体宿舍男厕所中，如图1-31所示。

图1-31　小便槽安装示意

2.盥洗、沐浴用卫生器具

（1）洗脸盆。洗脸盆一般安装在盥洗室、浴室、卫生间供洗脸、洗手用。按其形状来分，有长方形、三角形、椭圆形等；按安装方式不同，可分为墙架式、柱脚式和台式。其安装形式如图1-32所示。

图1-32　洗脸盆安装图

1—洗脸盆；2—水龙头；3—角式截止阀；4—排水栓；5—存水弯；6—三通；7—弯头；8—热水管；9—冷水管

（2）盥洗槽。盥洗槽一般设置在工厂、学校集体宿舍。盥洗槽一般用水磨石筑成，形状为一长条形，在距地面1m高处装置水龙头，其间距一般为600～700mm，槽内靠墙边设有泄水沟，沟的中部或端头装有排水口。

（3）浴盆。浴盆安装在住宅、宾馆、医院等卫生间及公共浴室内。浴盆上配有冷热水管或混合水龙头，其混合水经混合开关后流入浴盆，管径为20mm。浴盆的排水口及溢水口均设置在水龙头一端，浴盆底有0.02的坡度，坡向排水口。有的浴盆还配置固定式或软管式活动淋浴莲蓬喷头。

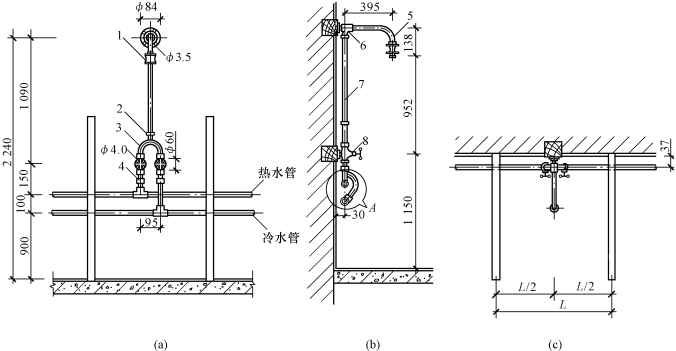

（4）淋浴器。淋浴器占地面积小、成本低、清洁卫生，广泛用于集体宿舍、体育场馆及公共浴室中。淋浴器有成品件，也有在现场组装的。图1-33所示为双管成品淋浴器安装图。

图1-33　双管成品淋浴器安装图

（a）立面图；（b）侧面图；（c）平面图
1—莲蓬头；2—管锁母；3—连接弯；4—管接头；5—弯管；6—带座三通；7—直管；8—带座截止阀

（5）妇女卫生盆。妇女卫生盆一般安装在妇产科医院、工厂女卫生间及设备完善的居住建筑和宾馆卫生间内。

3.洗涤用卫生器具

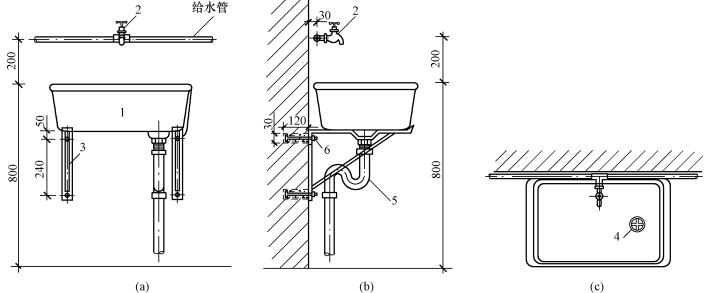

（1）洗涤盆。洗涤盆一般安装在厨房或公共食堂内，供洗涤碗碟、蔬菜等食物用。洗涤盆有墙架式、柱脚式之分，又有单格、双格之分。洗涤盆可设置冷热水龙头或混合水龙头，排水口在盆底的一端，口上有十字栏栅，备有橡胶塞头。医院手术室、化验室等处的洗涤盆因工作需要常设置肘式开关或脚踏开关。洗涤盆的安装形式如图1-34所示。

（2）化验盆。化验盆装置在工厂、科学研究机关、学校化验室或试验室中，通常都是陶瓷制品，盆内已有水封，排水管上不需装存水弯，也不需盆架，用木螺丝固定于试验台上。盆的出口配有橡皮塞头。根据使用要求，化验盆可装置单联、双联、三联的鹅颈龙头。

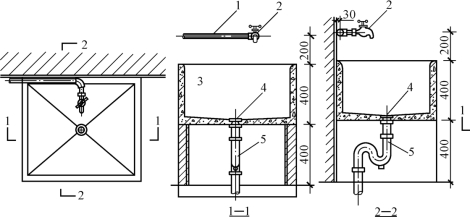

（3）污水盆。污水盆装置在公共建筑的厕所、盥洗室内，供打扫厕所、洗涤拖布或倾倒污水之用。图1-35所示为污水盆安装图。

图1-34　洗涤盆安装图

（a）立面图；（b）侧面图；（c）平面图
1—洗涤盆；2—水龙头；3—托架；4—排水栓；5—存水弯；6—螺栓

图1-35　污水盆安装图

1—给水管；2—水龙头；3—污水池；4—排水栓；5—存水弯
