1.室内排水系统的分类

根据所接纳排除的污废水性质，建筑排水系统可分为生活污水系统、生产废水系统和雨水系统三类。

（1）生活污水系统。生活污水系统主要排除居住建筑、公共建筑及工厂生活间的污（废）水。有时，由于污（废）水处理、卫生条件或杂用水水源的需要，把生活排水系统又进一步分为排除冲洗便器的生活污水排水系统和排除盥洗、洗涤废水的生活废水排水系统。生活废水经过处理后，可作为杂用水，用来冲洗厕所、浇洒绿地和道路、冲洗汽车等。

（2）生产废水系统。生产废水系统排除工艺生产过程中产生的污废水。为便于污废水的处理和综合利用，按污染程度可分为生产污水排水系统和生产废水排水系统。生产污水污染较重，需要经过处理，达到排放标准后排放；生产废水污染较轻，如机械设备冷却水，生产废水可作为杂用水水源，也可经过简单处理后（如降温）回用或排入水体。

（3）雨水系统。雨水系统收集、排除降落到多跨工业厂房、大屋面建筑和高层建筑屋面上的雨水、雪水。

2.建筑内部排水系统的组成

建筑内部排水系统一般由卫生器具、排水横支管、立管、排出管、通气管、清通设备及某些特殊设备等部件组成，如图1-23所示。

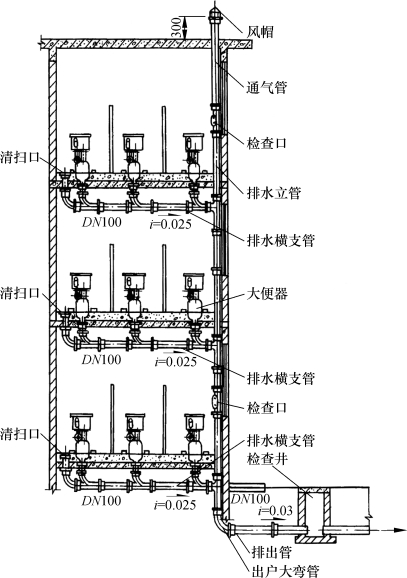

图1-23　室内排水系统组成

（1）卫生器具。卫生器具是建筑内部排水系统的起点，用来满足日常生活和生产过程中各种卫生要求，收集和排除污（废）水的设备，其接纳各种污水后排入管网系统。

（2）横支管。横支管的作用是把各卫生器具排水管流来的污水排至立管。横支管应具有一定的坡度，对于DN50管径的生活污水塑料管，其标准坡度应为25‰，坡向立管。

（3）立管。立管接受各横支管流来的污水，然后再排至排出管。为了保证污水畅通，立管管径不得小于50mm，也不应小于任何一根接入横支管的管径。

（4）排出管。排出管是室内排水立管与室外排水检查井之间的连接管段，用来收集一根或几根立管排来的污水，并将其排至室外排水管网中去。排出管的管径不得小于与其连接的最大立管的管径，连接几根立管的排出管，其管径应由水力计算确定。

（5）通气管。通气管的作用是使污水在室内外排水管道中产生的臭气及有害气体排到大气中去，以免影响室内的环境卫生，减轻废水、废气对管道的腐蚀，使管内在污水排放时的压力变化尽量稳定并接近大气压力，减轻立管内气压变化幅度，并在排水时向管内补给空气，因而可保护卫生器具的存水弯不致因压力波动而被抽吸（负压时）或喷溅（正压时），保证水流通畅，保护卫生器具水封，如图1-24所示。

对于层数不多的建筑，在排水横支管不长、卫生器具数不多的情况下，采取将排水立管上部延伸出屋顶的通气措施即可。排水立管上延部分称为（伸顶）通气管。一般建筑物内的排水管道均设置通气管。仅设一个卫生器具或虽接有几个卫生器具但共用一个存水弯的排水管道，以及建筑物内底层污水单独排除的排水管道，可不设通气管。

对于层数较多及高层建筑，由于立管较长而且卫生器具设置数量较多，同时排水概率大，排水的机会多，更易使管道内压力产生波动而将器具水封破坏。故在多层及高层建筑中，除伸顶通气管外，还应设置环形通气管或主通气立管等。

通气管管径一般与排水立管管径相同或小一号，但在最冷月平均气温低于－13℃的地区，应在室内平顶或吊顶下0.3m处将管径放大一级，以免管中结冰霜而缩小或阻塞管道断面。

（6）清通设备。在建筑内部排水系统中，为疏通排水管道，需设置检查口、清扫口、检查井等清通设备，如图1-25所示。

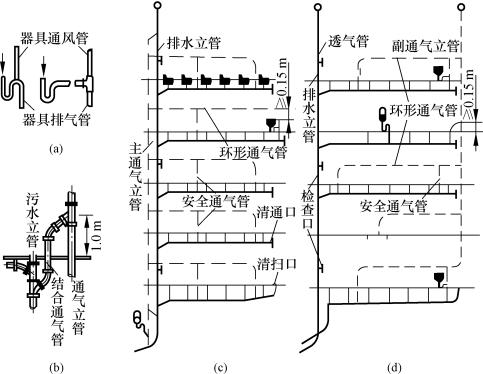

图1-24　通气管形式

（a）器具排气管；（b）结合通风管；（c）排水、通气立管同边设置；（d）排水、通气立管分开设置

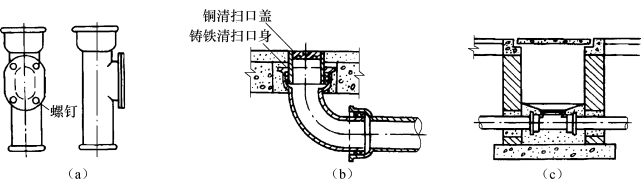

图1-25　清通设备

（a）检查口；（b）清扫口；（c）检查井(www.daowen.com)

1）检查口。检查口设在排水立管上及较长的水平管段上，图1-25（a）所示为一个带有螺栓盖板的短管，清通时将盖板打开。其装设规定为：立管上除建筑最高层及最底层必须设置外，可每隔两层设置一个，若为二层建筑，可在底层设置。检查口的设置高度一般距离地面1m，并应高于该层卫生器具上边缘0.15m。

2）清扫口。清扫口是一种安装在排水横支管上，用于清扫排水横支管的附件。清扫口设置在楼板或地坪上，且与地面相平，如图1-25（b）所示，也可用带清扫口的弯头配件或在排水管起点设置堵头代替清扫口。

清扫口的设置应符合以下要求：

①在排水横支管直线管段上的一定距离处，应设清扫口。

②当排水横支管连接卫生器具数量较多时，在横支管起端应设置清扫口。如系统采用铸铁管时，连接2个及2个以上大便器的排水横支管或连接3个及3个以上卫生器具，宜设置清扫口；如系统采用UPVC管时，一根横支管上连接4个或4个以上大便器的排水横支管，宜设置清扫口。

③在水流偏转角大于45°的排水横支管上，应设清扫口。

④管径小于100mm的排水管道上，设置清扫口的尺寸应与管径相同；管径等于或大于100mm的排水管道上设置的清扫口，其尺寸应采用100mm。

⑤清扫口不能高出地面，必须与地面相平。污水横管起端的清扫口与墙面的距离不得小于0.2m。当采用管堵代替清扫口时，为了便于清通和拆装，与墙面的净距不得小于0.4m。

3）检查井。对于不散发有害气体或大量蒸汽的工业废水的排水管道，在管道转弯变径处和坡度改变及连接支管处，可在建筑物内设检查井，其构造如图1-25（c）所示。

检查井的设置应符合以下要求：

①生活污水排水管道，在建筑物内不宜设检查井。

②对于不散发有害气体或大量蒸汽的工业废水的排水管道，可在建筑物内排水管上以下部位设检查井：一是在管道转弯或连接支管处；二是在管道管径及坡度改变处；三是在直线管段上每隔一定距离处（生产废水不宜大于30m，生产污水不宜大于20m）。

③检查井直径不得小于0.7m。

④检查井中心至建筑物外墙的距离不宜小于3.0m。

（7）抽升设备。当一些民用和公共建筑的地下室、人防建筑、地下铁道及工业建筑内部，标高低于室外地坪的车间和其他用水设备的房间，卫生器具的污水不能自流排至室外管道时，需设污水泵和集水池等局部抽升设备，将污水抽送到室外排水管道中去，以保证生产的正常进行和保护环境卫生。

（8）局部处理构筑物。当个别建筑内排出的污水不允许直接排入室外排水管道时（如呈强酸性、强碱性、含多量汽油、油脂或大量杂质的污水），则要设置污水局部处理设备，使污水水质得到初步改善后再排入室外排水管网。此外，当没有室外排水管网或有室外排水管网但没有污水处理厂时，室内污水也需经过局部处理后才能排入附近水体、渗入地下或排入室外排水管网。根据污水性质的不同，可以采用不同的污水局部处理设备，如沉淀池、除油池、化粪池、中和池及其他含毒污水的局部处理设备。

3.建筑排水系统的排水体制

生活污水、生产废水和雨水可采用同一个管道系统来排除，也可采用两个或两个以上各自独立的管道系统来排除，这种不同的排除方式所形成的排水系统称作排水体制。排水体制一般分为合流制与分流制两种类型。

（1）合流制。合流制是将生活污水、生产废水和雨水排泄到同一个管渠内排除的系统。最早出现的合流制排水系统是将泄入其中的污水和雨水，不经处理而直接就近排入水体。其缺点是污水未经处理即行排放，使受纳水体遭受严重污染。很多城市的老城区还采用这种系统，为此，在改造老城区的合流制排水系统时，常采用设置截流干管的方法，把晴天和雨天初期降雨时的所有污水都输送到污水处理厂，经处理后再排入水体。当管道中的雨水径流量和污水量超过截流管的输水能力时，有一部分混合污水自溢流井溢出而直接泄入水体。这就是所谓的截流式合流制排水系统，虽较之前有所改善，但仍不能彻底消除对水体的污染，如图1-26（a）所示。

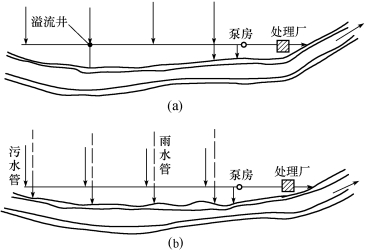

图1-26　合流制与分流制排水系统图

（a）合流制；（b）分流制

（2）分流制。分流制排水系统是将生活污水、生产废水和雨水分别在两个或两个以上各自独立的管渠内排除的系统。排除生活污水、生产废水或城市污水的系统称为污水排水系统；排除雨水的系统称为雨水排水系统，如图1-26（b）所示。分流制的优点是污水能得到全部处理，管道水力条件较好，可分期修建；主要缺点是降雨初期的雨水对水体仍有污染。我国新建城市和工矿区多采用分流制。对于分期建设的城市，可先设置污水排水系统，待城市发展成型后，再增设雨水排水系统。在工业企业中不仅要采取雨、污分流的排水系统，而且要根据工业废水化学和物理性质的不同，分设几种排水系统，以利于废水的重复利用和有用物质的回收。

排水体制的选择是一项很复杂、很重要的工作，应根据城市及工矿企业的规划、环境保护的要求、污水利用的情况、原有排水设施、水质、水量、地形、气候和水体等条件，从全局出发，在满足环境保护的前提下，通过技术经济比较，综合考虑确定；条件不同的地区，也可采用不同的排水体制。
