建筑给水系统的供水设备包括水泵、水箱、储水池、气压给水装置等。

1.水泵

水泵是建筑给水系统中的主要升压设备。在建筑给水系统中，一般采用离心式水泵，简称离心泵。离心泵通过离心力的作用来输送和提升液体。

（1）离心泵的工作原理。开泵前要排除泵内空气，使泵壳和水管充满水，当叶轮高速转动时，在离心力的作用下，叶轮间的水被甩入泵壳获得动能和压能，由于泵壳的断面是逐渐扩大的，所以，水流入泵壳后，流速逐渐减小，部分动能转化为压能，因而流入压水管的水具有较高的压力。

（2）离心泵的基本工作参数。

1）流量。水泵在单位时间内输送水的体积称为水泵的流量，以符号Q表示，单位为m3/h或L/s。

2）扬程。单位质量的水在通过水泵以后获得的能量称为水泵的扬程，用符号HP表示，单位一般用高度单位m，也有用kPa或MPa的。

3）功率。水泵的功率是水泵在单位时间内所做的功，也就是单位时间内通过水泵的液体所获得的能量，水泵的这个功率称为有效功率，以符号N表示，单位为kW。电动机通过泵轴传递给水泵的功率称为轴功率，以符号N轴表示。

（3）水泵的设置。水泵机组一般设置在专门的水泵房内。水泵房应有良好的通风、采光、防冻和排水措施。在要求防震、安静的房间周围不要设置水泵。泵房内水泵机组的布置要便于起吊设备的操作，管道的连接要力求管线短、弯头少，间距要保证检修时能拆卸、放置电机和泵体，并满足维护要求。水泵机组应设高度不小于0.1m的独立基础，水泵基础不得与建筑物基础相连。每台水泵应设独立的吸水管，以免相邻水泵吸水时互相影响。多台水泵共用吸水管时，吸水管应从管顶平接。水泵出水管上要设置阀门、止回阀和压力表，并应有防水锤的措施。为减小噪声，在水泵及其吸、压水管上均应设隔振装置，通常可采用在水泵机组的基础下面设橡胶、弹簧减振器或橡胶隔振垫，在吸、压水管上装设可曲挠橡胶接头等装置。

2.水箱

建筑物室内的给水系统中，在需要增压、稳压、减压或需要储存一定的水量时，均可设置水箱。水箱形状通常为圆形和矩形，制作材料有钢板或钢筋混凝土或玻璃钢等。

（1）水箱的配管。水箱配管由带水位控制阀的进水管、出水管、溢流管、泄水管、信号管及通气管组成。水箱的构造如图1-20所示。

1）进水管。每个浮球阀前应设置检修阀门，便于浮球阀检修。浮球阀一般不应少于两个，进水管距离箱顶200mm。

2）出水管。可与进水管共用，设单向阀以避免将沉淀物冲起。

3）溢流管。管高于最高液位50mm，管径比进水管大1～2号，到箱底以下可与进水管同径。不设阀门，溢流管不能直接接入下水道。

4）泄水管。泄水管为泄空或洗刷排污用，从箱底最低处接出，设阀门，管径由排空时间长短确定，一般为40～50mm，可与溢流管相连。

5）信号管。信号管是反映水位控制阀失灵报警的装置，安装在水箱壁的溢流口以下10mm处，管径为15～20mm。信号管的另一端通到值班室，以便随时发现水箱浮球阀失灵而能及时修理。

6）通气管。通气管是保证排水管道与大气相通，以免在排水管中因局部满流而致使设备排水管的水封被破坏，或产生喷射的装置。通气管设置在水箱盖上，管口下弯并设滤网，管径不小于50mm。

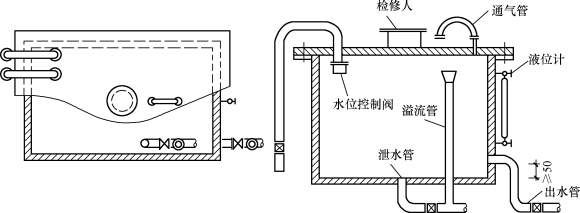

图1-20　水箱的平、剖面及接管示意

（2）水箱的设置。水箱一般设置在顶层房间、闷顶或平屋顶上的水箱间内。水箱的承重结构应为非燃烧材料。水箱应加盖，不得污染。

3.储水池(www.daowen.com)

当不允许水泵直接从室外给水管网抽水时，应设储水池，水泵从储水池中抽水向建筑内供水。储水池可由钢筋混凝土制造，也可由钢板焊制，形状多为圆形和矩形，也可以根据现场情况设计成任意形状。

储水池可布置在独立水泵房屋顶上，成为高架水池；也可单独布置在室外，成为地面水池或地下水池，或室内地下室的地面水池。无论如何布置，一般均使水泵启动时呈自灌状态。不宜采用建筑物地下室的基础结构本体兼作水池的池壁或池底，以免产生裂缝渗漏污染水质。设计采用室外地下式水池时，水池的溢流水位应高于地面，且溢流管要采用间接排水，以防下水道污水倒灌入水池。水池的进水管和水泵的吸水管应设在水池的两端，以保证池内储水经常流动，防止产生死水腐化变质；设在一端时应在池内加导流墙。在消防和生活合用一个水池时，应采取技术措施，既要使池内水保持流动，又要保证消防储水平时不被生活水泵动用。容积大于500m3的水池应分成两格，以便清洗和检修时不停水。水池应设带有水位控制阀的进水管、溢水管、排水管、通气管、水位显示器或水位报警装置、检修人孔等。

4.气压给水装置

气压给水装置是水泵与气压罐的联合工作装置，水泵在向楼层供水的同时，还须将水压入存有压缩空气的密闭罐内，罐内存水增加，压缩空气的体积被压缩，达到一定水位时水泵停止工作，罐内的水在压缩空气的推动下，向各用水点供水。气压给水装置的优点是建设速度快，便于隐藏，容易拆迁，灵活性大，不影响建筑美观，水质不易污染，噪声小。但这种装置的调节能力小，运行费用高，耗用钢材较多，而且变压力的供水压力变化幅度大，在用水量和水压稳定性要求较高时，使用这种装置供水会受到一定的限制。

（1）气压给水装置的组成。气压给水装置一般由密封罐、水泵、控制装置、补气设施等组成。

1）密封罐，其内部充满空气和水。

2）水泵，将水送到罐内及管网。

3）控制装置，用以启动水泵等装置。

4）补气设施，如空气压缩机等补充空气的设施。

（2）气压给水装置的分类。气压给水装置分为多罐式和单罐式两种，图1-21所示为单罐变压式气压给水装置。

1）按罐内压力变化情况分类。

①变压式气压给水装置。其罐内空气随供水情况而变化，给水压力有一定波动，主要用于用户对水压没有严格要求时。

②定压式气压给水装置。这类装置可在变压式气压给水装置的出水管上安装调压阀，从而使阀后水压保持稳定。在向建筑给水系统送水过程中，水压基本稳定。

2）按气压水罐的形式分类。

①补气式气压给水装置。其气压水罐中气、水直接接触，在运行过程中，部分气体会溶于水中，气体将逐渐减少，罐内压力随之下降，时间稍长，就不能满足设计要求。为保证系统正常工作，需设补气装置。

②隔膜式气压给水装置。在气压水罐中设置帽形或胆囊形（胆囊形优于帽形）弹性隔膜，两类隔膜均固定在罐体法兰盘上，如图1-22所示。隔膜将气、水分离，既可使气体不会溶于水中，又使水质不易被污染，所以不需设置补气装置。

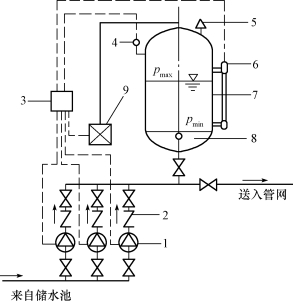

图1-21　单罐变压式气压给水装置

1—水泵；2—止回阀；3—控制器；4—压力继电器；5—安全阀；6—液位信号器；7—气压水罐；8—排气阀；9—空气压缩机

图1-22　隔膜式气压给水装置

1—水泵；2—止回阀；3—隔膜式气压水罐；4—压力信号器；5—控制器；6—泄水阀；7—安全阀
