给水管材及附件的选择对工程质量和造价产生的影响

给水系统是由管道、管件、附件和给水设备连接而成的,管道材料及附件合适与否,对工程质量、工程造价及使用产生直接影响。

(一)常用给水管材

常用给水管材一般分为钢管、铜管、塑料管、给水铸铁管复合管等。需要注意的是,生活用水的给水管必须是无毒的。

1.钢管

钢管是给水排水设备工程中应用最广泛的金属管材。钢管分为焊接钢管和无缝钢管。

(1)焊接钢管。焊接钢管俗称水煤气管,又称黑铁管,通常由卷成管形的钢板、钢带以对缝或螺旋缝形式焊接而成,故又称为有缝钢管。焊接钢管的规格用公称直径表示,符号为DN,单位为mm。焊接钢管按其表面是否镀锌可分为镀锌钢管(白铁管)和非镀锌钢管(黑铁管);按钢管壁厚不同又可分为普通焊接钢管、加厚焊接钢管和薄壁焊接钢管。

(2)无缝钢管。无缝钢管是用钢坯经穿孔轧制或拉制成的钢管,常用普通碳素钢、优质碳素钢或低合金钢制造而成。它具有承受高压及高温的能力,常用于输送高压气体、高温热水、易燃易爆及高压流体等介质。因同一口径的无缝钢管有多种壁厚,故无缝钢管规格一般不用公称直径表示,而用“D(管外径,单位为mm)×壁厚(单位为mm)”表示,如D159×4.5表示管外径为159mm、壁厚为4.5mm的无缝钢管。

钢管具有强度高、承受内压力大、抗震性能好、质量比铸铁管轻、接头少、内外表面光滑、容易加工和安装等优点。但是,其抗腐蚀性能差,造价较高。钢管镀锌的目的是防锈、防腐,不使水质变坏,延长使用年限。外径不大于219.1mm的低压流体输送用焊接钢管公称口径、外径、公称壁厚和不圆度见表1-1。

低压流体输送用焊接钢管

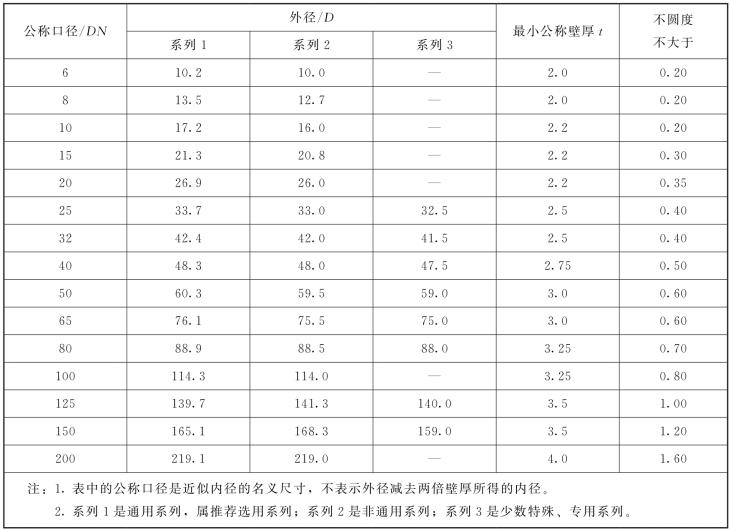

表1-1 29.10的钢管公称口径、外径、公称壁厚和不圆度(GB/T3091—2015) mm

2.铜管

铜管耐压强度高、韧性好,具有良好的延展性、抗震性和抗冲击性等机械性能;化学性能稳定,耐腐蚀,耐热;内壁光滑,流动阻力小,有利于节约能耗;卫生性能好,可以抑制某些细菌生长。由于给水系统用铜管造价偏高,因此,建筑给水所用铜管为薄壁纯铜管,其口径为15~200mm。铜管的连接可采用钎焊连接、沟槽连接、卡套连接、卡压连接等方式。

3.塑料管

近年来,各种各样的塑料管逐渐代替钢管被应用在设备工程中。其优点是品种较多、化学性能稳定、耐腐蚀、质量轻、管内壁光滑、加工安装方便等。常用的塑料管材有硬聚氯乙烯塑料管、聚乙烯管、交联聚乙烯管、聚丙烯管、聚丁烯管等。

(1)硬聚氯乙烯塑料管。目前,用得最多的塑料管是硬聚氯乙烯塑料管,也称UPVC管。它具有化学性能稳定、耐腐蚀、物理机械性能好、无不良气味、质轻而坚、可制成各种颜色等优点。但是其强度较低,耐久、耐温性能较差。

轻型硬聚氯乙烯塑料管用于工作压力小于0.6MPa的管路,重型硬聚氯乙烯塑料管用于工作压力小于1.0MPa的管路。输送腐蚀性液体的管道和大便器、大便槽、小便槽用的冲洗管,宜采用硬聚氯乙烯塑料管。给水塑料管的连接,有螺纹连接、焊接、法兰连接和粘接等方法。

(2)聚乙烯管。聚乙烯管又称PE管,包括高密度聚乙烯管和低密度聚乙烯管。其优点是质量轻、韧性好、耐腐蚀、可盘绕、耐低温性能好、运输及施工方便、具有良好的柔性和抗蠕变性,在建筑给水中得到广泛应用。目前,国内产品的规格为DN16~DN160,最大可达DN400。

(3)交联聚乙烯管。交联聚乙烯是通过化学方法使普通聚乙烯的线性分子结构改成三维交联网状结构,也称为PEX管。交联聚乙烯管具有强度高、韧性好、抗老化(使用寿命达50年以上)、温度适应范围广(-70℃~110℃)、无毒、不滋生细菌、安装维修方便、价格适中等优点。常用规格为DN10~DN32,少量达DN63,主要用于建筑室内热水给水系统。

(4)聚丙烯管。聚丙烯管也称为PP管,普通聚丙烯材质有一个显著缺点,即耐低温性差,在50℃以下即因脆性太大而难以正常使用,这种情况通过共聚合的方式可以使聚丙烯性能得到改善。聚丙烯管分为均聚聚丙烯管、嵌段共聚聚丙烯管、无规共聚聚丙烯管三种。目前市场上用得较多的是嵌段共聚聚丙烯管和无规共聚聚丙烯管。

(5)聚丁烯管。聚丁烯管是用高分子树脂制成的高密度塑料管,也称为PB管。其管材质软、耐磨、耐热、抗冻、无毒无害、耐久性好、质量轻、施工安装简单,公称压力可达1.6MPa,能在-20℃~95℃条件下安全使用,适用于冷、热水系统。

4.给水铸铁管

我国生产的给水铸铁管按其材质不同可分为球墨铸铁管和普通灰口铸铁管。铸铁管具有耐腐蚀性强、使用期长、价格较低等优点;其缺点是性脆、长度小、质量大,适用于消防系统、生产给水系统的埋地敷设。

给水铸铁管有低压管、普压管和高压管三种,工作压力分别不大于0.45MPa、0.75MPa、1.00MPa。实际选用时应根据管道的工作压力来选择,表1-2为常用给水铸铁管规格。

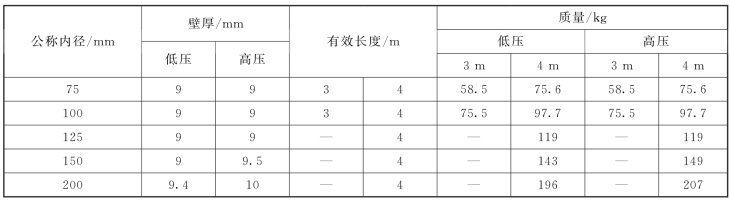

表1-2 常用给水铸铁管规格

铸铁管的接口形式一般为承插接口,可分为柔性接口和刚性接口两类。柔性接口采用胶圈连接;刚性接口采用石棉水泥接口或膨胀性填料接口,重要场合可采用铅封接口。常用给水铸铁管管件,如图1-11所示。

图1-11 常用给水铸铁管管件

5.复合管

复合管是金属与塑料混合型管材,它综合了金属管材和塑料管材的优势,有铝塑复合管和钢塑复合管两类。

(1)铝塑复合管。铝塑复合管的内壁、外壁是塑料层,中间夹以铝合金层,通过挤压成型的方法复合而成,可分为冷水、热水用铝塑管和燃气用复合管。铝塑复合管除具有塑料管的优点外,还具有耐压强度高、耐热、可挠曲、接口少、施工方便、美观等优点。铝塑复合管可广泛应用于建筑室内冷水、热水供应和地面辐射供暖。

(2)钢塑复合管。钢塑复合管是在钢管内壁衬(涂)上一定厚度的塑料层复合而成,依据复合管基材的不同,可分为衬塑复合管和涂塑复合管两种。衬塑复合管是在传统的输水钢管内插入一根薄壁的PVC管,使两者紧密结合,就成了PVC衬塑复合管;涂塑复合管是以普通碳素钢管为基材,将高分子PE粉末熔融后均匀地涂敷在钢管内壁,经塑化后,形成光滑、致密的塑料涂层。

钢塑复合管兼具金属管材强度高、耐高压、能承受较强的外来冲击力和塑料管材的耐腐蚀性、不结垢、导热系数低、流体阻力小等优点。

(二)常用给水附件

给水附件是给水管网系统中调节水量和水压、控制水流方向、关断水流等各类装置的总称,可分为配水附件和控制附件两类。

1.配水附件

一般情况下,配水附件和卫生器具配套安装,主要起分配、调节给水流量的作用,如图1-12所示。

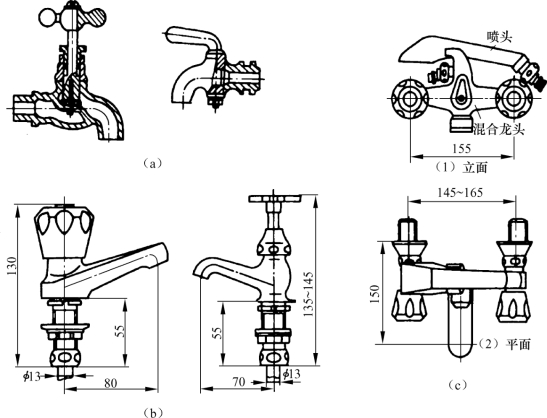

图1-12 配水配件(www.daowen.com)

(a)普通喷水龙头;(b)洗脸盆龙头;(c)带喷头的龙头

2.控制附件

控制附件用来调节水压、管道水流量大小及切断水流、控制水流方向,如截止阀闸阀、止回阀、蝶阀、球阀等。

(1)截止阀。截止阀在管路上起开启和关闭水流的作用,但不能调节流量,其优点是关闭严密;缺点是水阻力大,安装时需注意安装方向,如图1-13所示。

(2)闸阀。闸阀在管路中既可以起开启和关闭的作用,又可以调节流量,对水阻力小;其缺点是关闭不严密。闸阀是给水系统中使用最为广泛的阀门,又称水门。闸阀结构如图1-14所示。

图1-13 截止阀

图1-14 闸阀

(3)止回阀。止回阀通常安装于水泵出口,防止水倒流。安装时应按阀体上标注箭头方向安装,不可装反。止回阀可分为多种,如升降式止回阀、立式升降式止回阀、旋启式止回阀等。在系统有严重水锤产生时,可采用微启缓闭止回阀。该阀门结构和工作原理,可参考相关厂家样本。图1-15所示为升降式、旋启式、立式升降式止回阀。

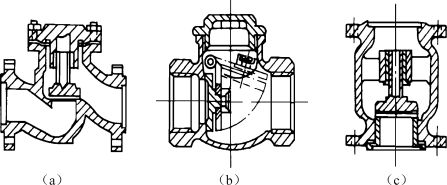

图1-15 止回阀

(a)升降式止回阀;(b)旋启式止回阀;(c)立式升降式止回阀

(4)蝶阀。蝶阀具有开启方便、结构紧凑、占用面积小的特点,适宜在设备安装空间较小时采用。蝶阀如图1-16所示。

蝶阀的阀瓣绕阀座内的轴转动,达到阀门的启闭。按驱动方式可分为手动、涡轮传动、气动和电动。蝶阀结构简单、外形尺寸小、质量轻,适合制造较大直径的阀门。手动蝶阀可以安装在管道的任何位置上。带传动机构的蝶阀,应直立安装,使传动机构处于铅垂位置。

蝶阀适用于室外管径较大的给水管道上和室内消火栓给水系统的主干管上。

蝶阀的启闭件(蝶板)绕固定轴旋转。蝶阀具有操作力矩小、开闭时间短、安装空间小、质量轻等优点;其主要缺点是蝶板占据一定的过流断面,增大阻力损失,容易挂积纤维和杂物。

(5)球阀。在小管径管道上可使用球阀。球阀阀芯为球形,内有一条水流通道,转动阀柄时,水流通道和水流方向垂直,则关闭阀门,反之开启。球阀如图1-17所示。

图1-16 蝶阀

图1-17 球阀

3.水表

水表是一种计量建筑物或设备用水量的仪表。室内给水系统中广泛使用流速式水表。流速式水表是根据管径一定时,通过水表的水流速度与流量成正比的原理来测量的。

(1)水表的类型。流速式水表按翼轮构造不同,可分为旋翼式和螺翼式两种。旋翼式的翼轮转轴与水流方向垂直,水流阻力较大,多为小口径水表,宜用于测量小的流量;螺翼式翼轮转轴与水流方向平行,阻力较小,适用于大流量的大口径水表。复式水表是旋翼式和螺翼式的组合形式,在流量变化很大时采用。流速式水表,如图1-18所示。

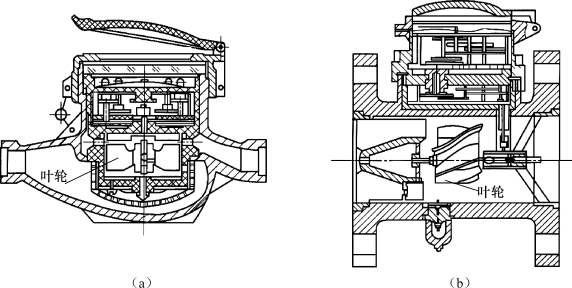

图1-18 流速式水表

(a)旋翼式水表;(b)螺翼式水表

流速式水表按其计数机件所处的状态不同,又可分为干式和湿式两种。干式水表的计数机件用金属圆盘与水隔开;由于湿式水表的计数机件浸在水中,故在计数度盘上装一块厚玻璃(或钢化玻璃),用以承受水压。湿式水表机件简单、计量准确、密封性能好,但只能用在水中不含杂质的管道上。在干式水表和湿式水表中,应优先采用干式水表。

(2)水表的技术参数。

最大流量:只允许短时间内使用的流量,为水表使用的流量上限值。

公称流量:水表长期正常使用的流量。

分界流量:水表误差限改变时的流量。

最小流量:在规定误差限内,水表使用的流量下限值。

始动流量:水表开始连续指示时的流量。

(3)水表的选用。水表的选用包括种类的选择和口径的确定。一般情况下,公称直径小于或等于50mm时,应采用旋翼式水表;公称直径大于50mm时,应采用螺翼式水表。对于用水不均匀的给水系统,以设计流量不大于水表的最大流量确定水表的口径;对于用水均匀的给水系统,以设计流量不大于水表的公称流量确定水表的口径。

(4)电控自动流量计(IC卡智能水表)。IC卡智能水表如图1-19所示。其内部设有微电脑测控系统,通过传感器检测水量,用IC卡传递水量数据,主要用来计量经自来水管道供给用户的饮用冷水,适于家庭使用。IC卡智能水表性能技术参数见表1-3。

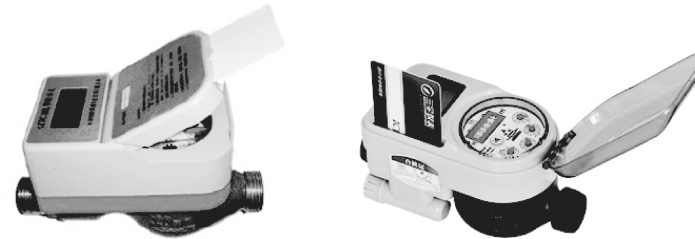

图1-19 IC卡智能水表

表1-3 IC卡智能水表性能技术参数表
