1.室内给水系统的分类

室内给水系统按照供水对象可划分为生产给水系统、消防给水系统、生活给水系统三类。

（1）生产给水系统。生产给水系统主要解决生产车间内部的用水问题，对象范围比较广，如设备的冷却、产品及包装器皿的洗涤或产品本身所需的用水（如饮料、锅炉、造纸等）。

（2）消防给水系统。消防给水系统是指城镇的民用建筑、厂房以及用水进行灭火的仓库，按国家对有关建筑物的防火规定所设置的给水系统，它是提供扑救火灾用水的主要设施。

（3）生活给水系统。生活给水系统以民用住宅、饭店、宾馆、公共浴室等为主，提供日常饮用、盥洗、冲刷等的用水。

实际上，并不是每一幢建筑物都必须设置三种独立的给水系统，而应根据使用要求混合组成“生活－消防”给水系统或“生产－消防”给水系统以及“生活－生产－消防”给水系统。只有大型的建筑或重要物资仓库，才需要单独的消防给水系统。

2.室内给水系统的组成

一般情况下，室内给水系统由下列各部分组成（图1-1）：

图1-1　室内给水系统

（1）引入管。对一幢单独建筑物而言，引入管是指穿过建筑物承重墙或基础，将水自室外给水管引入室内给水管网的管段，也称进户管。对于一个工厂、一个建筑群体、一个校区，引入管是指总进水管。

（2）水表节点。水表节点是指引入管上装设的水表及其前后设置的阀门、泄水装置的总称。阀门用以修理和拆换水表时关闭管网；泄水装置主要用于系统检修时放空管网、检测水表精度及测定进户点压力值。为了使水流平稳流经水表，确保其计量准确，在水表前后应有符合产品标准规定的直线管段。

水表及其前后的附件一般设在水表井中，如图1-2所示。温暖地区的水表井一般设在室外，寒冷地区为避免水表冻裂，可将水表设在供暖房间内。在建筑内部的给水系统中，除在引入管上安装水表外，在需计量水量的某些部位和设备的配水管上也要安装水表。为便于节约用水，住宅建筑每户的进户管上均应安装分户水表。

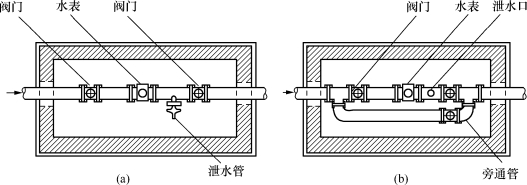

图1-2　水表节点

（a）无旁通管的水表节点；（b）有旁通管的水表节点

（3）给水管道。给水管道包括水平或垂直干管、立管、横支管等。

（4）配水龙头和用水设备。

（5）给水附件。给水附件包括用于管道系统中调节水量、水压，控制水流方向，以及关断水流，便于管道、仪表和设备检修的各类阀门，如截止阀、止回阀、闸阀等。

（6）加压和贮水设备。在室外给水管网水量、压力不足或室内对安全供水、水压稳定有要求时，需在给水系统中设置水泵、气压给水设备和水池、水箱等各种加压、贮水设备。

3.建筑室内给水系统的给水方式

图1-3　直接给水方式

建筑给水系统的给水方式，是根据用户对水质、水压和水量的要求，室外管网所能提供的水压情况，卫生器具及消防设备在建筑物内的分布以及用户对供水安全可靠性的要求等因素而决定的。工程中常用的给水方式有以下几种：

（1）直接给水方式。直接给水方式由室外管网直接供水，即室内给水管道系统与室外供水管网直接相连，是最为简单、经济的给水方式，如图1-3所示。其适用于室外供水管网的水量和水压充足，能全天满足用水要求的建筑。

这种给水方式的优点是：给水系统简单、投资少、安装维修方便，充分利用了室外管网压力，供水较为安全、可靠；其缺点是：此种系统内无贮备水量，当室外管网停水时，室内系统就会立即断水。

（2）单设水箱的给水方式。单设水箱的给水方式宜在室外管网的供水压力周期性不足，室内给水系统要求水压稳定，且允许设置水箱的建筑内采用。如图1-4所示，建筑物在屋顶设有高位水箱、室内给水系统与室外供水管网连接。当室外供水管网压力满足室内用水要求时，由室外供水管网直接向室内给水系统供水，并向高位水箱充水，从而贮备一定的水量。当用水高峰时，室外供水管网的压力不足，则由水箱向室内给水系统补充供水。为防止水箱中的水回流至室外管网，应在引入管上设置止回阀。

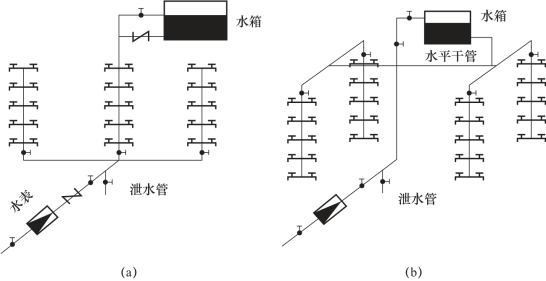

图1-4　单设水箱的给水方式(www.daowen.com)

（a）室内所需水量由给水管网和水箱联合供水；（b）室内所需水量全部由水箱供水

这种给水方式的优点是：系统比较简单，较能充分利用室外管网的压力供水，节省电耗；具有一定的贮备水量，供水可靠性较好；其缺点是：由于设置了高位水箱，增加了建筑结构荷载，并给建筑的立面处理带来了一定困难。

（3）设水泵升压的给水方式。设水泵升压的给水方式宜在室外给水管网的水压经常不足时采用。当建筑内用水量大且较均匀时，可采用恒速水泵供水；当建筑内用水不均匀时，宜采用一台或多台水泵变速运行供水，以提高水泵的工作效率。

1）设贮水池、水泵和水箱的给水方式。设贮水池、水泵和水箱的给水方式宜在室外供水管网压力经常不能满足室内给水系统需要，并且不允许水泵直接从室外管网吸水且室内用水又不均匀时采用，如图1-5所示。

水泵从贮水池中吸水，经加压后供给室内系统。当水泵供水水量大于系统用水量时，多余的水流入水箱贮存；当水泵供水水量小于系统用水量时，则由水箱向系统补充供水，以满足室内给水系统要求。另外，贮水池和水箱又起到了贮备一定水量的作用，提高了供水可靠性。

这种给水方式的优点是：水泵能及时向水箱充水，可缩小水箱的容积，同时在水箱的调节下，水泵的出水量稳定，能保持在高效区运行，节省电耗。

2）气压给水方式。气压给水方式即在给水系统中设置气压给水设备，利用该设备气压水罐内气体的可压缩性，升压供水。气压水罐的作用相当于高位水箱，但其位置可根据需要设置在高处或低处。这种给水方式宜在室外给水管网压力低于或经常不能满足建筑内给水管网所需水压，或室内用水不均匀，且不宜设置高位水箱时采用，如图1-6所示。

3）叠压给水方式。水泵直接从室外供水管网吸水时，应设旁通管，在旁通管上设阀门，如图1-7所示。当室外供水管网压力足够大时，可停泵，由室外管网直接向室内系统供水。应在水泵出水口和旁通管上设止回阀，以防止水泵停止运行时，室内系统中的水回流至室外管网，这样设置的优点是充分利用了室外管网的压力，节省了电能。

叠压给水设备

因水泵直接从室外管网抽水，会使外网压力降低，影响附近用户用水，严重时还可能造成外网负压，在管道接口不严密时，其周围土壤中的渗漏水会吸入管内，污染水质。当采用水泵直接从室外管网抽水时，必须经供水部门同意，并在管道连接处采取必要的防护措施，以免水质污染。

4）变频调速给水方式。水箱设在小区的公共设备间或某幢建筑的单独设备间内，水箱贮水量根据用水标准确定，水泵把水箱内的水取出，供给小区供水管网或建筑内部供水管线，变频调速装置根据水泵出口压力变化来调节水泵转速，使水泵出口压力维持在一个非常恒定的水平，当用水量非常小时，水泵转速极低，甚至停转，节能效果显著，供水压力稳定，如图1-8所示。

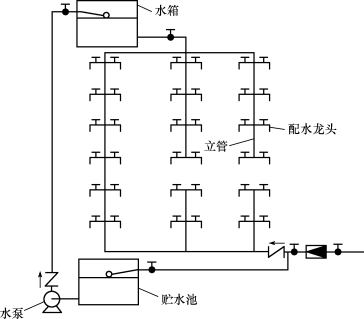

图1-5　设贮水池、水泵和水箱的给水方式

图1-6　气压给水方式

图1-7　叠压给水方式

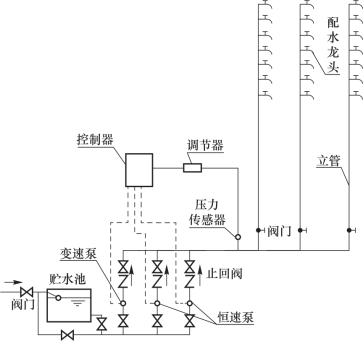

图1-8　变频调速给水方式

分区给水方式

（4）分区给水方式。在多层建筑物中，当室外给水管网的压力只能满足建筑物下面几层供水要求时，为了充分利用室外管网水压，可将建筑物供水系统划分为上、下两区，如图1-9所示。下区采用城市管网压力直接供水，上区由升压、贮水设备供水。可将两区的一根或几根立管相互连通，在连接处装设阀门，以便在下区进水管发生故障或室外给水管网水压不足时，打开阀门由高区水箱向低区用户供水。这种给水方式特别适用于建筑物低层设有洗衣房、浴室、大型餐厅等用水量大的场所。

（5）分质给水方式。分质给水方式根据不同用途所需的不同水质，分别设置独立的给水系统。如图1-10所示，饮用水给水系统供饮用、烹饪、盥洗等生活用水，水质符合《生活饮用水卫生标准》（GB5749—2006）；杂用水给水系统水质较差，只能用于建筑内冲洗便器、绿化、洗车、扫除等用水。近年来为确保水质，有些国家还采用了饮用水与盥洗、沐浴等生活用水分设两个独立管网的分质给水方式。生活用水均先入屋顶水箱（空气隔断）后，再经管网供给各用水点，以防回流污染。饮用水则根据需要，深度处理达到直接饮用要求，再进行输配。

图1-9　多层建筑分区给水方式

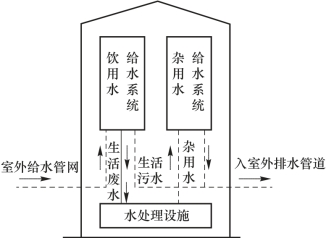

图1-10　分质给水方式
