锚杆框架梁设计与稳定性验算成果

时间:2023-08-29 理论教育 版权反馈
【摘要】:锚杆框架梁是一种新型的复合式支护方法,它是一种考虑了锚杆与加固边坡相互作用的边坡加固方法。如图7-8所示为预应力锚杆框架梁构造图。表7-3各排锚杆长度计算成果2.框架梁设计与验算1)计算框架梁弯矩和剪力取框架梁的截面为0.3m×0.4m。

锚杆框架梁设计与稳定性验算成果

锚杆框架梁是一种新型的复合式支护方法,它是一种考虑了锚杆与加固边坡相互作用的边坡加固方法。其中:锚杆是通过黏结材料传递的岩土体变形而发生“被动”的受力来达到加固的目的;框架梁通过与锚杆连接形成整体结构,达到加固表层岩土体,增强边坡整体抗滑强度的目的。由于该加固方法具有治理效果好、施工简便、造价低、对环境影响较小等优点,因此被大量应用于边坡加固工程中。如图7-8所示为预应力锚杆框架梁构造图。

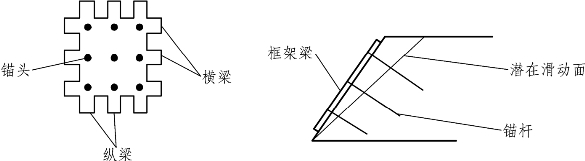

图7-8 预应力锚杆框架梁构造图

锚杆框架梁这种结构的特点主要有:①结构轻盈,占用面积小;②受力合理;③使用范围广,适应性较强;④造型美观,配合周围环境起到美观作用。

1.锚杆设计与验算

1)锚固角的确定

锚杆的安放角度确定需要综合考虑边坡的周围环境、锚固地层位置和施工方案,锚杆的安放角度以13°~35°为宜。本书中滑面倾角α=24.7°,内摩擦角φ=19°,实际工程中应根据锚固地层的位置选择合适的安设角度。研究表明,满足下式锚杆是最划算的:

而满足下式时锚杆可以提供最大抗滑力:

式中:β为锚杆倾角;α为滑面倾角;φ为滑坡体内摩擦角。

根据其工程地形、施工特点在尽量节省工程成本的基础上,选取的锚固角为20°。

2)锚杆间距分析

该工程滑坡体总高17m,坡率为1∶0.75,坡面长度为10m,共布置6排锚杆,坡面分两级,每级高7m。纵梁的水平间距和垂直间距均为3m。

3)锚固力的确定

式中 P——设计锚固力;

   F——滑坡剩余下滑力,如果是主动土压力,要按主动土压力的1.05~1.4倍进行计算;

   φ——沿滑动面内摩擦角;

   α——锚杆与滑动面相交处滑动面的倾角;

   β——锚杆与水平面的夹角。

则单根锚固体设计锚固力Nt

式中 P——单位宽度所需锚固力(kN);

   d——锚杆布置的间距(m);

   N——排数。

4)锚杆的锚筋设计

单根锚固体设计锚固力Nt,则可以通过下式初步计算出达到设计锚固力所需要的锚筋截面:

式中 Ac——锚筋截面面积;

   Kt——锚杆体抗拉安全系数

   Nt——锚杆锚固力设计值;

   fptk——锚筋抗拉强度设计值,一般取钢绞线,抗力强度为335MPa。

锚杆的根数:

取锚杆的根数为2根,锚杆孔为150mm孔径。

5)锚杆锚固段长度的计算

锚杆的锚固段长度一般不宜大于10m,锚固段长度的计算可按下列两个公式计算,其中La是按砂浆与锚杆的黏结强度计算的锚固长度,Lb是按砂浆与周围岩土体的黏结强度计算的锚固长度。

式中 La,Lb——锚杆的锚固长度(m);

   K——锚固体抗拔安全系数;

   Nt——单根锚杆的设计锚固力(kN);

   n——锚杆根数;

   d——锚杆的直径(mm);

   τa——砂浆与锚杆黏结强度(MPa);

   τb——锚固体与周围岩土间的黏结强度(MPa)。

取锚固段长度为3m。

6)锚杆结构设计

锚杆长度包括锚固段、自由段和张拉段三部分。自由段长度为框格梁顶至超过滑面以下不少于1.5m,且锚杆自由段长度不应小于5m,张拉段长度为锚头外预留的钢绞线张拉长度,一般预留l.0m。

最终得到的锚杆设计长度如表7-3所示。

表7-3 各排锚杆长度计算成果

2.框架梁设计与验算

1)计算框架梁弯矩剪力(www.daowen.com)

取框架梁的截面为0.3m×0.4m。根据Winkler弹性地基梁理论,利用理正岩土软件对纵梁进行内力计算(图7-9)。

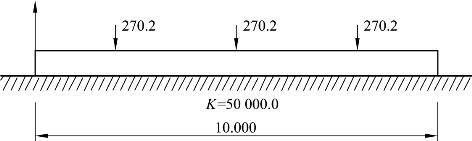

图7-9 弹性地基梁计算简图

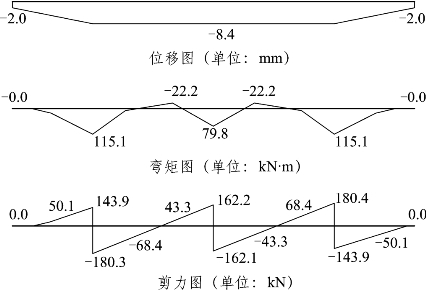

图7-10 弹性地基梁计算结果

由计算得出,位移最大值-7.4mm、最大正弯矩115.1kN/m,最大负弯矩为-22.2kN/m、剪力最大值-170.3kN,三根锚杆的作用点的剪力相差不大,该梁适合均匀配筋(图7-10)。

2)横梁截面配筋计算

最大正弯矩计算框架梁底部钢筋配筋。

计算截面有效高度h0

式中:h是截面高度400mm;as是纵向受拉钢筋合力点至受拉边缘竖向距离,一般为混凝土最小保护层厚度加上10~20mm,as取50mm。

根据混凝土等级和钢筋型号确定相关参数。

混凝土选择为C30,混凝土轴心抗压强度设计值f=14.3N/mm2和轴心抗拉强度设计值f=1.43N/mm2,普通钢筋抗拉强度设计值fy=300N/mm2。混凝土受压区等效矩形应力图系数α1=1,β1=0.7,界限相对受压区高度ξb=0.55,纵筋和腰筋选取HRB335,箍筋选取HPB300型号。

计算截面抵抗矩系数as

相对受压区高度ξ,又称配筋系数,符合要求。

力矩的内力臂系数rs

纵向受拉钢筋的截面面积:

选用

计算钢筋配筋率ρ:

配筋率验算:且ρ>0.2%,满足要求。

3)最大负弯矩计算梁截面顶部配筋面积

计算截面抵抗矩系数as

相对受压区高度ξ,又称配筋系数符合要求。

内力矩的内力臂系数rs

纵向受拉钢筋的截面面积:

选用

计算钢筋配筋率ρ:

配筋率验算且ρ>0.2%,满足要求。

4)截面抗剪强度验算

(厚腹梁,也即一般梁),应满足

满足抗剪强度要求。

5)计算箍筋

集中荷载下的独立梁,混凝土剪压区受剪承载力最大值Vt

Vt<V剪力最大值时,采用计算配置箍筋。

令V=Vc,则

由上式求得

选配双肢φ7@100,有

选配箍筋计算出的=0.712mm2/mm。

选配钢筋配筋率0.114%,满足配筋要求。

6)配置纵向构造钢筋(腰筋)

纵向构造钢筋又称腰筋。当梁的腹板高度,在梁的两个侧面应沿高度配置纵向构造钢筋,每侧纵向构造钢筋的截面面积不应小于腹板截面面积bh0的0.1%,即105mm2,设置一根φ17(254.5mm2)可满足要求。如图7-11。

图7-11 配筋结果图
