微型桩加固技术是一种将注浆法与桩方法结合使用的技术，其特点是将滑坡坡体加固使其变为抗滑体来达到加固边坡的作用。
微型桩加固滑坡的作用：①支挡作用：钢管和水泥浆体形成微型桩桩群，穿过滑动面嵌入滑床中阻止滑体移动，以达到增大抗滑力的目的。②增阻作用：水泥浆液对滑带土具有黏聚作用，从而提高了滑带的强度。③挤密加固作用：水泥浆体对滑体进行充填、挤密，提高滑体的稳定性。④抗滑作用：通过注浆提高滑坡岩土体的强度，使其形成一个稳定的抗滑整体。
在实际工程中微型桩体系有不同的结构布置形式，可将其分为以下3种类型，如图7-3～7-5所示。
图7-3 独立微型桩体系图
图7-4 平面桁架微型桩体系
图7-5 平面桁架微型桩系
1.设计内容
根据边坡的实际情况，提出了削坡+微型桩的加固方案，具体方案如下：
1）削 坡
由于边坡已经产生了后缘拉裂，且处于不稳定状态，故对边坡进行削坡处理，削坡高度为7m。
2）微型桩设计
将微型桩布置在距坡面1m处，微型桩桩间距1.2m，排距1.2m，梅花桩形布置，一共布置3排，走向垂直于边坡。设计微型桩的直径为d＝150mm，钻孔内放置外径107mm、壁厚6mm的热轧无缝钢管；孔内注入M30水泥砂浆。
2.微型桩稳定性验算
1）相邻桩间土体塑性变形的稳定性设计计算

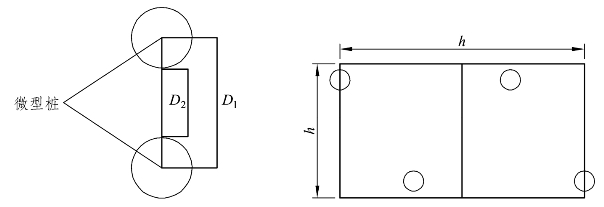

如图7-6、7-7所示，微型桩的桩径D＝0.15m，桩中心间距D1＝1.2m，相邻微型桩的距离D2＝1.05m。B＝1.2m，h＝1.2m。

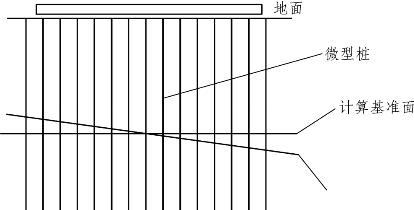

图7-6 计算截面图
图7-7 计算断面图
结构极限抗力：
式中 R——重度，取20kN/m3；
L——地面到计算基准面的距离，取4.4m；
kp——被动土压力系数；
Fsf——微型桩的稳定系数；
F——滑坡推力（kN/m）；
Fs——桩前剩余下滑力（kN/m）。
经计算，Pt＝116.37kN/m，则Rt＝213.36kN/m，则
2）抗滑稳定性
边坡整体稳定所需要的抗滑力按微型桩全部承受剪力来考虑。
式中 Rfa——微型桩的抗剪强度（MPa）；
n——每延米微型桩的数量，取3；
τfa——单桩抗剪强度（MPa）；
βα——考虑钢管变形影响的折减系数；
Es，Et——岩土体及微型桩的弹性模量（MPa）；
τ——钢管的抗剪强度，取157MPa；
As——钢管面积（cm2）。
计算后可得：
结构安全系数
满足要求。
3）微型桩受力计算
首先根据地质勘察资料及计算基准面示意图，可以计算出垂直力N、水平力H和弯矩M，等价换算截面积和截面惯性矩，在此基础上计算得到基准面处微型桩的最大压应力。
(www.daowen.com)
式中 ARRP——计算基准面，微型桩组合的等价换算面积（cm2）；
Ap——微型桩的等价换算截面积（cm2）；
S2——计算基准面内微型桩的根数；
m——桩与周围岩土体的弹性模量比，取200；
n——钢管与砂浆的弹性模量比，取15；
b，h——微型桩布置的单位宽度与长度（cm）；
As——钢管的截面积（cm2）；
Ac——微型桩的截面积（cm2）；
IRRP——计算基准面，微型桩组合的等价换算界面惯性矩（cm4）；
X——计算基准面中和轴至各个微型桩的距离（cm）；
N——作用于计算基准面上的垂直力（kN）；
M——作用于计算基准面上的弯矩（kN·m）；
y——计算基准面中和轴至计算基准面边缘的距离（cm）。
桩承受的剩余下滑力：E＝131.06（kN/m）
水平力：
垂直力：
弯矩：
微型桩的等价换算截面积：
微型桩组合的等价换算面积：
微型桩组合的等价换算界面惯性矩：
桩受到的最大应力：
岩土体压应力验算：
式中 F——计算基准面处地基土的承载力的设计值，一般取250kPa，则
作用于砂浆和钢管上的应力：
式中 σR——作用于砂浆上的压应力（MPa）；
f1——砂浆的抗压强度设计值，取30MPa；
——作用于钢筋上的压应力（MPa）；
——钢筋的抗压强度设计值，310MPa。
桩的设计长度L包括两部分，分别是基准面以上的桩长L0和基准面以下的必要长度Lr0，计算公式如下：
式中 L0——计算基准面以上桩的长度，取值6.5m；
Lr0——计算基准面以下桩的必要长度（m）；
τr0——桩与计算基准面以下土的黏结力设计值，90kPa；
D——微型桩的直径，150mm。
因此，设计桩长L＝4.4+2.07＝6.47m，取桩长为7m。按照相关文献中给出的经验公式，微型桩桩长为滑面以上的桩长与滑面以下微型桩的锚固经验长度L/3之和来确定，Lr0＝2.2m，L＝6.6m，取桩长为7m。因此，确定微型桩的桩长为7m。
