图5-19 开卷落料线

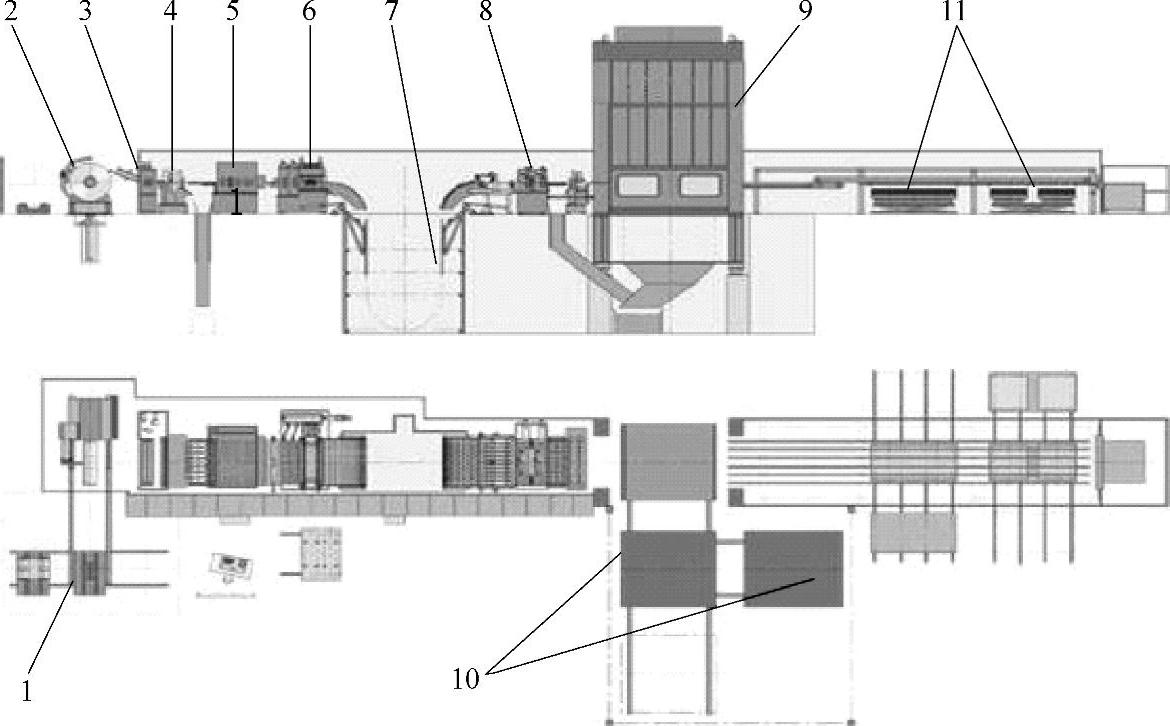

图5-20 开卷落料线平面布置

1—卷料台车 2—开卷机 3—穿带装置 4—料首剪 5—清洗机 6—校平机 7—荡料装置 8—送料机 9—压力机 10—压力机移动工作台 11—自动堆垛装置

（1）板料清洗涂油机的主要用途 板料清洗涂油机主要用于冲压成形前的毛坯板料的表面清洗涂油处理。对覆盖件冲压成形来说，要求板料表面具有良好的清洁度、合适的油膜厚度和良好的润滑性。清洗涂油的目的就是为了使板料表面符合这些要求，生产出高质量的冲压件和保证模具表面的清洁度。特别是对于高质量要求的外表面覆盖件必须经过清洗涂油处理。清洗过程一般采用具有高润滑性能的清洗液、或清洗油以及清洗刷，对毛坯钢板表面进行清洗，以清除其表面的脏物、灰尘、铁屑、油污等。清洗后，对需要涂油的板料，由涂油机按照工件涂油要求进行自动喷油，涂油位置和涂油量可编程控制，可按工艺要求实现板料的局部喷油。使板料冲压成形时具有更好的加工性和润滑性，对于简单的冲压成形件，如果毛坯表面剩余的清洗液能够满足成形要求且性能合适时，可以省去后面的喷油过程。

（2）板料清洗涂油方式 板料清洗涂油分为在线式清洗涂油和离线式清洗涂油两种方式。不与每条冲压生产线布置在一起，而是独立布置在冲压车间某一跨内（一般与生产梁类件的中小型多工位压力机或中小型线布置同一跨内），几条冲压生产线共用，集中对板料清洗涂油，这种形式为离线式。布置在每条冲压生产线前面的为在线式，对不需要清洗涂油的板料，清洗涂油装置可以沿轨道向侧面开出，如图5-21和图5-22所示。板料清洗涂油方式比较见表5-2。

(www.daowen.com)

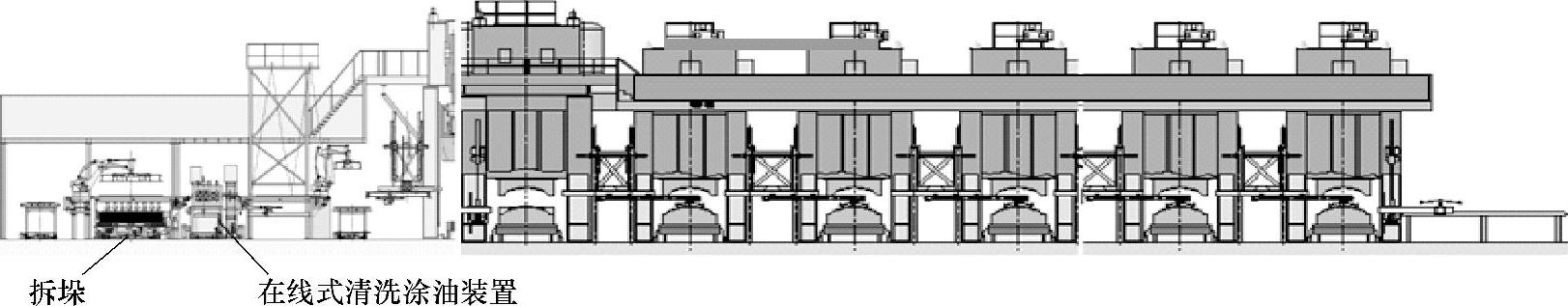

图5-21 在线式清洗涂油装置的位置

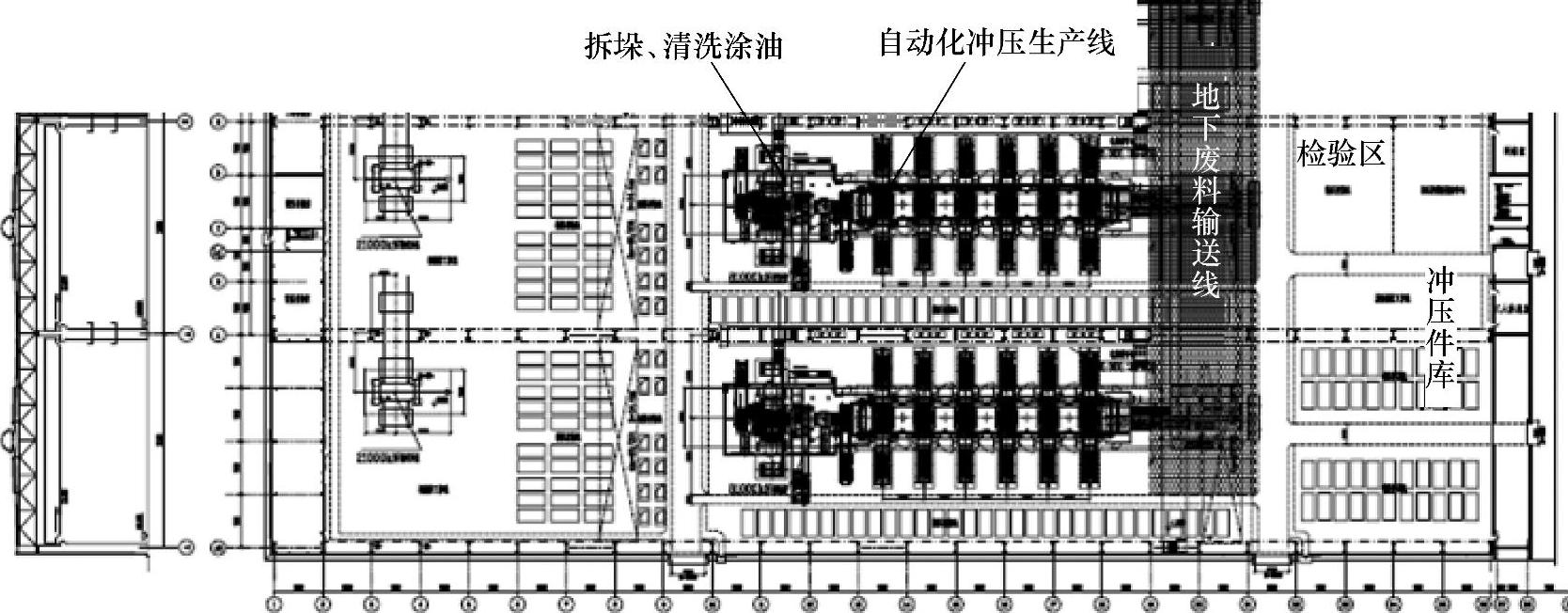

图5-22 在线式清洗涂油平面布置

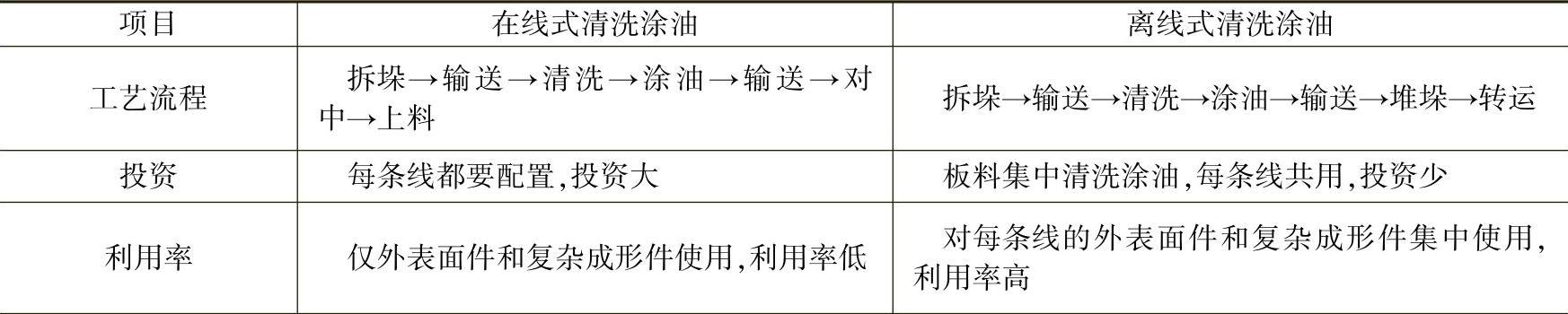

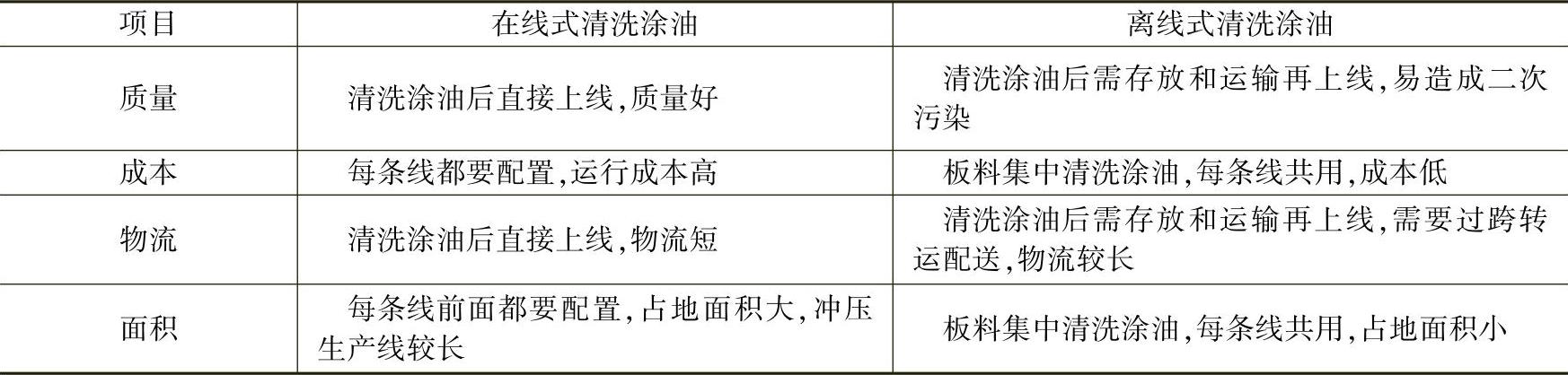

表5-2 板料清洗涂油方式比较

（续）
