1.分类
根据精冲模的功能和结构可分为简单精冲模、复合精冲模、连续精冲模和传送精冲模。
(1)简单精冲模 只冲外形不冲内孔,如精冲卡尺尺身、尺框的模具。或者是只冲内孔不冲外形的模具。图3-83所示为只冲外形的汽车用滑块零件精冲模,模具结构简单,只完成工件外形精冲。
图3-83 汽车用滑块零件简单精冲模
(2)复合精冲模 同时冲出外形和内形,大多数精冲模都是复合模。图3-84所示为汽车用电动机散热板零件复合精冲模,模具冲裁时内孔与外形在一个工步同时完成。
图3-84 汽车用电动机散热板零件复合精冲模
(3)连续精冲模 分若干个工步,用于精冲复合工艺,如精冲压扁、精冲压沉头、精冲弯曲等,或者是采用复合模结构时,凸凹模的强度太弱,用连续模分别冲出工件的内、外形廓。图3-85所示为汽车用制动蹄背板零件连续精冲模,此类模具有时需要有带料的导向和定限距零件。

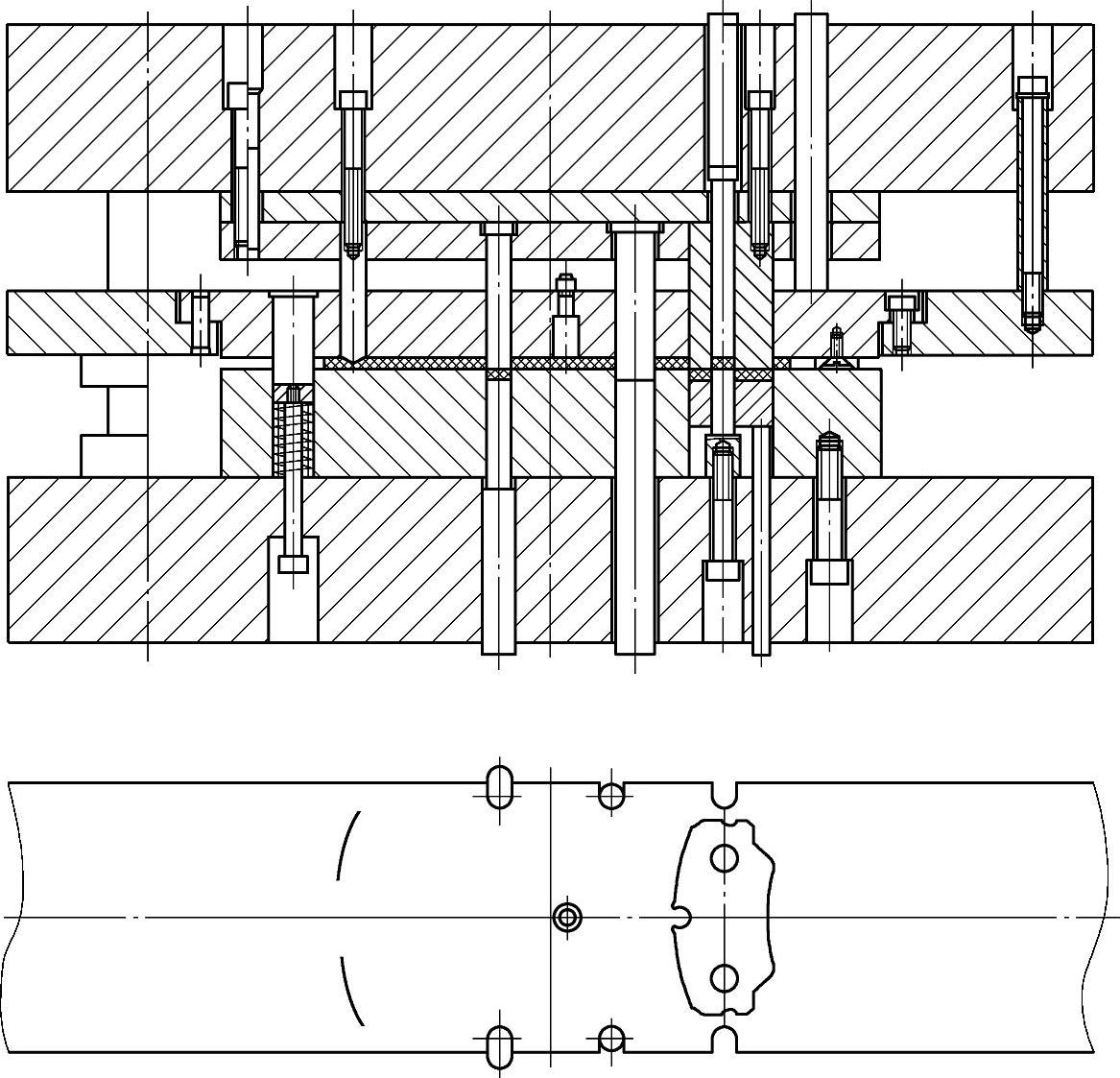

图3-85 汽车用制动蹄背板零件连续精冲模
(4)传送精冲模 使用级进模具,工件在冲裁时不留在冲压废料栅上,而是工位间的传递由夹钳式送料装置完成。图3-86所示为传送精冲模。冲裁时,孔内废料由上出料孔排除(D—D剖面),零件顶出时(C—C剖面)由位于模具中间的气动横向滑板带走零件,传送到带料后面独立的镦压工步上。零件在此再定位,并压成所需的圆弧形(A—A剖面、B—B剖面)。在模具再次开启时,由滑板上的夹持器夹起零件,传送到出料槽中。
传送精冲模有三种传送方式,即夹持式、回转式和直线式。图3-86所示的传送精冲模属于直线式传送。图3-87所示为传送精冲模的三种传送方式。
根据凸模和模座的相对关系可分为:
1)活动凸模式精冲模。压边圈固定在模座上,凸模和模座有相对运动。
2)固定凸模式精冲模。凸模固定在模座上,压边圈和模座有相对运动。
2.典型结构
(1)活动凸模式精冲模 这种模具结构的特点是:凸模靠模座和压边圈的内孔导向,凹模和压边圈分别固定在上、下模座上,凸模通过压边圈和凹模保持相对的位置,因此要求凸模和压边圈之间的间隙比凸模和凹模之间的间隙更小。只有使凸模有较长的导向和正确定位才能保证对中,如果凸模轮廓的最大尺寸超过了凸模的高度,准确对中就不易保证。因此活动凸模式精冲模主要用于中、小尺寸的零件。(www.daowen.com)

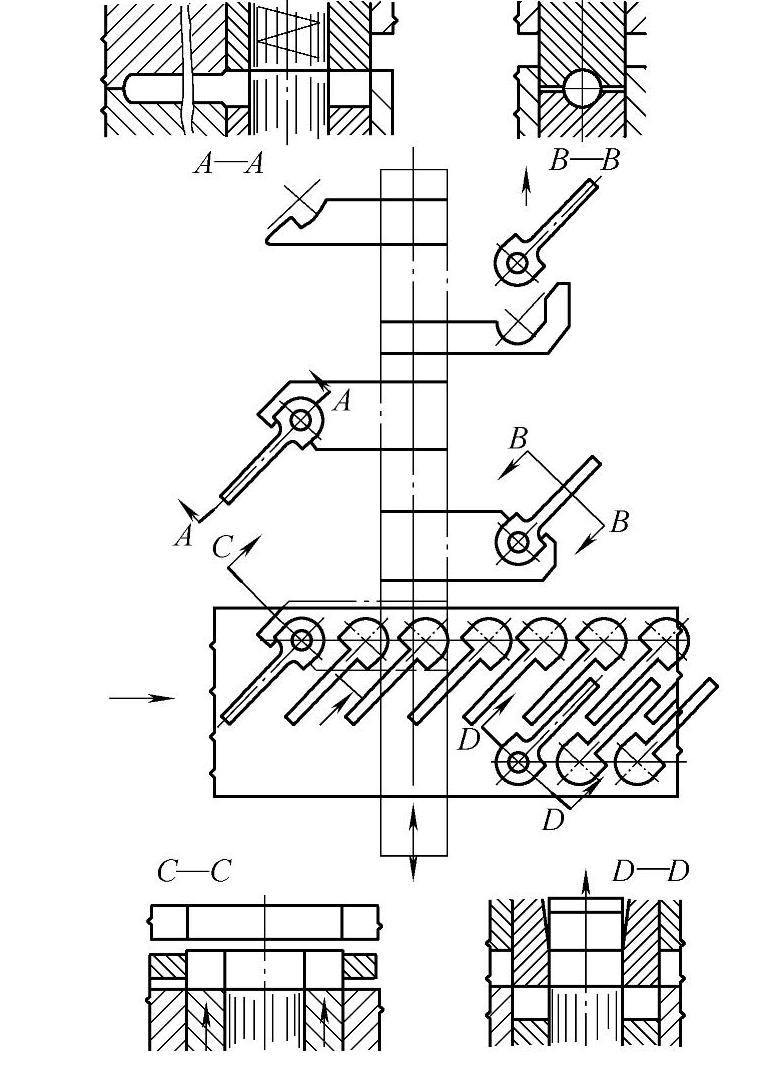

图3-86 传送精冲模

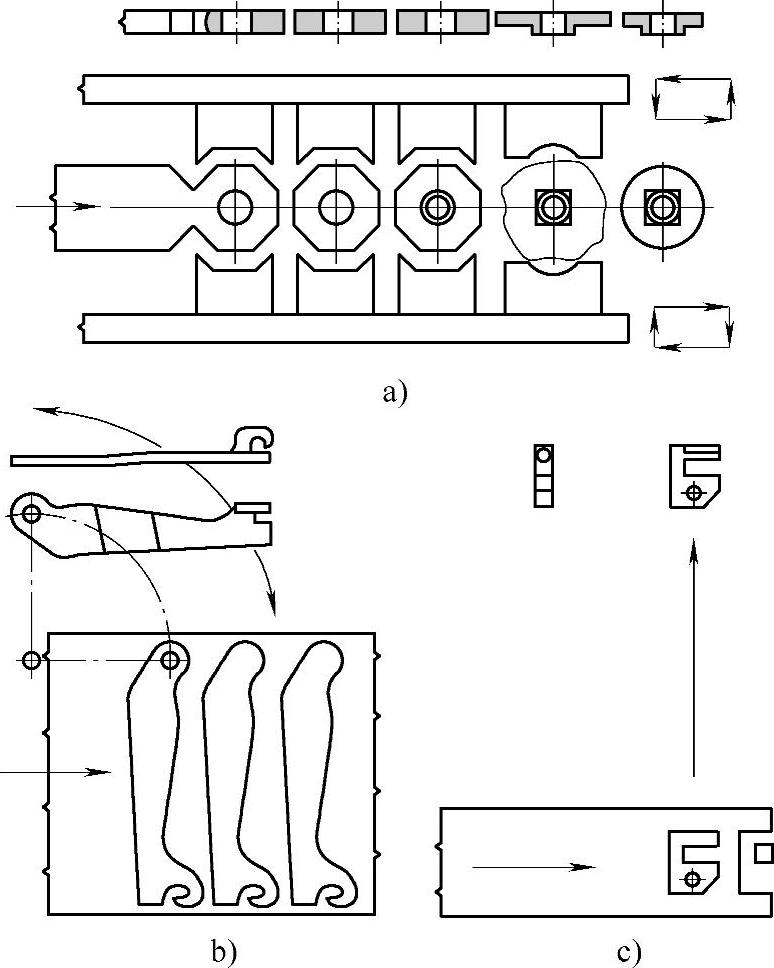

图3-87 传送精冲模
A)夹持式 B)回转式 C)直线式
图3-88和图3-89所示为活动凸模式精冲模的两种典型结构,前者被大量采用,后者上世纪后期才出现,其特点是上、下模座不带定位锥形凹槽,凹模和压边圈直接装在上、下模座平面上,压边圈和凹模靠闭锁销对中,定位和导向重合,有利于加工和对中。

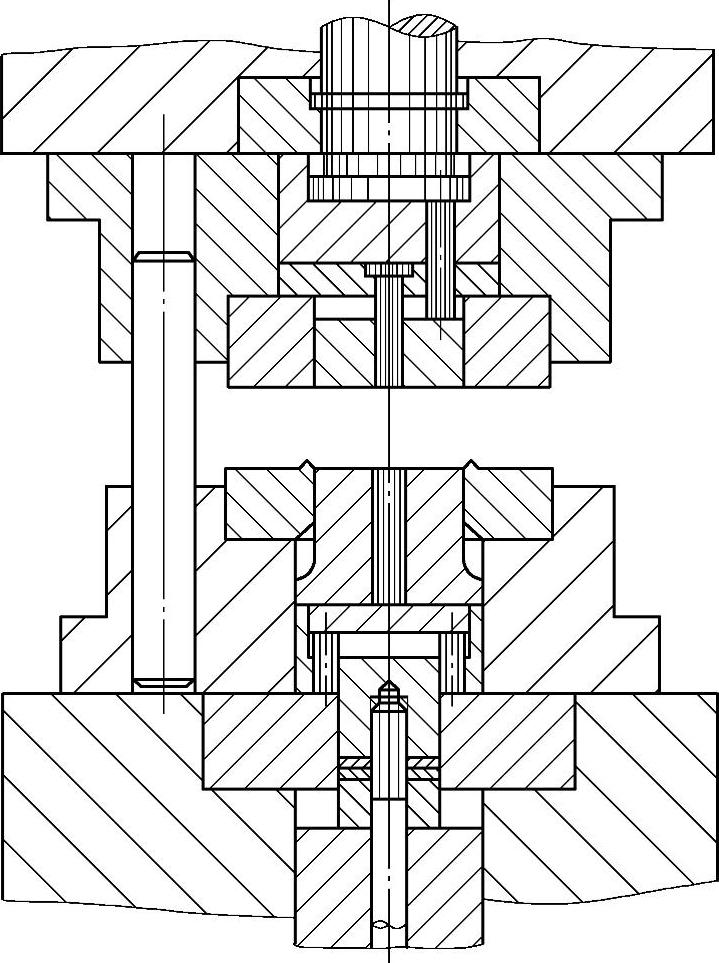

图3-88 活动凸模式精冲模典型结构(一)

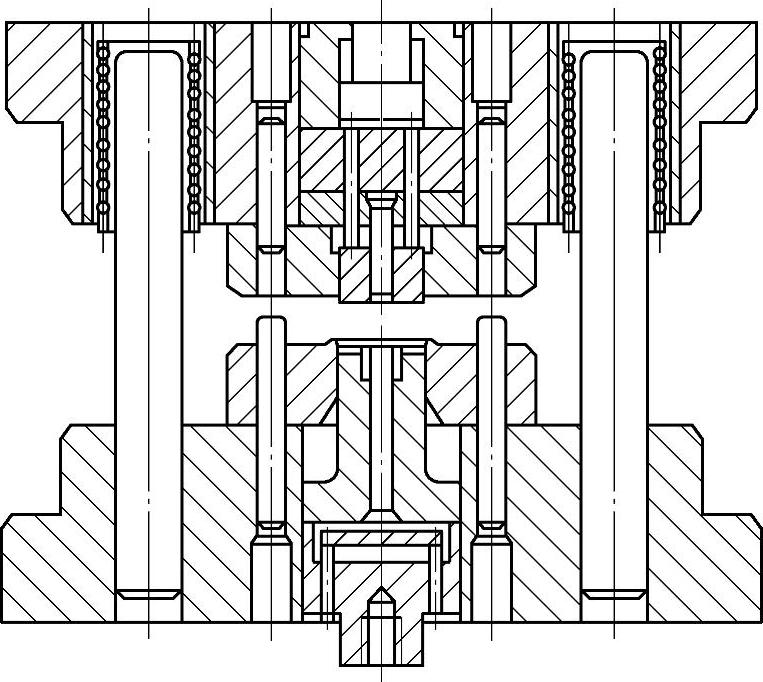

图3-89 活动凸模式精冲模典型结构(二)
(2)固定凸模式精冲模 这种模具结构的特点是:凸模固定在模座上,压边圈通过传力杆和模座、凸模保持相对运动。图3-90和图3-91所示为固定凸模式精冲模的两种典型结构,也是目前采用较多的精冲模具结构。

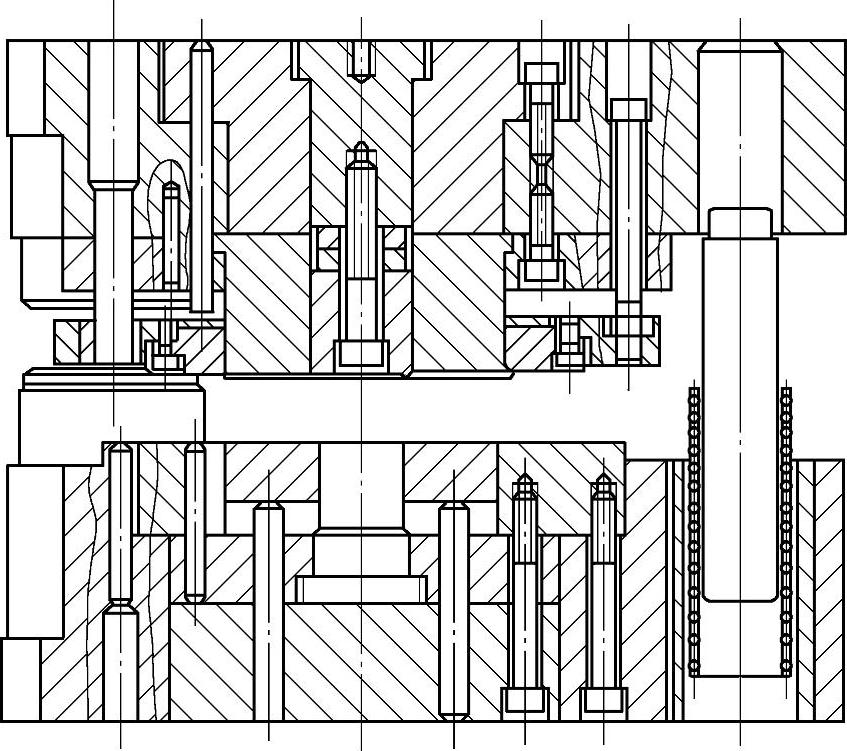

图3-90 固定凸模式精冲模典型结构(一)
固定凸模式精冲模适于:①大型或窄长的零件;②不对称的复杂零件;③内孔较多的零件;④冲压力较大的厚零件;⑤需要连续模精冲的零件等。

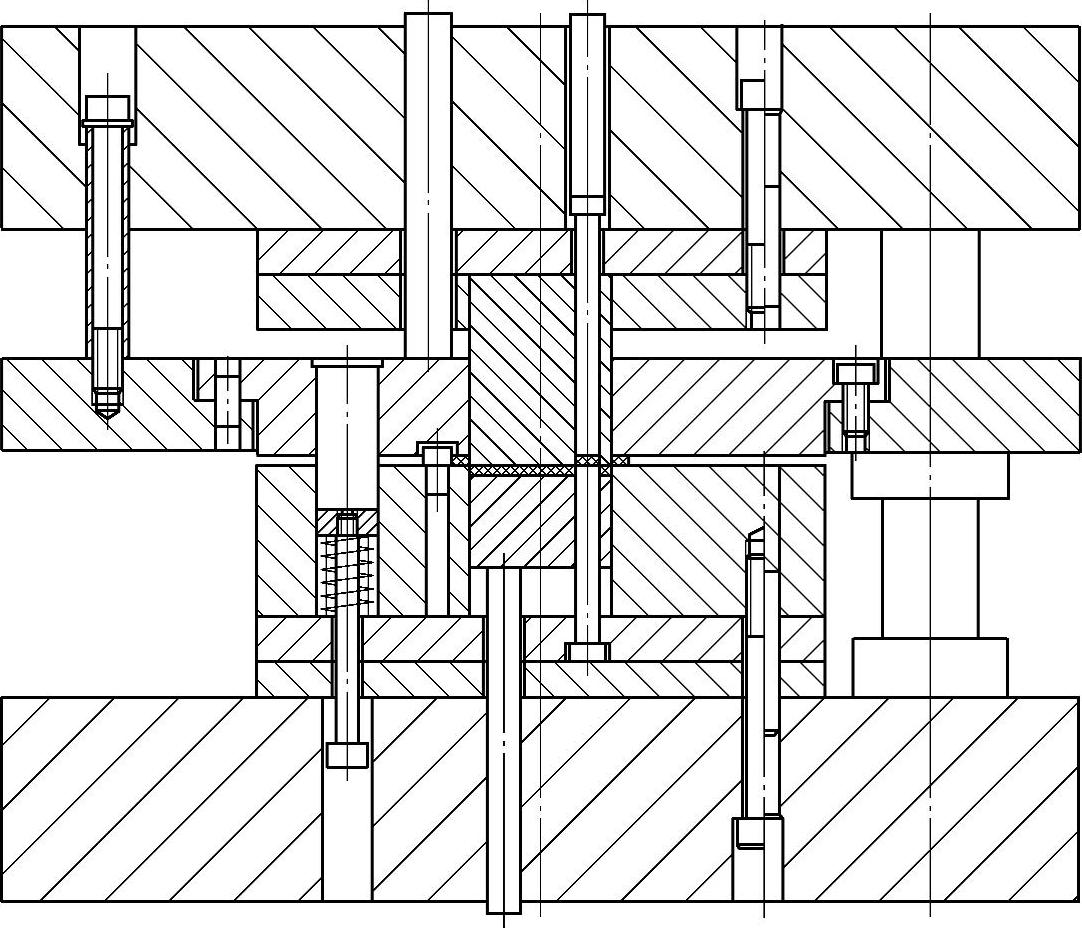

图3-91 固定凸模式精冲模典型结构(二)
