1.电池系统架构

电池系统基本结构如图8-64所示，动力电池系统包含地板下的电池包（图8-65）、行李舱的电池包（图8-66）以及两电池包之间连接的高低压线束（图8-67）等，为整车提供电能。

电池包1内的电池管理系统（BMS）监测与分析电池系统的运行过程，一旦出现过压、欠压、过温及过流等现象时，会将电池系统的故障等级发送到整车网络，并根据不同的故障等级实施不同的措施，保证驾驶人安全。此外，BMS还具有高压电安全管理功能，包括碰撞断电、充电控制、高压互锁、热管理、高压采样、高压绝缘监测、高压继电器驱动、高压继电器诊断、高压预充控制、管理电池状态及应用策略等。

2.电机系统

电机系统包括永磁同步电机和电机控制器，电机（图8-68）用于驱动车辆行驶，其特点是易于安装和维护方便，此外还具有体积小、重量轻、运行可靠、高效率和控制精度高、低振动噪声、高转矩平稳性及良好的调速性能等特点，给客户带来舒适、安全平稳的驾驶感。

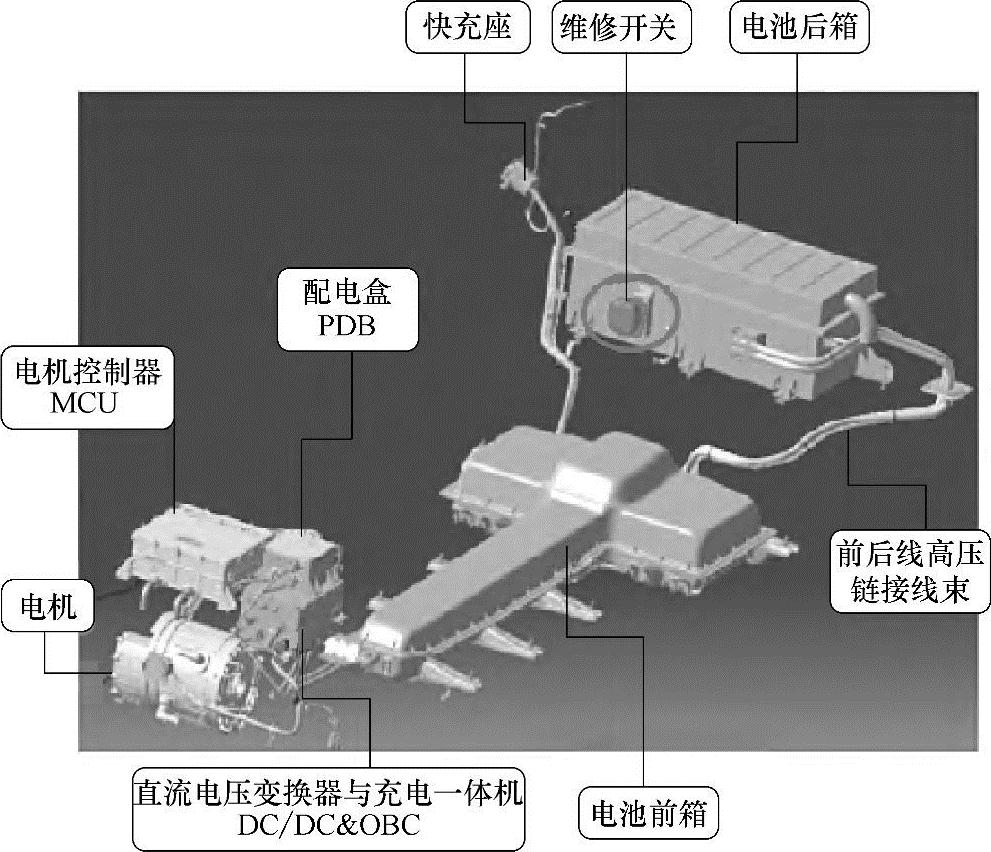

图8-64 基本结构

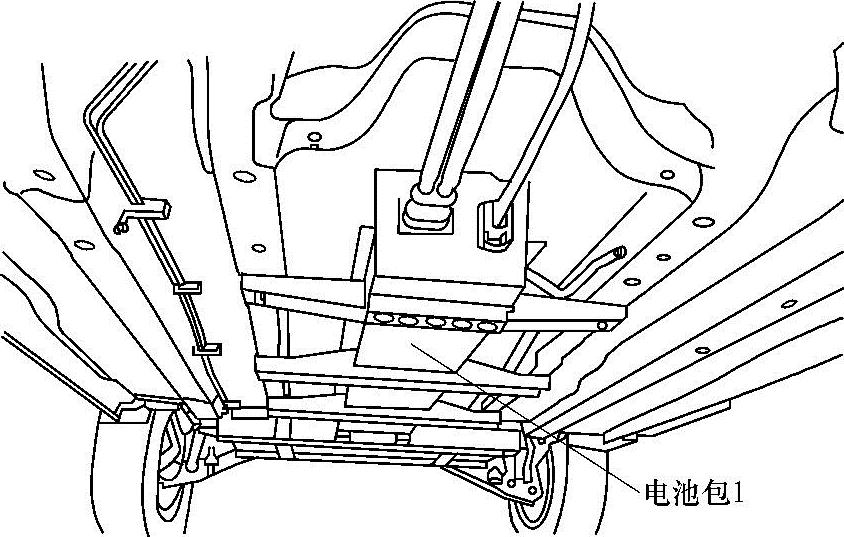

图8-65 电池包1

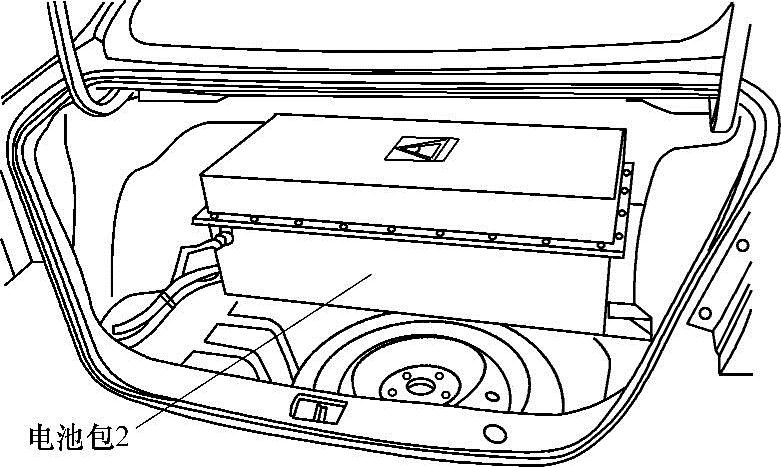

图8-66 电池包2

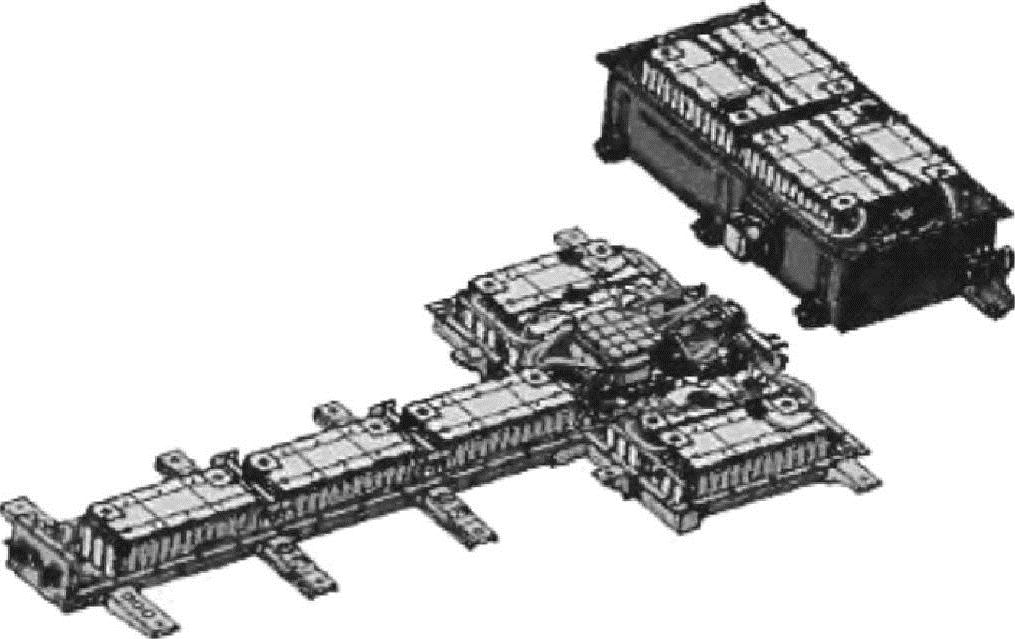

图8-67 高低压线束(www.daowen.com)

电机控制单元（MCU，图8-69）通过外部开关量和模拟量输入来获取当前转矩指令、运行模式和旋转方向，并根据反馈得到的电流和电机位置信号，将高压直流电源变换为所需要的电压幅值和频率可调的三相交流电，驱动无刷直流电机运转；同时，通过检测当前的转子位置信号和对电机的相电流进行实时采样。

3.DC/DC变换器及充电机

DC/DC变换器与充电机（图8-70）集成为一体机，变换器将高压直流电变换成低压直流电供整车的低压负载使用，且可以对低压铅酸电池进行充电；电机将220V交流电转换为电动车充电电池使用的高压直流电。充电机具有充电稳定，转换效率高等特点，并具有输出短路、输出反接、输出过欠压、输入过欠压、过温等保护功能。

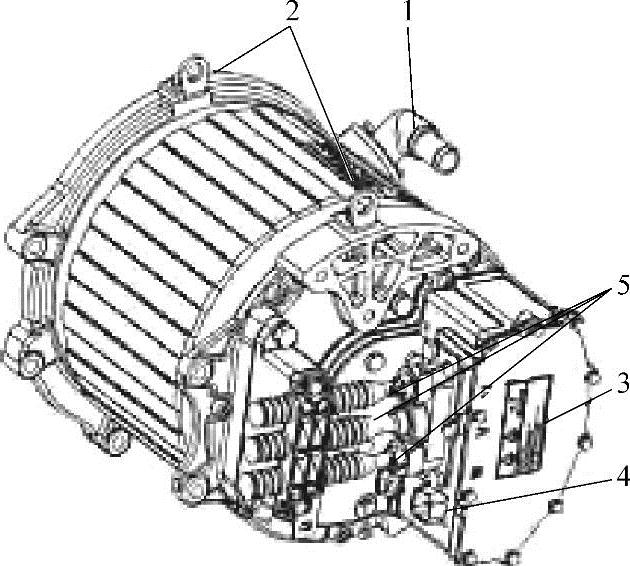

图8-68 驱动电机

1—水接头ϕ20（进） 2—吊耳 3—警示标签 4—插座1-776276-1 5—三相线束

图8-69 电机控制器

1—低压控制线束连接 2—高压线束连接 3—管夹及水管 4—接地线连接 5—MCU

4.整车控制系统

整车控制系统（VCU，图8-71）的作用是读取各传感器的输入信号，并按设定的程序进行计算处理，产生相应的控制信号输出到各系统的执行元件。同时ECU的故障诊断系统对各部件或功能进行监控，一旦探测到故障并确认后，则存储故障码，调用“跛行回家”模式。当探测到故障消失时，车辆恢复正常使用。
