为了确保电池系统安全性,Tesla从电芯到电池系统采取了多种安全措施,其中包括:

1.电芯安全措施

1)电芯正极附近装有PTC(Positive Temperature Coefficient,正温度系数)装置,当电芯内部温度增高时,其电阻会随之增高,可起到限流作用。

2)电芯内部均装有CID(Current Interrupt Device,电流中断设备),当电芯内部电流超过安全限值时会自动断开,从而切断内部电路。

3)电芯材料的燃点非常高,即使在热失控的情况下也不易自燃。

2.电池结构设计安全措施

1)电池外壳体采用铝材,结构强度较高,并且电池箱体后部设有通气孔,以防止箱体内部气压过高,如图8-23所示。

2)每个电芯的正、负极均设有熔丝(图8-24),如果某个电芯发生短路,此安全设计可以把故障电芯与系统之间的连接电路快速切断。

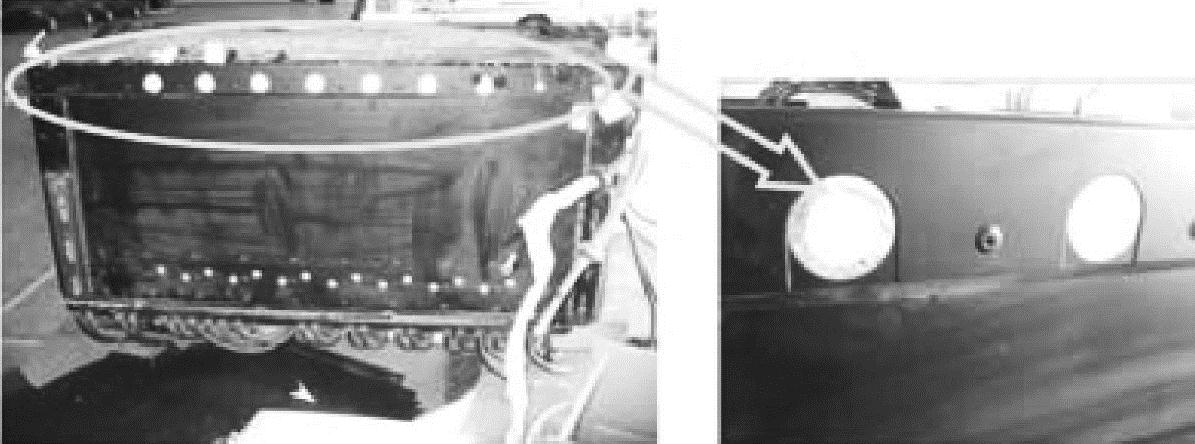

图8-23 电池箱体后部通气孔

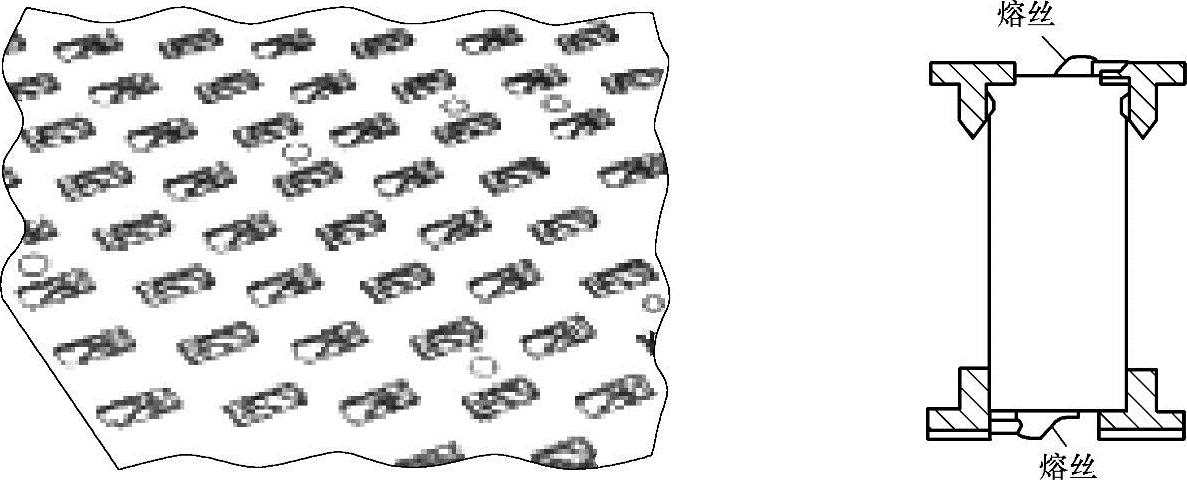

图8-24 电芯两极均设有熔丝

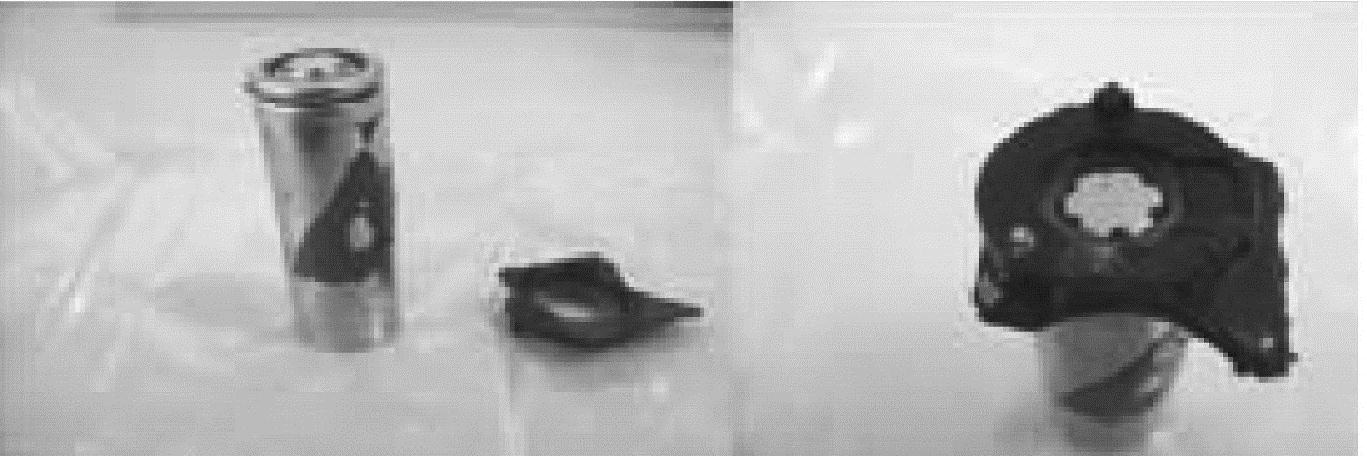

Sheet上框架通过绝缘垫片和圆柱形橡胶帽对电芯正负极端面进行限位,Sheet中有些电芯的端面与模架间是通过橡胶固定的,如图8-25所示。

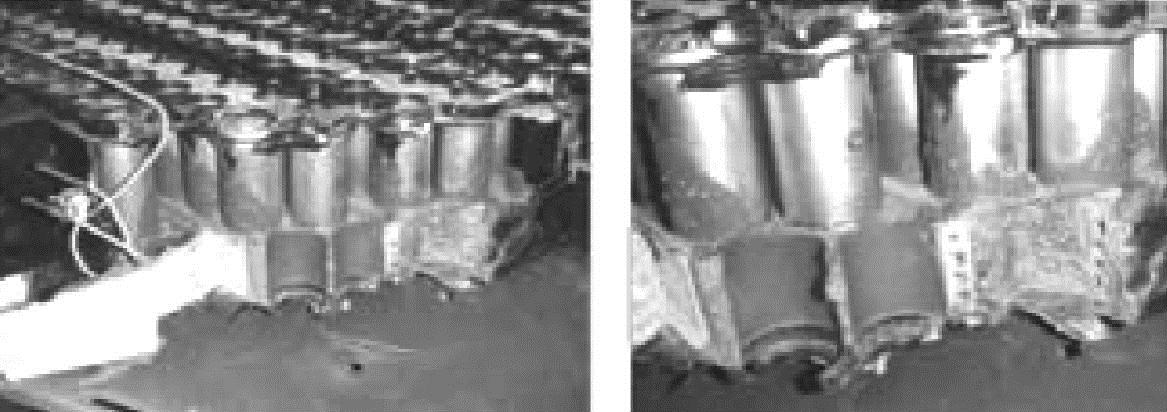

图8-25 电芯的固定方式

Brick的极板与电池模架之间通过环氧树脂胶固定,电压采样点通过铆接方式与极板相连接(图8-26)。


图8-26 电池极板及采样点连接方式

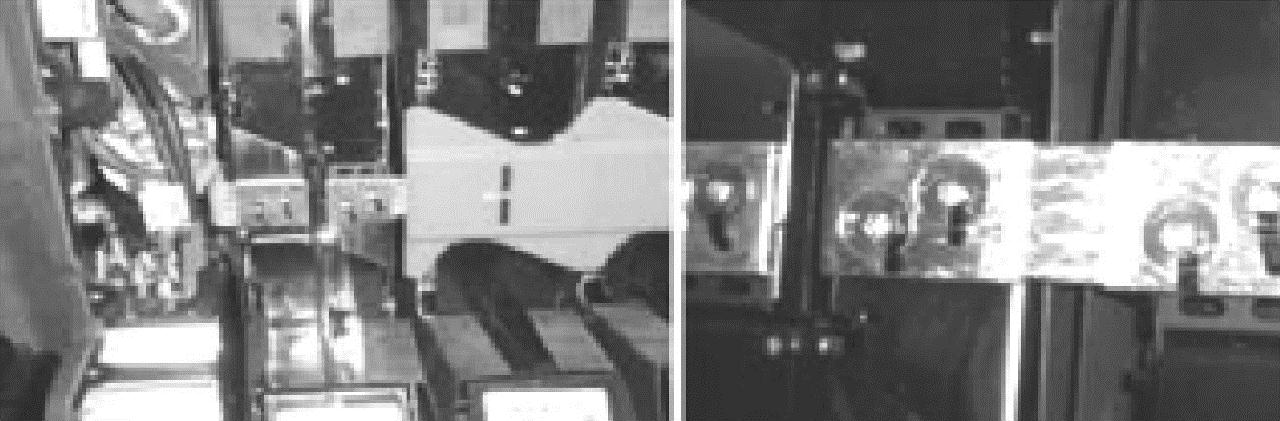

3)部分Sheet之间也设有熔断器,如图8-27所示,“U”表示无熔断器,“F”表示有熔断器。一旦Sheet电流超过极限值,熔丝立刻融断,可保证系统安全。

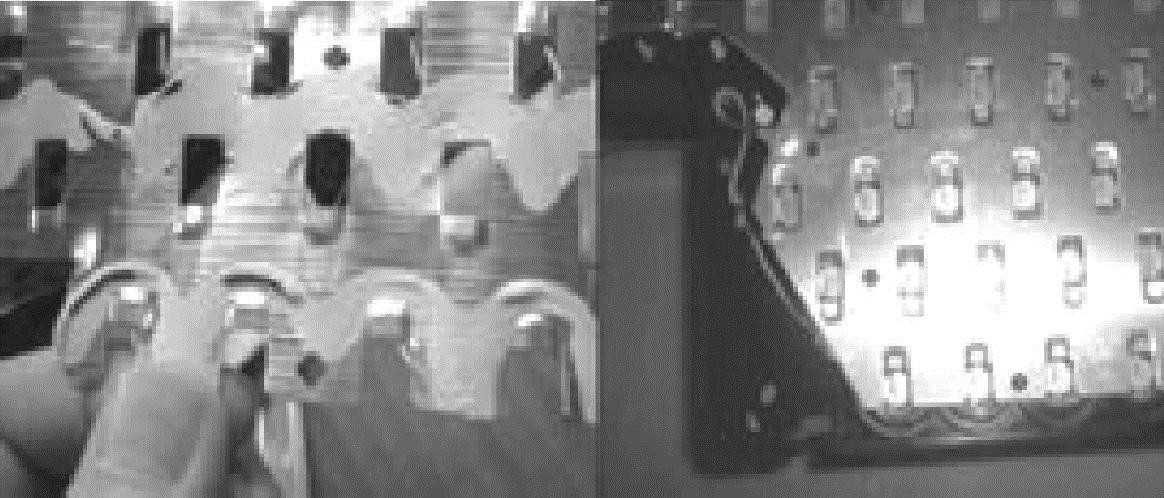

Sheet之间通过由金属编织的铜排串联,外部有塑料外壳(橙色)提供绝缘保护,其中的红色垫片功能类似铆接螺母,如图8-28所示。

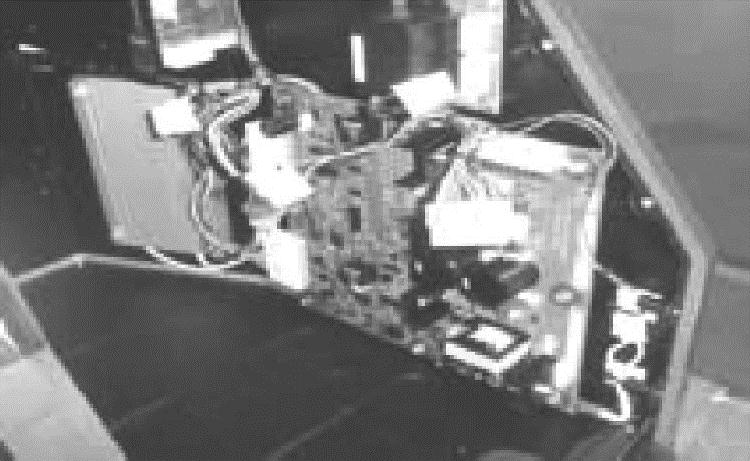

4)每个Sheet均设置有电池监控板——BMB(Battery Monitor Board),用以监控Sheet内每个Brick的电压、温度以及整个Sheet的输出电压情况,BMB安装位置如图8-29所示。

图8-27 Sheet之间的保险

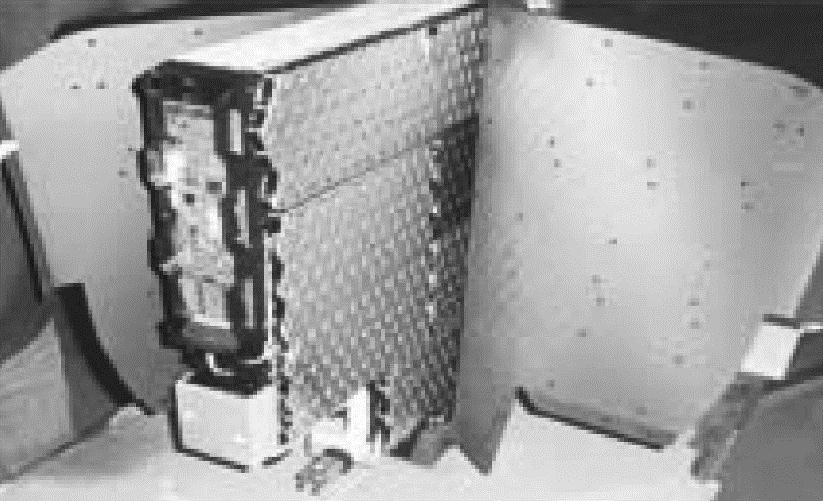

5)电池系统内设置有电池系统监控板——BSM(Battery System Monitor),其通过相应传感器监控整个电池系统的工作环境,其中包括电流、电压、温度、湿度、烟雾以及惯性加速度(用于监测车辆是否发生碰撞)、姿态(用于监测车辆是否发生翻滚)等。并且可以与车辆系统监控板VSM(Vehicle System Monitor)通过标准CAN总线实现通信,BSM的安装位置如图8-30所示。


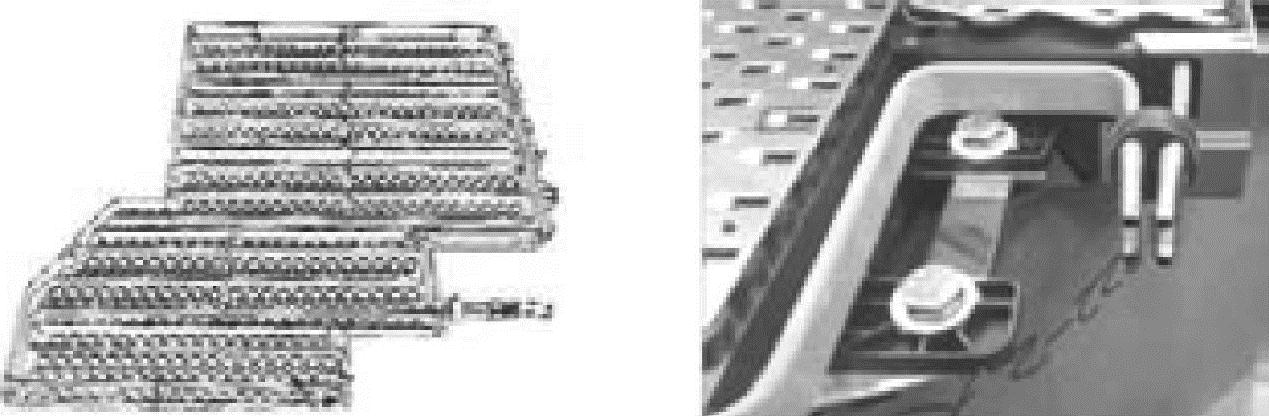

图8-28 Sheet与Sheet之间的连接


图8-29 BMB安装位置


图8-30 BSM安装位置

6)电池系统内部设置有冷却装置,冷却液为水和乙二醇的混合物(比例为1∶1),冷却装置的管路接口如图8-31所示,Sheet内部冷却管路的布置如图8-32所示。

电池系统中共有6831个18650电芯,整个电池的表面积达到27m2,并且每只18650电芯附近均布置有冷却管路,冷却管路与电芯之间有绝缘导热介质材料相隔,如图8-33中下部连接部分,连接部分绝缘体将电芯固化后非常坚硬,在这些因素的作用下,电芯可以将热量快速传递到外部环境中。


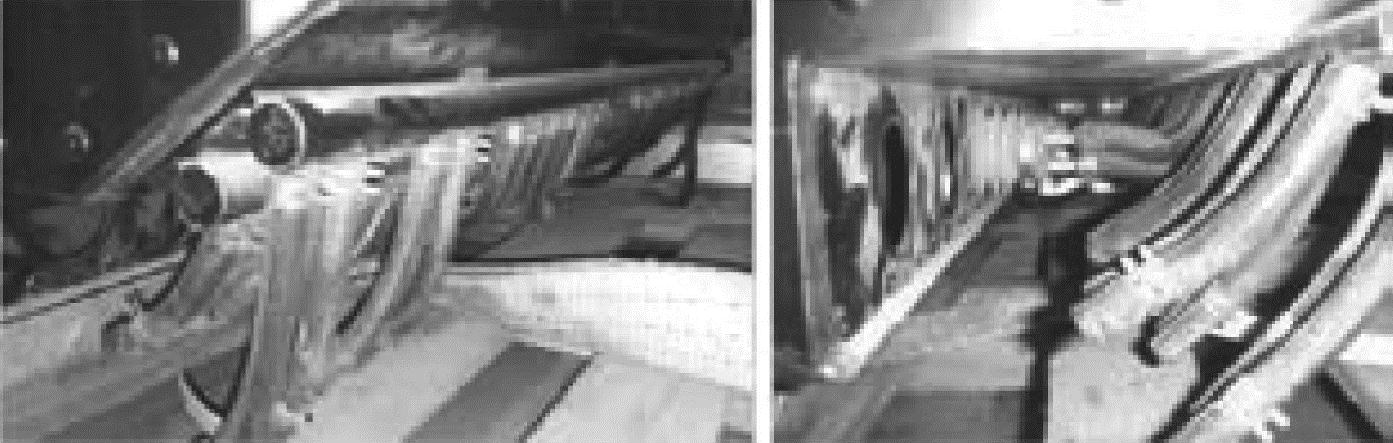

图8-31 电池系统外部冷却管路和接口


图8-32 Sheet内部冷却管路布置和接口


图8-33 绝缘导热材料

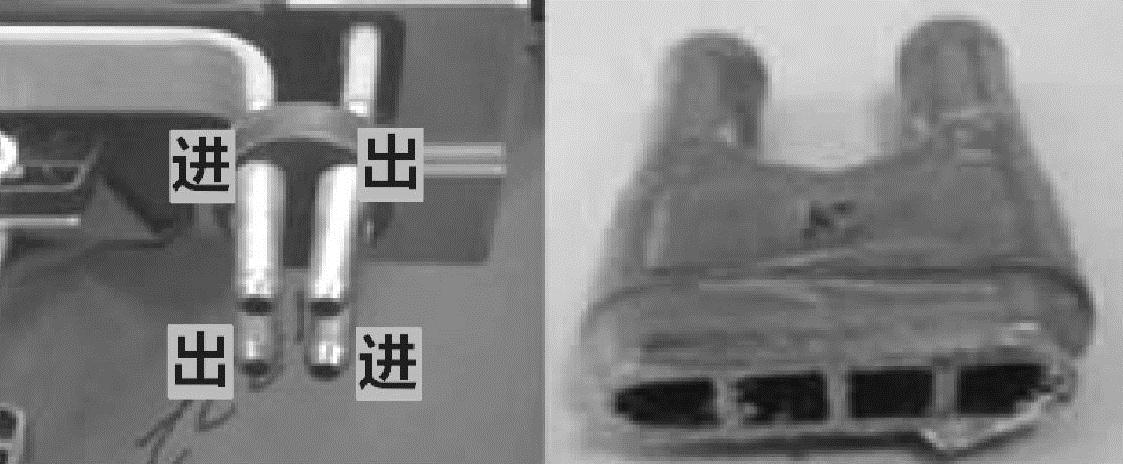

冷却液的进、出管路设计为交叉布置方式,共分为4个接口,如图8-34所示。这种设计方式可以有效避免因为管道过长而使得管道始、末端冷却液温度差异过大,进而造成电芯温度差异过大。另外,每条进、出管道又分为两个子管道,目的是使冷却液与管道接触面积加大,以提高热传递效率


图8-34 冷却液的进、出管路交叉布置

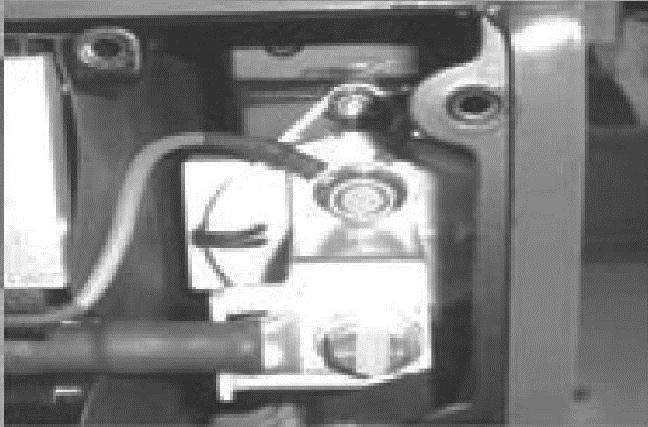

7)高压电气系统设计特点。电池箱体内11个Sheet串联,两边空隙处安装有各电器元件,其中包括DC/DC、继电器(2个EV200)、预充电阻、熔断器、BSM等,如图8-35~图8-38所示。


图8-35 继电器EV200

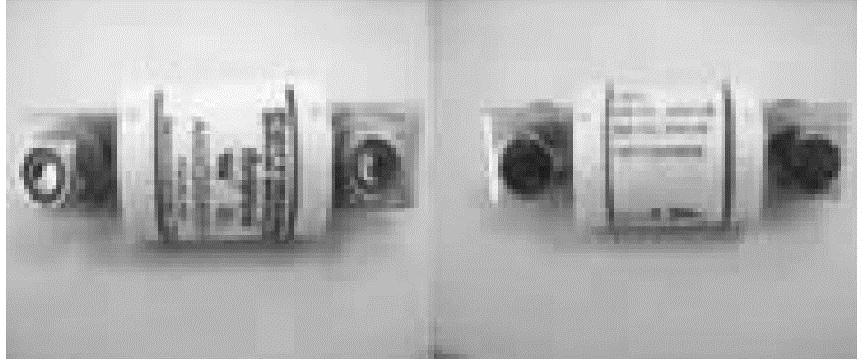

图8-36 快速熔断器

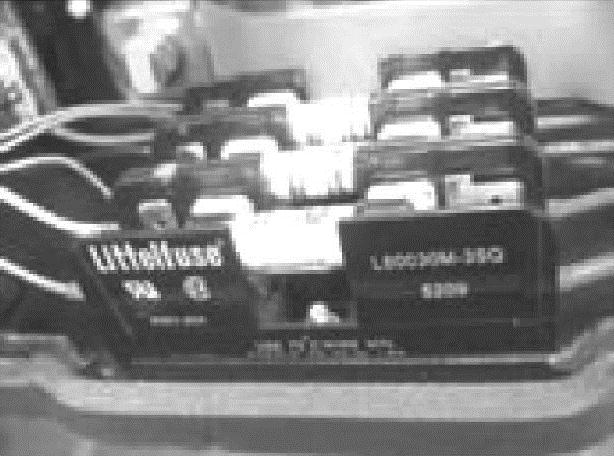

图8-37 Sheet熔断器


图8-38 预充电阻
