1.交流充电桩的构成和功能

交流充电桩一般由桩体、电气模块、计量模块等组成。桩体包括外壳和人机交互界面；电气模块和计量模块安装在桩体内部；电气模块包括充电插座、电缆转接端子排和安全防护装置等。交流充电桩的一般结构如图5-27所示。

交流充电桩一般应具有人机交互功能、计量功能、外部通信功能和软件升级功能等。

人机交互界面提供人机交互功能，主要包括显示功能和输入功能。显示功能要求充电桩应能显示在各种状态下的相关信息，输入功能要求充电桩应具备手动设置充电参数的功能。计量模块提供对输出电能量的计量功能。充电桩的控制单元具备与外部通信的相关接口，并具备系统控制软件的升级功能。

图5-27 交流充电桩的一般结构

2.直流充电桩的构成和功能

直流充电桩的系统结构如图5-28所示，主要由充电桩控制器、人机交互界面、IC卡读写器、功率变换子系统及电量计量等部分组成。

(www.daowen.com)

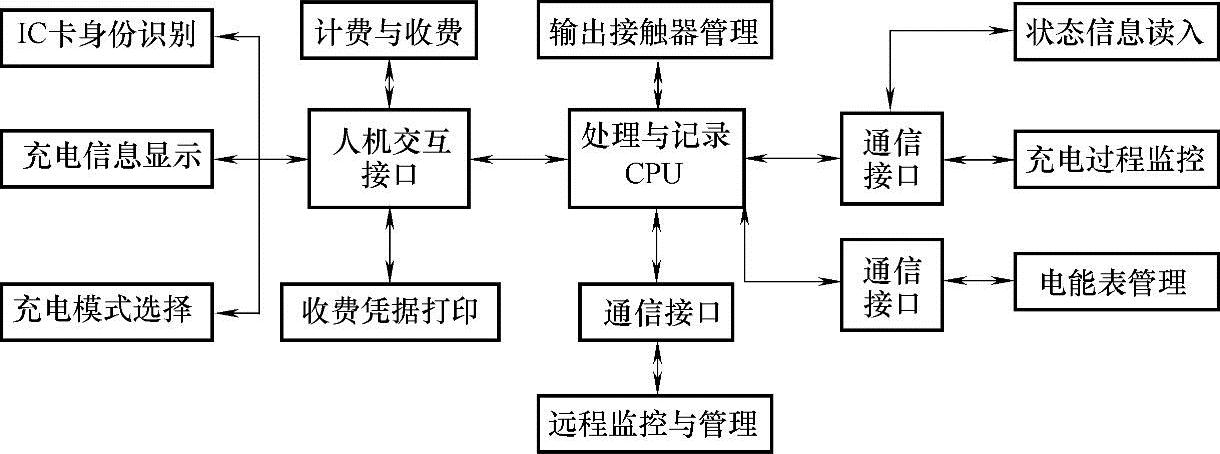

图5-28 直流充电桩的系统结构

各部分子模块的组成和主要功能如下：

①充电桩主控制器完成对各个子系统的协调控制功能，接收多种输入指令，切换充电桩的工作状态及控制充电功率模块的输出等。

②人机交互子系统包括IC卡读写器和人机交互界面等，用以实现用户与充电桩的人机交互，完成用户身份鉴证、充电需求信息输入、充电过程中的数据显示及用户自主控制指令输入等功能。

③功率变换子系统包括交流供电输入单元、充电功率模块和有源滤波模块，充电功率模块可以实现并联时的自主均流，从而可以由一种标准功率模块并联组成多种规格的充电桩。

④电量计量单元采用成熟的交流计量技术。

⑤智能管理模块包括运营管理系统的通信接口、数据处理和数据存储等组成部分，用来实现各种运营管理策略。
