电动汽车在充电时，输入的电能既可以来源于交流电源，也可以来源于直流电源。

1.交流供电

交流电源与交流电网连接。国家标准规定的电动汽车充电用交流电源电压的额定值最大可为660V，交流标称电压为单相250V、三相415V，允许偏差为标称电压的±10%，频率的额定值为50Hz±1Hz。交流标称电流可以为16A、32A、60A、100A、150A或250A。

将电动汽车和交流电网相连时，可以采用下述三种方式中的一种或多种。

（1）连接方式A 将电动车辆和交流电网相连时，使用和电动车辆连在一起的供电电缆和插头，如图5-1a所示。

（2）连接方式B 将电动车辆和交流电源连接时，使用带有电动车辆插接器和电源插接器的独立活动电缆，如图5-1b所示。

（3）连接方式C 将电动车辆和交流电源连接时，使用和交流电网连在一起的供电电缆和插接器，如图5-1c所示。(www.daowen.com)

2.直流供电

电动汽车采用直流充电时，直流电源通常是在对交流电源进行整流后得到，由于单独设置的整流装置或直流电源并不仅限于为电动汽车提供输入电能，因此在充电过程中将该整流环节排除在外，而认为电动汽车充电的输入电源是直流电源。如某充电站利用城市无轨电车的供电网作为输入电源，则对该充电站内的充电装置而言，输入电源即为直流电源。

国家标准规定用于电动汽车充电的直流电源的电压最高为1000V。

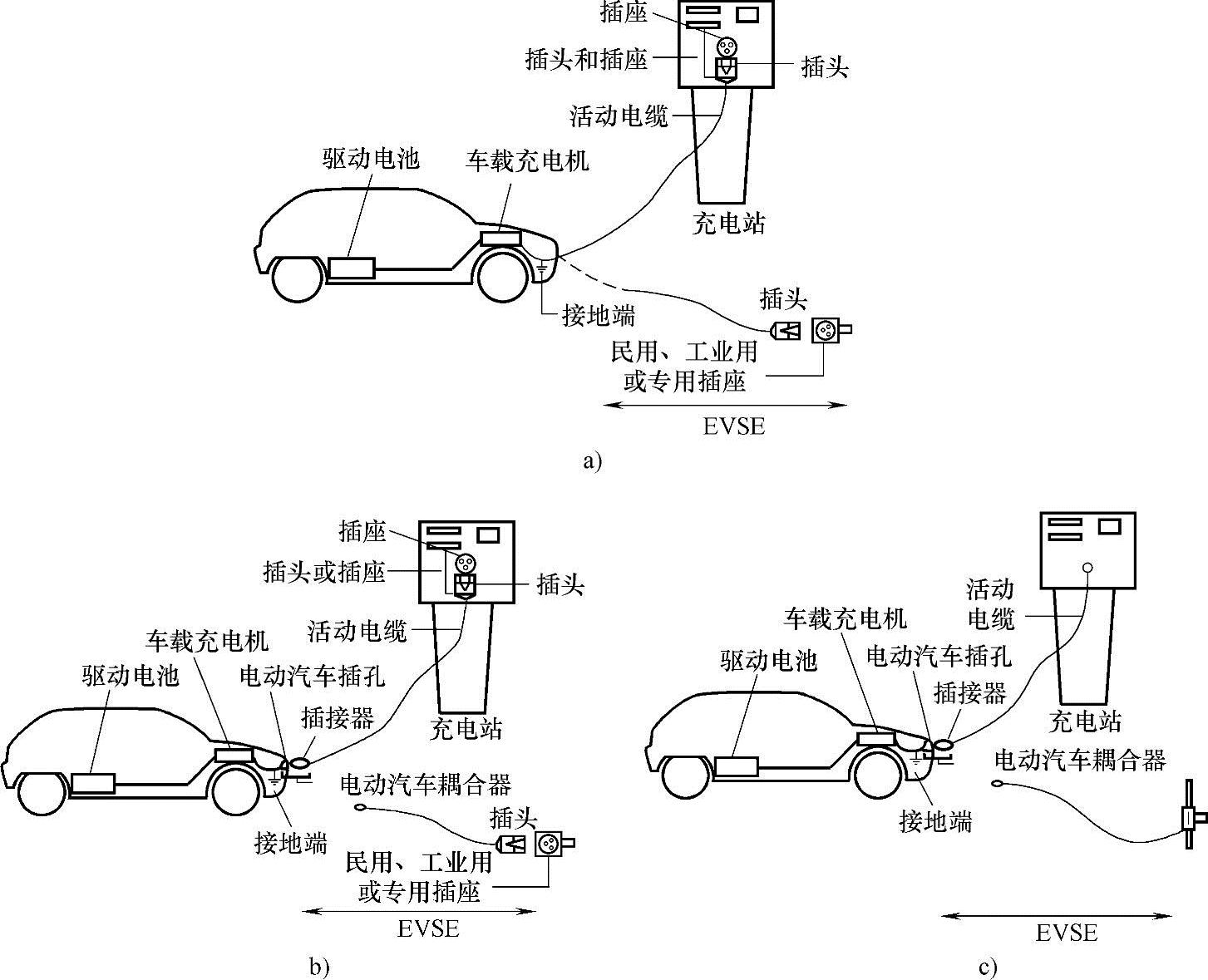

图5-1 电动汽车的充电连接方式

a）连接方式A b）连接方式B c）连接方式C
