铅酸蓄电池在外形上各异，但主要构成部件相似。阀控式密封铅酸蓄电池构造如图3-24所示。

正负极板是蓄电池的核心部件，是蓄电池的“心脏”，分为正极和负极。正极活性物质主要成分为二氧化铅，负极活性物质主要成分为铅。

隔板是由微孔橡胶、玻璃纤维等材料制成的，新型隔板由聚丙烯、聚乙烯等制成，其主要作用是防止正、负极板短路，使电解液中正、负离子顺利通过，延缓正、负极板活性物质的脱落，防止正、负极板因振动而损伤。因此，要求隔板孔率高、孔径小、耐酸、不分泌有害物质、在电解液中电阻小、具有化学稳定性。

电解液是蓄电池的重要组成部分，是由浓硫酸和净化水配置而成的，它的作用是传导电流和参加电化学反应。电解液的纯度和密度对电池容量和寿命有重要影响。

电池壳、盖是安装正、负极板和电解液的容器，应该耐酸、耐热、耐振。壳体多采用硬橡胶或聚丙烯塑料材料制成，为整体式结构，底部有凸起的肋条以搁置极板组。

排气栓一般由塑料材料制成，对电池起密封作用，阻止空气进入，防止极板氧化。同时可以将充电时电池内产生的气体排出电池，避免电池产生危险。(www.daowen.com)

除上述部件外，铅酸蓄电池单体内还有连接条、极柱、液面指示器等零部件。

上述电池构造构成一个电池单体（Cell）。为了增加铅酸电池的容量，一般由多块极板组成极群，即多块正极板和多块负极板分别用连接条（汇流排）焊接在一起，共同组成电池（Battery）。传统内燃机汽车用的12V铅酸起动电池就是由六个独立的铅酸电池单体组成的。

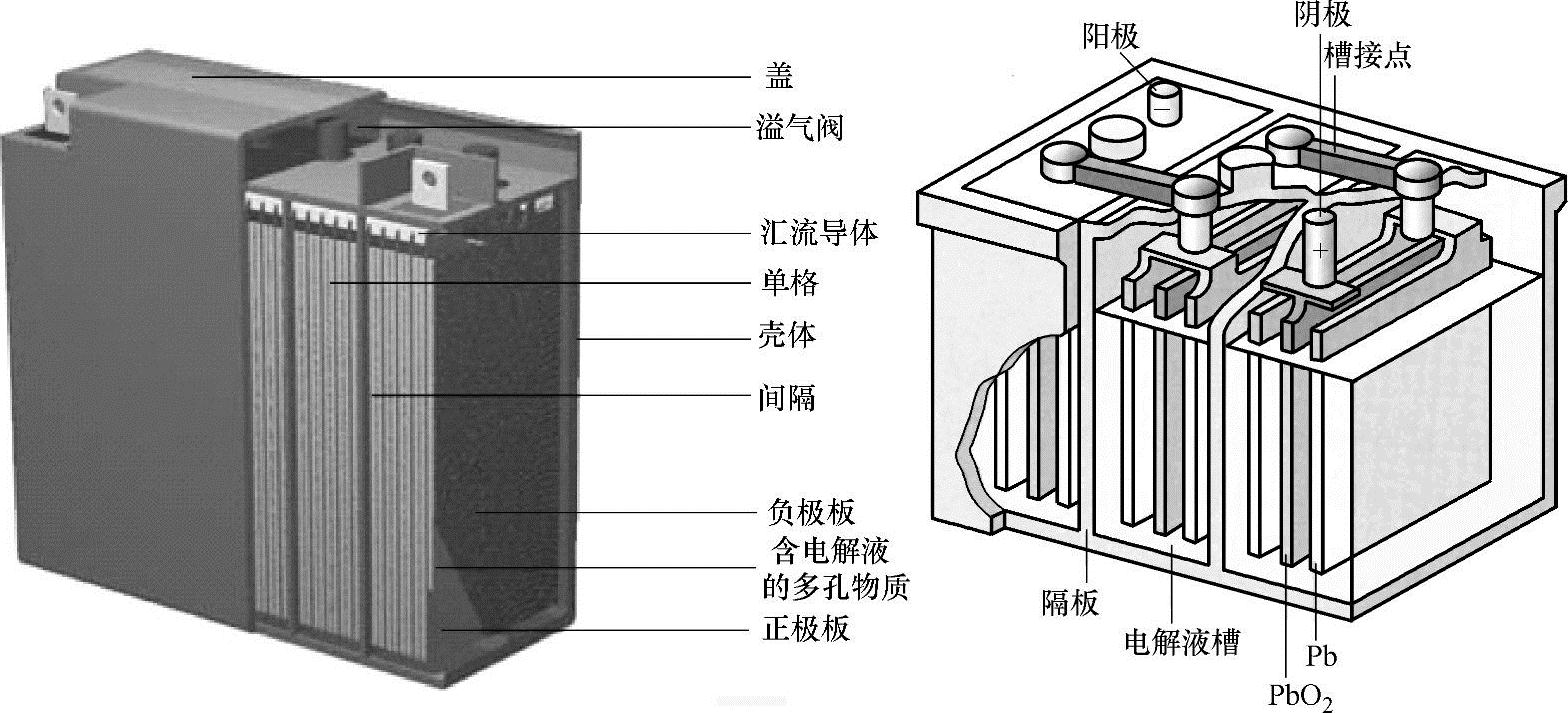

图3-24 阀控式密封铅酸蓄电池构造
