直流电机起动、调速与反转学习指南

1.直流电机的起动

将静止不动的电机的电路与电源接通,使电机的转动部分旋转起来,最后达到正常运转,叫做电机的起动。若不用任何起动设备而是将电机直接往电源上连接,这种起动方法叫做直接起动,其起动电流很大。当电机刚与电源接通时电枢还没有旋转,反电动势等于零,这时通过电枢的电流(即起动电流)应为


式中 U——电动机端电压;

Ef——电源电动势;

Rs——电动机内电阻

Iq——电动机起动电流。

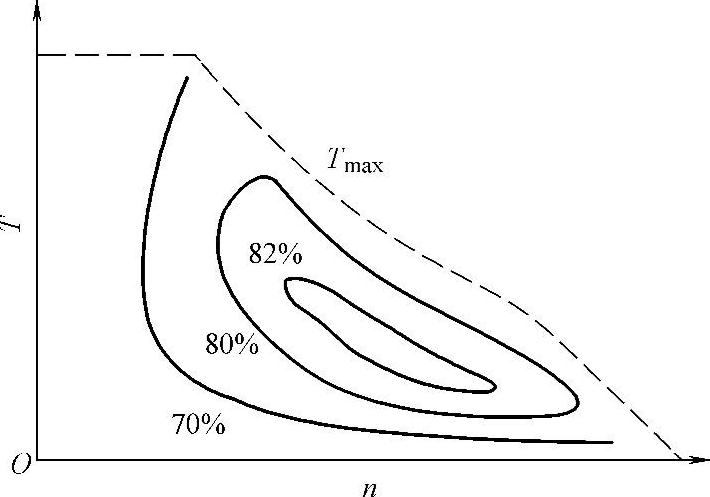

图2-16 他励直流电机的等效率特性曲线

因为电枢内电阻很小,外加电压又是额定值,所以电动机在直接起动时的电枢电流将比额定电流大十几倍,甚至几百倍。这样大的电流会使得换向器上产生强烈的火花,可能把换向器烧坏。所以,起动时必须在电枢电路中串联一个起动变阻器来减小起动电流,如图2-17所示。为了获得较大的起动转矩而又不至于使换向器受到损伤,一般把起动电流限制为电枢额定电流的1.5~2.5倍,即


利用式(2-2),可计算出所需起动电阻Rq的数值。在起动过程中,随着电动机转速的增加,电枢电流逐渐减小,起动电阻也应慢慢减小。待电动机转速达到额定值时,起动电阻应减小到零。

另外,在起动时,还应把励磁电路中的磁场变阻器Rs放在电阻最小的位置,以使磁通最大,这样,就可使电动机产生足够大的起动转矩,并使得反电动势增加较快,以缩短起动过程。

2.直流电机的调速

由并励直流电机的转速公式可知,电机的转速包括以下三种调节方法。

(1)改变供电线路的电压U 这种方法的调速范围很广泛,但必须具有专用的直流电源。采用发电机—电动机组以及可控硅整流电路均能得到可调节的电压。(www.daowen.com)

(2)改变电枢线路的电压降 在电枢电路中串联一个调速变阻器Rq可减小加在电枢上的电压,如图2-18所示。如果把Rq增大,则电阻电压降增大,转速n下降。这种方法因电枢电流较大,使得调速变阻器本身要消耗大量的功率,因此不经济


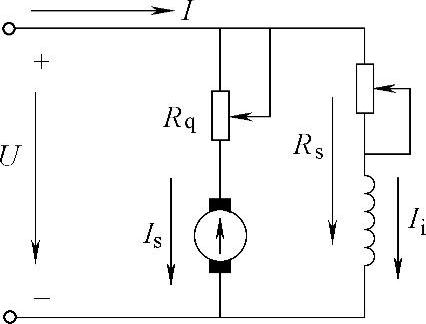

图2-17 串联起动变阻器的起动原理

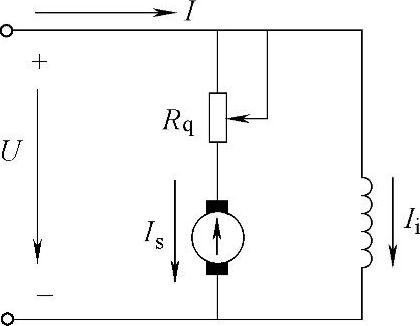

图2-18 串联调速变阻器调节转速的原理

(3)改变磁极磁通 在励磁电路中串接一个磁场变阻器可以调节电机转速,如图2-19所示。如果把磁场变阻器的阻值增加,则励磁电流减小,磁通也随之而减小,电机的转速便升高。一般励磁电路中的电流很小,在调速过程中磁场变阻器的能量损失也较小,比较经济,因此这种调速方法在电力拖动中应用甚广。

若串励电机也采用改变磁通的方法来调节转速,则磁场变阻器必须和串励绕组并联,如图2-20所示。当把磁场变阻器的阻值减小时,通过变阻器的电流增大,而通过串励绕组的电流减小,其所产生的磁通也随之减少,转速n升高,见式(2-1)。

3.直流电机的反转

电机的旋转方向是由电枢绕组的导体在磁场中的受力方向决定的。改变电枢电流的方向或改变磁场电流的方向,即可使直流电机反转。具体方法是将连接在电源上的电枢两端反接,或者将励磁绕组两端反接。如图2-21所示,若同时改变两电流的方向,则旋转方向仍旧不变。

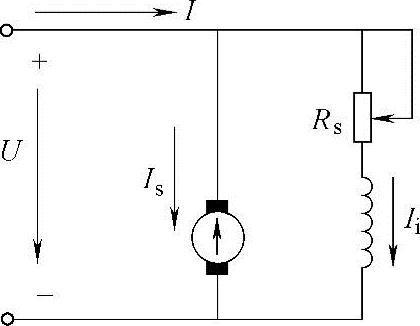

图2-19 串联磁场变阻器调节转速的原理

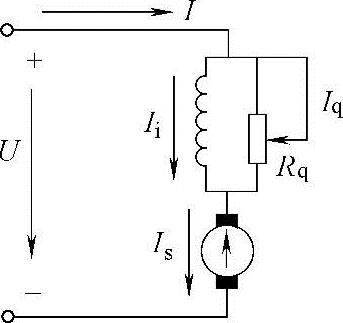

图2-20 并联磁场变阻器调节转速的原理

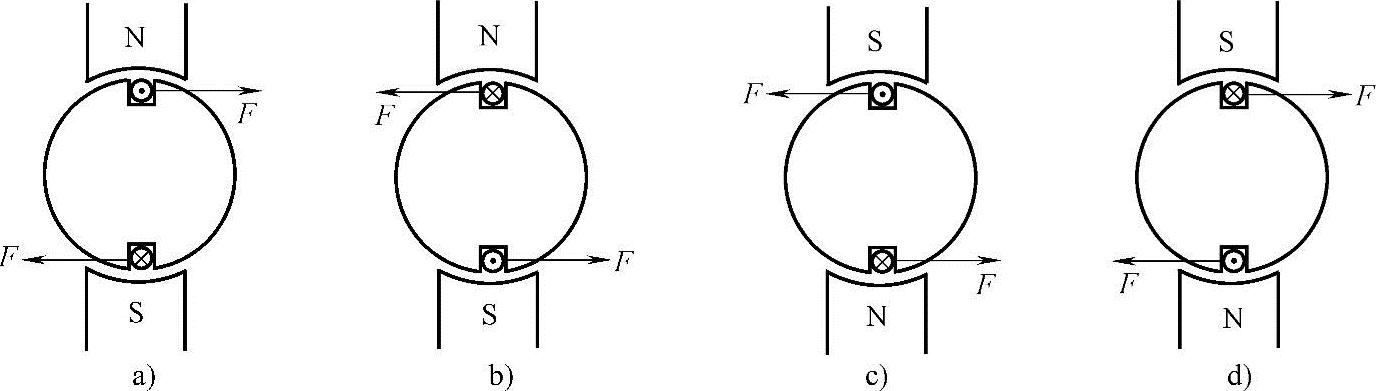

图2-21 直流电机的反转原理
