消防技术服务机构对某商业大厦中的湿式自动喷水灭火系统进行验收前检测。该大厦地上5层,地下1层,建筑高度22.8m,层高均为4.5m,每层建筑面积均为1080m2。五层经营地方特色风味餐饮,一至四层为服装、百货、手机电脑经营等,地下一层为停车库及设备用房。该大厦顶层的钢屋架采用自动喷水灭火系统保护,其给水管网串联接入大厦湿式自动喷水灭火系统的配水干管。大厦屋顶设置符合国家标准要求的高位消防水箱及稳压泵,消防水池和消防水泵房均设置在地下一层。消防水池为两路供水,有效容积为105m3且无消防水泵吸水井。自动喷水灭火系统的供水泵为两台流量为40L/s,扬程为0.85MPa的卧式离心水泵(一用一备)。

检查时发现:钢屋架处的自动喷水管网未设置独立的湿式报警阀,且未安装水流指示器,消防技术服务机构人员认为这种做法是错误的,随后又发现如下情况:消防水泵出水口处的止回阀下游与明杆闸阀之间的管路上安装了压力表,但吸水管路上未安装压力表;湿式报警阀的报警口与延迟器之间的阀门处于关闭状态,业主解释说,此阀一开,报警阀就异常灵敏而频繁动作报警。检测人员对于湿式报警阀相关的管路及附件、控制线路、模块、压力开关等进行了全面检查,未发现异常。

消防技术服务机构人员将末端试水装置打开,湿式报警阀、压力开关相继动作,主泵启动,运行15min后,在业主建议下,将其余各层喷淋系统给水管网上的试水阀打开,观察给水管网是否畅通。全部试水阀打开10min后,主泵仍运行,但出口压力表显示为零;切换至备用泵试验,结果同前。经核查,电气设备、主备用水泵均无故障。

根据以上材料,回答以下问题。

1.水泵出水管路处压力表的安装位置是否正确?说明理由。

2.有人说,水泵吸水管上应安装与出水管相同规格型号的压力表,这种说法是否正确?说明理由。

3.消防技术服务机构人员认为该大厦钢屋架处独立的自动喷水管网上应安装湿式报警阀及水流指示器,这种说法是否正确?简述理由。

4.分析有可能导致报警阀异常灵敏而频繁启动的原因,并给出解决方法。

5.分析有可能导致自动喷水灭火系统主、备用水泵出水管路压力为零的原因。

参考答案

案例1

1)存在问题:按规定方法测量水力警铃响度为65dB。正常情况下警铃声响度应不小于70dB。

2)由湿式系统的工作原理图可以得出自动喷水给水泵未启动的原因有:

①压力开关设定值不正确。

②消防联动控制设备中的控制模块损坏。

③水泵控制柜、联动控制设备的控制模式未设定在“自动”状态。

3)湿式自动喷水灭火器系统联动功能检查测试的方法:

①系统控制装置设置为“自动”控制方式,启动1只喷头或者开启末端试水装置,流量保持在0.94~1.5L/s,水流指示器、报警阀、压力开关、水力警铃和消防水泵等及时动作,并有相应组件的动作信号反馈到消防联动控制设备。

②打开阀门放水,使用流量计、压力表核定流量、压力,目测观察系统动作情况。

案例2

1.由于此建筑高度为137m>100m,所以屋顶设置有效容积为40m3的高位消防水箱是不符合消防规范的,因为消防规范要求建筑高度大于100m时,高位消防水箱的有效容积对于公共建筑不应小于50m3,对于住宅建筑不应小于36m3

2.屋顶消火栓静压、动压存在的问题:

1)建筑高度大于100m时,高层建筑最不利点消火栓静水压力不低于0.15MPa,当不能满足要求时,应设增压设施。

2)消火栓栓口动压力不应大于0.5MPa,但当大于0.7MPa时,必须设置减压装置。

3.检测方案:

1)室内消火栓的选型、规格应符合设计要求。

2)同一建筑物内设置的消火栓应采用统一规格的栓口、水枪和水带及配件。

3)试验用消火栓栓口处应设置压力表。

4)室内消火栓处应设置直接启动消防水泵的按钮,并设按钮保护设施,与按钮相连接的控制线应穿管保护。

5)当消火栓设置减压装置时,应检查减压装置是否符合设计要求。

6)室内消火栓应设置明显的永久固定标志。

4.存在的问题及解决的方案:

1)存在问题:在8个报警阀组前安装了1个比例式减压阀组,因为当连接两个及以上报警阀组时,应设置备用减压阀。

解决方法:增加备用减压阀组,同时注意1用1备的减压阀组应定期轮换工作,为使并列的两套减压阀通道能正常工作,常规一个月轮流交换一次,搁置时间过长减压通道死水结垢,减压元件阀芯会卡住失效。

2)存在问题:减压阀组前无过滤器。

解决方法:在减压阀的进口处安装过滤器,过滤器的孔网直径不宜小于4~5目/cm2,过流面积不应小于管道截面积的4倍。

3)存在问题:过滤器和减压阀前后没有设置压力表。

解决方法:在过滤器和减压阀前后设压力表,且压力表的表盘直径不应小于100mm,最大量程宜为设计压力的2倍。

4)存在问题:减压阀不定期出现超压现象。

解决方法:消防给水系统减压阀的减压比不宜大于4:1,可不进行气蚀校核,当减压比大于4:1时宜采用串联减压方式或选用双级减压阀。

【考点来源】《消防给水及消火栓系统技术规范》8.3.4,《建筑给水减压阀应用技术规范》3.4.1。

5)水力警铃不工作原因:

①产品质量问题或者安装调试不符合要求。

②控制口阻塞或者铃锤机构被卡住。

压力开关不工作原因:

①压力开关没有复位。

②压力开关损坏。

③压力开关设置值不正确。

④压力开关没有竖直安装在通往水力警铃的管道上,安装中进行了拆装改动。

⑤没有按照消防设计文件或者厂家提供的安装图样安装管网上的压力控制装置。

案例3

1.【答案】BDE

【解析】3.6.2 该建筑无法判断其火灾延续时间为2h还是3h,(火灾延续时间为2h时,消防水池的有效容积=(40×2×3.6+40×1×3.6)m3=432m3;火灾延续时间为3h时,消防水池的有效容积为576m3)故选项A错误。14.0.3-4每月应对消防水池、高位消防水池、高位消防水箱等消防水源设施的水位等进行一次检测;消防水池(箱)玻璃水位计两端的角阀在不进行水位观察时应关闭。选项C错误。4.3.9-2消防水池应设置就地水位显示装置,并应在消防控制中心或值班室等地点设置显示消防水池水位的装置,同时应有最高和最低报警水位。选项D正确。11.0.7-3消防控制室或值班室内消防控制柜或控制盘应能显示消防水池、高位消防水箱等水源的高水位、低水位报警信号,以及正常水位。选项B、E正确。

【考点来源】《消防给水及消火栓系统技术规范》3.6.2、4.3.9、11.0.7、14.0.3。

2.【答案】ADE

【解析】《消防给水及消火栓系统技术规范》:

11.0.1 消防水泵控制柜应设置在消防水泵房或专用消防水泵控制室内,并应符合下列要求:

1)消防水泵控制柜在平时应使消防水泵处于自动启泵状态。

2)当自动水灭火系统为开式系统,且设置自动启动确有困难时,经论证后消防水泵可设置在手动启动状态,并应确保24h有人工值班。因此,A选项正确。

火灾自动报警系统设计规范》:

4.3.1 联动控制方式,应由消火栓系统出水干管上设置的低压压力开关、高位消防水箱出水管上设置的流量开关或报警阀压力开关等信号作为触发信号,直接控制启动消火栓泵,联动控制不应受消防联动控制器处于自动或手动状态影响。B、C选项错误。由图2可以得出选项D、E正确。

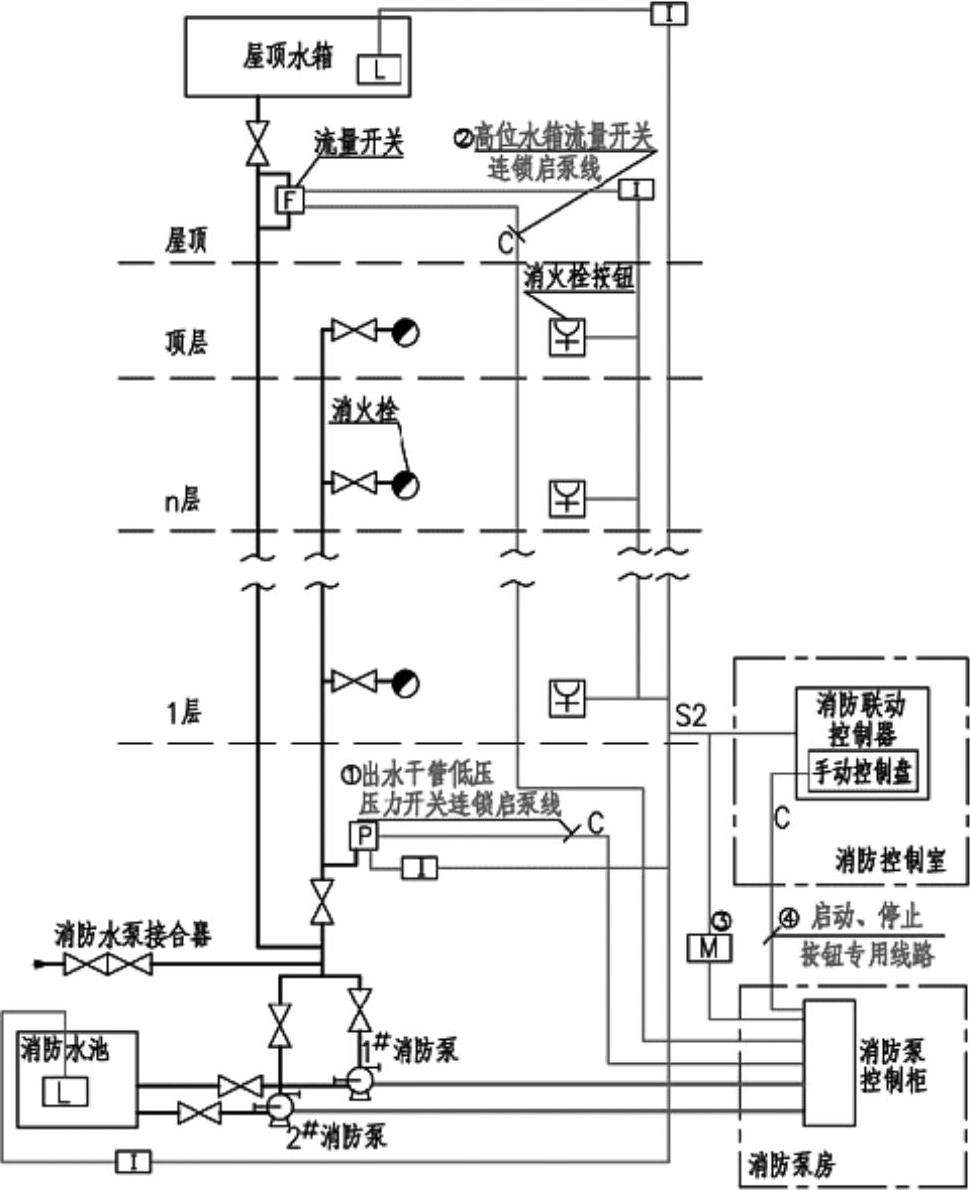

图2 湿式消火栓系统联动控制图

【考点来源】《消防给水及消火栓系统技术规范》11.0.1、《火灾自动报警系统设计规范》4.3.1。

3.【答案】BCD

【解析】5.3.4 设置稳压泵的临时高压消防给水系统应设置防止稳压泵频繁启停的技术措施,当采用气压水罐时,其调节容积应根据稳压泵启泵次数不大于15次/h计算确定,但有效储水容积不宜小于150L。本题屋顶消火栓系统稳压装置气压水罐的有效容积为120L,不符合规范要求。A选项错误,C选项正确。

13.2.6-2 工作泵、备用泵、吸水管、出水管及出水管上的泄压阀、水锤消除设施、止回阀、信号阀等的规格、型号、数量,应符合设计要求;吸水管、出水管上的控制阀应锁定在常开位置,并应有明显标记。B选项正确。

5.3.5 稳压泵吸水管应设置明杆闸阀,稳压泵出水管应设置消声止回阀和明杆闸阀。D选项正确。

11.0.6 稳压泵应由消防给水管网或气压水罐上设置的稳压泵自动启停泵压力开关或压力变送器控制。E选项错误。

【考点来源】《消防给水及消火栓系统技术规范》5.3.4、5.3.5、11.0.6、13.2.6。

4.【答案】ADE

【解析】5.2.5 高位消防水箱间应通风良好,不应结冰,当必须设置在严寒、寒冷等冬季结冰地区的非采暖房间时,应采取防冻措施,环境温度或水温不应低于5℃。A选项正确。

5.2.6-5 进水管的管径应满足消防水箱8h充满水的要求,但管径不应小于DN32,进水管宜设置液位阀或浮球阀。题干进水管管径为DN25,B选项错误。

5.2.6-9 高位消防水箱出水管管径应满足消防给水设计流量的出水要求,且不应小于DN100。C选项出水管管径为DN75,C选项错误。

11.0.7-3 消防控制室或值班室内消防控制柜或控制盘应能显示消防水池、高位消防水箱等水源的高水位、低水位报警信号,以及正常水位。D、E选项正确。

【考点来源】《消防给水及消火栓系统技术规范》5.2.5、5.2.6、11.0.7。

5.【答案】BCD

【解析】7.4.12-2 高层建筑、厂房、库房和室内净空高度超过8m的民用建筑等场所,消火栓栓口动压不应小于0.35MPa,且消防水枪充实水柱应按13m计算;其他场所,消火栓栓口动压不应小于0.25MPa,且消防水枪充实水柱应按10m计算。本题该建筑屋顶打开试验消火栓,放水3min后测量栓口的动压,测量值为0.21MPa,消防水枪充实水柱测量值为12m,故A、E选项错误。

11.0.7 消防控制室或值班室,应具有下列控制和显示功能:

1)消防控制柜或控制盘应设置专用线路连接的手动直接启泵按钮。

2)消防控制柜或控制盘应能显示消防水泵和稳压泵的运行状态。

3)消防控制柜或控制盘应能显示消防水池、高位消防水箱等水源的高水位、低水位报警信号,以及正常水位。故B、D选项正确。

尽管消防控制室可以显示消防水泵和稳压泵的运行状态,但是栓口动压、消防水枪充实水柱不符合规范要求,不能仅仅从加压泵的运行状态来排查,还可能是阀门存在问题、管网漏水等原因。故检查人员应到中间消防水泵房确认高区消火栓加压泵启动情况,C选项正确。

【考点来源】《消防给水及消火栓系统技术规范》7.4.12、11.0.7。

6.【答案】CE

【解析】6.2.3-1 采用消防水泵串联分区供水时,宜采用消防水泵转输水箱串联供水方式,当采用消防水泵转输水箱串联时,转输水箱的有效储水容积不应小于60m3,转输水箱可作为高位消防水箱。C选项正确。

5.2.1-1 当建筑高度大于150m时,临时高压消防给水系统的高位消防水箱的有效容积应满足初期火灾消防用水量的要求,并不应小于100m3。E选项正确。

【考点来源】《消防给水及消火栓系统技术规范》5.2.1、6.2.3。

7.【答案】BCE

【解析】11.0.2 消防水泵不应设置自动停泵的控制功能,停泵应由具有管理权限的工作人员根据火灾扑救情况确定,A选项错误。

11.0.7-1 消防控制柜或控制盘应设置专用线路连接的手动直接启泵按钮。

B选项正确。该建筑室内消火栓设计流量为40L/s,C选项正确。

11.0.3 消防水泵应确保从接到启泵信号到水泵正常运转的自动启动时间不应大于2min。D选项错误。

11.0.12 消防水泵控制柜应设置机械应急启泵功能,并应保证在控制柜内的控制线路发生故障时由有管理权限的人员在紧急时启动消防水泵。机械应急启动时,应确保消防水泵在报警后5.0min内正常工作。E选项正确。

【考点来源】《消防给水及消火栓系统技术规范》11.0.2、11.0.3、11.0.7、11.0.12。

8.【答案】CE

【解析】11.0.12 消防水泵控制柜应设置机械应急启泵功能,并应保证在控制柜内的控制线路发生故障时由有管理权限的人员在紧急时启动消防水泵。机械应急启动时,应确保消防水泵在报警后5.0min内正常工作。A选项正确。

11.0.10 消防水泵控制柜应采取防止被水淹没的措施。B选项正确。

11.0.9 消防水泵控制柜设置在专用消防水泵控制室时,其防护等级不应低于IP30;与消防水泵设置在同一空间时,其防护等级不应低于IP55。本题高区消火栓加压泵控制柜与消防水泵布置在同一房间,故防护等级不应低于IP55,C选项错误。

11.0.18 消防水泵控制柜应有显示消防水泵工作状态和故障状态的输出端子及远程控制消防水泵启动的输入端子。控制柜应具有自动巡检可调、显示巡检状态和信号等功能,且对话界面应有汉语语言,图标应便于识别和操作。D选项正确,E选项错误。

【考点来源】《消防给水及消火栓系统技术规范》11.0.9、11.0.10、11.0.12、11.0.18。

9.【答案】BD

【解析】14.0.3-4 每月应对消防水池、高位消防水池、高位消防水箱等消防水源设施的水位等进行一次检测。A选项错误。

14.0.4-1 每月应手动启动消防水泵运转一次,并应检查供电电源的情况。

B选项正确。

14.0.4-2 每周应模拟消防水泵自动控制的条件自动启动消防水泵运转一次,且应自动记录自动巡检情况,每月应检测记录。C选项错误。

14.0.6-3 系统上所有的控制阀门均应采用铅封或锁链固定在开启或规定的状态,每月应对铅封、锁链进行一次检查,当有破坏或损坏时应及时修理更换。D选项正确。

14.0.4-3 每日应对稳压泵的停泵启泵压力和启泵次数等进行检查和记录运行情况。E选项错误。

【考点来源】《消防给水及消火栓系统技术规范》14.0.3、14.0.4、14.0.6。

案例4

1.1)存在问题:选一喷头型号为ZSTX15-68(℃)不符合要求。

改正措施:应采用干式下垂型或直立型喷头。

原因:《自动喷水灭火系统设计规范》6.1.4,干式系统、预作用系统应采用直立型喷头或干式下垂型喷头。

喷头型号为ZSTX15-68(℃)表示:标准响应,下垂型,公称口径为15mm,公称动作温度为68℃的喷头。

2)存在问题:干式报警阀组数量不符合要求。

改正措施:应增加三台干式报警阀组。

原因:该堆垛储物仓库的自动喷水灭火系统设置场所的火灾危险等级为仓库危险级Ⅱ级,其喷水强度为22L/(min·m2),一只喷头的最大保护面积为9m2,由此可得出该仓库所需喷头个数为(2×7800/9)只≈1734只。

因为对于干式系统一个报警阀组控制的喷头数不宜超过500只。

所以该仓库需要配置至少4个干式报警阀组。因此应增设3台干式报警阀。

【考点来源】《自动喷水灭火系统设计规范》。

2.该仓库消防给水设施存在的主要问题如下:

1)消防水箱的最低有效水位不满足喷头最不利点处的静水压力要求。

原因:尽管消防水箱的最低有效水位满足最不利点消火栓设施的设置要求,但是喷头的设置高度是远远大于消火栓栓口的高度,因此消防水箱的最低有效水位不满足喷头最不利点处的静水压力要求。

2)消防水池的有效容积不满足要求。

消防水池的有效容积V=V室外+V室内+V自喷

该仓库室外消火栓的设计流量为45L/s,室内消火栓的设计流量为25L/s,火灾延续时间为3.0h,喷头喷水强度为22L/(min·m2),喷水持续时间为2h。

消防水池的有效容积V=(45×3.6×3+25×3.6×3+22×200×1.3×2×0.06)m3=1442.4m3

因为消防水池的总蓄水有效容积大于500m3时,宜设两格能独立使用的消防水池;当大于1000m3时,应设置能独立使用的两座消防水池。

所以,消防水池有效容积不足,同时注意独立设置的两座消防水池的连通应是管道连通。

【考点来源】《消防给水及消火栓系统技术规范》5.2.2、3.6.1,《自动喷水灭火系统设计规范》5.0.4-2、附录A。

3.①该仓库同时使用的消防水枪为5支。

②仓库的危险级别为仓库危险Ⅱ级。

③该仓库危险级为Ⅱ级,其储物高度为堆垛最高为6.3m介于6.0~7.5m之间,因此其喷水持续时间为2h。

【考点来源】《消防给水及消火栓系统技术规范》表3.5.2;《自动喷水灭火系统设计规范》5.0.4-2、附录。

4.干式自动喷水灭火系统试压及调试记录中存在的主要问题如下:

1)干式自动喷水灭火系统管网水压强度及严密性试验均采用气压试验替代。(www.daowen.com)

原因:①试验使用的介质不同:水压强度及严密性试验宜用水进行,而气压试验的介质宜采用空气或氮气。②干式系统不仅要做水压试验(水压强度试验和水压严密性试验)还要做气压试验:干式喷水灭火系统应做水压试验和气压试验。

2)未对管网进行冲洗。

原因:不对管网进行冲洗和水压强度试验就无法进行水压严密性试验。

3)干式报警阀调试记录中,没有发现开启系统试验阀后报警阀启动时间及水流到试验装置出口所需时间的记录值。

原因:干式报警阀调试时,开启系统试验阀,报警阀的启动时间、启动点压力、水流到试验装置出口所需时间,均应符合设计要求。

自动喷水灭火系统联动试验记录应由施工单位质量检查员填写,监理工程师(建设单位项目负责人)组织施工单位项目负责人等进行验收。

【考点来源】《自动喷水灭火系统施工及验收规范》6.1.1、6.1.2、6.2.3、6.3.2、7.2.5、7.2.7。

5.开启末端试水装置测试出的问题有:

1)干式报警阀水力警铃报警太迟,即系统排气充水时间过长,超过1min。

2)水力警铃报警不持续。

3)末端试水装置出水量不足。

造成以上故障的原因有:

1)报警阀组管路过长。

2)消防水箱的出水管连接在了湿式报警阀出水管道上,消防水池的管路连接正常,导致由高位消防水箱没有经过报警阀的进水侧而直接向管路系统供水,发生火灾后,闭式喷头动作后,使管网压力下降,加速器排气,报警阀上下腔由于下腔压力大于上腔使阀瓣打开,这时消防水箱里的水一部分流向配水管网,另一部分流向报警阀的下腔,这时水力警铃和压力开关先后动作,启动消防水泵由消防水池供水给整个管网系统。这样只有一部分水流向作用水力警铃,虽然水力警铃响了但是6.5min后才响,时间耽误在消防水箱的水是在阀瓣打开后才流入下腔进而推动水力警铃,而正常情况下水箱的水是直接流入下腔接着推动水力警铃的,后来水力警铃又不响了说明水箱的水用完,而末端试水装置的流量不足是因为水箱的位置设置不正确、压力不足。

【考点来源】《自动喷水灭火系统设计规范》8.0.9。

6.导致水流指示器始终不复位的原因:

1)浆片被管腔内杂物卡阻。

2)调整螺母与触头未调试到位。

3)电路接线脱落。

案例5

1.【答案】DE

【解析】(20×2×3.6-50×2)m3=44m3

4.3.4 当消防水池采用两路消防供水且在火灾情况下连续补水能满足消防要求时,消防水池的有效容积应根据计算确定,但不应小于100m3。当仅设有消火栓系统时不应小于50m3

【考点来源】《消防给水及消火栓系统技术规范》4.3.4。

2.【答案】DE

【解析】8.2.7 埋地管道采用钢丝网骨架塑料复合管时应符合下列规定:

1)钢丝网骨架塑料复合管的聚乙烯(PE)原材料不应低于PE80。

2)钢丝网骨架塑料复合管的内环向应力不应低于8.0Mpa。

3)钢丝网骨架塑料复合管的复合层应满足静压稳定性和剥离强度的要求。

4)钢丝网骨架塑料复合管及配套管件的熔体质量流动速率(MFR),应按现行国家标准《热塑性塑料熔体质量流动速率和熔体体积流动速率的测定》GB/T 3682规定的试验方法进行试验时,加工前后MFR变化不应超过±20%。

5)管材及连接管件应采用同一品牌产品,连接方式应采用可靠的电熔连接或机械连接。

6)管材耐静压强度应符合现行行业标准《埋地聚乙烯给水管道工程技术规程》CJJ 101的有关规定和设计要求。

7)钢丝网骨架塑料复合管道最小管顶覆土深度,在人行道下不宜小于0.80m,在轻型车行道下不应小于1.0m,且应在冰冻线下0.30m;在重型汽车道路或铁路高速公路下应设置保护套管,套管与钢丝网骨架塑料复合管的净距不应小于100mm。

8)钢丝网骨架塑料复合管道与热力管道间的距离,应在保证聚乙烯管道表面温度不超过40℃的条件下计算确定,但最小净距不应小于1.50m。小区所在地区冰冻线深度为0.85m,因此(0.85+0.3)m=1.15m。

【考点来源】《消防给水及消火栓系统技术规范》8.2.7。

3.【答案】ABCD

【解析】7.2.5 市政消火栓的保护半径不应超过150m,间距不应大于120m。

7.3.3 室外消火栓宜沿建筑周围均匀布置,且不宜集中布置在建筑一侧;建筑消防扑救面一侧的室外消火栓数量不宜少于2个。

7.2.6 市政消火栓应布置在消防车易于接近的人行道和绿地等地点,且不应妨碍交通,并应符合下列规定:

1)市政消火栓距路边不宜小于0.5m,并不应大于2.0m。

2)市政消火栓距建筑外墙或外墙边缘不宜小于5.0m。

3)市政消火栓应避免设置在机械易撞击的地点,确有困难时,应采取防撞措施。

【考点来源】《消防给水及消火栓系统技术规范》7.2.5、7.2.6、7.3.3。

4.【答案】ABD

【解析】13.2.13 消火栓验收应符合下列要求:

1)消火栓的设置场所、位置、规格、型号应符合设计要求和本规范第7.2节~第7.4节的有关规定。

2)室内消火栓的安装高度应符合设计要求。

3)消火栓的设置位置应符合设计要求和本规范第7章的有关规定,并应符合消防救援和火灾扑救工艺的要求。

4)消火栓的减压装置和活动部件应灵活可靠,栓后压力应符合设计要求。检查数量:抽查消火栓数量10%,且总数每个供水分区不应少于10个,合格率应为100%。

检查方法:对照图纸尺量检查。

【考点来源】《消防给水及消火栓系统技术规范》13.2.13。

5.【答案】DE

【解析】11.0.9 消防水泵控制柜设置在专用消防水泵控制室时,其防护等级不应低于IP30;与消防水泵设置在同一空间时,其防护等级不应低于IP55。案例中“消防水泵控制柜与消防水泵设置在同一房间”,因此消防水泵控制柜的IP等级不应低于55,答案为DE。

【考点来源】《消防给水及消火栓系统技术规范》11.0.9。

6.【答案】BCD

【解析】13.2.6 消防水泵验收应符合下列要求:

1)消防水泵运转应平稳,应无不良噪声的振动。

2)工作泵、备用泵、吸水管、出水管及出水管上的泄压阀、水锤消除设施、止回阀、信号阀等的规格、型号、数量,应符合设计要求;吸水管、出水管上的控制阀应锁定在常开位置,并应有明显标记。

3)消防水泵应采用自灌式引水方式,并应保证全部有效储水被有效利用。

4)分别开启系统中的每一个末端试水装置、试水阀和试验消火栓,水流指示器、压力开关、压力开关(管网)、高位消防水箱流量开关等信号的功能,均应符合设计要求。

5)打开消防水泵出水管上试水阀,当采用主电源启动消防水泵时,消防水泵应启动正常;关掉主电源,主、备电源应能正常切换;备用泵启动和相互切换正常;消防水泵就地和远程启停功能应正常。

6)消防水泵停泵时,水锤消除设施后的压力不应超过水泵出口设计额定压力的1.4倍。

7)消防水泵启动控制应置于自动启动挡。

8)采用固定和移动式流量计和压力表测试消防水泵的性能,水泵性能应满足设计要求。

检查数量:全数检查。

检查方法:直观检查和采用仪表检测。

条文说明:13.2.6本条验收的目的是检验消防水泵的动力和自动控制等可靠程度。即通过系统动作信号装置,如压力开关按键等能否启动消防水泵,主、备电源切换及启动是否安全可靠。

12.2.2 消防水泵和稳压泵的检验应符合下列要求:

1)消防水泵和稳压泵的流量、压力和电机功率应满足设计要求。

2)消防水泵产品质量应符合现行国家标准《消防泵》GB 6245、《离心泵技术条件(Ⅰ)类》GB/T 16907或《离心泵技术条件(Ⅱ类)》GB/T 5656的有关规定。

3)稳压泵产品质量应符合现行国家标准《离心泵技术条件(Ⅱ类)》GB/T 5656的有关规定。

4)消防水泵和稳压泵的电机功率应满足水泵全性能曲线运行的要求。

5)泵及电机的外观表面不应有碰损,轴心不应有偏心。检查数量:全数检查。

检查方法:直观检查和查验认证文件。

13.1.4 消防水泵调试应符合下列要求:

1)以自动直接启动或手动直接启动消防水泵时,消防水泵应在55s内投入正常运行,且应无不良噪声和振动;

2)以备用电源切换方式或备用泵切换启动消防水泵时,消防水泵应分别在1min或2min内投入正常运行;

3)消防水泵安装后应进行现场性能测试,其性能应与生产厂商提供的数据相符,并应满足消防给水设计流量和压力的要求;

4)消防水泵零流量时的压力不应超过设计工作压力的140%;当出流量为设计工作流量的150%时,其出口压力不应低于设计工作压力的65%。

检查数量:全数检查。

检查方法:用秒表检查。

【考点来源】《消防给水及消火栓系统技术规范》12.2.2、13.1.4、13.2.6。

7.【答案】ABD

【解析】4.3.1 联动控制方式,应由消火栓系统出水干管上设置的低压压力开关、高位消防水箱出水管上设置的流量开关或报警阀压力开关等信号作为触发信号,直接控制启动消火栓泵,联动控制不应受消防联动控制器处于自动或手动状态影响。当设置消火栓按钮时,消火栓按钮的动作信号应作为报警信号及启动消火栓泵的联动触发信号,由消防联动控制器联动控制消火栓泵的启动。

4.3.2 手动控制方式,应将消火栓泵控制箱(柜)的启动、停止按钮用专用线路直接连接至设置在消防控制室内的消防联动控制器的手动控制盘,并应直接手动控制消火栓泵的启动、停止。

消防水泵的自动和远程手动功能均失效,机械应急启动功能有效,说明控制回路继电器故障或者控制回路电气线路故障,A、B选项正确。C选项错误:若主电源故障,机械应急启动功能就不会有效。D选项正确:条文说明11.0.12压力开关、流量开关等弱电信号和硬拉线是通过继电器来自动启动消防泵的,如果弱电信号因故障或继电器等故障不能自动或手动启动消防泵时,应依靠消防泵房设置的机械应急启动装置启动消防泵。原理详见图3。

E选型错误:联动控制不应受消防联动控制器处于自动或手动状态影响。

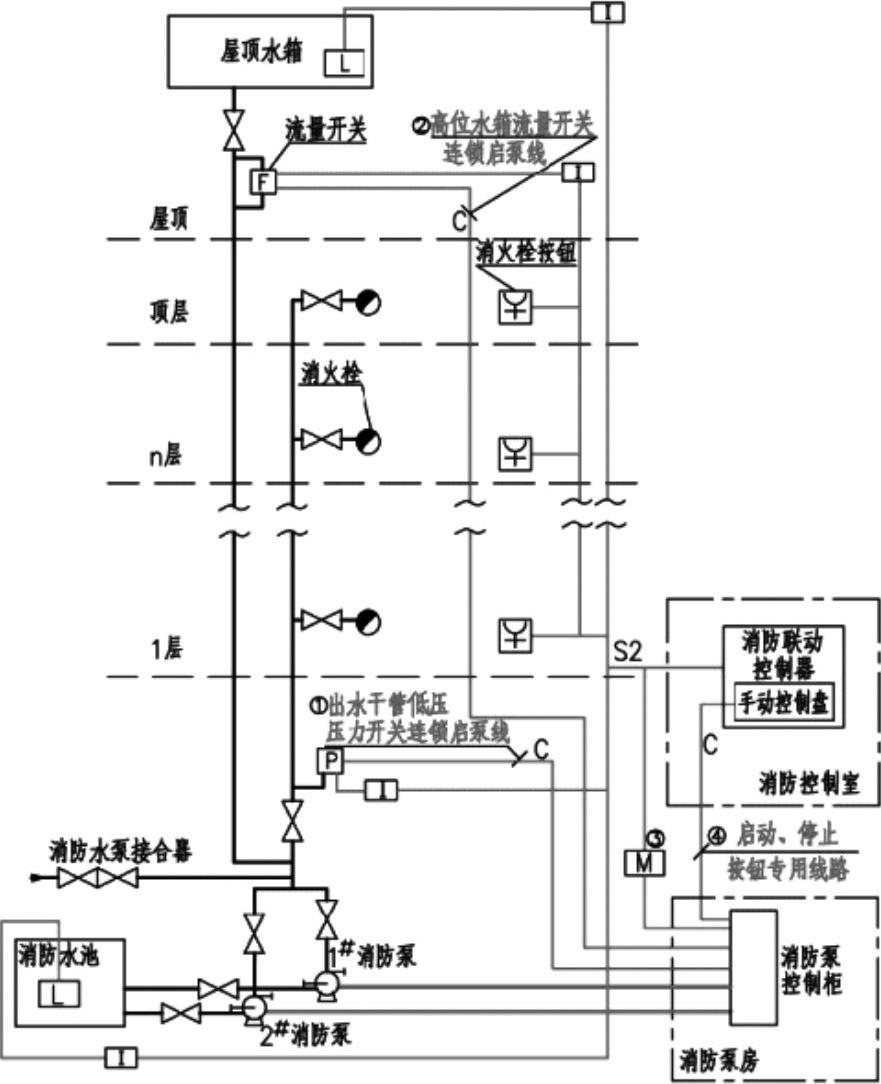

图3 原理图

【考点来源】《火灾自动报警系统设计规范》4.3.1、4.3.2。

8.【答案】AD

【解析】13.1.11 联锁试验应符合下列要求,并应按本规范表C.0.4的要求进行记录:

1)干式消火栓系统联锁试验,当打开1个消火栓或模拟1个消火栓的排气量排气时,干式报警阀(电动阀/电磁阀)应及时启动,压力开关应发出信号或联动启动消防防水泵,水力警铃动作应发出机械报警信号。

2)消防给水系统的试验管放水时,管网压力应持续降低,消防水泵出水干管上低压压力开关应能自动启动消防水泵;消防给水系统的试验管放水或高位消防水箱排水管放水时,高位消防水箱出水管上的流量开关应动作,且应能自动启动消防水泵。

3)自动启动时间应符合设计要求和本规范第11.0.3条的有关规定。检查数量:全数检查。

检查方法:直观检查。

条文说明:13.1.11本条是对消防给水系统和消火栓系统联动试验的要求。

自动喷水系统的联动试验见《自动喷水灭火系统施工及验收规范》GB 50261的有关规定。泡沫灭火系统见《泡沫灭火系统施工及验收规范》GB 50281,本规范没有规定的均应见相应的国家规范。

1)干式消火栓系统联动试验时,打开试验消火栓排气,干式报警阀应打开,水力警铃发出报警铃声,压力开关动作,启动消防水泵并向消防控制中心发出火警信号。

2)在消防水泵房打开试验排水管,管网压力降低,消防水泵出水干管上低压压力开关动作,自动启动消防水泵;消防给水系统的试验管放水或高位消防水箱排水管放水,高位消防水箱出水管上的流量开关动作自动启动消防水泵。

高位消防水箱出水管上设置的流量开关的动作流量应大于系统管网的泄流量。

通过上述试验,可验证系统的可靠性是否达到设计要求。

高位消防水箱出口处的流量开关,是用于监测水箱有水出流,达到一定的设定值,然后连锁启泵。案例中,系统管网泄漏量测试结果为0.75L/s,高位消防水箱出水管上设置流量开关,动作流量设定值为1.75L/s,在竣工验收三年后的日常运行中,消防水泵经常发生误动作。勘查原因后发现,高位消防水箱的补水量与竣工验收时相比,增加了1倍。说明系统管网有漏水部位,所以会出现消防水泵经常误动作,故应检测管道漏水点并补漏,提高流量开关的动作设定值,故答案为AD。

【考点来源】《消防给水及消火栓系统技术规范》

案例6

1.水泵出水管路处压力表的安装位置不正确。

理由:水泵出水管路处压力表应设在止回阀上游的泵的出水口处,平时不受压,保证压力表不受水锤的冲击。

2.这种说法是不正确的。

理由:消防水泵出水管压力表的最大量程不应低于其设计工作压力的2倍,且不应低于1.60MPa。

消防水泵吸水管宜设置真空表、压力表或真空压力表,压力表的最大量程应根据工程具体情况确定,但不应低于0.70MPa,真空表的最大量程宜为-0.10MPa。

【考点来源】《消防给水及消火栓系统技术规范》5.1.17。

3.1)安装设独立的报警阀组,这种说法是正确的。

理由:保护室内钢屋架等建筑构件的闭式系统,应设独立的报警阀组。钢屋架等建筑构件建立的闭式系统,功能与用于扑救地面火灾的闭式系统不同,为便于分别管理,规定单独设置报警阀组。

2)安装水流指示器,这种说法是不正确的。

理由:湿式报警阀组仅控制一个防火分区或一个层面的喷头时,由于报警阀组的水力警铃和压力开关已能发挥报告火灾部位的作用,故此种情况允许不设水流指示器。

【考点来源】《自动喷水灭火系统设计规范》6.2.1、6.3.1。

4.可能导致报警阀异常灵敏而频繁启动的原因如下:

1)未按照安装图样进行安装调试。

2)延迟器底部的节流孔被杂物堵塞,导致打开报警管路的阀门时,水由于压力波动,经报警通道进入延迟器的水流将延迟器注满并由出口溢出时,驱动水力警铃。

3)水源压力出现波动或冲击时,没有通过补偿器(或补水单向阀)使上、下腔压力保持一致。

4)系统管路渗漏严重,导致阀瓣打开,供水侧的水进入报警管路,水力警铃报警。

解决办法:

1)检查各组件安装情况,按照安装图样进行安装调试。

2)更换延迟器或者卸下延迟器,冲洗干净后重新安装回原位。

3)通过补偿器(或补水单向阀)使上、下腔压力保持一致。

4)全面检查系统管路,对出现渗漏的管道或者附件进行补漏或者更换。

5.可能导致自动喷水灭火系统主、备用水泵出水管路压力为零的原因:

1)消防水池的最低有效水位没有淹没卧式离心水泵的叶轮顶,即不满足自灌式吸水的条件。

2)旋流防止器故障,不满足自灌式吸水的条件。

3)消防水泵的吸水管上的明杆闸阀或带自锁装置的蝶阀没有打开。

4)消防水泵吸水管被堵塞或者过滤器孔径过小被杂物堵住。

5)压力表本身故障。

【考点来源】《消防给水及消火栓系统技术规范》5.1.12、5.1.13、5.1.15、5.1.17、

5.5.11。
