2018消防工程师资格考试重点规范精编

规范高频考点

3 基本参数

3.3 建筑物室外消火栓设计流量

3.3.1 建筑物室外消火栓设计流量,应根据建筑物的用途功能、体积、耐火等级火灾危险性等因素综合分析确定。

3.3.2 建筑物室外消火栓设计流量不应小于表3.3.2的规定。

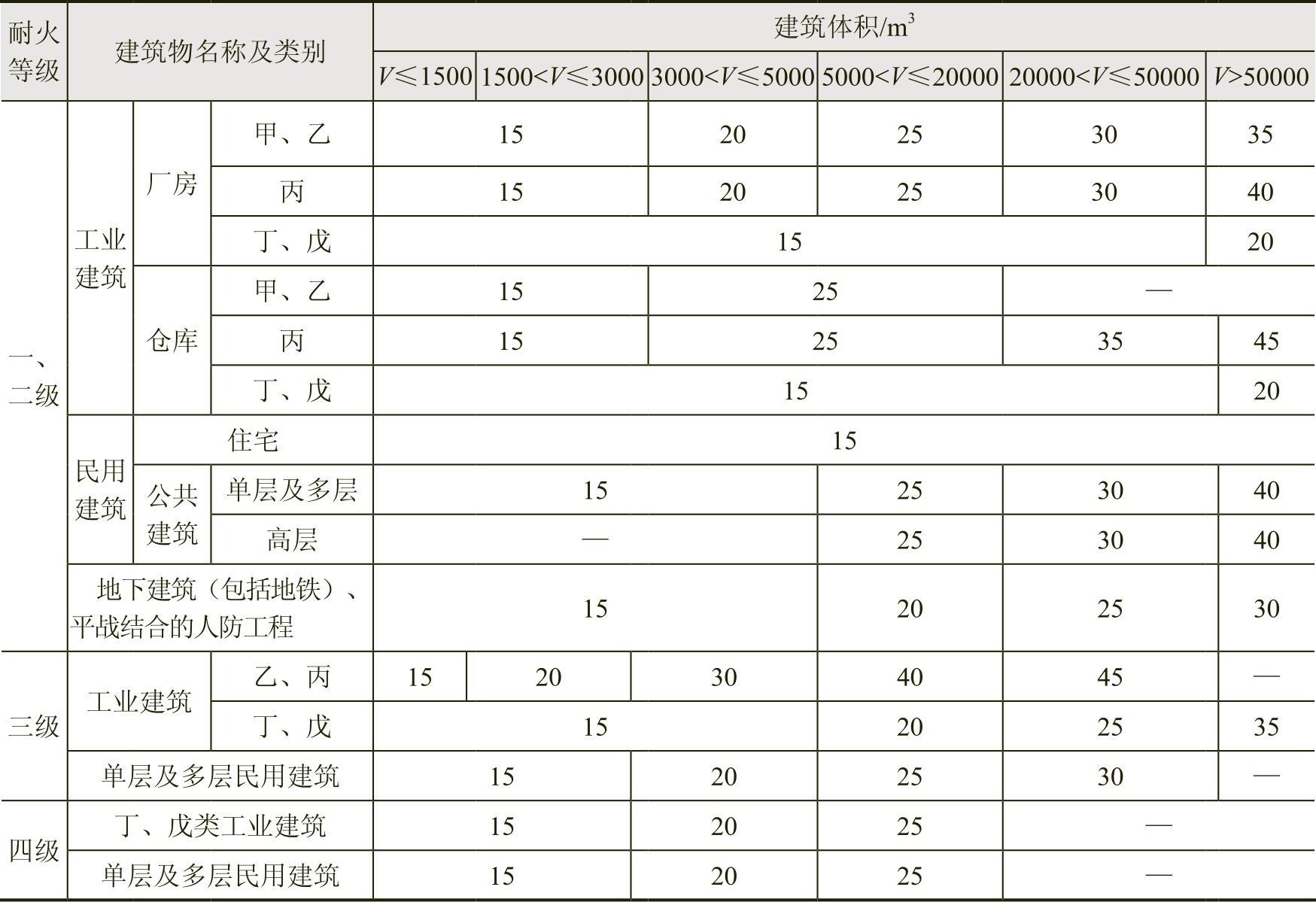

表3.3.2 建筑物室外消火栓设计流量 (单位:L/s)


注:1.成组布置的建筑物应按消火栓设计流量较大的相邻两座建筑物的体积之和确定。

2.火车站、码头和机场的中转库房,其室外消火栓设计流量应按相应耐火等级的丙类物品库房确定。

3.国家级文物保护单位的重点砖木、木结构的建筑物室外消火栓设计流量,按三级耐火等级民用建筑物消火栓设计流量确定。

4.当单座建筑的总建筑面积大于500000m2时,建筑物室外消火栓设计流量应按本表规定的最大值增加一倍。

3.3.3 宿舍、公寓等非住宅类居住建筑的室外消火栓设计流量,应按本规范表3.3.2中的公共建筑确定。

3.5 室内消火栓设计流量

3.5.1 建筑物室内消火栓设计流量,应根据建筑物的用途功能、体积、高度、耐火等级、火灾危险性等因素综合确定。

3.5.2 建筑物室内消火栓设计流量不应小于表3.5.2的规定。

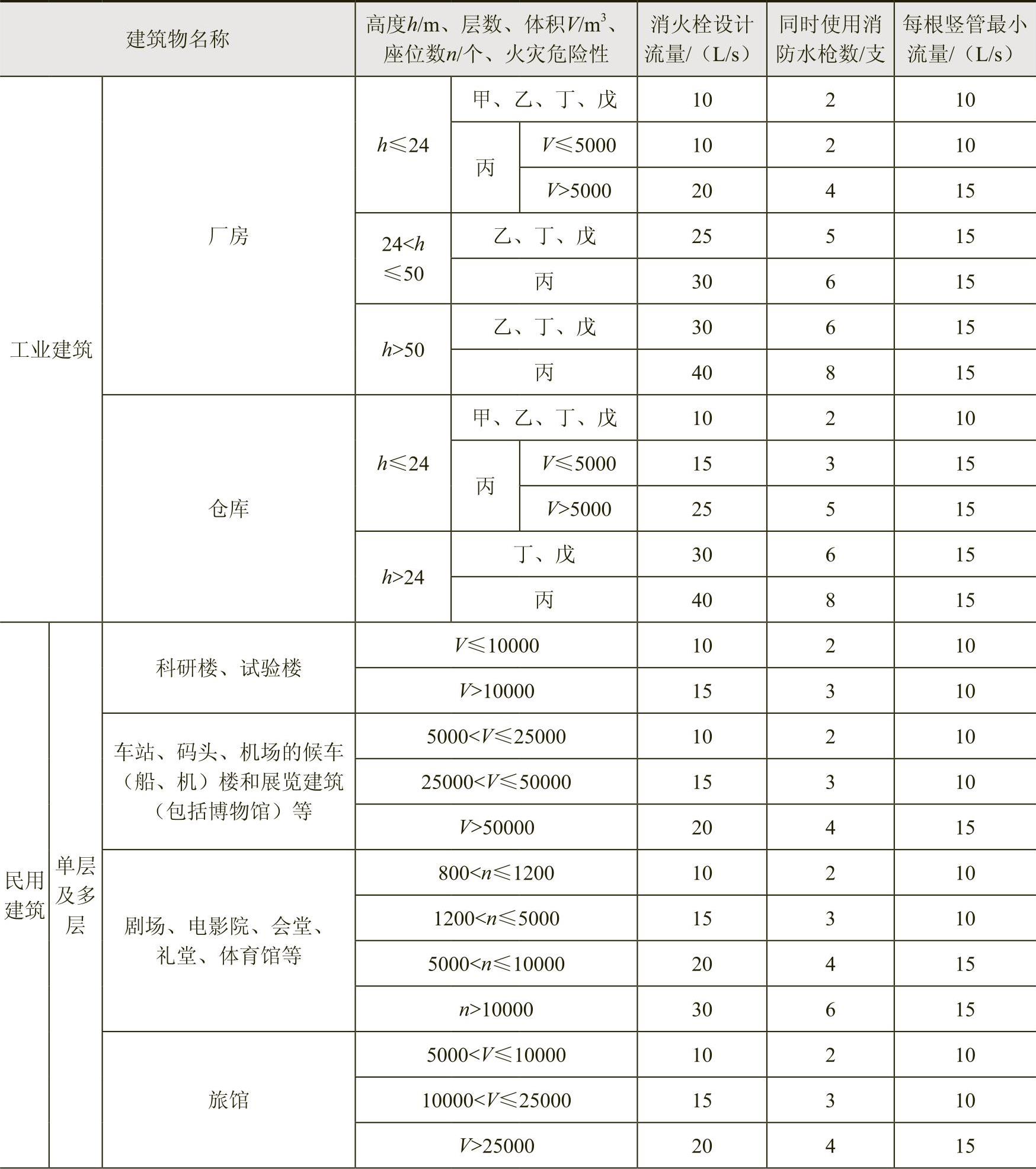

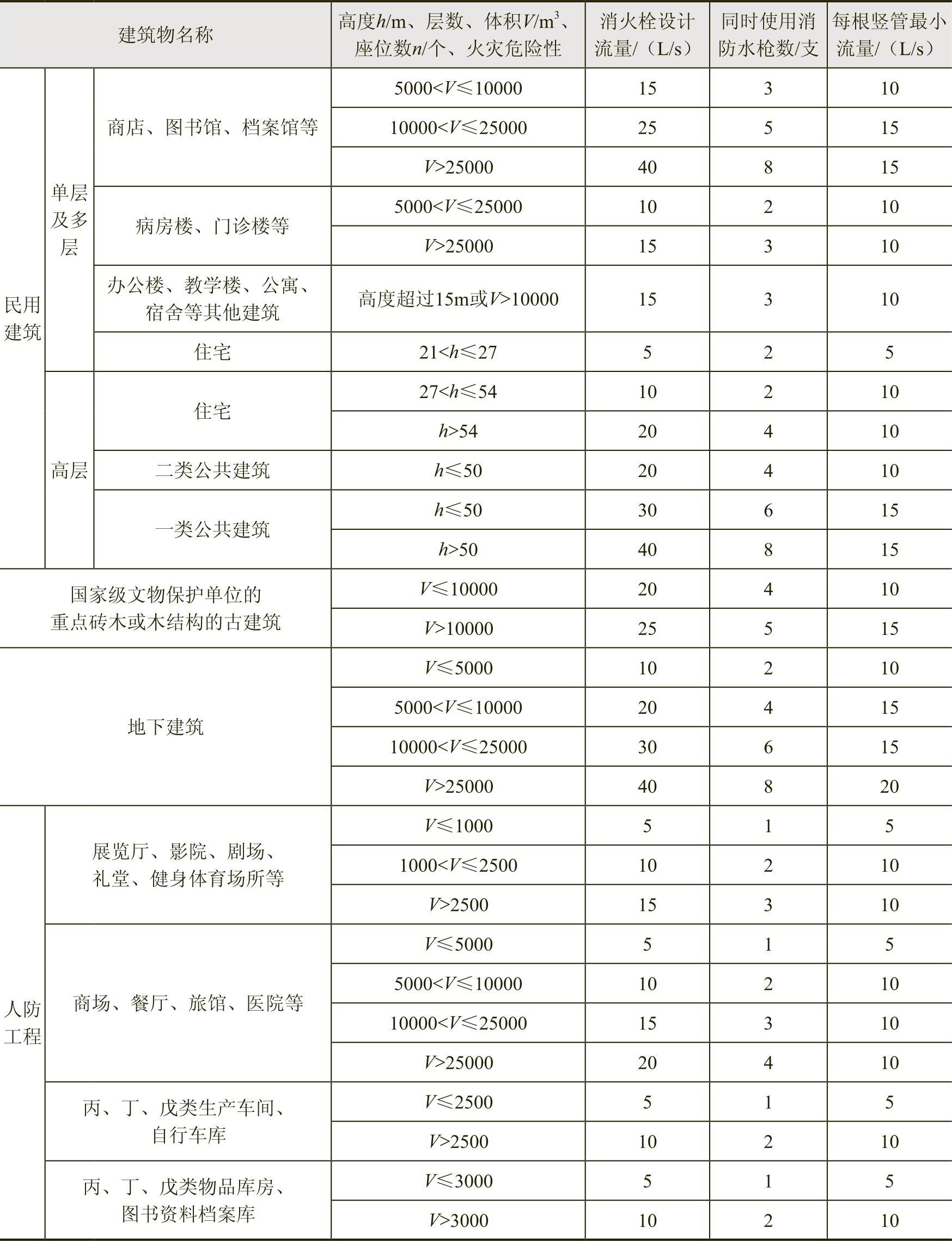

表3.5.2 建筑物室内消火栓设计流量


(续)


注:1.丁、戊类高层厂房仓库)室内消火栓的设计流量可按本表减少10L/s,同时使用消防水枪数量可按本表减少2支。

2.消防软管卷盘、轻便消防水龙及多层住宅楼梯间中的干式消防竖管,其消火栓设计流量可不计入室内消防给水设计流量。

3.当一座多层建筑有多种使用功能时,室内消火栓设计流量应分别按本表中不同功能计算,且应取最大值。

3.5.3 当建筑物室内设有自动喷水灭火系统、水喷雾灭火系统、泡沫灭火系统或固定消防炮灭火系统等一种或两种以上自动水灭火系统全保护时,高层建筑当高度不超过50m且室内消火栓设计流量超过20L/s时,其室内消火栓设计流量可按本规范表3.5.2减少5L/s;多层建筑室内消火栓设计流量可减少50%,但不应小于10L/s。

3.5.4 宿舍、公寓等非住宅类居住建筑的室内消火栓设计流量,当为多层建筑时,应按本规范表3.5.2中的宿舍、公寓确定,当为高层建筑时,应按本规范表3.5.2中的公共建筑确定。

3.6 消防用水量

3.6.1 消防给水一起火灾灭火用水量应按需要同时作用的室内外消防给水用水量之和计算,两座及以上建筑合用时,应取最大者,并应按下列公式计算:


式中 V——建筑消防给水一起火灾灭火用水总量(m3);

V1——室外消防给水一起火灾灭火用水量(m3);

V2——室内消防给水一起火灾灭火用水量(m3);

q1i——室外第i种水灭火系统的设计流量(L/s);

t1i——室外第i种水灭火系统的火灾延续时间(h);

n——建筑需要同时作用的室外水灭火系统数量;

q2i——室内第i种水灭火系统的设计流量(L/s);

t2i——室内第i种水灭火系统的火灾延续时间(h);

m——建筑需要同时作用的室内水灭火系统数量。

3.6.2 不同场所消火栓系统和固定冷却水系统的火灾延续时间不应小于表3.6.2的规定。

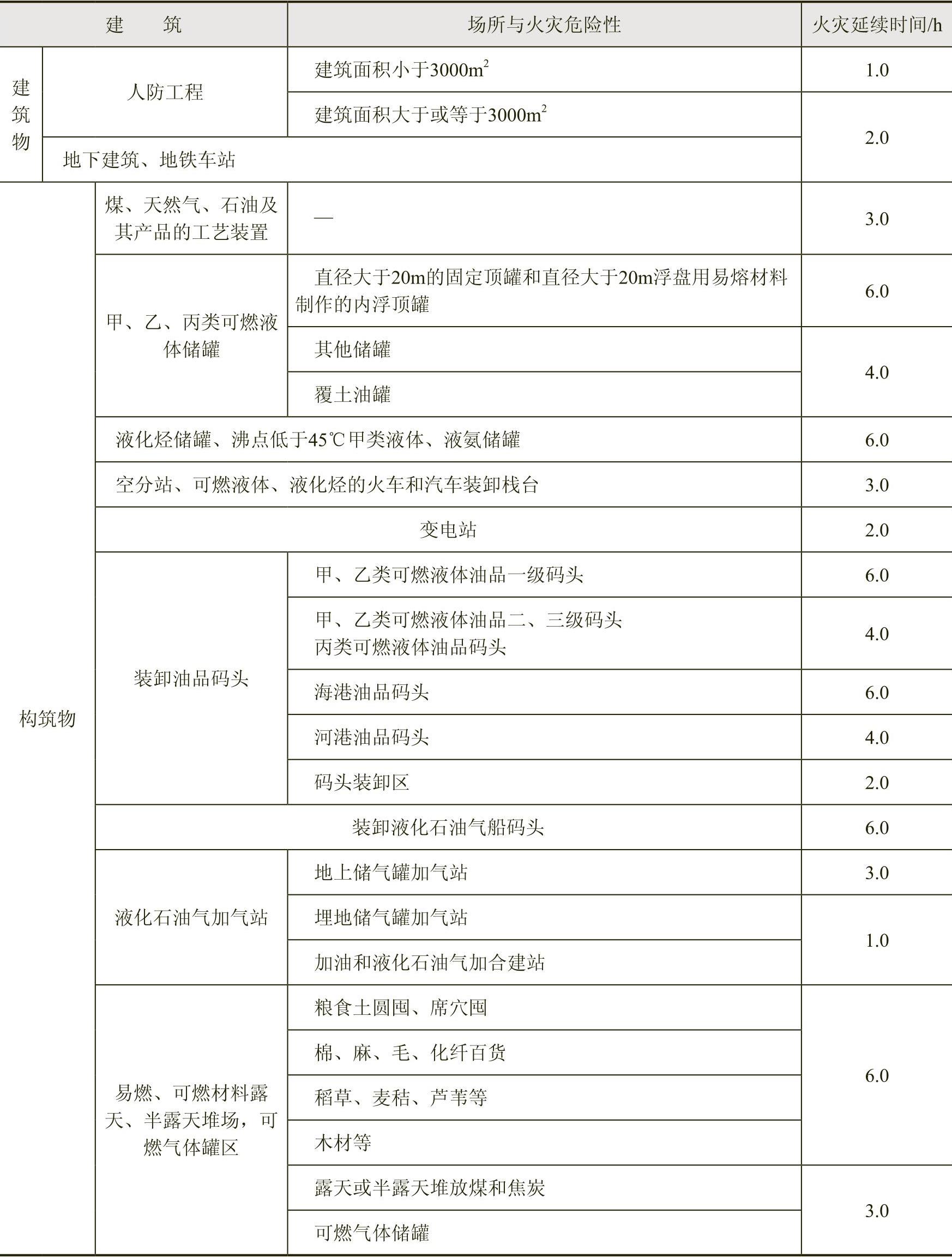

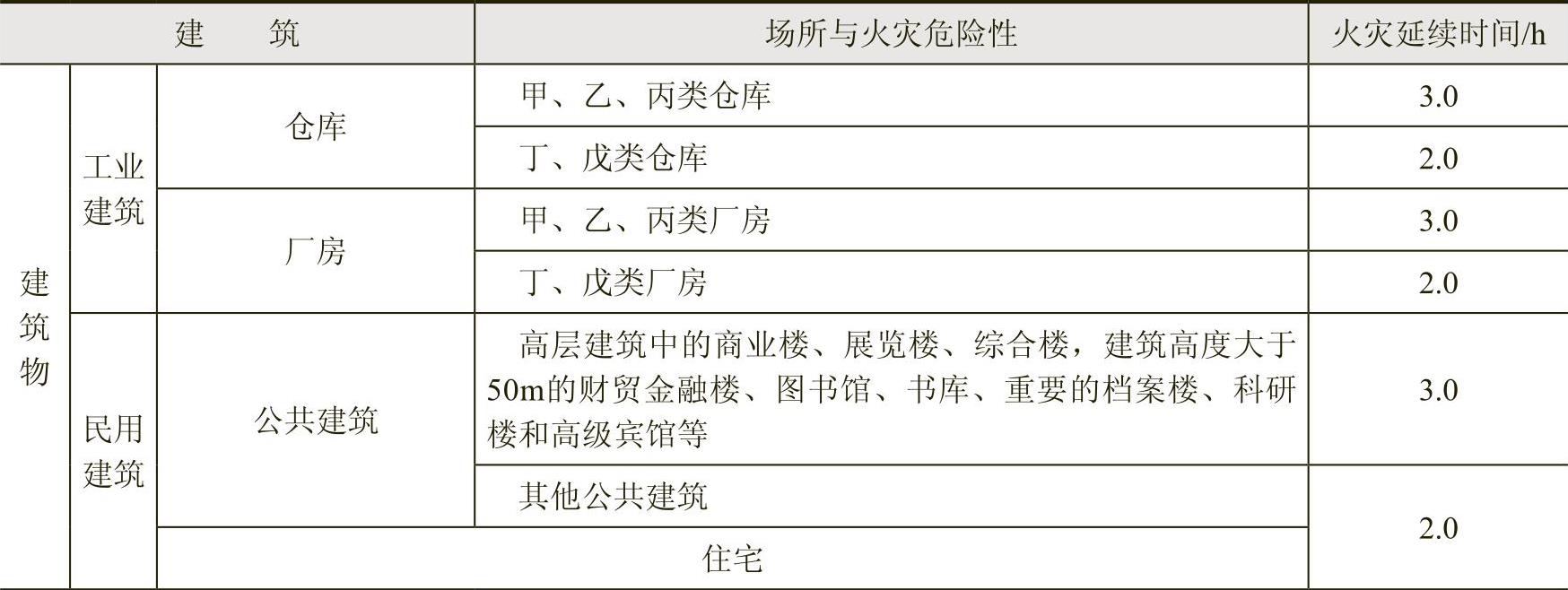

表3.6.2 不同场所的火灾延续时间


(续)


3.6.3 自动喷水灭火系统、泡沫灭火系统、水喷雾灭火系统、固定消防炮灭火系统、自动跟踪定位射流灭火系统等水灭火系统的火灾延续时间,应分别按现行国家标准《自动喷水灭火系统设计规范》GB 50084、《泡沫灭火系统设计规范》GB 50151、《水喷雾灭火系统设计规范》GB 50219和《固定消防炮灭火系统设计规范》GB 50338的有关规定执行。

3.6.4 建筑内用于防火分隔的防火分隔水幕和防护冷却水幕的火灾延续时间,不应小于防火分隔水幕或防护冷却火幕设置部位墙体的耐火极限。

4 消防水源

4.2 市政给水

4.2.1 当市政给水管网连续供水时,消防给水系统可采用市政给水管网直接供水。

4.2.2 用作两路消防供水的市政给水管网应符合下列要求:

1)市政给水厂应至少有两条输水干管向市政给水管网输水。

2)市政给水管网应为环状管网。

3)应至少有两条不同的市政给水干管上不少于两条引入管向消防给水系统供水。

4.3 消防水池

4.3.1 符合下列规定之一时,应设置消防水池:

1)当生产、生活用水量达到最大时,市政给水管网或入户引入管不能满足室内、室外消防给水设计流量。

2)当采用一路消防供水或只有一条入户引入管,且室外消火栓设计流量大于20L/s或建筑高度大于50m时。

3)市政消防给水设计流量小于建筑室内外消防给水设计流量。

4.3.2 消防水池有效容积的计算应符合下列规定:

1)当市政给水管网能保证室外消防给水设计流量时,消防水池的有效容积应满足在火灾延续时间内室内消防用水量的要求。

2)当市政给水管网不能保证室外消防给水设计流量时,消防水池的有效容积应满足火灾延续时间内室内消防用水量和室外消防用水量不足部分之和的要求。

4.3.3 消防水池进水管应根据其有效容积和补水时间确定,补水时间不宜大于48h,但当消防水池有效总容积大于2000m3时,不应大于96h。消防水池进水管管径应经计算确定,且不应小于DN100。

4.3.4 当消防水池采用两路消防供水且在火灾情况下连续补水能满足消防要求时,消防水池的有效容积应根据计算确定,但不应小于100m3,当仅设有消火栓系统时不应小于50m3

4.3.5 火灾时消防水池连续补水应符合下列规定:

1)消防水池应采用两路消防给水。

2)火灾延续时间内的连续补水流量应按消防水池最不利进水管供水量计算,并可按下式计算:

qf=3600Av (4.3.5)

式中 qf——火灾时消防水池的补水流量(m3/h);

A——消防水池进水管断面面积(m2);

v——管道内水的平均流速(m/s)。

3)消防水池进水管管径和流量应根据市政给水管网或其他给水管网的压力、入户引入管管径、消防水池进水管管径,以及火灾时其他用水量等经水力计算确定,当计算条件不具备时,给水管的平均流速不宜大于1.5m/s。

4.3.6 消防水池的总蓄水有效容积大于500m3时,宜设两格能独立使用的消防水池;当大于1000m3时,应设置能独立使用的两座消防水池。每格(或座)消防水池应设置独立的出水管,并应设置满足最低有效水位的连通管,且其管径应能满足消防给水设计流量的要求。

4.3.7 储存室外消防用水的消防水池或供消防车取水的消防水池,应符合下列规定:

1)消防水池应设置取水口(井),且吸水高度不应大于6.0m。

2)取水口(井)与建筑物(水泵房除外)的距离不宜小于15m。

3)取水口(井)与甲、乙、丙类液体储罐等构筑物的距离不宜小于40m。

4)取水口(井)与液化石油气储罐的距离不宜小于60m,当采取防止辐射热保护措施时,可为40m。

4.3.8 消防用水与其他用水共用的水池,应采取确保消防用水量不作他用的技术措施。

4.3.9 消防水池的出水、排水和水位应符合下列规定:

1)消防水池的出水管应保证消防水池的有效容积能被全部利用。

2)消防水池应设置就地水位显示装置,并应在消防控制中心或值班室等地点设置显示消防水池水位的装置,同时应有最高和最低报警水位。

3)消防水池应设置溢流水管和排水设施,并应采用间接排水。

4.3.10 消防水池的通气管和呼吸管等应符合下列规定:

1)消防水池应设置通气管。

2)消防水池通气管、呼吸管和溢流水管等应采取防止虫鼠等进入消防水池的技术措施。

4.3.11 高位消防水池的最低有效水位应能满足其所服务的水灭火设施所需的工作压力和流量,且其有效容积应满足火灾延续时间内所需消防用水量,并应符合下列规定:

1)高位消防水池的有效容积、出水、排水和水位,应符合本规范第4.3.8条和第4.3.9条的规定。

2)高位消防水池的通气管和呼吸管等应符合本规范第4.3.10条的规定。

3)除可一路消防供水的建筑物外,向高位消防水池供水的给水管不应少于两条。

4)当高层民用建筑采用高位消防水池供水的高压消防给水系统时,高位消防水池储存室内消防用水量确有困难,但火灾时补水可靠,其总有效容积不应小于室内消防用水量的50%。

5)高层民用建筑高压消防给水系统的高位消防水池总有效容积大于200m3时,宜设置蓄水有效容积相等且可独立使用的两格;当建筑高度大于100m时应设置独立的两座。每格或座应有一条独立的出水管向消防给水系统供水。

6)高位消防水池设置在建筑物内时,应采用耐火极限不低于2.00h的隔墙和1.50h的楼板与其他部位隔开,并应设甲级防火门;且消防水池及其支承框架与建筑构件应连接牢固。

5 供水设施

5.1 消防水泵

5.1.1 消防水泵宜根据可靠性、安装场所、消防水源、消防给水设计流量和扬程等综合因素确定水泵的形式,水泵驱动器宜采用电动机柴油机直接传动,消防水泵不应采用双电动机或基于柴油机等组成的双动力驱动水泵。

5.1.2 消防水泵机组应由水泵、驱动器和专用控制柜等组成;一组消防水泵可由同一消防给水系统的工作泵和备用泵组成。

5.1.3 消防水泵生产厂商应提供完整的水泵流量扬程性能曲线,并应标示流量、扬程、气蚀余量、功率效率等参数。

5.1.4 单台消防水泵的最小额定流量不应小于10L/s,最大额定流量不宜大于320L/s。

5.1.5 当消防水泵采用离心泵时,泵的形式宜根据流量、扬程、气蚀余量、功率和效率、转速、噪声,以及安装场所的环境要求等因素综合确定。

5.1.6 消防水泵的选择和应用应符合下列规定:

1)消防水泵的性能应满足消防给水系统所需流量和压力的要求。

2)消防水泵所配驱动器的功率应满足所选水泵流量扬程性能曲线上任何一点运行所需功率的要求。

3)当采用电动机驱动的消防水泵时,应选择电动机干式安装的消防水泵。

4)流量扬程性能曲线应为无驼峰、无拐点的光滑曲线,零流量时的压力不应大于设计工作压力的140%,且宜大于设计工作压力的120%。

5)当出流量为设计流量的150%时,其出口压力不应低于设计工作压力的65%。

6)泵轴的密封方式和材料应满足消防水泵在低流量时运转的要求。

7)消防给水同一泵组的消防水泵型号宜一致,且工作泵不宜超过3台。

8)多台消防水泵并联时,应校核流量叠加对消防水泵出口压力的影响。

5.1.7 消防水泵的主要材质应符合下列规定:

1)水泵外壳宜为球墨铸铁

2)叶轮宜为青铜不锈钢

5.1.8 当采用柴油机消防水泵时应符合下列规定:

1)柴油机消防水泵应采用压缩式点火型柴油机。

2)柴油机的额定功率应校核海拔高度和环境温度对柴油机功率的影响。

3)柴油机消防水泵应具备连续工作的性能,试验运行时间不应小于24h。

4)柴油机消防水泵的蓄电池应保证消防水泵随时自动启泵的要求。

5)柴油机消防水泵的供油箱应根据火灾延续时间确定,且油箱最小有效容积应按1.5L/kW配置,柴油机消防水泵油箱内储存的燃料不应小于50%的储量。

5.1.9 轴流深井泵宜安装于水井、消防水池和其他消防水源上,并应符合下列规定:

1)轴流深井泵安装于水井时,其淹没深度应满足其可靠运行的要求,在水泵出流量为150%设计流量时,其最低淹没深度应是第一个水泵叶轮底部水位线以上不少于3.20m,且海拔高度每增加300m,深井泵的最低淹没深度应至少增加0.30m。

2)轴流深井泵安装在消防水池等消防水源上时,其第一个水泵叶轮底部应低于消防水池的最低有效水位线,且淹没深度应根据水力条件经计算确定,并应满足消防水池等消防水源有效储水量或有效水位能全部被利用的要求;当水泵设计流量大于125L/s时,应根据水泵性能确定淹没深度,并应满足水泵气蚀余量的要求。

3)轴流深井泵的出水管与消防给水管网连接应符合本规范第5.1.13条第3款的规定。

4)轴流深井泵出水管的阀门设置应符合本规范第5.1.13条第5款和第6款的规定。

5)当消防水池最低水位低于离心水泵出水管中心线或水源水位不能保证离心水泵吸水时,可采用轴流深井泵,并应采用湿式深坑的安装方式安装于消防水池等消防水源上。

6)当轴流深井泵的电动机露天设置时,应有防雨功能。

7)其他应符合现行国家标准《室外给水设计规范》GB 50013的有关规定。

5.1.10 消防水泵应设置备用泵,其性能应与工作泵性能一致,但下列建筑除外:

1)建筑高度小于54m的住宅和室外消防给水设计流量小于等于25L/s的建筑。

2)室内消防给水设计流量小于等于10L/s的建筑。

5.1.11 一组消防水泵应在消防水泵房内设置流量和压力测试装置,并应符合下列规定:

1)单台消防水泵的流量不大于20L/s、设计工作压力不大于0.50MPa时,泵组应预留测量用流量计和压力计接口,其他泵组宜设置泵组流量和压力测试装置。

2)消防水泵流量检测装置的计量精度应为0.4级,最大量程的75%应大于最大一台消防水泵设计流量值的175%。

3)消防水泵压力检测装置的计量精度应为0.5级,最大量程的75%应大于最大一台消防水泵设计压力值的165%。

4)每台消防水泵出水管上应设置DN65的试水管,并应采取排水措施。

5.1.12 消防水泵吸水应符合下列规定:

1)消防水泵应采取自灌式吸水。

2)消防水泵从市政管网直接抽水时,应在消防水泵出水管上设置有空气隔断的倒流防止器。

3)当吸水口处无吸水井时,吸水口处应设置旋流防止器。

5.1.13 离心式消防水泵吸水管、出水管和阀门等,应符合下列规定:

1)一组消防水泵,吸水管不应少于两条,当其中一条损坏或检修时,其余吸水管应仍能通过全部消防给水设计流量。

2)消防水泵吸水管布置应避免形成气囊。

3)一组消防水泵应设不少于两条的输水干管与消防给水环状管网连接,当其中一条输水管检修时,其余输水管应仍能供应全部消防给水设计流量。

4)消防水泵吸水口的淹没深度应满足消防水泵在最低水位运行安全的要求,吸水管喇叭口在消防水池最低有效水位下的淹没深度应根据吸水管喇叭口的水流速度和水力条件确定,但不应小于600mm,当采用旋流防止器时,淹没深度不应小于200mm。

5)消防水泵的吸水管上应设置明杆闸阀或带自锁装置的蝶阀,但当设置暗杆阀门时应设有开启刻度和标志;当管径超过DN300时,宜设置电动阀门。

6)消防水泵的出水管上应设止回阀、明杆闸阀;当采用蝶阀时,应带有自锁装置;当管径大于DN300时,宜设置电动阀门。

7)消防水泵吸水管的直径小于DN250时,其流速宜为1.0~1.2m/s;直径大于DN250时,宜为1.2~1.6m/s。

8)消防水泵出水管的直径小于DN250时,其流速宜为1.5~2.0m/s;直径大于DN250时,宜为2.0~2.5m/s。

9)吸水井的布置应满足井内水流顺畅、流速均匀、不产生涡漩的要求,并应便于安装施工。

10)消防水泵的吸水管、出水管道穿越外墙时,应采用防水套管;当穿越墙体和楼板时,应符合本规范第12.3.19条第5款的要求。

11)消防水泵的吸水管穿越消防水池时,应采用柔性套管;采用刚性防水套管时应在水泵吸水管上设置柔性接头,且管径不应大于DN150。

5.1.14 当有两路消防供水且允许消防水泵直接吸水时,应符合下列规定:

1)每一路消防供水应满足消防给水设计流量和火灾时必须保证的其他用水。

2)火灾时室外给水管网的压力从地面算起不应小于0.10MPa。

3)消防水泵扬程应按室外给水管网的最低水压计算,并应以室外给水的最高水压校核消防水泵的工作工况。

5.1.15 消防水泵吸水管可设置管道过滤器,管道过滤器的过水面积应大于管道过水面积的4倍,且孔径不宜小于3mm。

5.1.16 临时高压消防给水系统应采取防止消防水泵低流量空转过热的技术措施。

5.1.17 消防水泵吸水管和出水管上应设置压力表,并应符合下列规定:

1)消防水泵出水管压力表的最大量程不应低于其设计工作压力的2倍,且不应低于1.60MPa。

2)消防水泵吸水管宜设置真空表、压力表或真空压力表,压力表的最大量程应根据工程具体情况确定,但不应低于0.70MPa,真空表的最大量程宜为-0.10MPa。

3)压力表的直径不应小于100mm,应采用直径不小于6mm的管道与消防水泵进出口管相接,并应设置关断阀门。

5.2 高位消防水箱

5.2.1 临时高压消防给水系统的高位消防水箱的有效容积应满足初期火灾消防用水量的要求,并应符合下列规定:

1)一类高层公共建筑,不应小于36m3,但当建筑高度大于100m时,不应小于50m3,当建筑高度大于150m时,不应小于100m3

2)多层公共建筑、二类高层公共建筑和一类高层住宅,不应小于18m3,当一类高层住宅建筑高度超过100m时,不应小于36m3

3)二类高层住宅,不应小于12m3

4)建筑高度大于21m的多层住宅,不应小于6m3

5)工业建筑室内消防给水设计流量当小于或等于25L/s时,不应小于12m3,大于25L/s时,不应小于18m3

6)总建筑面积大于10000m2且小于30000m2的商店建筑,不应小于36m3,总建筑面积大于30000m2的商店,不应小于50m3,当与本条第1款规定不一致时应取其较大值。

5.2.2高位消防水箱的设置位置应高于其所服务的水灭火设施,且最低有效水位应满足水灭火设施最不利点处的静水压力,并应按下列规定确定:

1)一类高层公共建筑,不应低于0.10MPa,但当建筑高度超过100m时,不应低于0.15MPa。

2)高层住宅、二类高层公共建筑、多层公共建筑,不应低于0.07MPa,多层住宅不宜低于0.07MPa。

3)工业建筑不应低于0.10MPa,当建筑体积小于20000m3时,不宜低于0.07MPa。

4)自动喷水灭火系统等自动水灭火系统应根据喷头灭火需求压力确定,但最小不应小于0.10MPa。

5)当高位消防水箱不能满足本条第1款~第4款的静压要求时,应设稳压泵。

5.2.3 高位消防水箱可采用热浸锌镀锌钢板、钢筋混凝土不锈钢板等建造。

5.2.4 高位消防水箱的设置应符合下列规定:

1)当高位消防水箱在屋顶露天设置时,水箱的人孔以及进出水管的阀门等应采取锁具或阀门箱等保护措施。

2)严寒、寒冷等冬季冰冻地区的消防水箱应设置在消防水箱间内,其他地区宜设置在室内,当必须在屋顶露天设置时,应采取防冻隔热等安全措施。

3)高位消防水箱与基础应牢固连接。

5.2.5 高位消防水箱间应通风良好,不应结冰,当必须设置在严寒、寒冷等冬季结冰地区的非采暖房间时,应采取防冻措施,环境温度或水温不应低于5℃。

5.2.6 高位消防水箱应符合下列规定:

1)高位消防水箱的有效容积、出水、排水和水位等,应符合本规范第4.3.8条和第4.3.9条的规定。

2)高位消防水箱的最低有效水位应根据出水管喇叭口和防止旋流器的淹没深度确定,当采用出水管喇叭口时,应符合本规范第5.1.13条第4款的规定;当采用防止旋流器时应根据产品确定,且不应小于150mm的保护高度。

3)高位消防水箱的通气管、呼吸管等应符合本规范第4.3.10条的规定。

4)高位消防水箱外壁与建筑本体结构墙面或其他池壁之间的净距,应满足施工或装配的需要,无管道的侧面,净距不宜小于0.7m;安装有管道的侧面,净距不宜小于1.0m,且管道外壁与建筑本体墙面之间的通道宽度不宜小于0.6m,设有人孔的水箱顶,其顶面与其上面的建筑物本体板底的净空不应小于0.8m。

5)进水管的管径应满足消防水箱8h充满水的要求,但管径不应小于DN32,进水管宜设置液位阀或浮球阀。

6)进水管应在溢流水位以上接入,进水管口的最低点高出溢流边缘的高度应等于进水管管径,但最小不应小于100mm,最大不应大于150mm。

7)当进水管为淹没出流时,应在进水管上设置防止倒流的措施或在管道上设置虹吸破坏孔和真空破坏器,虹吸破坏孔的孔径不宜小于管径的1/5,且不应小于25mm。但当采用生活给水系统补水时,进水管不应淹没出流。

8)溢流管的直径不应小于进水管直径的2倍,且不应小于DN100,溢流管的喇叭口直径不应小于溢流管直径的1.5~2.5倍。

9)高位消防水箱出水管管径应满足消防给水设计流量的出水要求,且不应小于DN100。

10)高位消防水箱出水管应位于高位消防水箱最低水位以下,并应设置防止消防用水进入高位消防水箱的止回阀。

11)高位消防水箱的进、出水管应设置带有指示启闭装置的阀门。

5.3 稳压泵

5.3.1 稳压泵宜采用离心泵,并宜符合下列规定:

1)宜采用单吸单级或单吸多级离心泵。

2)泵外壳和叶轮等主要部件的材质宜采用不锈钢。

5.3.2 稳压泵的设计流量应符合下列规定:

1)稳压泵的设计流量不应小于消防给水系统管网的正常泄漏量和系统自动启动流量。

2)消防给水系统管网的正常泄漏量应根据管道材质、接口形式等确定,当没有管网泄漏量数据时,稳压泵的设计流量宜按消防给水设计流量的1%~3%计,且不宜小于1L/s。

3)消防给水系统所采用报警阀压力开关等自动启动流量应根据产品确定。

5.3.3 稳压泵的设计压力应符合下列要求:

1)稳压泵的设计压力应满足系统自动启动和管网充满水的要求。

2)稳压泵的设计压力应保持系统自动启泵压力设置点处的压力在准工作状态时大于系统设置自动启泵压力值,且增加值宜为0.07~0.10MPa。

3)稳压泵的设计压力应保持系统最不利点处水灭火设施在准工作状态时的静水压力应大于0.15MPa。

5.3.4 设置稳压泵的临时高压消防给水系统应设置防止稳压泵频繁启停的技术措施,当采用气压水罐时,其调节容积应根据稳压泵启泵次数不大于15次/h计算确定,但有效储水容积不宜小于150L。

5.3.5 稳压泵吸水管应设置明杆闸阀,稳压泵出水管应设置消声止回阀和明杆闸阀。

5.3.6 稳压泵应设置备用泵。

5.4 消防水泵接合器

5.4.1 下列场所的室内消火栓给水系统应设置消防水泵接合器:

1)高层民用建筑。

2)设有消防给水的住宅、超过五层的其他多层民用建筑。

3)超过2层或建筑面积大于10000m2的地下或半地下建筑(室)、室内消火栓设计流量大于10L/s平战结合的人防工程。

4)高层工业建筑和超过四层的多层工业建筑。

5)城市交通隧道

5.4.2 自动喷水灭火系统、水喷雾灭火系统、泡沫灭火系统和固定消防炮灭火系统等水灭火系统,均应设置消防水泵接合器。

5.4.3 消防水泵接合器的给水流量宜按每个10~15L/s计算。每种水灭火系统的消防水泵接合器设置的数量应按系统设计流量经计算确定,但当计算数量超过3个时,可根据供水可靠性适当减少。

5.4.4 临时高压消防给水系统向多栋建筑供水时,消防水泵接合器应在每座建筑附近就近设置。

5.4.5 消防水泵接合器的供水范围,应根据当地消防车的供水流量和压力确定。

5.4.6 消防给水为竖向分区供水时,在消防车供水压力范围内的分区,应分别设置水泵接合器;当建筑高度超过消防车供水高度时,消防给水应在设备层等方便操作的地点设置手抬泵或移动泵接力供水的吸水和加压接口。

5.4.7 水泵接合器应设在室外便于消防车使用的地点,且距室外消火栓或消防水池的距离不宜小于15m,并不宜大于40m。

5.4.8 墙壁消防水泵接合器的安装高度距地面宜为0.70m;与墙面上的门、窗、孔、洞的净距离不应小于2.0m,且不应安装在玻璃幕墙下方;地下消防水泵接合器的安装,应使进水口与井盖底面的距离不大于0.40m,且不应小于井盖的半径。

5.4.9 水泵接合器处应设置永久性标志铭牌,并应标明供水系统、供水范围和额定压力。

5.5 消防水泵房

5.5.9 消防水泵房的设计应根据具体情况设计相应的采暖、通风和排水设施,并应符合下列规定:

1)严寒、寒冷等冬季结冰地区采暖温度不应低于10℃,但当无人值守时不应低于5℃。

2)消防水泵房的通风宜按6次/h设计。

3)消防水泵房应设置排水设施。

5.5.10 消防水泵不宜设在有防振或有安静要求房间的上一层、下一层和毗邻位置,当必须时,应采取下列降噪减振措施:

1)消防水泵应采用低噪声水泵。

2)消防水泵机组应设隔振装置。

3)消防水泵吸水管和出水管上应设隔振装置。

4)消防水泵房内管道支架和管道穿墙和穿楼板处,应采取防止固体传声的措施。

5)在消防水泵房内墙应采取隔声吸音的技术措施。

5.5.12 消防水泵房应符合下列规定:

1)独立建造的消防水泵房耐火等级不应低于二级。

2)附设在建筑物内的消防水泵房,不应设置在地下三层及以下,或室内地面与室外出入口地坪高差大于10m的地下楼层。

3)附设在建筑物内的消防水泵房,应采用耐火极限不低于2.0h的隔墙和1.50h的楼板与其他部位隔开,其疏散门应直通安全出口,且开向疏散走道的门应采用甲级防火门。

6 给水形式

6.1 一般规定

6.1.9 室内采用临时高压消防给水系统时,高位消防水箱的设置应符合下列规定:

1)高层民用建筑、总建筑面积大于10000m2且层数超过2层的公共建筑和其他重要建筑,必须设置高位消防水箱。

2)其他建筑应设置高位消防水箱,但当设置高位消防水箱确有困难,且采用安全可靠的消防给水形式时,可不设高位消防水箱,但应设稳压泵。

3)当市政供水管网的供水能力在满足生产、生活最大小时用水量后,仍能满足初期火灾所需的消防流量和压力时,市政直接供水可替代高位消防水箱。

6.2 分区供水

6.2.1 符合下列条件时,消防给水系统应分区供水:

1)系统工作压力大于2.40MPa。

2)消火栓栓口处静压大于1.0MPa。

3)自动水灭火系统报警阀处的工作压力大于1.60MPa或喷头处的工作压力大于1.20MPa。

6.2.2 分区供水形式应根据系统压力、建筑特征、经技术经济和安全可靠性等综合因素确定,可采用消防水泵并行或串联、减压水箱和减压阀减压的形式,但当系统的工作压力大于2.40MPa时,应采用消防水泵串联或减压水箱分区供水形式。

6.2.3 采用消防水泵串联分区供水时,宜采用消防水泵转输水箱串联供水方式,并应符合下列规定:

1)当采用消防水泵转输水箱串联时,转输水箱的有效储水容积不应小于60m3,转输水箱可作为高位消防水箱。

2)串联转输水箱的溢流管宜连接到消防水池。

3)当采用消防水泵直接串联时,应采取确保供水可靠性的措施,且消防水泵从低区到高区应能依次顺序启动。

4)当采用消防水泵直接串联时,应校核系统供水压力,并应在串联消防水泵出水管上设置减压型倒流防止器。

6.2.4 采用减压阀减压分区供水时应符合下列规定:

1)消防给水所采用的减压阀性能应安全可靠,并应满足消防给水的要求。

2)减压阀应根据消防给水设计流量和压力选择,且设计流量应在减压阀流量压力特性曲线的有效段内,并校核在150%设计流量时,减压阀的出口动压不应小于设计值的65%。

3)每一供水分区应设不少于两组减压阀组,每组减压阀组宜设置备用减压阀。

4)减压阀仅应设置在单向流动的供水管上,不应设置在有双向流动的输水干管上。

5)减压阀宜采用比例式减压阀,当超过1.20MPa时,宜采用先导式减压阀。

6)减压阀的阀前阀后压力比值不宜大于3:1,当一级减压阀减压不能满足要求时,可采用减压阀串联减压,但串联减压不应大于两级,第二级减压阀宜采用先导式减压阀,阀前后压力差不宜超过0.40MPa。

7)减压阀后应设置安全阀,安全阀的开启压力应能满足系统安全,且不应影响系统的供水安全性。

6.2.5 采用减压水箱减压分区供水时应符合下列规定:

1)减压水箱的有效容积、出水、排水、水位和设置场所,应符合本规范第4.3.8条、第4.3.9条、第5.2.5条和第5.2.6条第2款的规定。

2)减压水箱的布置和通气管、呼吸管等,应符合本规范第5.2.6条第3款~第11款的规定。

3)减压水箱的有效容积不应小于18m3,且宜分为两格。

4)减压水箱应有两条进、出水管,且每条进、出水管应满足消防给水系统所需消防用水量的要求。

5)减压水箱进水管的水位控制应可靠,宜采用水位控制阀。

6)减压水箱进水管应设置防冲击和溢水的技术措施,并宜在进水管上设置紧急关闭阀门,溢流水宜回流到消防水池。

模拟习题

一、单选题

1.对于工业建筑,室外消火栓设计流量与( )无关。

A.建筑高度 B.耐火等级 C.危险类别 D.体积

2.宿舍、公寓等非住宅类居住建筑的室外消火栓设计流量,应按( )确定。

A.公共建筑 B.住宅建筑

C.公共建筑、住宅建筑均可 D.以上均不对

3.已知某住宅建筑,高度为60m,耐火等级为一级,则该建筑物室内消火栓设计流量不应小于( )L/S,同时使用消防水枪的个数不应小于( )支。

A.15,3 B.20,4 C.25,5 D.30,6

4.当建筑物室内设有自动喷水灭火系统、水喷雾灭火系统、泡沫灭火系统或固定消防炮灭火系统等一种或两种以上自动水灭火系统全保护时,高层建筑当高度不超过50m且室内消火栓设计流量超过20L/s时,其室内消火栓设计流量可按规定减少( )L/s;多层建筑室内消火栓设计流量可减少( ),但不应小于( )L/s。

A.5,50%,10 B.5,25%,15 C.10,50%,15 D.10,25%,10

5.某多层公共建筑,室内消火栓设计流量为15L/S,当设有自动喷水灭火系统全保护时,室内消火栓设计流量可减少至( )L/S。

A.5 B.7.5 C.10 D.不能减少

6.下列关于建筑消火栓系统火灾延续时间的说法正确的是( )。

A.木器厂房的火灾延续时间为2h

B.镁粉仓库的火灾延续时间为3h

C.32m高的商业楼火灾延续时间为2h

D.住宅建筑的商业楼火灾延续时间为1h

7.当市政给水管网不能保证室外消防给水设计流量时,消防水池的有效容积应满足火灾延续时间内( )。

A.室内消防用水量和室外消防用水量不足部分之和的要求

B.室内消防用水量和室外消防用水量之和的要求

C.室外消防用水量的要求

D.室内消防用水量的要求

8.某一类高层写字楼,建筑高度为55m,建筑体积为25000m3。设有室内消火栓系统;柴油发电机房设有水喷雾灭火系统、湿式和预作用自动喷水灭火系统;防火卷帘使用冷却水幕保护。室内各消防系统有关参数如下:

1)消火栓系统设计用水量为422m3

2)湿式自动喷水灭火系统设计流量25L/s。

3)预作用自动喷水灭火系统设计流量25L/s。

4)防火卷帘冷却水幕设计用水量150m3

5)柴油发电机房水喷雾灭火系统设计用水量为50m3

则该建筑室内部分消防用水量不应小于( )m3

A.622 B.662 C.690 D.740

9.消防水池进水管应根据其有效容积和补水时间确定,补水时间不宜大于48h,但当消防水池有效总容积大于2000m3时,不应大于96h。消防水池进水管管径应经计算确定,且不应小于( )。

A.DN25 B.DN32 C.DN65 D.DN100

10.已知某商业建筑的消防水池采用两路消防给水,一路补水管的消防水池进水管断面面积为150cm2,另一路补水管的消防水池进水管断面面积为100cm2,管道内水的平均流速为1.5m/s,那么消防水池火灾延续时间内的连续补水流量为( )m3

A.81 B.54 C.135 D.100

11.某建筑采用临时高压消防给水系统,经计算消防水泵设计扬程为0.90MPa。选择消防水泵时,消防水泵零流量时的压力应在( )MPa之间。

A.0.90~1.08 B.1.26~1.35 C.1.26~1.44 D.1.08~1.26

12.单台消防水泵的设计压力和流量分别不大于( )时,消防泵组应在泵房内预留流量计和压力计接口。

A.0.50MPa,25L/s B.1.00MPa,25L/s

C.1.00MPa,20L/s D.0.50MPa,20L/s

13.消防水泵吸水口的淹没深度应满足消防水泵在最低水位运行安全的要求,吸水管喇叭口在消防水池最低有效水位下的淹没深度应根据吸水管喇叭口的水流速度和水力条件确定,但不应小于( )mm。当采用旋流防止器时,淹没深度不应小于( )mm。

A.600,200 B.500,300 C.600,300 D.400,200

14.消防水泵吸水管宜设置真空表、压力表或真空压力表,压力表的最大量程应根据工程具体情况确定,但不应低于( )MPa,真空表的最大量程宜为( )MPa。

A.0.50,-0.10 B.0.70,-0.10

C.1.00,-0.20 D.1.20,-0.20

15.高度为28m的医疗建筑,高位消防水箱的有效容积不应小于( )m3

A.12 B.18 C.36 D.50

16.某商场,耐火等级为二级,高度为33m,每层建筑面积为1000m2,该建筑设置的高位消防水箱,其最低有效水位应满足水灭火设施最不利点处的静水压力,不应小于( )MPa。

A.0.10 B.0.15 C.0.07 D.0.05

17.当进水管为淹没出流时,应在进水管上设置防止倒流的措施或在管道上设置虹吸破坏孔和真空破坏器,虹吸破坏孔的孔径不宜小于管径的( ),且不应小于( )mm。但当采用生活给水系统补水时,进水管不应淹没出流。

A.1/3,25 B.1/5,20 C.1/5,25 D.1/3,20

18.设置稳压泵的临时高压消防给水系统应设置防止稳压泵频繁启停的技术措施,当采用气压水罐时,其调节容积应根据稳压泵启泵次数不大于( )次/h计算确定,但有效储水容积不宜小于( )L。

A.10,100 B.15,100 C.15,150 D.20,450

19.关于消防水泵房,下列说法正确的是( )。

A.附设在建筑物内的消防水泵房,不应设置在地下二层及以下

B.附设在建筑物内的消防水泵房,不应设置在室内地面与室外出入口地坪高差大于10m的地下楼层

C.附设在建筑物内的消防水泵房,应采用耐火极限不低于2.0h的隔墙和1.00h的楼板与其他部位隔开

D.消防水泵房的疏散门应直通安全出口,且开向疏散走道的门应采用乙级防火门

20.下列建筑中,室内采用临时高压消防积水系统时,必须设置高位消防水箱的建筑是( )。

A.建筑面积为5000m2的单层丙类厂房 B.建筑面积为40000m2的4层丁类厂房

C.建筑面积为5000m2的2层办公楼 D.建筑面积为30000m2的3层商业中心

21.下列情况应采用分区供水的是( )。

A.系统工作压力大于2.20MPa

B.消火栓栓口处静压大于1.0MPa

C.自动水灭火系统报警阀处的工作压力大于1.50MPa

D.自动水灭火系统喷头处的工作压力大于1.00MPa

22.以下关于消防给水系统分区供水叙述正确的有( )。

A.某高层建筑,消防水泵零流量时系统压力为2.4MPa,应进行分区供水

B.某商场,自动喷水灭火系统报警阀处的工作压力为1.50MPa,应进行分区供水

C.分区供水可采用消防水泵并行或串联、减压阀减压、减压水箱减压等方式

D.系统的静压大于2.40MPa时,应釆用消防水泵串联或减压水箱的分区供水形式

23.减压阀应根据消防给水设计流量和压力选择,且设计流量应在减压阀流量压力特性曲线的有效段内,并校核在150%设计流量时,减压阀的出口动压不应小于设计值的( )。

A.50% B.65% C.75% D.80%

24.减压水箱的有效容积不应小于( )m3,且宜分为两格。

A.10 B.15 C.18 D.36

二、多选题

1.下列关于室内消火栓设计流量的说法,正确的是( )。

A.丁、戊类多层厂房(仓库)室内消火栓的设计流量可按规定减少10L/s,同时使用消防水枪数量可按本表减少2支

B.丁、戊类高层厂房(仓库)室内消火栓的设计流量可按规定减少10L/s,同时使用消防水枪数量可按本表减少2支

C.消防软管卷盘、轻便消防水龙及多层住宅楼梯间中的干式消防竖管,其消火栓设计流量可不计入室内消防给水设计流量

D.当一座多层建筑有多种使用功能时,室内消火栓设计流量应分别按不同功能计算,且应取最大值

E.当一座多层建筑有多种使用功能时,室内消火栓设计流量应分别按不同体积计算,且应取最大值

2.下列关于消防水池的设置,说法正确的是( )。

A.消防水池的出水管应保证消防水池的有效容积能被全部利用

B.消防水池应设置就地水位显示装置,并应在消防控制中心或值班室等地点设置显示消防水池水位的装置,同时应有最高和最低报警水位

C.消防水池应设置溢流水管和排水设施,并应采用间接排水

D.消防水池应设置通气管

E.消防水池进水管管径应经计算确定,且不应小于DN32,出水管应设置满足最低有效水位的连通管,且其管径应能满足消防给水设计流量的要求

3.下列关于消防水泵选用的说法中,正确的有( )。

A.柴油机消防水泵应采用火花塞点火型柴油机

B.消防水泵流量——扬程性能曲线应平滑,无拐点、无驼峰

C.消防给水同一泵组的消防水泵型号应一致,且工作泵不宜超过5台

D.消防水泵泵轴的密封方式和材料应满足消防水泵在最低流量时运转的要求

E.电动机驱动的消防水泵时,应选择电动机干式安装的消防水泵

4.某住宅小区,有18栋20层住宅,建筑高度为57m,20层楼板标高为54.2m,高位消防水箱底标高为62.6m,室内消防采用联合供水的临时高压消防给水系统,设计流量为57L/s,室外埋地供水干管采用DN200球墨铸铁管,长2000m,漏水率为1.40L/(min·km),室内管网总的漏水量为0.25L/s,下列关于该系统稳压设施的设置和参数的设计的做法中,符合安全可靠、经济合理要求的有( )。

A.临时高压消防给水系统采用高位消防水箱加稳压泵稳压的方式

B.高位消防水箱出水管的流量开关启动流量设计值为1.2L/s

C.高位消防水箱出水管的流量开关启动流量设计值为0.25L/s

D.高位消防水箱出水管的流量开关启动流量设计值为0.30L/s

E.临时高压消防给水系统采用高位消防水箱稳压的方式

5.关于水泵接合器,下列说法正确的是( )。

A.自动喷水灭火系统、水喷雾灭火系统、泡沫灭火系统和固定消防炮灭火系统等水灭火系统,均应设置消防水泵接合器

B.消防水泵接合器的供水范围,应根据当地消防车的供水流量和压力确定

C.墙壁消防水泵接合器的安装高度距地面宜为1.0m

D.地下消防水泵接合器的安装,应使进水口与井盖底面的距离不大于0.40m,且不应大于井盖的半径

E.水泵接合器处应设置永久性标志铭牌,并应标明供水系统、供水范围和额定压力

习题答案

一、单选题

1.【答案】A

【解析】查表3.3.2可知,对于工业建筑,建筑物室外消火栓设计流量与建筑高度无关。

【考点来源】《消防给水及消火栓系统技术规范》3.3.2。

2.【答案】A

【解析】3.3.3宿舍、公寓等非住宅类居住建筑的室外消火栓设计流量,应按本规范表3.3.2中的公共建筑确定。

【考点来源】《消防给水及消火栓系统技术规范》3.3.3。

3.【答案】B

【解析】由表3.5.2可得,该建筑物室内消火栓设计流量不应小于20L/s,同时使用消防水枪的个数不应小于4支。

【考点来源】《消防给水及消火栓系统技术规范》3.5.2。

4.【答案】A

【解析】3.5.3 当建筑物室内设有自动喷水灭火系统、水喷雾灭火系统、泡沫灭火系统或固定消防炮灭火系统等一种或两种以上自动水灭火系统全保护时,高层建筑当高度不超过50m且室内消火栓设计流量超过20L/s时,其室内消火栓设计流量可按本规范表3.5.2减少5L/s;多层建筑室内消火栓设计流量可减少50%,但不应小于10L/s。

【考点来源】《消防给水及消火栓系统技术规范》3.5.3。

5.【答案】C

【解析】参考4题解析。

【考点来源】《消防给水及消火栓系统技术规范》3.5.3。

6.【答案】B

【解析】根据表3.6.2可知,消火栓系统火灾延续时间甲、乙、丙类厂房和仓库是3h,丁、戊类厂房和仓库是2h;其他公共建筑是2h;住宅是2h。A选项是丙类厂房,B选项是乙类厂房,C选项是其他公共建筑,D选项是住宅。

【考点来源】《消防给水及消火栓系统技术规范》3.6.2。

7.【答案】A

【解析】4.3.2 消防水池有效容积的计算应符合下列规定:

1)当市政给水管网能保证室外消防给水设计流量时,消防水池的有效容积应满足在火灾延续时间内室内消防用水量的要求。

2)当市政给水管网不能保证室外消防给水设计流量时,消防水池的有效容积应满足火灾延续时间内室内消防用水量和室外消防用水量不足部分之和的要求。

【考点来源】《消防给水及消火栓系统技术规范》4.3.2。

8.【答案】B

【解析】4.3.2 消防水池有效容积的计算应符合下列规定:

1)当市政给水管网能保证室外消防给水设计流量时,消防水池的有效容积应满足在火灾延续时间内室内消防用水量的要求。

2)当市政给水管网不能保证室外消防给水设计流量时,消防水池的有效容积应满足火灾延续时间内室内消防用水量和室外消防用水量不足部分之和的要求。

5.0.16 除本规范另有规定外,自动喷水灭火系统的持续喷水时间应按火灾延续时间不小于1h确定。

该建筑室内部分消防用水量=422m3+25L/s×3600s×10-3m3/L+150m3=662m3

【考点来源】《消防给水及消火栓系统技术规范》4.3.2,《自动喷水灭火系统设计规范》5.0.16。

9.【答案】D

【解析】4.3.3 消防水池进水管应根据其有效容积和补水时间确定,补水时间不宜大于48h,但当消防水池有效总容积大于2000m3时,不应大于96h。消防水池进水管管径应经计算确定,且不应小于DN100。

【考点来源】《消防给水及消火栓系统技术规范》4.3.3。

10.【答案】B

【解析】4.3.5-2火灾延续时间内的连续补水流量应按消防水池最不利进水管供水量计算,并可按下式计算:

qf=3600Av

式中 qf——火灾时消防水池的补水流量(m3/h);

A——消防水池进水管断面面积(m2);

v——管道内水的平均流速(m/s)。

因此qf=3600×100×10-4m2×1.5m/s=54m3

【考点来源】《消防给水及消火栓系统技术规范》4.3.5。

11.【答案】D

【解析】5.1.6-4 流量扬程性能曲线应为无驼峰、无拐点的光滑曲线,零流量时的压力不应大于设计工作压力的140%,且宜大于设计工作压力的120%。0.9MPa×1.2=1.08MPa,0.9MPa×1.4=1.26MPa,所以消防水泵零流量时的压力应在1.08~1.26MPa之间。

【考点来源】《消防给水及消火栓系统技术规范》5.1.6。

12.【答案】D

【解析】5.1.11-1 单台消防水泵的流量不大于20L/s、设计工作压力不大于0.50MPa时,泵组应预留测量用流量计和压力计接口,其他泵组宜设置泵组流量和压力测试装置。

【考点来源】《消防给水及消火栓系统技术规范》5.1.11。

13.【答案】A

【解析】5.1.13-4 消防水泵吸水口的淹没深度应满足消防水泵在最低水位运行安全的要求,吸水管喇叭口在消防水池最低有效水位下的淹没深度应根据吸水管喇叭口的水流速度和水力条件确定,但不应小于600mm。当采用旋流防止器时,淹没深度不应小于200mm。

【考点来源】《消防给水及消火栓系统技术规范》5.1.13。

14.【答案】B

【解析】5.1.17-2 消防水泵吸水管宜设置真空表、压力表或真空压力表,压力表的最大量程应根据工程具体情况确定,但不应低于0.70MPa,真空表的最大量程宜为-0.10MPa。

【考点来源】《消防给水及消火栓系统技术规范》5.1.17。

15.【答案】C

【解析】5.2.1 临时高压消防给水系统的高位消防水箱的有效容积应满足初期火灾消防用水量的要求,并应符合下列规定:

1)一类高层公共建筑,不应小于36m3,但当建筑高度大于100m时,不应小于50m3,当建筑高度大于150m时,不应小于100m3

2)多层公共建筑、二类高层公共建筑和一类高层住宅,不应小于18m3,当一类高层住宅建筑高度超过100m时,不应小于36m3

3)二类高层住宅,不应小于12m3

4)建筑高度大于21m的多层住宅,不应小于6m3

5)工业建筑室内消防给水设计流量当小于或等于25L/s时,不应小于12m3,大于25L/s时,不应小于18m3

6)总建筑面积大于10000m2且小于30000m2的商店建筑,不应小于36m3,总建筑面积大于30000m2的商店,不应小于50m3,当与本条第1款规定不一致时应取其较大值。

该医疗建筑属于一类高层公共建筑,C选项正确。

【考点来源】《消防给水及消火栓系统技术规范》5.2.1。

16.【答案】C

【解析】5.2.2 高位消防水箱的设置位置应高于其所服务的水灭火设施,且最低有效水位应满足水灭火设施最不利点处的静水压力,并应按下列规定确定:

1)一类高层公共建筑,不应低于0.10MPa,但当建筑高度超过100m时,不应低于0.15MPa。

2)高层住宅、二类高层公共建筑、多层公共建筑,不应低于0.07MPa,多层住宅不宜低于0.07MPa。

3)工业建筑不应低于0.10MPa,当建筑体积小于20000m3时,不宜低于0.07MPa。

4)自动喷水灭火系统等自动水灭火系统应根据喷头灭火需求压力确定,但最小不应小于0.10MPa。

5)当高位消防水箱不能满足本条第1款~第4款的静压要求时,应设稳压泵。

该商场属于二类高层公共建筑,C选项正确。

【考点来源】《消防给水及消火栓系统技术规范》5.2.2。

17.【答案】C

【解析】5.2.6-7 当进水管为淹没出流时,应在进水管上设置防止倒流的措施或在管道上设置虹吸破坏孔和真空破坏器,虹吸破坏孔的孔径不宜小于管径的1/5,且不应小于25mm。但当采用生活给水系统补水时,进水管不应淹没出流。

【考点来源】《消防给水及消火栓系统技术规范》5.2.6。

18.【答案】C

【解析】5.3.4 设置稳压泵的临时高压消防给水系统应设置防止稳压泵频繁启停的技术措施,当采用气压水罐时,其调节容积应根据稳压泵启泵次数不大于15次/h计算确定,但有效储水容积不宜小于150L。

【考点来源】《消防给水及消火栓系统技术规范》5.3.4。

19.【答案】B

【解析】5.5.12 消防水泵房应符合下列规定:

1)独立建造的消防水泵房耐火等级不应低于二级。

2)附设在建筑物内的消防水泵房,不应设置在地下三层及以下,或室内地面与室外出入口地坪高差大于10m的地下楼层。

3)附设在建筑物内的消防水泵房,应采用耐火极限不低于2.0h的隔墙和1.50h的楼板与其他部位隔开,其疏散门应直通安全出口,且开向疏散走道的门应采用甲级防火门。

【考点来源】《消防给水及消火栓系统技术规范》5.5.12。

20.【答案】D

【解析】6.1.9-1 高层民用建筑、总建筑面积大于10000m2且层数超过2层的公共建筑和其他重要建筑,必须设置高位消防水箱。

【考点来源】《消防给水及消火栓系统技术规范》6.1.9。

21.【答案】B

【解析】6.2.1 符合下列条件时,消防给水系统应分区供水:

1)系统工作压力大于2.40MPa。

2)消火栓栓口处静压大于1.0MPa。

3)自动水灭火系统报警阀处的工作压力大于1.60MPa或喷头处的工作压力大于1.20MPa。

【考点来源】《消防给水及消火栓系统技术规范》6.2.1。

22.【答案】C

【解析】6.2.1 符合下列条件时,消防给水系统应分区供水:

1)系统工作压力大于2.40MPa。

2)消火栓栓口处静压大于1.0MPa。

3)自动水灭火系统报警阀处的工作压力大于1.60MPa或喷头处的工作压力大于1.20MPa。

6.2.2 分区供水形式应根据系统压力、建筑特征,经技术经济和安全可靠性等综合因素确定,可采用消防水泵并行或串联、减压水箱和减压阀减压的形式,但当系统的工作压力大于2.40MPa时,应采用消防水泵串联或减压水箱分区供水形式。

【考点来源】《消防给水及消火栓系统技术规范》6.2.1、6.2.2。

23.【答案】B

【解析】6.2.4-2 减压阀应根据消防给水设计流量和压力选择,且设计流量应在减压阀流量压力特性曲线的有效段内,并校核在150%设计流量时,减压阀的出口动压不应小于设计值的65%。

【考点来源】《消防给水及消火栓系统技术规范》6.2.4。

24.【答案】C

【解析】6.2.5-3 减压水箱的有效容积不应小于18m3,且宜分为两格。

【考点来源】《消防给水及消火栓系统技术规范》6.2.5。

二、多选题

1.【答案】BCD

【解析】表3.5.2注1)丁、戊类高层厂房(仓库)室内消火栓的设计流量可按本表减少10L/s,同时使用消防水枪数量可按本表减少2支。

2)消防软管卷盘、轻便消防水龙及多层住宅楼梯间中的干式消防竖管,其消火栓设计流量可不计入室内消防给水设计流量。

3)当一座多层建筑有多种使用功能时,室内消火栓设计流量应分别按本表中不同功能计算,且应取最大值。

【考点来源】《消防给水及消火栓系统技术规范》3.5.2。

2.【答案】ABCD

【解析】4.3.3 消防水池进水管应根据其有效容积和补水时间确定,补水时间不宜大于48h,但当消防水池有效总容积大于2000m3时,不应大于96h。消防水池进水管管径应经计算确定,且不应小于DN100。E选项错误。

4.3.9 消防水池的出水、排水和水位应符合下列规定:

1)消防水池的出水管应保证消防水池的有效容积能被全部利用。A选项正确。

2)消防水池应设置就地水位显示装置,并应在消防控制中心或值班室等地点设置显示消防水池水位的装置,同时应有最高和最低报警水位。B选项正确。

3)消防水池应设置溢流水管和排水设施,并应采用间接排水。C选项正确。

4.3.10-1 消防水池应设置通气管。D选项正确。

【考点来源】《消防给水及消火栓系统技术规范》4.3.3、4.3.9、4.3.10。

3.【答案】BDE

【解析】5.1.8-1 柴油机消防水泵应采用压缩式点火型柴油机。A选项错误。

5.1.6-4 流量扬程性能曲线应为无驼峰、无拐点的光滑曲线。B选项正确。

5.1.6-7 消防给水同一泵组的消防水泵型号宜一致,且工作泵不宜超过3台。C选项错误。

5.1.6-6 泵轴的密封方式和材料应满足消防水泵在低流量时运转的要求。D选项正确。

5.1.6-3 当采用电动机驱动的消防水泵时,应选择电动机干式安装的消防水泵。E选项正确。

【考点来源】《消防给水及消火栓系统技术规范》5.1.6、5.1.8。

4.【答案】BE

【解析】5.2.2 一类高层住宅当采用临时高压给水系统时,水箱设置应使得最不利点消防设施的静水压力满足不应小于0.07MPa。高位消防水箱底标高为62.6m,建筑高度57m,20层楼板标高为54.2m,是否需要稳压设施要看最不利点的静水压力符不符合规范要求,即验算屋顶的试验消火栓的栓口静压。高位消防水箱底标高为62.6m,那么高位消防水箱的最低有效水位肯定是大于62.6m的,最低有效水位暂且按照62.6m计算。20层楼板标高为54.2m,消火栓的栓口中心距地面为1.1m,高位消防水箱最低有效水位至最不利点消火栓的高差为62.6m-(54.2+1.1)m=7.3m,也就是说最不利点消火栓的静水压力为0.073MPa,对于高层住宅建筑,最不利点的静水压力不应小于0.07MPa,所以仅设消防水箱是可以满足最不利点消火栓的静水压力的要求,从经济合理的角度来说可以不用设置加压稳压泵,A选项错误,E选项正确。

室内管网的漏水量为0.25L/s,对于消火栓系统来说,高位消防水箱出水管上设置的流量开关是可以直接控制消火栓泵的启动的。火灾发生初期所需的水由高位消防水箱提供,如果流量开关的启动流量和室内管网总的漏水量相同为0.25L/s,也就意味着在没有发生火灾的情况下,仅漏水量就会使流量开关动作进而启动消火栓泵,所以将流量开关流量启动流量值设计为0.25L/s的做法显然是不合理的,C选项错误。

室外埋地供水干管长度为2000m,漏水率为1.40L/(min·km),室外漏水量为2km×1.4L/(min·km)=2.8L/min≈0.047L/s,室内外总的漏水量为(0.25+0.047)L/s=0.297L/s,如果将流量开关启动流量值设计为0.3L/s,由于与室内外总的漏水量太过接近,可能会经常出现启泵现象,故也不合理,B选项正确,D选项错误。

【考点来源】《消防给水及消火栓系统技术规范》5.2.2。

5.【答案】ABE

【解析】5.4.2 自动喷水灭火系统、水喷雾灭火系统、泡沫灭火系统和固定消防炮灭火系统等水灭火系统,均应设置消防水泵接合器。A选项正确。

5.4.5 消防水泵接合器的供水范围,应根据当地消防车的供水流量和压力确定。B选项正确。

5.4.8 墙壁消防水泵接合器的安装高度距地面宜为0.70m;与墙面上的门、窗、孔、洞的净距离不应小于2.0m,且不应安装在玻璃幕墙下方;地下消防水泵接合器的安装,应使进水口与井盖底面的距离不大于0.40m,且不应小于井盖的半径。C、D选项错误。

5.4.9 水泵接合器处应设置永久性标志铭牌,并应标明供水系统、供水范围和额定压力。E选项正确。

【考点来源】《消防给水及消火栓系统技术规范》5.4.2、5.4.5、5.4.8、5.4.9。

规范高频考点

7 消火栓系统

7.1系统选择

7.1.1 市政消火栓和建筑室外消火栓应采用湿式消火栓系统。

7.1.2 室内环境温度不低于4℃,且不高于70℃的场所,应采用湿式室内消火栓系统。

7.1.3 室内环境温度低于4℃或高于70℃的场所,宜采用干式消火栓系统。

7.1.4 建筑高度不大于27m的多层住宅建筑设置室内湿式消火栓系统确有困难时,可设置干式消防竖管。

7.1.5 严寒、寒冷等冬季结冰地区城市隧道及其他构筑物的消火栓系统,应采取防冻措施,并宜采用干式消火栓系统和干式室外消火栓。

7.1.6 干式消火栓系统的充水时间不应大于5min,并应符合下列规定:

1)在供水干管上宜设干式报警阀、雨淋阀或电磁阀、电动阀等快速启闭装置;当采用电动阀时开启时间不应超过30s。

2)当采用雨淋阀、电磁阀和电动阀时,在消火栓箱处应设置直接开启快速启闭装置的手动按钮

3)在系统管道的最高处应设置快速排气阀

7.2 市政消火栓

7.2.1 市政消火栓宜采用地上式室外消火栓;在严寒、寒冷等冬季结冰地区宜采用干式地上式室外消火栓,严寒地区宜增设消防水鹤。当采用地下式室外消火栓,地下消火栓井的直径不宜小于1.5m,且当地下式室外消火栓的取水口在冰冻线以上时,应采取保温措施。

7.2.2 市政消火栓宜采用直径DN150的室外消火栓,并应符合下列要求:

1)室外地上式消火栓应有一个直径为150mm或100mm和两个直径为65mm的栓口。

2)室外地下式消火栓应有直径为100mm和65mm的栓口各一个。

7.2.3 市政消火栓宜在道路的一侧设置,并宜靠近十字路口,但当市政道路宽度超过60m时,应在道路的两侧交叉错落设置市政消火栓。

7.2.4 市政桥桥头和城市交通隧道出入口等市政公用设施处,应设置市政消火栓。

7.2.5 市政消火栓的保护半径不应超过150m,间距不应大于120m。

7.2.6 市政消火栓应布置在消防车易于接近的人行道和绿地等地点,且不应妨碍交通,并应符合下列规定:

1)市政消火栓距路边不宜小于0.5m,并不应大于2.0m。

2)市政消火栓距建筑外墙或外墙边缘不宜小于5.0m。

3)市政消火栓应避免设置在机械易撞击的地点,确有困难时,应采取防撞措施。

7.2.7 市政给水管网的阀门设置应便于市政消火栓的使用和维护,并应符合现行国家标准《室外给水设计规范》GB 50013的有关规定。

7.2.8 当市政给水管网设有市政消火栓时,其平时运行工作压力不应小于0.14MPa,火灾时水力最不利市政消火栓的出流量不应小于15L/s,且供水压力从地面算起不应小于0.10MPa。

7.2.9 严寒地区在城市主要干道上设置消防水鹤的布置间距宜为1000m,连接消防水鹤的市政给水管的管径不宜小于DN200。

7.2.10 火灾时消防水鹤的出流量不宜低于30L/s,且供水压力从地面算起不应小于0.10MPa。

7.2.11 地下式市政消火栓应有明显的永久性标志。

7.3 室外消火栓

7.3.1 建筑室外消火栓的布置除应符合本节的规定外,还应符合本规范第7.2节的有关规定。

7.3.2 建筑室外消火栓的数量应根据室外消火栓设计流量和保护半径经计算确定,保护半径不应大于150.0m,每个室外消火栓的出流量宜按10~15L/s计算。

7.3.3 室外消火栓宜沿建筑周围均匀布置,且不宜集中布置在建筑一侧;建筑消防扑救面一侧的室外消火栓数量不宜少于2个。

7.3.4 人防工程、地下工程等建筑应在出入口附近设置室外消火栓,且距出入口的距离不宜小于5m,并不宜大于40m。

7.3.5 停车场的室外消火栓宜沿停车场周边设置,且与最近一排汽车的距离不宜小于7m,距加油站或油库不宜小于15m。

7.3.6 甲、乙、丙类液体储罐区和液化烃罐罐区等构筑物的室外消火栓,应设在防火堤或防护墙外,数量应根据每个罐的设计流量经计算确定,但距罐壁15m范围内的消火栓,不应计算在该罐可使用的数量内。

7.3.7 工艺装置区等采用高压或临时高压消防给水系统的场所,其周围应设置室外消火栓,数量应根据设计流量经计算确定,且间距不应大于60.0m。当工艺装置区宽度大于120.0m时,宜在该装置区内的路边设置室外消火栓。

7.3.8 当工艺装置区、罐区、堆场、可燃气体和液体码头等构筑物的面积较大或高度较高,室外消火栓的充实水柱无法完全覆盖时,宜在适当部位设置室外固定消防炮。

7.3.9 当工艺装置区、储罐区、堆场等构筑物采用高压或临时高压消防给水系统时,消火栓的设置应符合下列规定:

1)室外消火栓处宜配置消防水带和消防水枪。

2)工艺装置休息平台等处需要设置的消火栓的场所应采用室内消火栓,并应符合本规范第7.4节的有关规定。

7.3.10 室外消防给水引入管当设有倒流防止器,且火灾时因其水头损失导致室外消火栓不能满足本规范第7.2.8条的要求时,应在该倒流防止器前设置一个室外消火栓。

7.4 室内消火栓

7.4.1 室内消火栓的选型应根据使用者、火灾危险性、火灾类型和不同灭火功能等因素综合确定。

7.4.2 室内消火栓的配置应符合下列要求:

1)应采用DN65室内消火栓,并可与消防软管卷盘或轻便水龙设置在同一箱体内。

2)应配置公称直径65有内衬里的消防水带,长度不宜超过25.0m;消防软管卷盘应配置内径不小于φ19的消防软管,其长度宜为30.0m;轻便水龙应配置公称直径25有内衬里的消防水带,长度宜为30.0m。

3)宜配置当量喷嘴直径16mm或19mm的消防水枪,但当消火栓设计流量为2.5L/s时宜配置当量喷嘴直径11mm或13mm的消防水枪;消防软管卷盘和轻便水龙应配置当量喷嘴直径6mm的消防水枪。

7.4.3 设置室内消火栓的建筑,包括设备层在内的各层均应设置消火栓。

7.4.4 屋顶设有直升机停机坪的建筑,应在停机坪出入口处或非电器设备机房处设置消火栓,且距停机坪机位边缘的距离不应小于5.0m。

7.4.5 消防电梯前室应设置室内消火栓,并应计入消火栓使用数量。

7.4.6 室内消火栓的布置应满足同一平面有2支消防水枪的2股充实水柱同时达到任何部位的要求,但建筑高度小于或等于24.0m且体积小于或等于5000m3的多层仓库、建筑高度小于或等于54m且每单元设置一部疏散楼梯的住宅,以及本规范表3.5.2中规定可采用1支消防水枪的场所,可采用1支消防水枪的1股充实水柱到达室内任何部位。

7.4.7 建筑室内消火栓的设置位置应满足火灾扑救要求,并应符合下列规定:

1)室内消火栓应设置在楼梯间及其休息平台和前室、走道等明显易于取用,以及便于火灾扑救的位置。

2)住宅的室内消火栓宜设置在楼梯间及其休息平台。

3)汽车库内消火栓的设置不应影响汽车的通行和车位的设置,并应确保消火栓的开启。

4)同一楼梯间及其附近不同层设置的消火栓,其平面位置宜相同。

5)冷库的室内消火栓应设置在常温穿堂或楼梯间内。

7.4.8 建筑室内消火栓栓口的安装高度应便于消防水龙带的连接和使用,其距地面高度宜为1.1m;其出水方向应便于消防水带的敷设,并宜与设置消火栓的墙面成90°角或向下。

7.4.9 设有室内消火栓的建筑应设置带有压力表的试验消火栓,其设置位置应符合下列规定:

1)多层和高层建筑应在其屋顶设置,严寒、寒冷等冬季结冰地区可设置在顶层出口处或水箱间内等便于操作和防冻的位置。

2)单层建筑宜设置在水力最不利处,且应靠近出入口。

7.4.10 室内消火栓宜按直线距离计算其布置间距,并应符合下列规定:

1)消火栓按2支消防水枪的2股充实水柱布置的建筑物,消火栓的布置间距不应大于30.0m。

2)消火栓按1支消防水枪的1股充实水柱布置的建筑物,消火栓的布置间距不应大于50.0m。

7.4.11 消防软管卷盘和轻便水龙的用水量可不计入消防用水总量。

7.4.12 室内消火栓栓口压力和消防水枪充实水柱,应符合下列规定:

1)消火栓栓口动压力不应大于0.50MPa;当大于0.70MPa时必须设置减压装置。

2)高层建筑、厂房、库房和室内净空高度超过8m的民用建筑等场所,消火栓栓口动压不应小于0.35MPa,且消防水枪充实水柱应按13m计算;其他场所,消火栓栓口动压不应小于0.25MPa,且消防水枪充实水柱应按10m计算。

7.4.13 建筑高度不大于27m的住宅,当设置消火栓时,可采用干式消防竖管,并应符合下列规定:

1)干式消防竖管宜设置在楼梯间休息平台,且仅应配置消火栓栓口。

2)干式消防竖管应设置消防车供水接口。

3)消防车供水接口应设置在首层便于消防车接近和安全的地点。

4)竖管顶端应设置自动排气阀。

8 管网

8.1 一般规定

8.1.3 向室外、室内环状消防给水管网供水的输水干管不应少于两条,当其中一条发生故障时,其余的输水干管应仍能满足消防给水设计流量。

8.1.4 室外消防给水管网应符合下列规定:

1)室外消防给水采用两路消防供水时应采用环状管网,但当采用一路消防供水时可采用枝状管网。

2)管道的直径应根据流量、流速和压力要求经计算确定,但不应小于DN100。

3)消防给水管道应采用阀门分成若干独立段,每段内室外消火栓的数量不宜超过5个。

4)管道设计的其他要求应符合现行国家标准《室外给水设计规范》GB 50013的有关规定。

8.1.5 室内消防给水管网应符合下列规定:

1)室内消火栓系统管网应布置成环状,当室外消火栓设计流量不大于20L/s,且室内消火栓不超过10个时,除本规范第8.1.2条外,可布置成枝状。

2)当由室外生产生活消防合用系统直接供水时,合用系统除应满足室外消防给水设计流量以及生产和生活最大小时设计流量的要求外,还应满足室内消防给水系统的设计流量和压力要求。

3)室内消防管道管径应根据系统设计流量、流速和压力要求经计算确定;室内消火栓竖管管径应根据竖管最低流量经计算确定,但不应小于DN100。

8.1.6室内消火栓环状给水管道检修时应符合下列规定:

1)室内消火栓竖管应保证检修管道时关闭停用的竖管不超过1根,当竖管超过4根时,可关闭不相邻的2根。

2)每根竖管与供水横干管相接处应设置阀门。

8.1.7 室内消火栓给水管网宜与自动喷水等其他水灭火系统的管网分开设置;当合用消防泵时,供水管路沿水流方向应在报警阀前分开设置。

8.1.8 消防给水管道的设计流速不宜大于2.5m/s,自动水灭火系统管道设计流速,应符合现行国家标准《自动喷水灭火系统设计规范》GB 50084、《泡沫灭火系统设计规范》GB 50151、《水喷雾灭火系统设计规范》GB 50219和《固定消防炮灭火系统设计规范》GB 50338的有关规定,但任何消防管道的给水流速不应大于7m/s。

8.2 管道设计

8.2.6 埋地金属管道的管顶覆土应符合下列规定:

1)管道最小管顶覆土应按地面荷载、埋深荷载和冰冻线对管道的综合影响确定。

2)管道最小管顶覆土不应小于0.70m;但当在机动车道下时管道最小管顶覆土应经计算确定,并不宜小于0.90m。

3)管道最小管顶覆土应至少在冰冻线以下0.30m。

8.2.8 架空管道当系统工作压力小于等于1.20MPa时,可采用热浸锌镀锌钢管;当系统工作压力大于1.20MPa时,应采用热浸镀锌加厚钢管或热浸镀锌无缝钢管;当系统工作压力大于1.60MPa时,应采用热浸镀锌无缝钢管。

8.2.9 架空管道的连接宜采用沟槽连接件(卡箍)、螺纹、法兰、卡压等方式,不宜采用焊接连接。当管径小于或等于DN50时,应采用螺纹和卡压连接,当管径大于DN50时,应采用沟槽连接件连接、法兰连接,当安装空间较小时应采用沟槽连接件连接。

8.3 阀门及其他

8.3.4 减压阀的设置应符合下列规定:

1)减压阀应设置在报警阀组入口前,当连接两个及以上报警阀组时,应设置备用减压阀。

2)减压阀的进口处应设置过滤器,过滤器的孔网直径不宜小于4~5目/cm2,过流面积不应小于管道截面积的4倍。

3)过滤器和减压阀前后应设压力表,压力表的表盘直径不应小于100mm,最大量程宜为设计压力的2倍。

4)过滤器前和减压阀后应设置控制阀门。

5)减压阀后应设置压力试验排水阀。

6)减压阀应设置流量检测测试接口或流量计。

7)垂直安装的减压阀,水流方向宜向下。

8)比例式减压阀宜垂直安装,可调式减压阀宜水平安装。

9)减压阀和控制阀门宜有保护或锁定调节配件的装置。

10)接减压阀的管段不应有气堵、气阻。

8.3.5 室内消防给水系统由生活、生产给水系统管网直接供水时,应在引入管处设置倒流防止器。当消防给水系统采用有空气隔断的倒流防止器时,该倒流防止器应设置在清洁卫生的场所,其排水口应采取防止被水淹没的技术措施。

9 消防排水

9.2 消防排水

9.2.1 下列建筑物和场所应采取消防排水措施:

1)消防水泵房。

2)设有消防给水系统的地下室。

3)消防电梯的井底。

4)仓库。

9.2.3 消防电梯的井底排水设施应符合下列规定:

1)排水泵集水井的有效容量不应小于2.00m3

2)排水泵的排水量不应小于10L/s。

9.2.4 室内消防排水设施应采取防止倒灌的技术措施。

9.3 测试排水

9.3.1 消防给水系统试验装置处应设置专用排水设施,排水管径应符合下列规定:

1)自动喷水灭火系统等自动水灭火系统末端试水装置处的排水立管管径,应根据末端试水装置的泄流量确定,并不宜小于DN75。

2)报警阀处的排水立管宜为DN100。

3)减压阀处的压力试验排水管道直径应根据减压阀流量确定,但不应小于DN100。

11 控制与操作

11.0.1 消防水泵控制柜应设置在消防水泵房或专用消防水泵控制室内,并应符合下列要求:

1)消防水泵控制柜在平时应使消防水泵处于自动启泵状态。

2)当自动水灭火系统为开式系统,且设置自动启动确有困难时,经论证后消防水泵可设置在手动启动状态,并应确保24h有人工值班。

11.0.2 消防水泵不应设置自动停泵的控制功能,停泵应由具有管理权限的工作人员根据火灾扑救情况确定。

11.0.3 消防水泵应确保从接到启泵信号到水泵正常运转的自动启动时间不应大于2min。

11.0.4 消防水泵应由消防水泵出水干管上设置的压力开关、高位消防水箱出水管上的流量开关,或报警阀压力开关等开关信号应能直接自动启动消防水泵。消防水泵房内的压力开关宜引入消防水泵控制柜内。

11.0.5 消防水泵应能手动启停和自动启动。

11.0.6 稳压泵应由消防给水管网或气压水罐上设置的稳压泵自动启停泵压力开关或压力变送器控制。

11.0.7 消防控制室或值班室,应具有下列控制和显示功能:(www.daowen.com)

1)消防控制柜或控制盘应设置专用线路连接的手动直接启泵按钮。

2)消防控制柜或控制盘应能显示消防水泵和稳压泵的运行状态。

3)消防控制柜或控制盘应能显示消防水池、高位消防水箱等水源的高水位、低水位报警信号,以及正常水位。

11.0.8 消防水泵、稳压泵应设置就地强制启停泵按钮,并应有保护装置。

11.0.9 消防水泵控制柜设置在专用消防水泵控制室时,其防护等级不应低于IP30;与消防水泵设置在同一空间时,其防护等级不应低于IP55。

11.0.10 消防水泵控制柜应采取防止被水淹没的措施。在高温潮湿环境下,消防水泵控制柜内应设置自动防潮除湿的装置。

11.0.11 当消防给水分区供水采用转输消防水泵时,转输泵宜在消防水泵启动后再启动;当消防给水分区供水采用串联消防水泵时,上区消防水泵宜在下区消防水泵启动后再启动。

11.0.12 消防水泵控制柜应设置机械应急启泵功能,并应保证在控制柜内的控制线路发生故障时由有管理权限的人员在紧急时启动消防水泵。机械应急启动时,应确保消防水泵在报警后5.0min内正常工作。

11.0.13 消防水泵控制柜前面板的明显部位应设置紧急时打开柜门的装置。

11.0.16 电动驱动消防水泵自动巡检时,巡检功能应符合下列规定:

1)巡检周期不宜大于7d,且应能按需要任意设定。

2)以低频交流电源逐台驱动消防水泵,使每台消防水泵低速转动的时间不应少于2min。

3)对消防水泵控制柜一次回路中的主要低压器件宜有巡检功能,并应检查器件的动作状态。

4)当有启泵信号时,应立即退出巡检,进入工作状态。

5)发现故障时,应有声光报警,并应有记录和储存功能。

6)自动巡检时,应设置电源自动切换功能的检查。

11.0.17 消防水泵的双电源切换应符合下列规定:

1)双路电源自动切换时间不应大于2s。

2)当一路电源与内燃机动力的切换时间不应大于15s。

11.0.18 消防水泵控制柜应有显示消防水泵工作状态和故障状态的输出端子及远程控制消防水泵启动的输入端子。控制柜应具有自动巡检可调、显示巡检状态和信号等功能,且对话界面应有汉语语言,图标应便于识别和操作。

11.0.19 消火栓按钮不宜作为直接启动消防水泵的开关,但可作为发出报警信号的开关或启动干式消火栓系统的快速启闭装置等。

12 施工

12.2 进场检验

12.2.3 消火栓的现场检验应符合下列要求:

1)室外消火栓应符合现行国家标准《室外消火栓》GB 4452的性能和质量要求。

2)室内消火栓应符合现行国家标准《室内消火栓》GB 3445的性能和质量要求。

3)消防水带应符合现行国家标准《消防水带》GB 6246的性能和质量要求。

4)消防水枪应符合现行国家标准《消防水枪》GB 8181的性能和质量要求。

5)消火栓、消防水带、消防水枪的商标、制造厂等标志应齐全。

6)消火栓、消防水带、消防水枪的型号、规格等技术参数应符合设计要求。

7)消火栓外观应无加工缺陷和机械损伤;铸件表面应无结疤、毛刺、裂纹和缩孔等缺陷;铸铁阀体外部应涂红色油漆,内表面应涂防锈漆,手轮应涂黑色油漆;外部漆膜应光滑、平整、色泽一致,应无气泡、流痕、皱纹等缺陷,并应无明显碰、划等现象。

8)消火栓螺纹密封面应无伤痕、毛刺、缺丝或断丝现象。

9)消火栓的螺纹出水口和快速连接卡扣应无缺陷和机械损伤,并应能满足使用功能的要求。

10)消火栓阀杆升降或开启应平稳、灵活,不应有卡涩和松动现象。

11)旋转型消火栓其内部构造应合理,转动部件应为铜或不锈钢,并应保证旋转可靠、无卡涩和漏水现象。

12)减压稳压消火栓应保证可靠、无堵塞现象。

13)活动部件应转动灵活,材料应耐腐蚀,不应卡涩或脱扣。

14)消火栓固定接口应进行密封性能试验,应以无渗漏、无损伤为合格。试验数量宜从每批中抽查1%,但不应少于5个,应缓慢而均匀地升压1.6MPa,应保压2min。当两个及两个以上不合格时,不应使用该批消火栓。当仅有1个不合格时,应再抽查2%,但不应少于10个,并应重新进行密封性能试验;当仍有不合格时,亦不应使用该批消火栓。

15)消防水带的织物层应编织得均匀,表面应整洁;应无跳双经、断双经、跳纬及划伤,衬里(或覆盖层)的厚度应均匀,表面应光滑平整、无折皱或其他缺陷。

16)消防水枪的外观质量应符合本条第4款的有关规定,消防水枪的进出口口径应满足设计要求。

17)消火栓箱应符合现行国家标准《消火栓箱》GB 14561的性能和质量要求。

18)消防软管卷盘和轻便水龙应符合现行国家标准《消防软管卷盘》GB 15090和现行行业标准《轻便消防水龙》GA 180的性能和质量要求。

外观和一般检查数量:全数检查。

检查方法:直观和尺量检查。

性能检查数量:抽查符合本条第14款的规定。

检查方法:直观检查及在专用试验装置上测试,主要测试设备有试压泵、压力表、秒表。

12.3 施工

12.3.6 消防水泵接合器的安装应符合下列规定:

1)消防水泵接合器的安装,应按接口、本体、连接管、止回阀、安全阀、放空管、控制阀的顺序进行,止回阀的安装方向应使消防用水能从消防水泵接合器进入系统,整体式消防水泵接合器的安装,应按其使用安装说明书进行。

2)消防水泵接合器的设置位置应符合设计要求。

3)消防水泵接合器永久性固定标志应能识别其所对应的消防给水系统或水灭火系统,当有分区时应有分区标识。

4)地下消防水泵接合器应采用铸有“消防水泵接合器”标志的铸铁井盖,并应在其附近设置指示其位置的永久性固定标志。

5)墙壁消防水泵接合器的安装应符合设计要求。设计无要求时,其安装高度距地面宜为0.7m;与墙面上的门、窗、孔、洞的净距离不应小于2.0m,且不应安装在玻璃幕墙下方。

6)地下消防水泵接合器的安装,应使进水口与井盖底面的距离不大于0.4m,且不应小于井盖的半径。

7)消火栓水泵接合器与消防通道之间不应设有妨碍消防车加压供水的障碍物。

8)地下消防水泵接合器井的砌筑应有防水和排水措施。

检查数量:全数检查。

检查方法:核实设计图、核对产品的性能检验报告、直观检查。

12.3.9 室内消火栓及消防软管卷盘或轻便水龙的安装应符合下列规定:

1)室内消火栓及消防软管卷盘和轻便水龙的选型、规格应符合设计要求。

2)同一建筑物内设置的消火栓、消防软管卷盘和轻便水龙应采用统一规格的栓口、消防水枪和水带及配件。

3)试验用消火栓栓口处应设置压力表。

4)当消火栓设置减压装置时,应检查减压装置符合设计要求,且安装时应有防止砂石等杂物进入栓口的措施。

5)室内消火栓及消防软管卷盘和轻便水龙应设置明显的永久性固定标志,当室内消火栓因美观要求需要隐蔽安装时,应有明显的标志,并应便于开启使用。

6)消火栓栓口出水方向宜向下或与设置消火栓的墙面成90°角,栓口不应安装在门轴侧。

7)消火栓栓口中心距地面应为1.1m,特殊地点的高度可特殊对待,允许偏差±20mm。

检查数量:按数量抽查30%,但不应小于10个。

检验方法:核实设计图、核对产品的性能检验报告、直观检查。

12.3.10 消火栓箱的安装应符合下列规定:

1)消火栓的启闭阀门设置位置应便于操作使用,阀门的中心距箱侧面应为140mm,距箱后内表面应为100mm,允许偏差±5mm。

2)室内消火栓箱的安装应平正、牢固,暗装的消火栓箱不应破坏隔墙的耐火性能。

3)箱体安装的垂直度允许偏差为±3mm。

4)消火栓箱门的开启不应小于120°。

5)安装消火栓水龙带,水龙带与消防水枪和快速接头绑扎好后,应根据箱内构造将水龙带放置。

6)双向开门消火栓箱应有耐火等级应符合设计要求,当设计没有要求时应至少满足1h耐火极限的要求。

7)消火栓箱门上应用红色字体注明“消火栓”字样。

检查数量:按数量抽查30%,但不应小于10个。

检验方法:直观和尺量检查。

12.3.24 架空管道外应刷红色油漆或涂红色环圈标志,并应注明管道名称和水流方向标识。红色环圈标志,宽度不应小于20mm,间隔不宜大于4m,在一个独立的单元内环圈不宜少于2处。

检查数量:按数量抽查30%,不应少于10件。

检验方法:直观检查。

12.3.26 消防给水系统减压阀的安装应符合下列要求:

1)安装位置处的减压阀的型号、规格、压力、流量应符合设计要求。

2)减压阀安装应在供水管网试压、冲洗合格后进行。

3)减压阀水流方向应与供水管网水流方向一致。

4)减压阀前应有过滤器。

5)减压阀前后应安装压力表。

6)减压阀处应有压力试验用排水设施。

检查数量:全数检查。

检验方法:核实设计图、核对产品的性能检验报告、直观检查。

12.3.27 控制柜的安装应符合下列要求:

1)控制柜的基座其水平度误差不大于±2mm,并应做防腐处理及防水措施。

2)控制柜与基座应采用不小于φ12mm的螺栓固定,每只柜不应少于4只螺栓。

3)做控制柜的上下进出线口时,不、应破坏控制柜的防护等级。

检查数量:全部检查。

检查方法:直观检查。

12.4 试压和冲洗

12.4.1 消防给水及消火栓系统试压和冲洗应符合下列要求:

1)管网安装完毕后,应对其进行强度试验、冲洗和严密性试验。

2)强度试验和严密性试验宜用水进行。干式消火栓系统应做水压试验和气压试验。

3)系统试压完成后,应及时拆除所有临时盲板及试验用的管道,并应与记录核对无误,且应按本规范表C.0.2的格式填写记录。

4)管网冲洗应在试压合格后分段进行。冲洗顺序应先室外,后室内;先地下,后地上;室内部分的冲洗应按供水干管、水平管和立管的顺序进行。

5)系统试压前应具备下列条件:

①埋地管道的位置及管道基础、支墩等经复查应符合设计要求。

②试压用的压力表不应少于2只;精度不应低于1.5级,量程应为试验压力值的1.5~2倍。

③试压冲洗方案已经批准。

④对不能参与试压的设备、仪表、阀门及附件应加以隔离或拆除;加设的临时盲板应具有突出于法兰的边耳,且应做明显标志,并记录临时盲板的数量。

6)系统试压过程中,当出现泄漏时,应停止试压,并应放空管网中的试验介质,消除缺陷后,应重新再试。

7)管网冲洗宜用水进行。冲洗前,应对系统的仪表采取保护措施。

8)冲洗前,应对管道防晃支架、支吊架等进行检查,必要时应采取加固措施。

9)对不能经受冲洗的设备和冲洗后可能存留脏物、杂物的管段,应进行清理。

10)冲洗管道直径大于DN100时,应对其死角和底部进行振动,但不应损伤管道。

11)管网冲洗合格后,应按本规范表C.0.3的要求填写记录。

12)水压试验和水冲洗宜采用生活用水进行,不应使用海水或含有腐蚀性化学物质的水。

检查数量:全数检查。

检查方法:直观检查。

12.4.2 压力管道水压强度试验的试验压力应符合表12.4.2的规定。

检查数量:全数检查。

检查方法:直观检查。

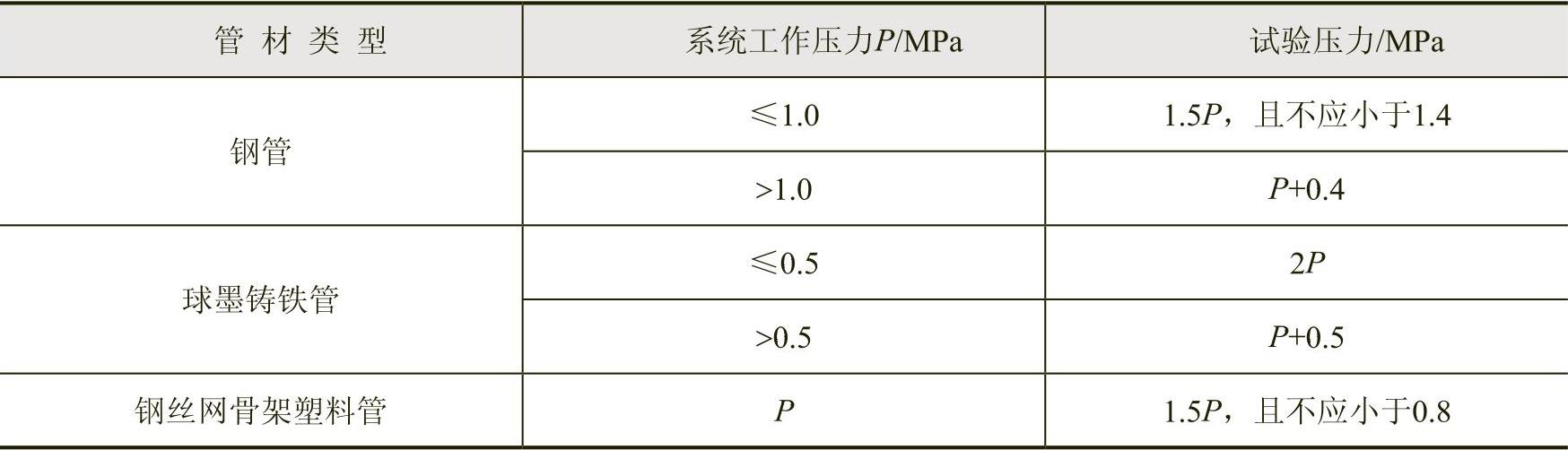

表12.4.2 压力管道水压强度试验的试验压力


12.4.3 水压强度试验的测试点应设在系统管网的最低点。对管网注水时,应将管网内的空气排净,并应缓慢升压,达到试验压力后,稳压30min后,管网应无泄漏、无变形,且压力降不应大于0.05MPa。

检查数量:全数检查。

检查方法:直观检查。

12.4.4 水压严密性试验应在水压强度试验和管网冲洗合格后进行。试验压力应为系统工作压力,稳压24h,应无泄漏。

检查数量:全数检查。

检查方法:直观检查。

12.4.5 水压试验时环境温度不宜低于5℃,当低于5℃时,水压试验应采取防冻措施。

检查数量:全数检查。

检查方法:用温度计检查。

12.4.6 消防给水系统的水源干管、进户管和室内埋地管道应在回填前单独或与系统同时进行水压强度试验和水压严密性试验。

检查数量:全数检查。

检查方法:观察和检查水压强度试验和水压严密性试验记录。

12.4.7 气压严密性试验的介质宜采用空气或氮气,试验压力应为0.28MPa,且稳压24h,压力降不应大于0.01MPa。

检查数量:全数检查。

检查方法:直观检查。

12.4.8 管网冲洗的水流流速、流量不应小于系统设计的水流流速、流量;管网冲洗宜分区、分段进行;水平管网冲洗时,其排水管位置应低于冲洗管网。

检查数量:全数检查。

检查方法:使用流量计和直观检查。

12.4.9 管网冲洗的水流方向应与灭火时管网的水流方向一致。

检查数量:全数检查。

检查方法:直观检查。

12.4.10 管网冲洗应连续进行。当出口处水的颜色、透明度与入口处水的颜色、透明度基本一致时,冲洗可结束。

检查数量:全数检查。

检查方法:直观检查。

12.4.11 管网冲洗宜设临时专用排水管道,其排放应畅通和安全。排水管道的截面面积不应小于被冲洗管道截面面积的60%。

检查数量:全数检查。

检查方法:直观和尺量、试水检查。

12.4.12 管网的地上管道与地下管道连接前,应在管道连接处加设堵头后,对地下管道进行冲洗。

检查数量:全数检查。

检查方法:直观检查。

12.4.13 管网冲洗结束后,应将管网内的水排除干净。

检查数量:全数检查。

检查方法:直观检查。

12.4.14 干式消火栓系统管网冲洗结束,管网内水排除干净后,宜采用压缩空气吹干。

检查数量:全数检查。

检查方法:直观检查。

13 系统调试与验收

13.1 系统调试

13.1.4 消防水泵调试应符合下列要求:

1)以自动直接启动或手动直接启动消防水泵时,消防水泵应在55s内投入正常运行,且应无不良噪声和振动。

2)以备用电源切换方式或备用泵切换启动消防水泵时,消防水泵应分别在1min或2min内投入正常运行。

3)消防水泵安装后应进行现场性能测试,其性能应与生产厂商提供的数据相符,并应满足消防给水设计流量和压力的要求。

4)消防水泵零流量时的压力不应超过设计工作压力的140%;当出流量为设计工作流量的150%时,其出口压力不应低于设计工作压力的65%。

检查数量:全数检查。

检查方法:用秒表检查。

13.1.5 稳压泵应按设计要求进行调试,并应符合下列规定:

1)当达到设计启动压力时,稳压泵应立即启动;当达到系统停泵压力时,稳压泵应自动停止运行;稳压泵启停应达到设计压力要求。

2)能满足系统自动启动要求,且当消防主泵启动时,稳压泵应停止运行。

3)稳压泵在正常工作时每小时的启停次数应符合设计要求,且不应大于15次/h。

4)稳压泵启停时系统压力应平稳,且稳压泵不应频繁启停。

检查数量:全数检查。

检查方法:直观检查。

13.1.7 减压阀调试应符合下列要求:

1)减压阀的阀前阀后动静压力应满足设计要求。

2)减压阀的出流量应满足设计要求,当出流量为设计流量的150%时,阀后动压不应小于额定设计工作压力的65%。

3)减压阀在小流量、设计流量和设计流量的150%时不应出现噪声明显增加。

4)测试减压阀的阀后动静压差应符合设计要求。

检查数量:全数检查。

检查方法:使用压力表、流量计、声强计和直观检查。

13.1.11 联锁试验应符合下列要求,并应按本规范表C.0.4的要求进行记录:

1)干式消火栓系统联锁试验,当打开1个消火栓或模拟1个消火栓的排气量排气时,干式报警阀(电动阀/电磁阀)应及时启动,压力开关应发出信号或联锁启动消防防水泵,水力警铃动作应发出机械报警信号。

2)消防给水系统的试验管放水时,管网压力应持续降低,消防水泵出水干管上压力开关应能自动启动消防水泵;消防给水系统的试验管放水或高位消防水箱排水管放水时,高位消防水箱出水管上的流量开关应动作,且应能自动启动消防水泵。

3)自动启动时间应符合设计要求和本规范第11.0.3条的有关规定。

检查数量:全数检查。

检查方法:直观检查。

13.2 系统验收

13.2.1 系统竣工后,必须进行工程验收,验收应由建设单位组织质检、设计、施工、监理参加,验收不合格不应投入使用。

13.2.11 干式消火栓系统报警阀组的验收应符合下列要求:

1)报警阀组的各组件应符合产品标准要求。

2)打开系统流量压力检测装置放水阀,测试的流量、压力应符合设计要求。

3)水力警铃的设置位置应正确。测试时,水力警铃喷嘴处压力不应小于0.05MPa,且距水力警铃3m远处警铃声声强不应小于70dB。

4)打开手动试水阀动作应可靠。

5)控制阀均应锁定在常开位置。

6)与空气压缩机或火灾自动报警系统的联锁控制,应符合设计要求。

检查数量:全数检查。

检查方法:直观检查。

13.2.12 管网验收应符合下列要求:

1)管道的材质、管径、接头、连接方式及采取的防腐、防冻措施,应符合设计要求,管道标识应符合设计要求。

2)管网排水坡度及辅助排水设施,应符合设计要求。

3)系统中的试验消火栓、自动排气阀应符合设计要求。

4)管网不同部位安装的报警阀组、闸阀、止回阀、电磁阀、信号阀、水流指示器、减压孔板、节流管、减压阀、柔性接头、排水管、排气阀、泄压阀等,均应符合设计要求。

5)干式消火栓系统允许的最大充水时间不应大于5min。

6)干式消火栓系统报警阀后的管道仅应设置消火栓和有信号显示的阀门。

7)架空管道的立管、配水支管、配水管、配水干管设置的支架,应符合本规范第12.3.19条~第12.3.23条的规定。

8)室外埋地管道应符合本规范第12.3.17条和第12.3.22条等的规定。

检查数量:本条第7款抽查20%,且不应少于5处;本条第1款~第6款、第8款全数抽查。

检查方法:直观和尺量检查、秒表测量。

13.2.18 系统工程质量验收判定条件应符合下列规定:

1)系统工程质量缺陷应按本规范附录F要求划分。

2)系统验收合格判定应为A=0,且B≤2,且B+C≤6为合格。

3)系统验收不符合本条第2款要求时,应为不合格。

14 维护管理

14.0.1 消防给水及消火栓系统应有管理、检查检测、维护保养的操作规程;并应保证系统处于准工作状态。维护管理应按本规范附录G的要求进行。

14.0.2 维护管理人员应掌握和熟悉消防给水系统的原理、性能和操作规程。

14.0.3 水源的维护管理应符合下列规定:

1)每季度应监测市政给水管网的压力和供水能力。

2)每年应对天然河湖等地表水消防水源的常水位、枯水位、洪水位,以及枯水位流量或蓄水量等进行一次检测。

3)每年应对水井等地下水消防水源的常水位、最低水位、最高水位和出水量等进行一次测定。

4)每月应对消防水池、高位消防水池、高位消防水箱等消防水源设施的水位等进行一次检测;消防水池(箱)玻璃水位计两端的角阀在不进行水位观察时应关闭。

5)在冬季每天应对消防储水设施进行室内温度和水温检测,当结冰或室内温度5℃时,应采取确保不结冰和室温不低于5℃的措施。

14.0.4 消防水泵和稳压泵等供水设施的维护管理应符合下列规定:

1)每月应手动启动消防水泵运转一次,并应检查供电电源的情况。

2)每周应模拟消防水泵自动控制的条件自动启动消防水泵运转一次,且应自动记录自动巡检情况,每月应检测记录。

3)每日应对稳压泵的停泵启泵压力和启泵次数等进行检查和记录运行情况。

4)每日应对柴油机消防水泵的启动电池的电量进行检测,每周应检查储油箱的储油量,每月应手动启动柴油机消防水泵运行一次。

5)每季度应对消防水泵的出流量和压力进行一次试验。

6)每月应对气压水罐的压力和有效容积等进行一次检测。

14.0.5 减压阀的维护管理应符合下列规定:

1)每月应对减压阀组进行一次放水试验,并应检测和记录减压阀前后的压力,当不符合设计值时应采取满足系统要求的调试和维修等措施。

2)每年应对减压阀的流量和压力进行一次试验。

14.0.6 阀门的维护管理应符合下列规定:

1)雨林阀的附属电磁阀应每月检查并应作启动试验,动作失常时应及时更换。

2)每月应对电动阀和电磁阀的供电和启闭性能进行检测。

3)系统上所有的控制阀门均应采用铅封或锁链固定在开启或规定的状态,每月应对铅封、锁链进行一次检查,当有破坏或损坏时应及时修理更换。

4)每季度应对室外阀门井中,进水管上的控制阀门进行一次检查,并应核实其处于全开启状态。

5)每天应对水源控制阀、报警阀组进行外观检查,并应保证系统处于无故障状态。

6)每季度应对系统所有的末端试水阀和报警阀的放水试验阀进行一次放水试验,并应检查系统启动、报警功能以及出水情况是否正常。

7)在市政供水阀门处于完全开启状态时,每月应对倒流防止器的压差进行检测,并应符合国家现行标准《减压型倒流防止器》GB/T 25178、《低阻力倒流防止器》JB/T 11151和《双止回阀倒流防止器》CJ/T 160等的有关规定。

14.0.7 每季度应对消火栓进行一次外观和漏水检查,发现有不正常的消火栓应及时更换。

14.0.8 每季度应对消防水泵接合器的接口及附件进行一次检查,并应保证接口完好、无渗漏、闷盖齐全。

14.0.9 每年应对系统过滤器进行至少一次排渣,并应检查过滤器是否处于完好状态,当堵塞或损坏时应及时检修。

14.0.10 每年应检查消防水池、消防水箱等蓄水设施的结构材料是否完好,发现问题时应及时处理。

14.0.11 建筑的使用性质功能或障碍物的改变,影响到消防给水及消火栓系统功能而需要进行修改时,应重新进行设计。

14.0.12 消火栓、消防水泵接合器、消防水泵房、消防水泵、减压阀、报警阀和阀门等,应有明确的标识。

14.0.13 消防给水及消火栓系统应有产权单位负责管理,并应使系统处于随时满足消防的需求和安全状态。

14.0.14 永久性地表水天然水源消防取水口应有防止水生生物繁殖的管理技术措施。

14.0.15 消防给水及消火栓系统发生故障,需停水进行修理前,应向主管值班人员报告,并应取得维护负责人的同意,同时应临场监督,应在采取防范措施后再动工。

模拟习题

一、单选题

1.根据现行国家标准《消防给水及消火栓系统技术规范》,干式消火栓系统允许的最大充水时间是( )min。

A.5 B.10 C.2 D.3

2.下列关于干式消火栓系统的说法正确的是( )。

A.干式消火栓系统的充水时间不应大于10min

B.在供水干管上,当采用电动阀时,开启时间不应超过60s

C.当采用雨淋阀、电磁阀和电动阀时,在消火栓箱处应设置直接开启快速启闭装置的手动按钮

D.在系统管道的最低处应设置快速排气阀

3.市政消火栓的保护半径不应超过( )m,间距不应大于( )m。

A.150,120 B.100,120 C.120,150 D.160,120

4.室外消火栓距建筑物外墙不宜小于( )m。

A.2.0 B.3.0 C.6.0 D.5.0

5.当市政给水管网设有市政消火栓时,其平时运行工作压力不应小于( )MPa,火灾时水力最不利市政消火栓的出流量不应小于( )L/s,且供水压力从地面算起不应小于0.10MPa。

A.0.12,15 B.0.14,15 C.0.15,20 D.0.20,20

6.某可燃物堆场,室外消火栓的设计流量为55L/s,室外消火栓选用DN150,其流量为15L/s。根据室外消火栓设计流量,该堆场的室外消火栓数量不应少于( )个。

A.6 B.4 C.5 D.3

7.某商业建筑,东西长为100m,南北宽为60m,建筑高度为26m,室外消火栓设计流量为40L/s,南侧布置消防扑救面。沿该建筑南侧消防扑救面设置的室外消火栓数量,不应少于( )个。

A.1 B.3 C.4 D.2

8.下面关于室外消火栓设置的说法中,错误的是( )。

A.室外消火栓应集中布置在建筑消防扑救面一侧,且不宜小于2个

B.室外消火栓的保护半径不应大于150m

C.地下民用建筑应在出入口附近设置室外消火栓,且距离出入口不宜小于5m,不宜大于40m

D.停车场的室外消火栓与最近一排汽车的距离不宜小于7m

9.下列关于储罐区和工艺装置区室外消火栓设置的说法中,错误的是( )。

A.可燃液体储罐区的室外消火栓,应设置在防火堤外,距离罐壁15m范围内的消火栓不应计入该罐可使用的消火栓数量

B.采用临时高压消防给水系统的工艺装置区,室外消火栓的间距不应大于60m

C.采用高压消防给水系统且宽度大于120m的工艺装置区,宜在该工艺装置区内的路边设置室外消火栓

D.液化烃储罐区的室外消火栓,应设置在防火墙外,距离罐壁15m范围内的消火栓可计入该罐可使用的消火栓数量

10.下列关于建筑室内消火栓设置的说法中,错误的是( )。

A.消防电梯前室应设置室内消火栓,并应计入消火栓使用数量

B.设置室内消火栓的建筑,层高超过2.2m的设备层宜设置室内消火栓

C.冷库的室内消火栓应设置在常温穿堂或楼梯间内

D.屋顶设置直升机停机坪的建筑,应在停机坪出入口处设置消火栓

11.建筑高度为48m的16层住宅建筑,一梯3户,每户建筑面积为120m²,每个单元设置一座防烟楼梯间,一部消防电梯和一部客梯。该建筑每个单元需设置的室内消火栓总数量不应少于( )个。

A.16 B.8 C.32 D.48

12.室内消火栓栓口动压大于( )MPa时,必须设置减压装置。

A.0.70 B.0.30 C.0.35 D.0.50

13.消防给水管道应采用阀门分成若干独立段,每段内室外消火栓的数量不宜超过( )个。

A.2 B.3 C.4 D.5

14.室内消火栓竖管应保证检修管道时关闭停用的竖管不超过1根,当竖管( )时,可关闭不相邻的2根。

A.超过4根 B.超过3根 C.不少于4根 D.不少于3根

15.下列关于消防给水设施的说法中,错误的是( )。

A.消防水泵的串联可在流量不变的情况下增加扬程,消防水泵的并联可增加流量

B.消防水泵控制柜在平时应使消防水泵处于自动启泵状态

C.室内消火栓给水管网宜与自动喷水等其他灭火系统的管网分开设置;当合用消防水泵时,供水管路沿水流方向应在报警阀后分开设置

D.室外消防给水管道应采用阀门分成若干独立段,每段内室外消火栓的数量不宜超过5个

16.消防电梯的井底排水设施应符合下列规定:排水泵集水井的有效容量不应小于( )m3;排水泵的排水量不应小于( )L/s。

A.1.00,10 B.2.00,10 C.2.00,5 D.1.00,5

17.报警阀处的排水立管宜为( )。

A.DN25 B.DN65 C.DN75 D.DN100

18.消防水泵应确保从接到启泵信号到水泵正常运转的自动启动时间不应大于( )。

A.30s B.1min C.2min D.5min

19.消防水泵控制柜设置在专用消防水泵控制室时,其防护等级不应低于( );与消防水泵设置在同一空间时,其防护等级不应低于( )。

A.IP30,IP55 B.IP30,IP50

C.IP44,IP50 D.IP44,IP55

20.安装单位技术人员对某医院综合楼消防给水系统的进场设备、材料进行安装前检查。下列检查方案中,符合相关规范要求的是( )。

A.按20%的比例对镀锌铜管进行现场外观检查

B.持有消防产品强制性认证证书的产品免于现场检查

C.全数检查阀门的铭牌、安全操作指示标志、产品说明书和水流方向的永久标志

D.按30%的比例,且不少于1个的规定,对螺纹密封件进行现场外观检查

21.某消防工程施工单位对消火栓系统进行施工前的进场检验,根据现行国家标准《消防给水及消火栓系统技术规范》,关于消火栓固定接口密封性能现场试验的说法中,正确的是( )。

A.试验数量宜从每批中抽查1%,但不应少于3个

B.当仅有1个不合格时,应再抽查2%,但不应少于10个

C.应缓慢而均匀地升压至1.6MPa,并应保压1min

D.当第2次抽查仍有不合格时,应继续进行批量抽查,抽查数量按前次递增

22.某工地按现行国家标准《通用阀门压力试验》GB/T 13927和《自动喷水灭火系统第六部分:通用阀门》GB 5135.6的要求,对消防用蝶阀开展进场检验。下列检查项目中,不属于进场检验项目的是( )。

A.水头损失检查 B.外观质量检查

C.规格型号检查 D.开关指示标志

23.下列有关消防水泵接合器安装说法中,错误的是( )。

A.墙壁水泵接合器安装高度距地面宜为1.1m

B.组装时消防水泵接合器的安装,应按接口、本体、接连管、止回阀、安全阀、放空管、控制阀的顺序进行

C.止回阀的安装方向应使消防用水能从消防水泵接合器进入系统

D.消防水泵接合器接口距离外消火栓或消防水池的距离宜为15~40m

24.关于消火栓箱的安装,下列说法不正确的是( )。

A.室内消火栓箱的安装应平正、牢固,暗装的消火栓箱不应破坏隔墙的耐火性能

B.箱体安装的垂直度允许偏差为±5mm

C.消火栓箱门的开启不应小于120°

D.消火栓箱门上应用红色字体注明“消火栓”字样

25.根据《消防给水及消火栓系统技术规范》的规定,室内消火栓系统管网安装完成后,对其进行水压试验和冲洗的正确顺序是( )。

A.强度试验—严密性试验—冲洗 B.强度试验—冲洗—严密性试验

C.冲洗—强度试验—严密性试验 D.冲洗—严密性试验—强度试验

26.已知消防给水管网采用钢管,若系统工作压力为1.2MPa,则管网的水压强度试验压力值应为( )MPa。

A.1.35 B.1.6 C.1.8 D.1.5

27.关于消防给水系统的水压强度试验的内容,错误的是( )。

A.水压强度试验的测试点应设在系统管网的最低点

B.对管网注水时,应将管网内的空气排净,并应缓慢升压,达到试验压力后,稳压30min

C.管网应无泄漏、无变形

D.压力降不应大于0.28MPa

28.某超高层建筑,室内消火栓系统采用临时高压消防给水系统,并采用减压阀减压分区供水,减压阀设置在该区域最高部位,减压阀至最不利消火栓的水头损失为0.04MPa,其阀后静、动压设计压力值分别为0.50MPa、0.40MPa。下列系统调试检测结果中,不符合现行国家消防技术标准的是( )。

A.减压阀后静压为0.495MPa,出水达到设计流量时,阀后动压为0.395MPa

B.试验消火栓出水时,阀后动压为0.45MPa

C.出流量为设计流量的150%时,阀后动压为0.23MPa

D.在试验消火栓出水、设计流量出水和150%设计流量出水时,减压阀的噪声没有明显异常

29.某消防检测机构对一栋二类高层办公楼的消防给水系统进行检测。该建筑室外有两路消防进水,自动喷水灭火系统设计流量为27L/s,设计扬程为1.0MPa;室内消火栓系统设计流量为20L/s,设计扬程0.98MPa;高位消防水箱最低有效水位距最高层喷头的有效距离为10m。查验验收报告,系统所有检测合格。检测消防泵性能及其运转情况,下列检测结果中,符合现行国家消防技术标准的是( )。

A.自动喷水泵零流量时的压力为1.3MPa

B.自动喷水灭火系统最不利点末端试水装置打开5s后,流量开关发出信号启动自动喷水泵

C.消火栓泵出流量为25L/s时电机停止工作

D.室内消火栓系统试验消火栓出流量为3L/s时,消火栓泵没有启动

30.某消防工程施工单位在消火栓系统安装结束后对系统进行调试,根据现行国家标准《消防给水及消火栓系统技术规范》,关于消火栓调试和测试的说法中,正确的是( )。

A.只需测试一层消火栓的出流量、压力

B.应根据试验消火栓的流量,检测减压阀的减压能力

C.应在消防水泵启动后,检测消防水泵自动停泵的时间

D.应检查旋转型消火栓的性能

31.下列属于消火栓系统验收合格标准的是( )。

A.A=0,B=2,C=3 B.A=0,B=3,C=2

C.A=1,B=2,C=4 D.A=1,B=3,C=4

32.根据《消防给水及消火栓系统技术规范》的规定,对消防给水系统供水设施进行维护管理,每( )应手动启动消防水泵运转一次,并应检查供电电源的情况。

A.月 B.年 C.半年 D.季度

33.根据《消防给水及消火栓系统技术规范》的规定,下列关于室内消火栓系统日常维护管理的说法中,正确的是( )。

A.每季度应该对消火栓进行一次严密性试验检查,发现有不正确的消火栓应及时更换

B.每季度应该对消火栓进行一次外观和漏水检查,发现有不正确的消火栓应及时更换

C.每季度应该对消火栓进行一次出水试验检查,发现有不正常的消火栓应及时更换

D.每季度应该对消火栓进行一次水压强度试验检查,发现有不正常的消火栓应及时更换

34.对高位消防水箱进行维护保养,应定期检查水箱水位,检查水位的周期至少应为每( )检查一次。

A.日 B.月 C.季 D.年

35.某住宅小区采用临时高压消防给水系统,电动消防水泵供水,高位消防水箱稳压,运行维护管理时,根据现行国家消防技术标准,正确的做法是( )。

A.每月手动启动消防泵运行,并检查供电情况

B.每季度检查供电情况

C.每年测试泵的流量和压力

D.每周对稳压泵的停泵启泵压力进行检查

36.根据《消防给水及消火栓系统技术规范》,对消防给水系统供水设施进行维护管理,每( )应对稳压泵的停泵启泵压力和启泵次数等进行检查和记录运行情况。

A.月 B.年 C.季度 D.日

37.消防给水系统维护管理人员,应掌握和熟悉的消防给水系统的( )、性能和操作规程。

A.灭火机理 B.运行规律 C.设计原理 D.工作原理

二、多选题

1.设有室内消火栓的建筑应设置带有压力表的试验消火栓,下列关于其设置位置的说法,正确的是( )。

A.多层建筑应在其首层设置

B.严寒、寒冷等冬季结冰地区可设置在顶层出口处或水箱间内等便于操作和防冻的位置

C.单层建筑宜设置在水力最不利处,且应靠近出入口

D.高层建筑应在其屋顶设置

E.单层建筑宜设置在水力最不利处,且应远离出入口

2.某建筑高度为23.8m的4层商业建筑,对其进行室内消火栓的配置和设计中,正确的有( )。

A.选用DN65的室内消火栓 B.消火栓栓口动压大于0.5MPa

C.消火栓栓口动压不小于0.25MPa D.配置直径65mm长30m的消防水带

E.水枪充实水柱不小于10m

3.已知某小区所在地区冰冻线深度为0.75m,下列室外埋地金属消防给水管道的设计管顶覆土深度中,符合国家标准的有( )

A.0.70m B.1.00m C.1.05m D.1.15m

E.1.25m

4.关于消火栓泵控制柜,下列说法错误的有( )。

A.机械应急启动时,应确保消防水泵在报警后5min内正常工作

B.应采取防止被水淹的措施

C.防护等级不应低于IP30

D.应具有自动巡检可调、显示巡检状态和信号功能

E.控制柜对话界面英语英汉双语语言

5.下列关于消防水泵接合器的安装要求的说法中,正确的有( )。

A.应安装在便于消防车接近使用的地点

B.墙壁式消防水泵接合器不应安装在玻璃幕墙下方

C.墙壁式消防水泵接合器与门窗洞口的净距不应小于2.0m

D.距室外消火栓或消防水池的距离宜为5~40m

E.地下消防水泵接合器进水口与井盖底部的距离不应小于井盖的直径

6.下列关于室外消火栓安装的说法中,正确的有( )。

A.地下式消火栓应安装在消火栓井内,消火栓井内径不宜小于1.2m

B.同一建筑物设置的室外消火栓应采用同一厂家的栓口及配件

C.消火栓栓口安装高度允许偏差为20mm

D.地下式消火栓顶部出水口应正对井口

E.地下式消火栓应设置永久性固定标志

7.管径大于DN50mm的消防管道水平架空安装时,应按规定设置防晃支架,下列相关要求中,正确的有( )。

A.应在管道拐弯位置处设置一个防晃支架

B.应在管道三通位置处设置一个防晃支架

C.应在管道的始端设置一个防晃支架

D.应在管道的终端设置一个防晃支架

E.应在管道四通位置处设置一个防晃支架

习题答案

一、单选题

1.【答案】A

【解析】7.1.6 干式消火栓系统的充水时间不应大于5min,并应符合下列规定:

1)在供水干管上宜设干式报警阀、雨淋阀或电磁阀、电动阀等快速启闭装置;当采用电动阀时开启时间不应超过30s。

2)当采用雨淋阀、电磁阀和电动阀时,在消火栓箱处应设置直接开启快速启闭装置的手动按钮。

3)在系统管道的最高处应设置快速排气阀。

【考点来源】《消防给水及消火栓系统技术规范》7.1.6。

2.【答案】C

【解析】参考1题解析。

【考点来源】《消防给水及消火栓系统技术规范》7.1.6。

3.【答案】A

【解析】7.2.5 市政消火栓的保护半径不应超过150m,间距不应大于120m。

【考点来源】《消防给水及消火栓系统技术规范》7.2.5。

4.【答案】D

【解析】7.2.6-2 市政消火栓距建筑外墙或外墙边缘不宜小于5.0m。

【考点来源】《消防给水及消火栓系统技术规范》7.2.6。

5.【答案】B

【解析】7.2.8 当市政给水管网设有市政消火栓时,其平时运行工作压力不应小于0.14MPa,火灾时水力最不利市政消火栓的出流量不应小于15L/s,且供水压力从地面算起不应小于0.10MPa。

【考点来源】《消防给水及消火栓系统技术规范》7.2.8。

6.【答案】B

【解析】7.3.2 建筑室外消火栓的数量应根据室外消火栓设计流量和保护半径经计算确定,保护半径不应大于150.0m,每个室外消火栓的出流量宜按10~15L/s计算。

978-7-111-60215-6-Chapter02-8.jpg个,B选项正确。

【考点来源】《消防给水及消火栓系统技术规范》7.3.2。

7.【答案】D

【解析】7.3.3 室外消火栓宜沿建筑周围均匀布置,且不宜集中布置在建筑一侧;建筑消防扑救面一侧的室外消火栓数量不宜少于2个。

【考点来源】《消防给水及消火栓系统技术规范》7.3.3。

8.【答案】A

【解析】7.3.3 室外消火栓宜沿建筑周围均匀布置,且不宜集中布置在建筑一侧;建筑消防扑救面一侧的室外消火栓数量不宜少于2个。

7.3.2 建筑室外消火栓的数量应根据室外消火栓设计流量和保护半径经计算确定,保护半径不应大于150.0m,每个室外消火栓的出流量宜按10~15L/s计算。

7.3.4 人防工程、地下工程等建筑应在出入口附近设置室外消火栓,且距出入口的距离不宜小于5m,并不宜大于40m。

7.3.5 停车场的室外消火栓宜沿停车场周边设置,且与最近一排汽车的距离不宜小于7m,距加油站或油库不宜小于15m。

【考点来源】《消防给水及消火栓系统技术规范》7.3.3、7.3.2、7.3.4、7.3.5。

9.【答案】D

【解析】7.3.6 甲、乙、丙类液体储罐区和液化烃罐罐区等构筑物的室外消火栓,应设在防火堤或防护墙外,数量应根据每个罐的设计流量经计算确定,但距罐壁15m范围内的消火栓,不应计算在该罐可使用的数量内。

7.3.7 工艺装置区等采用高压或临时高压消防给水系统的场所,其周围应设置室外消火栓,数量应根据设计流量经计算确定,且间距不应大于60.0m。当工艺装置区宽度大于120.0m时,宜在该装置区内的路边设置室外消火栓。

【考点来源】《消防给水及消火栓系统技术规范》7.3.6、7.3.7。

10.【答案】B

【解析】7.4.3 设置室内消火栓的建筑,包括设备层在内的各层均应设置消火栓。选项B错在“宜”。

7.4.4 屋顶设有直升机停机坪的建筑,应在停机坪出入口处或非电器设备机房处设置消火栓,且距停机坪机位边缘的距离不应小于5.0m。

7.4.5 消防电梯前室应设置室内消火栓,并应计入消火栓使用数量。

7.4.7-5 冷库的室内消火栓应设置在常温穿堂或楼梯间内。

【考点来源】《消防给水及消火栓系统技术规范7.4.3、7.4.4、7.4.5、7.4.7。

11.【答案】A

【解析】7.4.6 室内消火栓的布置应满足同一平面有2支消防水枪的2股充实水柱同时达到任何部位的要求,但建筑高度小于或等于24.0m且体积小于或等于5000m3的多层仓库、建筑高度小于或等于54m且每单元设置一部疏散楼梯的住宅,以及本规范表3.5.2中规定可采用1支消防水枪的场所,可采用1支消防水枪的1股充实水柱到达室内任何部位。该是建筑高度为48m的住宅,且每个单元设置一座防烟楼梯间,可以采用1支消防水枪,因此该建筑每个单元需设置的室内消火栓总数量不应少于16个。

【考点来源】《消防给水及消火栓系统技术规范》7.4.6。

12.【答案】A

【解析】7.4.12-1 消火栓栓口动压力不应大于0.50MPa;当大于0.70MPa时必须设置减压装置。

【考点来源】《消防给水及消火栓系统技术规范》7.4.12。

13.【答案】D

【解析】8.1.4-3 消防给水管道应采用阀门分成若干独立段,每段内室外消火栓的数量不宜超过5个。

【考点来源】《消防给水及消火栓系统技术规范》8.1.4。

14.【答案】A

【解析】8.1.6-1 室内消火栓竖管应保证检修管道时关闭停用的竖管不超过1根,当竖管超过4根时,可关闭不相邻的2根。

【考点来源】《消防给水及消火栓系统技术规范》8.1.6。

15.【答案】C

【解析】消防泵的串联在流量不变时可增加扬程。消防泵并联的作用主要在于增大流量,但在流量叠加时,系统的流量会有所下降,选泵时应考虑这种因素。

A选项正确。

11.0.1-1 消防水泵控制柜在平时应使消防水泵处于自动启泵状态。B选项正确。

8.1.4-3 消防给水管道应采用阀门分成若干独立段,每段内室外消火栓的数量不宜超过5个。D选项正确。

8.1.7 室内消火栓给水管网宜与自动喷水等其他水灭火系统的管网分开设置;当合用消防泵时,供水管路沿水流方向应在报警阀前分开设置。C选项错误。

【考点来源】《消防给水及消火栓系统技术规范》8.1.4、8.1.7、11.0.1。16.【答案】B

【解析】9.2.3 消防电梯的井底排水设施应符合下列规定:

1)排水泵集水井的有效容量不应小于2.00m3

2)排水泵的排水量不应小于10L/s。

【考点来源】《消防给水及消火栓系统技术规范》9.2.3。

17.【答案】D

【解析】9.3.1-2 报警阀处的排水立管宜为DN100。

【考点来源】《消防给水及消火栓系统技术规范》9.3.1。

18.【答案】C

【解析】11.0.3 消防水泵应确保从接到启泵信号到水泵正常运转的自动启动时间不应大于2min。

【考点来源】《消防给水及消火栓系统技术规范》11.0.3。

19.【答案】A

【解析】11.0.9 消防水泵控制柜设置在专用消防水泵控制室时,其防护等级不应低于IP30;与消防水泵设置在同一空间时,其防护等级不应低于IP55。

【考点来源】《消防给水及消火栓系统技术规范》11.0.9。

20.【答案】C

【解析】12.2.5 管材、管件应进行现场外观检查,并应符合下列要求:

1)镀锌钢管应为内外壁热镀锌钢管,钢管内外表面的镀锌层不应有脱落、锈蚀等现象,球墨铸铁管球墨铸铁内涂水泥层和外涂防腐涂层不应脱落,不应有锈蚀等现象,钢丝网骨架塑料复合管管道壁厚度均匀、内外壁应无划痕,各种管材管件应符合表12.2.5所列相应标准。

检查数量:全数检查。A选项错误。

《消防产品现场检查判定规则》(GA 588—2012):

4.1.1 消防产品现场检查包括市场准入检查和产品质量现场检查两类。强制性认证证书属于市场准入文件,B选项错误。

12.2.6-7 阀门应有清晰的铭牌、安全操作指示标志、产品说明书和水流方向的永久性标志。

检查数量:全数检查。

检查方法:直观检查及在专用试验装置上测试,主要测试设备有试压泵、

压力表、秒表。C选项正确。

12.2.3 消火栓的现场检验应符合下列要求:

8)消火栓螺纹密封面应无伤痕、毛刺、缺丝或断丝现象。

14)消火栓固定接口应进行密封性能试验,应以无渗漏、无损伤为合格。

试验数量宜从每批中抽查1%,但不应少于5个,应缓慢而均匀地升压1.6MPa,应保压2min。当两个及两个以上不合格时,不应使用该批消火栓。当仅有1个不合格时,应再抽查2%,但不应少于10个,并应重新进行

密封性能试验;当仍有不合格时,亦不应使用该批消火栓。

外观和一般检查数量:全数检查。D选项错误。

检查方法:直观和尺量检查。

性能检查数量:抽查符合本条第14款的规定。

检查方法:直观检查及在专用试验装置上测试,主要测试设备有试压泵、压力表、秒表。

【考点来源】《消防给水及消火栓系统技术规范》12.2.3、12.2.5、12.2.6,《消防产品现场检查判定规则》(GA 588—2012)4.1.1,《消防安全技术综合能力》教材第90~91页。

21.【答案】B

【解析】12.2.3-14 消火栓固定接口应进行密封性能试验,应以无渗漏、无损伤为合格。试验数量宜从每批中抽查1%,但不应少于5个,应缓慢而均匀地升压1.6MPa,应保压2min。当两个及两个以上不合格时,不应使用该批消火栓。当仅有1个不合格时,应再抽查2%,但不应少于10个,并应重新进行密封性能试验;当仍有不合格时,亦不应使用该批消火栓。

【考点来源】《消防给水及消火栓系统技术规范》12.2.3。

22.【答案】A

【解析】12.2.6 阀门及其附件的现场检验应符合下列要求:

1)阀门的商标、型号、规格等标志应齐全,阀门的型号、规格应符合设计要求。

2)阀门及其附件应配备齐全,不应有加工缺陷和机械损伤。

3)报警阀和水力警铃的现场检验,应符合现行国家标准《自动喷水灭火系统施工及验收规范》GB 50261的有关规定。

4)闸阀、截止阀、球阀、蝶阀和信号阀等通用阀门,应符合现行国家标准《通用阀门 压力试验》GB/T 13927和《自动喷水灭火系统 第6部分:通用阀门》GB 5135.6等的有关规定。

5)消防水泵接合器应符合现行国家标准《消防水泵接合器》GB 3446的性能和质量要求。

6)自动排气阀、减压阀、泄压阀、止回阀等阀门性能,应符合现行国家标准《通用阀门 压力试验》GB/T 13927、《自动喷水灭火系统 第6部分:通用阀门》GB 5135.6、《压力释放装置 性能试验规范》GB/T 12242、《减压阀 性能试验方法》GB/T 12245、《安全阀 一般要求》GB/T 12241、《阀门的检验与试验》JB/T 9092等的有关规定。

7)阀门应有清晰的铭牌、安全操作指示标志、产品说明书和水流方向的永久性标志。

检查数量:全数检查。

检查方法:直观检查及在专用试验装置上测试,主要测试设备有试压泵、

压力表、秒表。

【考点来源】《消防给水及消火栓系统技术规范》12.2.6。

23.【答案】A

【解析】12.3.6 消防水泵接合器的安装应符合下列规定:

1)消防水泵接合器的安装,应按接口、本体、连接管、止回阀、安全阀、放空管、控制阀的顺序进行,止回阀的安装方向应使消防用水能从消防水泵接合器进入系统,整体式消防水泵接合器的安装,应按其使用安装说明书进行。B、C选项正确。

2)墙壁消防水泵接合器的安装应符合设计要求。设计无要求时,其安装高度距地面宜为0.7m;与墙面上的门、窗、孔、洞的净距离不应小于2.0m,且不应安装在玻璃幕墙下方。A选项错误。

5.4.7 水泵接合器应设在室外便于消防车使用的地点,且距室外消火栓或消防水池的距离不宜小于15m,并不宜大于40m。D选项正确。

【考点来源】《消防给水及消火栓系统技术规范》12.3.6、5.4.7。

24.【答案】B

【解析】12.3.10 消火栓箱的安装应符合下列规定:

1)室内消火栓箱的安装应平正、牢固,暗装的消火栓箱不应破坏隔墙的耐火性能。A选项正确。

2)箱体安装的垂直度允许偏差为±3mm。B选项错误。

3)消火栓箱门的开启不应小于120。C选项正确。

4)消火栓箱门上应用红色字体注明“消火栓”字样。D选项正确。

【考点来源】《消防给水及消火栓系统技术规范》12.3.10。

25.【答案】B

【解析】12.4.1-1 管网安装完毕后,应对其进行强度试验、冲洗和严密性试验。

12.4.4 水压严密性试验应在水压强度试验和管网冲洗合格后进行。试验压力应为系统工作压力,稳压24h,应无泄漏。

【考点来源】《消防给水及消火栓系统技术规范》12.4.1。

26.【答案】B

【解析】根据表12.4.2可得,管网水压强度试验压力值应为(1.2+0.4)MPa=1.6MPa。

【考点来源】《消防给水及消火栓系统技术规范》12.4.2。

27.【答案】D

【解析】12.4.3 水压强度试验的测试点应设在系统管网的最低点。对管网注水时,应将管网内的空气排净,并应缓慢升压,达到试验压力后,稳压30min后,管网应无泄漏、无变形,且压力降不应大于0.05MPa。

【考点来源】《消防给水及消火栓系统技术规范》12.4.3。

28.【答案】C

【解析】6.2.4-2 减压阀应根据消防给水设计流量和压力选择,且设计流量应在减压阀流量压力特性曲线的有效段内,并校核在150%设计流量时,减压阀的出口动压不应小于设计值的65%。因此,0.4MPa×65%=0.26MPa,C选项错误。

10.3.5-1 应根据产品技术参数确定;当无资料时,减压阀阀前后静压与动压差应按不小于0.10MPa计算。A选项正确。

7.4.12-2 高层建筑、厂房、库房和室内净空高度超过8m的民用建筑等场所,消火栓栓口动压不应小于0.35MPa,且消防水枪充实水柱应按13m计算;其他场所,消火栓栓口动压不应小于0.25MPa,且消防水枪充实水柱应按10m计算。

由于该建筑属于高层建筑,所以动压不应小于0.35MPa,B选项正确。

13.1.7-3 减压阀在小流量、设计流量和设计流量的150%时不应出现噪声明显增加。D选项正确。

【考点来源】《消防给水及消火栓系统技术规范》6.2.4、10.3.5、7.4.12、13.1.7。

29.【答案】A

【解析】5.1.6-4 流量扬程性能曲线应为无驼峰、无拐点的光滑曲线,零流量时的压力不应大于设计工作压力的140%,且宜大于设计工作压力的120%。因此自动喷水泵零流量时的压力应为1.2~1.4MPa。A选项正确。

11.0.5 消防水泵应能手动启停和自动启动。C选项错误。

《自动喷水灭火系统设计规范》11.0.1湿式系统、干式系统应由消防水泵出水干管上设置的压力开关、高位消防水箱上的流量开关和报警阀组压力开关直接自动启动消防水泵。流量开关不能启动喷淋泵,B选项错误。

13.1.8 消火栓的调试和测试应符合下列规定:

1)试验消火栓动作时,应检测消防水泵是否在本规范规定的时间内自动启动。

2)试验消火栓动作时,应测试其出流量、压力和充实水柱的长度;并应根据消防水泵的性能曲线核实消防水泵供水能力。

3)应检查旋转型消火栓的性能能否满足其性能要求。

4)应采用专用检测工具,测试减压稳压型消火栓的阀后动静压是否满足设计要求。

检查数量:全数检查。

检查方法:使用压力表、流量计和直观检查。

由“高位消防水箱最低有效水位距最高层喷头的有效距离为10m”可知,自动喷水灭火系统最不利点静水压力为0.1MPa,因此不需要设置稳压泵。

由高位消防水箱直接供给消火栓(包括最不利点消火栓,即试验消火栓)和自动喷水灭火系统的初期用水。

对于D选项:新规范要求的消防流量开关联动消防栓启泵,目前没有国标明确此新产品,今后会完善产品标准,目前多数意见是约3.0L/s的动作灵敏度(小于普通标准水枪5L/s,大于轻便水龙2.5L/s,大于一般轻微的渗漏流量);流量开关鉴于直接联动启泵,需要谨慎可靠,建议采用内置延时电路的型号,确实持续水流动10~15s,才动作可靠启动水泵。

因此D选项“室内消火栓系统试验消火栓出流量为3L/s时,消火栓泵没有启动”是错误的。

【考点来源】《消防给水及消火栓系统技术规范》5.1.6、11.0.5、13.1.8,《自动喷水灭火系统设计规范》11.0.5。

30.【答案】D

【解析】13.1.8-2 试验消火栓动作时,应测试其出流量、压力和充实水柱的长度;并应根据消防水泵的性能曲线核实消防水泵供水能力。A、B选项错误。

13.1.8-3 应检查旋转型消火栓的性能能否满足其性能要求。D选项正确。

11.0.2 消防水泵不应设置自动停泵的控制功能,停泵应由具有管理权限的工作人员根据火灾扑救情况确定。C选项错误。

【考点来源】《消防给水及消火栓系统技术规范》13.1.8、11.0.2。

31.【答案】A

【解析】13.2.18 系统工程质量验收判定条件应符合下列规定:

1)系统工程质量缺陷应按本规范附录F要求划分。

2)系统验收合格判定应为A=0,且B≤2,且B+C≤6为合格。

3)系统验收不符合本条第2款要求时,应为不合格。

【考点来源】《消防给水及消火栓系统技术规范13.2.8。

32.【答案】A

【解析】14.0.4-1 每月应手动启动消防水泵运转一次,并应检查供电电源的情况。

【考点来源】《消防给水及消火栓系统技术规范》14.0.4。

33.【答案】B

【解析】14.0.7 每季度应对消火栓进行一次漏水和外观检查,发现有不正常的消火栓及时更换。

【考点来源】《消防给水及消火栓系统技术规范》14.0.7。

34.【答案】B

【解析】14.0.3-4 每月应对消防水池、高位消防水池、高位消防水箱等消防水源设施的水位等进行一次检测;消防水池(箱)玻璃水位计两端的角阀在不进行水位观察时应关闭。

【考点来源】《消防给水及消火栓系统技术规范》14.0.3。

35.【答案】A

【解析】14.0.4 消防水泵和稳压泵等供水设施的维护管理应符合下列规定:

1)每月应手动启动消防水泵运转一次,并应检查供电电源的情况。A选项正确,B选项错误。

2)每日应对稳压泵的停泵启泵压力和启泵次数等进行检查和记录运行情况。D选项错误。

3)每季度应对消防水泵的出流量和压力进行一次试验。C选项错误。

【考点来源】《消防给水及消火栓系统技术规范》14.0.4。

36.【答案】D

【解析】参考35题解析。

【考点来源】《消防给水及消火栓系统技术规范》14.0.4。

37.【答案】D

【解析】14.0.2 维护管理人员应掌握和熟悉消防给水系统的原理、性能和操作规程。

【考点来源】《消防给水及消火栓系统技术规范》14.0.2。

二、多选题

1.【答案】BCD

【解析】7.4.9 设有室内消火栓的建筑应设置带有压力表的试验消火栓,其设置位置应符合下列规定:

1)多层和高层建筑应在其屋顶设置,严寒、寒冷等冬季结冰地区可设置在顶层出口处或水箱间内等便于操作和防冻的位置。

2)单层建筑宜设置在水力最不利处,且应靠近出入口。

【考点来源】《消防给水及消火栓系统技术规范》7.4.9。

2.【答案】ACE

【解析】7.4.2 室内消火栓的配置应符合下列要求:

1)应采用DN65室内消火栓,并可与消防软管卷盘或轻便水龙设置在同一箱体内。

2)应配置公称直径65有内衬里的消防水带,长度不宜超过25.0m;消防软管卷盘应配置内径不小于φ19的消防软管,其长度宜为30.0m;轻便水龙应配置公称直径25有内衬里的消防水带,长度宜为30.0m。

3)宜配置当量喷嘴直径16mm或19mm的消防水枪,但当消火栓设计流量为2.5L/s时宜配置当量喷嘴直径11mm或13mm的消防水枪;消防软管卷盘和轻便水龙应配置当量喷嘴直径6mm的消防水枪。

7.4.12 室内消火栓栓口压力和消防水枪充实水柱,应符合下列规定:

1)消火栓栓口动压力不应大于0.50MPa;当大于0.70MPa时必须设置减压装置。

2)高层建筑、厂房、库房和室内净空高度超过8m的民用建筑等场所,消火栓栓口动压不应小于0.35MPa,且消防水枪充实水柱应按13m计算;其他场所,消火栓栓口动压不应小于0.25MPa,且消防水枪充实水柱应按10m计算。

【考点来源】《消防给水及消火栓系统技术规范》7.4.2、7.4.12。

3.【答案】CDE

【解析】8.2.6 埋地金属管道的管顶覆土应符合下列规定:

1)管道最小管顶覆土应按地面荷载、埋深荷载和冰冻线对管道的综合影响确定。

2)管道最小管顶覆土不应小于0.70m;但当在机动车道下时管道最小管顶覆土应经计算确定,并不宜小于0.90m。

3)管道最小管顶覆土应至少在冰冻线以下0.30m。

【考点来源】《消防给水及消火栓系统技术规范》8.2.6。

4.【答案】CE

【解析】11.0.12 消防水泵控制柜应设置机械应急启泵功能,并应保证在控制柜内的控制线路发生故障时由有管理权限的人员在紧急时启动消防水泵。机械应急启动时,应确保消防水泵在报警后5.0min内正常工作。A选项正确。

11.0.10 消防水泵控制柜应采取防止被水淹没的措施。B选项正确。

11.0.9 消防水泵控制柜设置在专用消防水泵控制室时,其防护等级不应低于IP30;与消防水泵设置在同一空间时,其防护等级不应低于IP55。本题高区消火栓加压泵控制柜与消防水泵布置在同一房间,故防护等级不应低于IP55,C选项错误。

11.0.18 消防水泵控制柜应有显示消防水泵工作状态和故障状态的输出端子及远程控制消防水泵启动的输入端子。控制柜应具有自动巡检可调、显示巡检状态和信号等功能,且对话界面应有汉语语言,图标应便于识别和操作。D选项正确,E选项错误。

【考点来源】《消防给水及消火栓系统技术规范》11.0.9、11.1.10、11.0.12、11.0.18。

5.【答案】ABC

【解析】12.3.6 消防水泵接合器的安装应符合下列规定:

1)墙壁消防水泵接合器的安装应符合设计要求。设计无要求时,其安装高度距地面宜为0.7m;与墙面上的门、窗、孔、洞的净距离不应小于2.0m,且不应安装在玻璃幕墙下方。B、C选项正确。

2)地下消防水泵接合器的安装,应使进水口与井盖底面的距离不大于0.4m,且不应小于井盖的半径。E选项错误。

5.4.7 水泵接合器应设在室外便于消防车使用的地点,且距室外消火栓或消防水池的距离不宜小于15m,并不宜大于40m。A选项正确,D选项错误。

【考点来源】《消防给水及消火栓系统技术规范》12.3.6、5.4.7。

6.【答案】CDE

【解析】7.2.1 市政消火栓宜采用地上式室外消火栓;在严寒、寒冷等冬季结冰地区宜采用干式地上式室外消火栓,严寒地区宜增设消防水鹤。当采用地下式室外消火栓,地下消火栓井的直径不宜小于1.5m,且当地下式室外消火栓的取水口在冰冻线以上时,应采取保温措施。A选项错误。

12.3.9-2 同一建筑物内设置的消火栓、消防软管卷盘和轻便水龙应采用统一规格的栓口、消防水枪和水带及配件。B选项错误。

12.3.9-7 消火栓栓口中心距地面应为1.1m,特殊地点的高度可特殊对待,允许偏差±20mm。C选项正确。

12.3.9-3 地下式消火栓顶部进水口或顶部出水口应正对井口。顶部进水口或顶部出水口与消防井盖底面的距离不应大于0.4m,井内应有足够的操作空间,并应做好防水措施。D选项正确。

12.3.7-4 地下式室外消火栓应设置永久性固定标志。E选项正确。

【考点来源】《消防给水及消火栓系统技术规范》7.2.1、12.3.9、12.3.7。

7.【答案】ABE

【解析】12.3.20-6 下列部位应设置固定支架或防晃支架:

1)配水管宜在中点设一个防晃支架,但当管径小于DN50时可不设。

2)配水干管及配水管,配水支管的长度超过15m,每15m长度内应至少设1个防晃支架,但当管径不大于DN40可不设。

3)管径大于DN50的管道拐弯、三通及四通位置处应设1个防晃支架。

4)防晃支架的强度,应满足管道、配件及管内水的重量再加50%的水平方向推力时不损坏或不产生永久变形;当管道穿梁安装时,管道再用紧固件固定于混凝土结构上,宜可作为1个防晃支架处理。

【考点来源】《消防给水及消火栓系统技术规范》12.3.20。

免责声明:以上内容源自网络,版权归原作者所有,如有侵犯您的原创版权请告知,我们将尽快删除相关内容。

我要反馈
