（1）工作井

新的排水方案将利用胜哄泵站抽水，而盾构工作井就设在计划建造泵站的地方，也就是隅田川的边上，如图7-9所示。

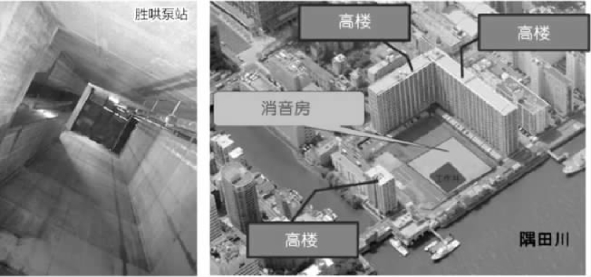

图7-9　泵房位置示意图

工程工作井洞口加固采用了SEW 工法。SEW 工法是在围护结构洞门范围内预先安装FFU 材料部件（一种玻璃纤维材料，全称：Fiber Reinforce Formed Urethane）来替代传统墙材，可以使盾构机直接切削FFU 部件进行始发、到达的施工工法，如图7-10所示。FFU 材料具备较高的止水性能，所以SEW 工法不仅能够免除洞门凿除给工程带来的端头地层失稳、涌水等风险，还能在一定程度上减小端头井加固范围，甚至取消端头加固，降低周边管线等条件对工程的制约。

(www.daowen.com)

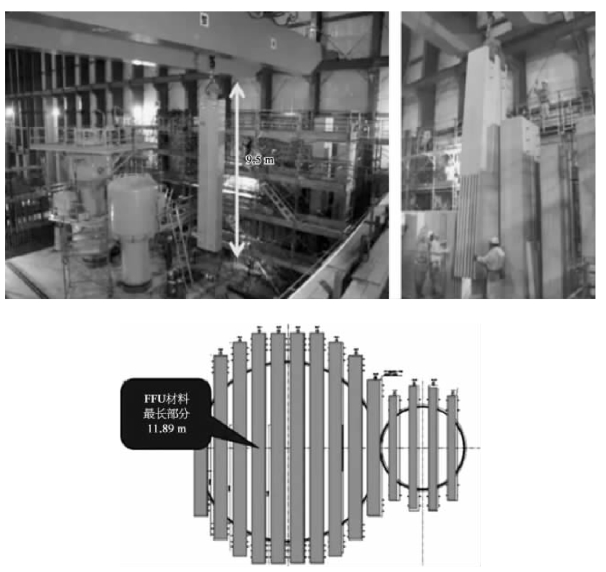

图7-10　洞口加固示意图

（2）双圆盾构地中分叉

由于邻近地下管线和JR地下铁，在有限的用地内，采用了具有较大优势的H&V盾构法。H&V盾构法，是通过特殊的连接结构将两台单圆盾构机组合起来，在扭转力的作用下自由地进行横向到纵向、纵向到横向的叠合螺旋式隧道的挖掘，从而完成非圆形的任意断面隧道的掘进。

这台由川崎重工制造的横向二连泥水式分叉盾构机，便是利用了该工法的分叉特点，在两台单圆盾构机之间设置调距衬套，通过调距衬套的连接销，形成固定的组合结构。在分叉隧道施工时，从盾构机内拆卸连接销，然后分离盾构机和调距衬套，如图7-11所示。这种方案无须建造分叉隧道施工的竖井，且两台盾构机同步施工，大大缩短了工期。

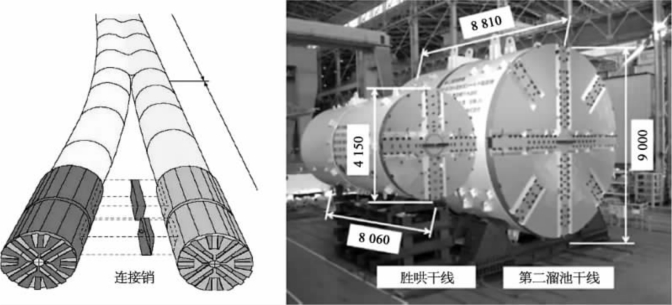

图7-11　双圆盾构地中分叉示意图
