（1）设计思路（图7-4、图7-5）

浅层污水系统截流倍数为2，截流污水经浅层管道输送到落合水再生厂处理排放；大于截流倍数2而小于50mm／h降雨和径流系数为0.5的径流溢流进入善福寺川和神田川排放；大于50mm／h降雨且径流系数为0.5的地表径流进入和田弥生调蓄深隧调蓄。调蓄水在雨后抽排进入落合水再生厂处理，最后排入神田川。

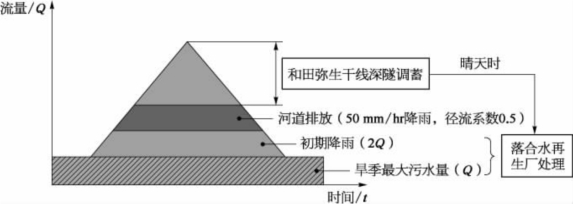

图7-4　和田弥生干线调蓄隧道设计思路示意图

图7-5　和田弥生干线调蓄隧道与浅层系统调度示意图

（2）工程规模

工程内容包括：

①沿本乡大道地下50m 铺设长约2.2km 和田弥生干线调蓄深隧（见图7-6）。(www.daowen.com)

②全长4.7km 的集水网管，收集39个分水口的来水。

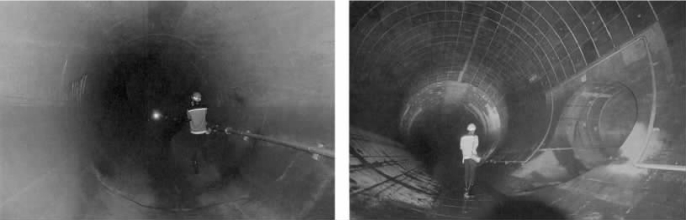

图7-6　排水深隧内部实拍照片

③总调蓄容积15万m3，其中调蓄主隧12万m3，集水管和连接支隧3万m3。

④2个泵站设施：和田泵站和弥生泵站。

（3）工程效益

按照工程施工计划，和田弥生干线深隧项目2006年完成施工。本着“早投入、早见效”原则，1998年部分完工隧道投入使用。

隧道运行之前，1994年的11号台风，降雨量47mm／h，造成1135栋建筑遭受内涝灾害。1998年部分隧道投入运行后，2005年的22号台风，降雨量45mm／h，与11号台风降雨规模接近，但遭受内涝建筑物仅58栋。2006年8月15日，集中暴雨80mm／h，由于深隧的作用，没有任何建筑物被淹。2006年9月4日，集中降雨量74mm／h，远大于和田弥生深隧的设计行洪规模，仅477栋建筑遭受水浸灾害，而且这477栋建筑多数位于深隧工程未完成地区。
