排水系统按照雨污是否分流，分为分流制系统与合流制系统，其中分流制系统包括污水系统和雨水系统。由于城市发展历史原因，大多数城市老城区排水系统为合流制，而新建城市一般按完全分流制建设排水系统，这就造成多数城市排水系统整体为非完全分流排水系统。

（1）合流制排水系统

城市污水和雨水汇入同一套排水管网系统，直接排入附近河道等收纳水体，称为直排式合流制排水系统，如图2-9所示。由于施工简单、成本低，在城市发展早期被广泛采用。直排式排水系统对收纳水体的水质造成严重污染。

为了缓解城市水体污染问题，在直排式合流制排水系统基础上，沿河道修建污水截流管线，将截流污水输送至污水厂后处理排放，形成了截流式合流制排水系统，如图2-10所示。

图2-9　直排式合流制排水系统

1—合流支管；2—合流干管

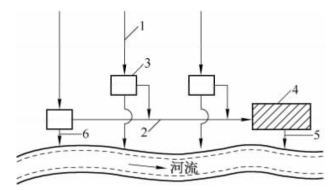

图2-10　截流式合流制排水系统

1—合流干管；2—截流主干管；3—溢流井；4—污水处理厂；5—出水口；6—溢流出水口

（2）分流制排水系统(www.daowen.com)

分流制排水系统是将生活污水、工业废水和雨水分别由污水、雨水排放管网系统分别收集的排水系统，如图2-11所示。污水进入污水厂处理后，排入附近河道或其他收纳水体；雨水经雨水管渠直接排入附近河道或其他收纳水体。对于初期径流污染严重的地区，完全分流制排水系统的雨水系统收集的污染初期雨水仍然对收纳水体有一定污染。

为了解决初期雨水污染收纳水体问题，沿河道修建初期雨水截流管道，将截流污染雨水同污水一起输送至污水厂处理，处理后排放水体或加以再生利用，形成半分流制排水系统，如图2-12所示。

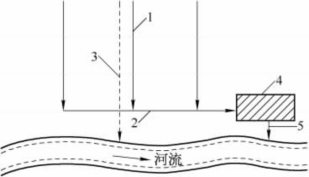

图2-11　完全分流制排水系统

1—污水干管；2—污水主干管；3—雨水干管；4—污水处理厂；5—出水口

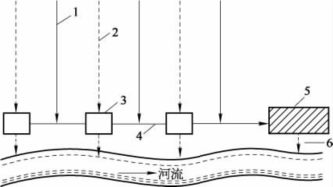

图2-12　半分流制排水系统

1—污水干管；2—雨水干管；3—截流井；4—截流干管；5—污水处理厂；6—出水口

在控制污染方面，城市生活污水、工业废水由浅层合流制管道或污水管道收集，输送至污水处理厂，深隧一般用来截流合流制管道内的超过浅层系统收集、处理能力以外的初期降雨冲刷污染水（初小雨），截流污染水暂时储存在深隧内，雨后加压输送至污水处理厂错峰处理或初雨厂处理。

深隧的初小雨调蓄规模论证过程中，必须首先理清初小雨与合流制污水的概念，才能正确论证深隧调蓄规模。对于需要深隧技术来控制污染的非完全分流制排水系统，要对合流制汇水区域、分流制汇水区域分别计算各自的初小雨截流规模，综合论证深隧调蓄规模。
