公路是建筑在大地表面上供各种车辆行驶的空间线状结构物。它的组成包括几何线形、路基路面、桥梁隧道排水系统、防护工程、附属设施等。

除交叉口以外的公路路段(又称主线)的几何线形分为平面线形、纵断面线形、横断面线形三方面进行设计。

1. 平面线形(Horizontal Alignment)

将公路的中心线投影在大地水平面上所得线形称为平面线形,它由直线和曲线组成,其中,曲线包括圆曲线及缓和曲线。

1)直线

两点之间用直线连接时,距离最短,视线最好,这是直线的优点。但是,直线过长不利于行车安全,驾驶员容易思想麻痹,产生单调疲劳,且容易出现超速行驶,所以对直线长度有所限制。一般规定,在公路上直线行驶的最长时间为70 s左右,或者说直线的最长距离Smax(m)为

Smax=20v

式中:v——计算行车速度(km/h)。

例如,高速公路v=120 km/h,则Smax=20×120=2 400(km)。

考虑直线不容易与周围地形相配合,所以在现代高等级公路设计中,直线部分所占的比例越来越少。据统计,国外高速公路直线只占30%左右,其余70%都是平顺圆滑,与周围环境相协调的空间曲线,以使公路达到最佳的视觉效果

2)圆曲线

平面曲线中最简单的是圆曲线,设其半径为R,弧长为S,则其曲线的转角α(等于其中心角)为

单位弧长的转角称为曲率K(rad/m),即

将弧度用度表示为

例如,设半径R=100 m,其曲率为

即在半径为100 m的弯道驶过1 m距离,切线方向转过0.573°。显然,半径越小,曲率越大,方向变化越快,车辆越可能产生横向失稳。

为了确保行车安全及乘客的舒适性,圆曲线半径不能太小,所以在《公路工程技术标准》(JTG B01—2014)中对最小半径做了规定。根据车辆在弯道上横向受力的平衡条件,可得最小半径Rmin(m)为

式中:v——计算行车速度(km/h);

μ——横向力系数;

i——路面外侧超高的横向坡度。 考虑乘客的舒适性,要求横向力系数μ≤0.15,而且μ越小,转弯时越平稳舒适。针对各级公路不同的计算行车速度,选取相应的μ和i,代入式(2-10),便得各级公路相应的圆曲线最小半径。例如,高速公路v=120 km/h,取最大横向力系数μ=0.08,最大超高横向坡度i=0.1,代入式(2-10)得极限最小半径:

标准中规定高速公路极限最小半径为650 m,见表2-11。

3)缓和曲线

在直线与圆曲线之间还应插入缓和曲线,原因如下:

(1)直线段曲率为零,曲率半径为无穷大,而圆曲线的曲率半径R为常数。从直线到圆曲线(或相反)需要有一段曲率和曲率半径逐渐变化的路段,使离心力逐渐变化,满足舒适性的要求。

(2)从直线到圆曲线(或相反),车辆前轮需要转过相当的角度,此时驾驶员转动转向盘需要逐步进行,与此相对应的车轮轨迹的曲率是逐渐变化的。

(3)在圆曲线上,路面需要横向外侧超高,而直线段不需要超高,因此,在直线与圆曲线之间需要有超高的过渡段。

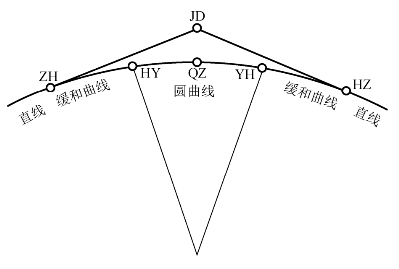

以上三点都说明在直线和圆曲线之间需要有一段过渡曲线,这就是缓和曲线。这样平面曲线的基本形式应为直线—缓和曲线—圆曲线—缓和曲线—直线,如图2-15所示。

图2-15 平面曲线线形

《公路工程技术标准》(JTG B01—2014)规定各级公路的缓和曲线一律采用回旋线,因为它比较简单、实用。

如果圆曲线的半径很大,超过《公路工程技术标准》(JTG B01—2014)规定的不设超高的最小半径时,也可以不需要缓和曲线。

2. 纵断面线形(Vertical Alignment)

沿公路中线作竖直剖面,并将此空间曲面展成平面,便得到公路的纵断面。纵断面由直线和曲线(称为竖曲线)组成。

1)最大纵向坡度

纵断面上直线斜率称为纵向坡度i,即

式中:h——两点间高度差;

d——两点间水平距离。

纵向坡度大,有利于克服高差,并可使山区路线缩短,工程量减少。但是,纵向坡度太大会影响车辆的加速性能及爬坡能力,且下坡时制动距离不能保证,甚至产生侧滑现象。因此,对于纵向坡度必须加以限制。各级公路的最大纵向坡度如表2-11所示。

对于纵坡长度也要有一定限制,既不能太长,也不能太短。《公路工程技术标准》(JTG B01—2014)中对各级公路的最大坡长和最小坡长都有具体规定。当二、三、四级公路连续纵向坡度大于5%时,应在最大坡长处设置缓和坡段。缓和坡段的坡度应不大于3%,长度不小于100 m,但四级公路可减至60 m。

2)竖曲线

在纵坡变化的地方不能突然俯仰,必须逐步过渡,这就需要设置竖曲线。竖曲线一般采用圆曲线,也可采用抛物线

设纵向坡度由i1变为i2,则变坡角ω的弧度近似为

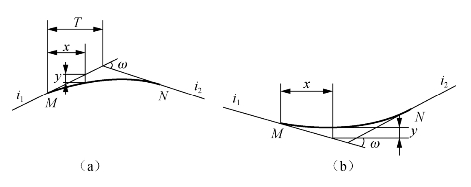

纵向坡度i以上坡为正,下坡为负,故变坡角ω也为代数量。当ω>0时,竖曲线向上凸称为凸曲线,如图2-16(a)所示。反之,当ω<0时,竖曲线向下凹,称为凹曲线,如图2-16(b)所示。

图2-16 凸、凹两种竖曲线

(a)凸曲线;(b)凹曲线

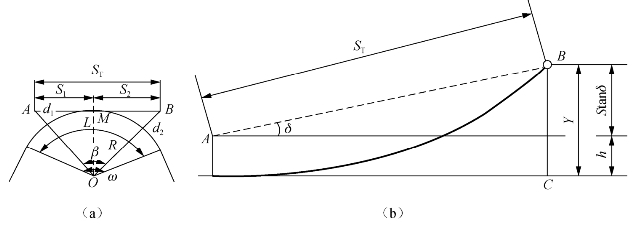

竖曲线的最小半径主要取决于停车视距的需要。对于凸形竖曲线[图2-17(a)],其最小半径R+

式中:ST——停车视距(见表2-11);

d1——驾驶员视线高度(m);(www.daowen.com)

d2——障碍物或危险物的最低高度(m)。

通常,取d1=1.2 m,d2=0.1 m,则

图2-17 凸曲线与凹曲线的视距保证

对于凹形竖曲线[图2-17(b)]根据车辆前灯光束与竖曲线相交的视距,可得最小半径为R-

式中:h——前车灯离地高度;

δ——前灯边界光束的放射角。

通常,取h=0.75 m,δ=1°,则

3. 横断面线形(Cross-Sectional Design)

公路横断面由车行道、路肩、中间分隔带、边坡、边沟等组成。对于高速公路和一级公路,还设有变速车道、爬坡车道、紧急停车带及路上设施等。二、三级公路只有双车道,不能分道单向行驶,中间不设分隔带。四级公路为单车道,当路基宽度只有4.5 m时需要设置错车道。

1)路基、路面及车行道宽度

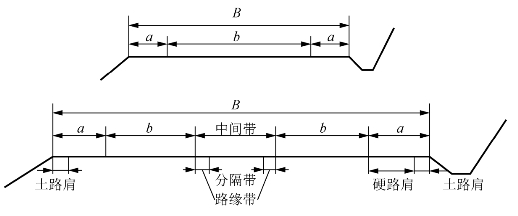

公路横断面线形如图2-18所示。

车行道宽度b等于车道的宽度乘车道数。车道的宽度根据车速不同分为两种情况,当计算行车速度v>60 km/h时,车道宽度采用3.5~3.75 m;当v≤60 km/h时,采用3.0~3.5 m。

路面宽度包括车行道、路缘带、硬路肩及变速车道、爬坡车道、紧急停车带等,但对于二级以下的一般公路,路面宽度也就是车行道宽度。

一般公路的路基宽度B等于车行道与两侧路肩宽度之和,但对于高速公路和一级公路,还应包括中间分隔带、变速车道、爬坡车道、紧急停车带的宽度等。

图2-18 公路横断面线形

2)弯道的外侧超高

在直线路段为了横向排水,将路面铺筑成中间高两侧低,形成路拱。向两侧倾斜的路拱坡度一般为1%~2%。当车辆行驶在弯道路段时,如果路面仍然向两侧倾斜,弯道外侧的路面向外倾斜,则重力横向分力的方向与离心力方向一致,加大了侧翻与侧滑的危险性。为了利用重力的横向分力抵消离心力的作用,弯道上的路面需整体向内侧倾斜,这就是外侧超高。超高横向坡度的大小主要取决于计算行车速度和弯道的曲率半径,这三者的关系应满足式(2-10),将它移项整理即得超高横向坡度i为

式中:v——计算行车速度(km/h);

R——弯道的曲率半径(m);

μ——横向力系数,μ≤0.15。

由于车辆速度并不一定等于计算行车速度,有时甚至在弯道上临时停车,因此,超高横向坡度不能太大。《公路工程技术标准》(JTG B01—2014)规定:积雪冰冻地区不能超过6%;其他地区高速公路和一级公路不超过10%,其他各级公路不超过8%。

3)弯道的内侧加宽

弯道路段不仅需要外侧超高,而且需要内侧加宽,这是因为前轮转向,后轮不能转向,使前后轮在弯道上的轨迹不重合,所需要宽度比直线行驶时要宽一些,如图2-19所示。

图2-19 平曲线上的弯道加宽

单车道需增加的宽度e1

双车道需增加的宽度e为

式中:R——弯道的曲率半径(m);

l0——汽车的轴距加前悬(m)。

由式(2-18)可见,内侧加宽主要决定于弯道的曲率半径。《公路工程技术标准》(JTG B01—2014)中对半径小于250 m的弯道的加宽做了具体规定。当半径大于250 m时,可以不必加宽,利用路宽的富余部分就够了。

4. 行车视距

行车视距包括停车视距、会车视距及超车视距,其中主要的是停车视距。

1)停车视距

当驾驶员突然发现前方路上有障碍不能绕过,而能安全地停止在障碍物前所需的距离,称为停车视距。停车视距ST由三部分组成,如图2-20所示。

式中:S1——驾驶员知觉反应时间内车辆行驶的距离(m);

S2——驾驶员开始制动到完全停车过程中车辆行驶的距离(m);

S3——车辆停止位置距障碍物的安全距离,通常取5 m左右。

图2-20 停车视距

各级公路的停车视距如表2-11所示。

2)会车视距

会车视距是指两辆对向行驶汽车,能在同一车道上及时制动而不碰撞所需的最小距离,它近似地等于一辆汽车停车视距的两倍。所以,在《公路工程技术标准》(JTG B01—2014)中规定:高速公路、一级公路应满足停车视距的要求;其他各级公路一般应满足会车视距的要求,会车视距的长度不应小于停车视距的两倍。

3)超车视距

《公路工程技术标准》(JTG B01—2014)中规定:对向行驶的双车道公路,应根据需要并结合地形,在适当的距离内设置具有超车视距的路段。超车视距是为了超越前车,借用对向车道而不至于与对向来车相撞所需的最小距离。高速公路和一级公路由于单向行驶,不存在超车视距问题。其他各级公路的超车视距如表2-11所示。

5. 平面视距的保证

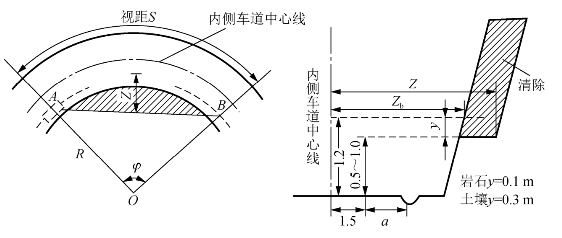

车辆在平曲线或交叉口上转弯时,曲线内侧的树木、建筑物及路埑边坡等可能会妨碍驾驶员所需要的视距。图2-21所示内侧车道的行车轨迹上,从A到B的曲线弧长等于视距,它的中点到AB连线的最大距离Z称为横净距。行车轨迹上不同的AB段有不同的横净距,依次把各段横净距的内端点连起来称为横净距的包络线。横净距包络线内高于 1.2 m 的障碍物必须清除,以确保行车视距。

图2-21 弯道平面视距障碍的清除
