1.检测项目

充电器检测项目有整体功能检测、小单元检测、元器件检测以及线路检测等。

（1）整体功能检测

整体功能检测主要是输出电压、电流、波形、正脉冲、反脉冲强度及其间隔、整体效果，各种控制和保护功能检测等。

（2）小单元检测

小单元检测主要是单元输入和输出回路及其电压电流和采样、调整或控制效果等。

（3）元器件检测

元器件的检测主要是集成电路，各种模块，二极管、晶体管和电阻、电容等元器件特性是否符合手册中各级别的标准；经运行相当时间后，元器件性能的偏离程度、阻容变化及其对电路的影响等。

（4）线路检测内容

线路检测的内容主要是工作状态正常与否，负载状态下电压电流的稳定情况，脉宽调制占空比能否由0～100%顺利平滑的调整，电路的效率和各项功能是否达到规定指标。

2.分析电路图

应分析电路由几部分组成，每个部分的功能，元器件在各部分中的作用。了解电路中使用的主芯片、运算器、放大用的集成电路等器件各脚的用途，弄清输入端、输出端、控制端、电源和地端、周边元器件与各脚的关系等，才能将电路中不同功能区分开来并确定电流、信号的走向。然后，根据故障类型判断故障原因及元器件。

3.故障检测的原则

一般情况下，电路是由左向右，左为输入，是初端；右为输出，是终端；上为正，下为负；电路图中间分成一个至几个功能单元如检测、综合对比运算、调整、控制指令、执行、保护等。在对电路进行检测之前，应当弄清电路的这些结构和功能单元的区划以及它们之间的关系。

4.检测方法

1）检查充电器的电源线是否松动、脱落、短路或开路。先检查可能的故障点，如颜色异常、有异味，用手轻轻摆动器件是否有松动，检查电路板背面的焊点等。可用万用表欧姆档检测电源线和插头通断情况。(www.daowen.com)

2）在空载情况下，接通充电器的电源，查看指示灯是否正常。

3）在空载情况下，接通充电器的电源，用万用表直流50V电压档检测充电器输出的直流电压是否正常和稳定。

4）在充电器空载通电的情况下，检查充电器壳体是否有过热现象和异味产生，外壳有无烧坏痕迹。空载通电5～10min，如充电器内部元器件有问题，通过异味或壳体发热便可反映出来。

5）找关键检测点，由后向前逐级带电检测电压、电流。

6）检测电阻两端的压差是否符合要求。

7）电容两端压差是该电路的电压。如果没有电压，则电容已经击穿短路。

8）测稳压器和单独使用的运算器各脚电压。稳压器输出电压大约等于输入加控制电压。

9）检测集成电路。可用万用表电压档检测在工作状态下集成电路各脚的电压，检测结果与同型号正常集成电路比较。也可用万用表欧姆档检测不带电时集成电路各脚对接地脚的电阻值，再与同型号正常集成电路对比，应符合标准值；否则，说明集成电路有故障。集成电路只能更换不能修复。

例如脉宽调制集成块TL494的在线检测，切记集成块TL494的关键检测点：12脚是供电电源正；7脚是电源负，也是公共参考地；15脚是运算放大器2的反相输入端，16脚是运行放大器2的同相输入端；1脚是运算放大器1的同相输入端，2脚是运算放大器1的反相输入端；这两个放大器的输出端经二极管“或”接3脚，只要3脚为高电子，集成块就停止输出；14脚为5V，如果没有，基本是集成块损坏，但是有5V，TL494也未必是好的。

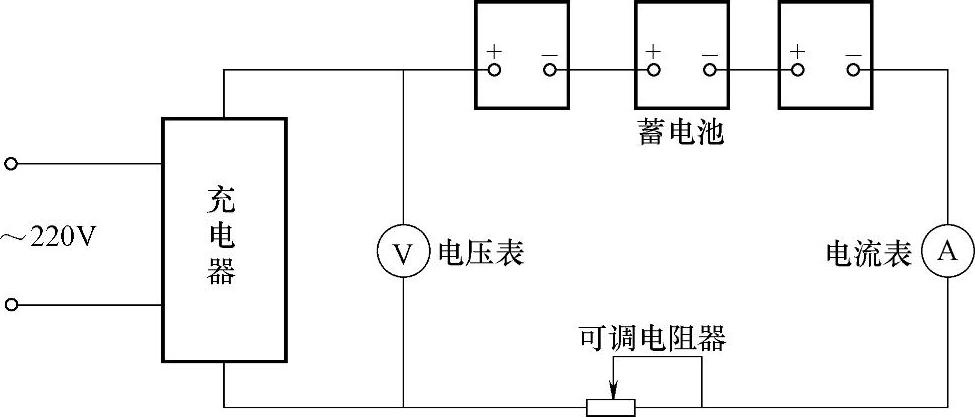

图10-1 充电器参数的检测

可进一步利用指针式万用表电阻R×1档提供的1.5V电压，作为电压比较器翻转的触发电源，在线粗略判断TL494的好坏，具体操作方法如下：

将数字电压表接3脚和地，注意电压变化；将16V直流电源正极接12脚，16V负极接地，检查无误后给16V直流电源通电；然后将指针式万用表置R×1档，将黑表笔接16脚，将红表笔接15脚，这时，运算放大器2的输出应为高电子，反映在3脚为5V。同理，将指针式万用表黑表笔接1脚，将红表笔接2脚，这时，运算放大器1的输出应为高电平，3脚也应为5V。如果符合上述情况，可以基本确定TL494是好的，否则说明集成块是坏的。

10）检测充电器的充电参数。检测充电器的充电参数时，是将已放过电的蓄电池、直流电压表、直流电流表和充电器，按照图10-1所示方法进行连接。之后，接通220V交流电源，立即测量充电电流和电压，并做好记录。再逐渐调节可调电阻，使滑动端向右方慢慢移动阻值增大，并观察电流、电压的变化，且做好记录，直至充电器显示电量充足或终止充电为止。根据检测的数据描点作图，再与充电器要求的充电参数对照，即可判断充电器的充电参数合理与否。
