常见车体机械故障的检修举例

一般来说,电动自行车车体结构大体上基本相同。因此,我们下面所讲到的各类故障现象适用于所有电动自行车。

故障1:电动自行车的异响

电动自行车车体异响故障的现象描述、原因分析及故障检修方法见表6-1。

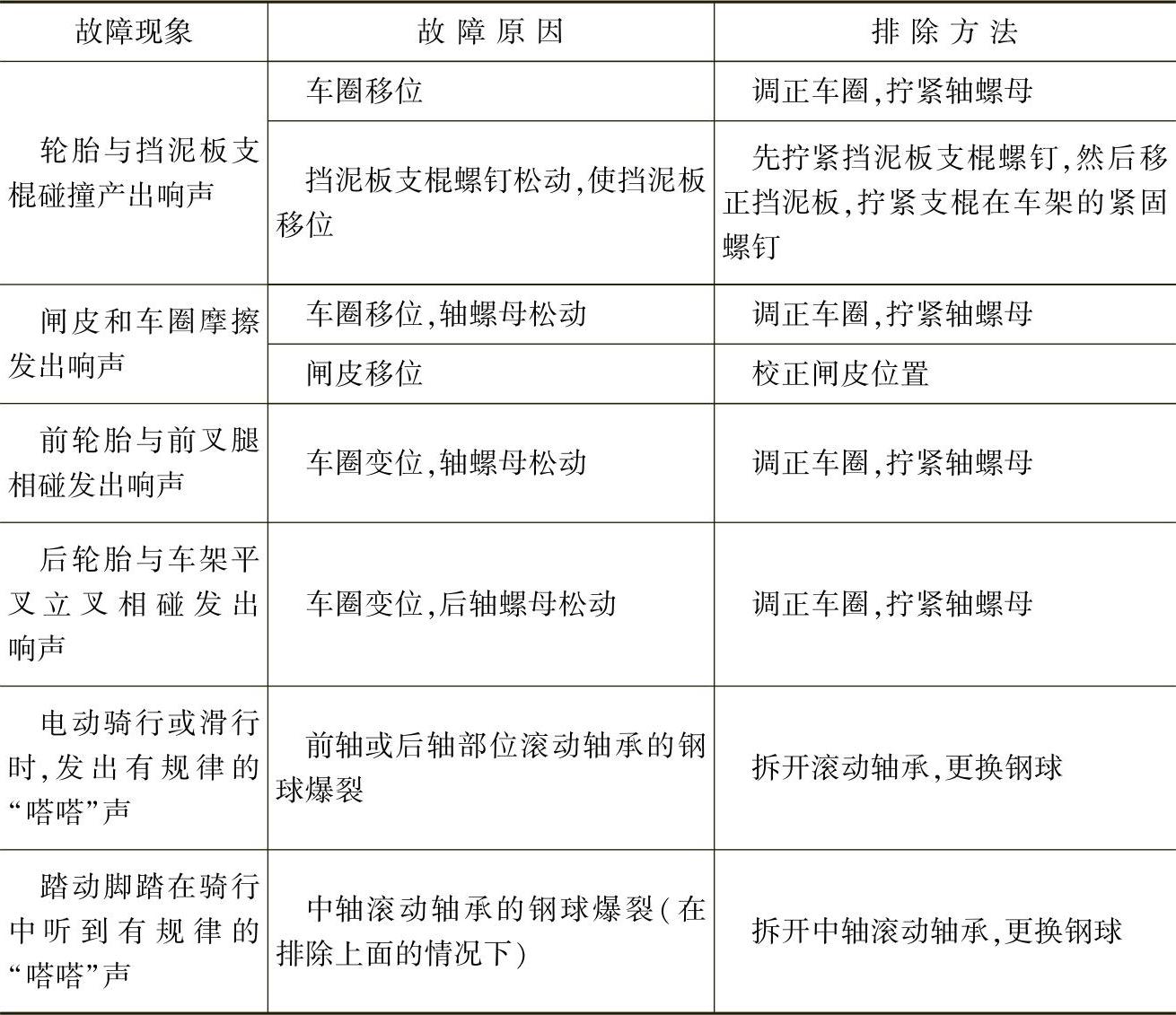

表6-1 电动自行车车体异响故障的现象描述、原因分析及故障检修方法

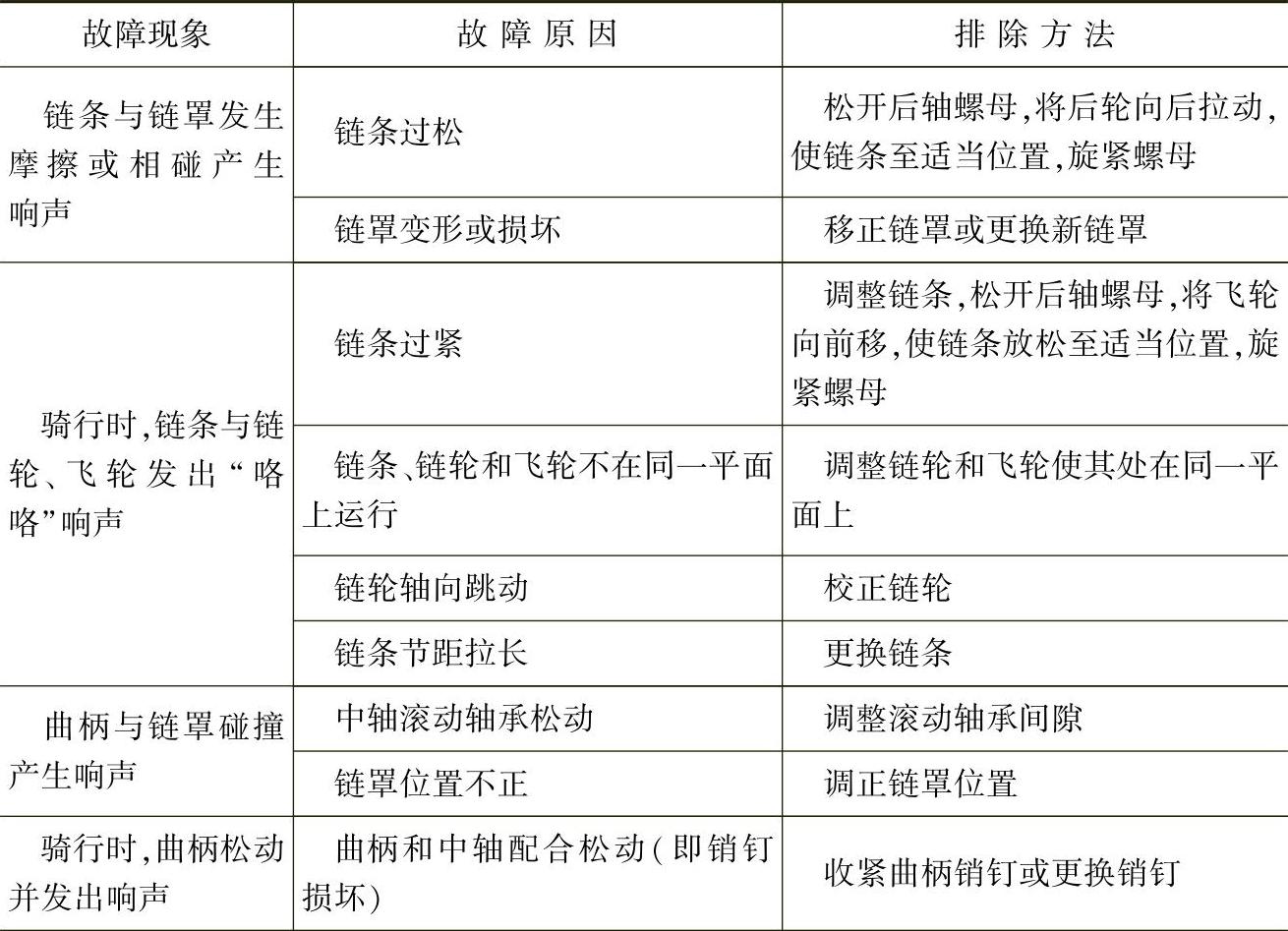

(续)


故障2:曲柄滑动

现象描述:电动自行车骑行时,当曲柄转到前方时,突然曲柄向前滑动跌下一段空档,或者曲柄转动时发出响声。

原因分析:引起电动自行车曲柄滑动常见的故障原因有:

1)曲柄销与曲柄松动。

2)米、英制曲柄销混淆使用,使曲柄销不吻合。

3)曲柄和中轴方锥部位不吻合。

故障检修:根据故障原因的分析,可按以下方法进行检修。

1)将滑动曲柄上的曲柄销打紧,如曲柄销被压损无法工作时,应更换新曲柄销。

2)更换合适的曲柄销。

3)用木槌向曲柄外端部往中轴处打紧,再拧紧紧固螺钉。

故障3:骑行踏空

现象描述:当骑行踏动脚踏板时,链条无法带动车子前进,或者时而带得动,时而带不动。

原因分析:引起电动自行车骑行踏空一般主要是因为飞轮千斤与外套内齿啮合不好。

故障检修:根据故障原因的分析,可按以下方法进行检修。

1)清洗飞轮内污垢,使千斤不被油污粘住而能弹起工作。

2)校正千斤簧,使它藏在千斤的凹槽中。

3)更换千斤簧。

4)千斤头部磨损严重时,要换新的千斤。

5)飞轮外套内齿磨损严重时,更换飞轮外套。

故障4:车圈飘动

现象描述:电动自行车骑行时,车圈飘忽不定,时而向左,时而向右。

原因分析:引起电动自行车车圈飘动常见的故障原因有:

1)前轴或后轴的滚动轴承间隙过大。

2)辐条松紧不一,飘动固定在某一段位置。

3)前轴或后轴内的钢珠损坏或大小不一。(www.daowen.com)

4)滚动轴承内零件损坏。

故障检修:根据故障原因的分析,可按以下方法进行检修。

1)调整滚动轴承的间隙。

2)调整辐条的松紧。

3)更换钢珠。

4)更换损坏的零件。

故障5:曲柄跟着转

现象描述:电动自行车骑行时左右曲柄会跟着转动。

原因分析:引起电动自行车曲柄跟着转常见的故障原因有:

1)飞轮的弹道处严重缺少润滑油

2)飞轮滚动轴过紧。

故障检修:根据故障原因的分析,可按以下方法进行检修。

1)弹道内有颗粒而将飞轮卡住,飞轮不如正常时灵敏,于是便带动车轮外圈转动,再通过链条带动曲轴与电动自行车一起转动。可以在飞轮弹道处滴少许全损耗系统用油(俗称机油)。

2)飞轮滚动轴过紧,应调整飞轮滚动轴承。

故障6:钳形闸失灵

现象描述:电动自行车骑行时钳形闸失灵。

原因分析:引起电动自行车钳形闸失灵常见的故障原因有:

1)闸皮距离车圈太远。

2)钢丝绳套折断或破裂。

3)钢丝绳与钢丝绳套被粘住。

4)紧绳螺钉松脱。

5)钢丝绳伸长。

6)闸叉只有单边起作用。

故障检修:根据故障原因的分析,可按以下方法进行检修。

1)调整闸皮与车圈的间隙。

2)更换新的钢丝绳套。

3)清理粘在钢丝绳上的泥沙等杂物;向钢丝绳和钢丝绳套注油润滑。

4)调整好闸皮和车圈间隙后,拧紧紧绳螺钉。

5)松开紧绳螺钉,调整好闸皮和车圈间的距离,拧紧紧绳螺钉。

6)调整固定螺钉,使闸叉能活动自如;调整闸簧,使其两边弹力均匀。
