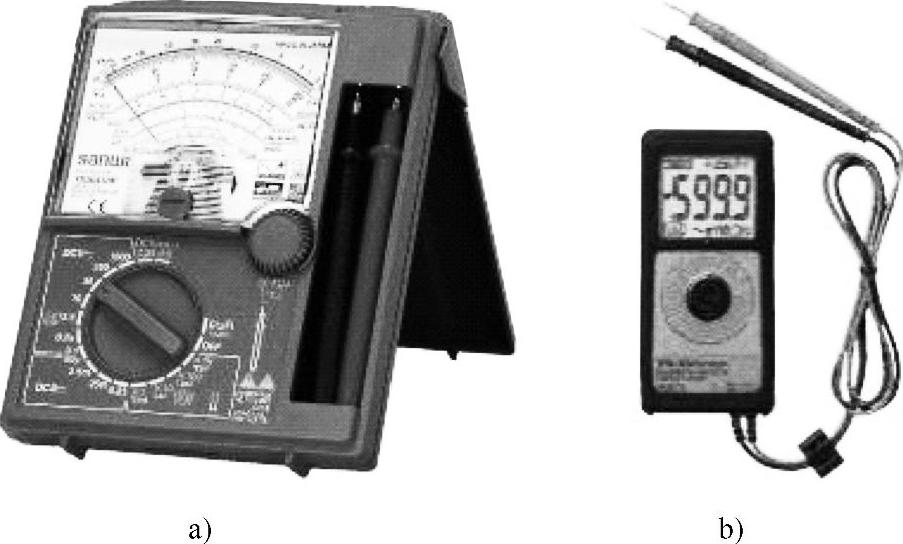

万用表又称万能表，它是一种多用途的检测电表。如图5-8所示，为指针式万用表和数字式万用表实物图。

图5-8 万用表

a）指针式 b）数字式

一般的万用表可以用来检测直流电流、直流电压、交流电压、电阻、音频、电平等参数。数字式万用表还具有检测交流电流、电容值、电感值以及晶体管参数等功能。

使用万用表应注意的事项如下：

1）当前的数字式万用表检测精度较高，具有保护功能，在误操作时能给以警告或熔丝熔断，使仪表不受损伤。指针式万用表不具备保护功能，因此使用中应小心，否则，轻则搞弯指针、针轴，重则打断指针、烧毁内部元件并报废。

2）使用之前要调零。使用指针式万用表之前应注意其指针是否指在等位上。如不指零，应进行调零。在检测电阻之前，还要进行欧姆调零，并应注意欧姆调零的时间要短，以减少电池的消耗。如果用调零旋钮已无法使欧姆表调零时，则表示电池的电压太低，应更换新电池。

3）接线要正确。万用表面板上的插孔都有极性标记，在测电源时，要注意正负极性。在用万用表欧姆档判别二极管极性时，应记住必须使“+”极插孔接电池负极。测电流时，万用表应串接在电路中；测电压时，万用表应并联在电路中。

4）检测档位要正确。在使用指针式万用表时，量程的选择应特别注意，当检测对象的检测范围不清楚时，应由高量程向低量程档依次选择，直至选择到合适的检测档，否则可能损坏仪表和检测线路。为了保证检测精度，在选择检测档时，应尽可能使检测值在满量程的1/2位置上。(www.daowen.com)

另外，在用欧姆档测试晶体管参数时，通常应选R×100档或R×1k档。否则，将因测试电流过大（当选用R×1档时），或电压太高（当选用R×10k档时）而使被测晶体管损坏。

5）一般万用表是磁电系仪表，只能测直流和正弦交流电。非正弦波形电流电压，应使用数字式仪表，而数字式仪表只测电压，对不连续波形的检测，仍需示波器。

6）在线检测电阻，应当切断电源，并检查是否有其他并联电阻，必要时断开一脚后再检测，以保证数值准确。

7）测电容，应当先将两端短路放电之后再测。

8）检测电流时注意仪表上插孔的选择。

9）测交流高电压时。手不可接触测笔的导电部位。

10）测笔不仅可以加熔丝管，还可加发光管，以便于检测有电无电。

11）检测电路板，当电路板故障中有电阻烧毁、二极管断路、晶体管损坏，基极无信号等，此时测笔的发光管不亮。

12）检测完毕，指针式万用表应将转换开关置于欧姆档，AC最大电压档备用，有空档的置于空档上备用；数字式万用表应关闭电源。
