按图样种类电动自行车电路可分为以下几种。

1.框图

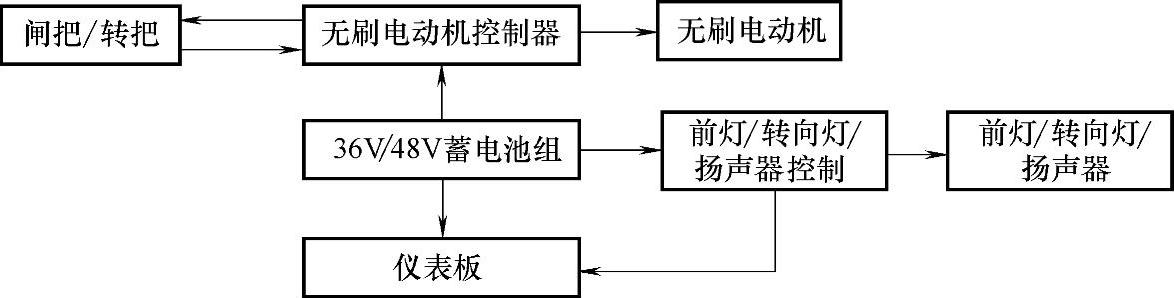

框图是一种通过方框和连线反映电路构成和信号流程的电气图。图中每个方框反映的就是一个单元电路或是一个部件，方框中的文字和字符含义就是该部分电路的名称和功能作用，而每个方框连线表明各个方框之间的关系。框图简洁清楚，一目了然。如图4-1为普通无刷电动机电动自行车电气系统框图。

图4-1 普通无刷电动机电动自行车电气系统框图

2.电气原理图

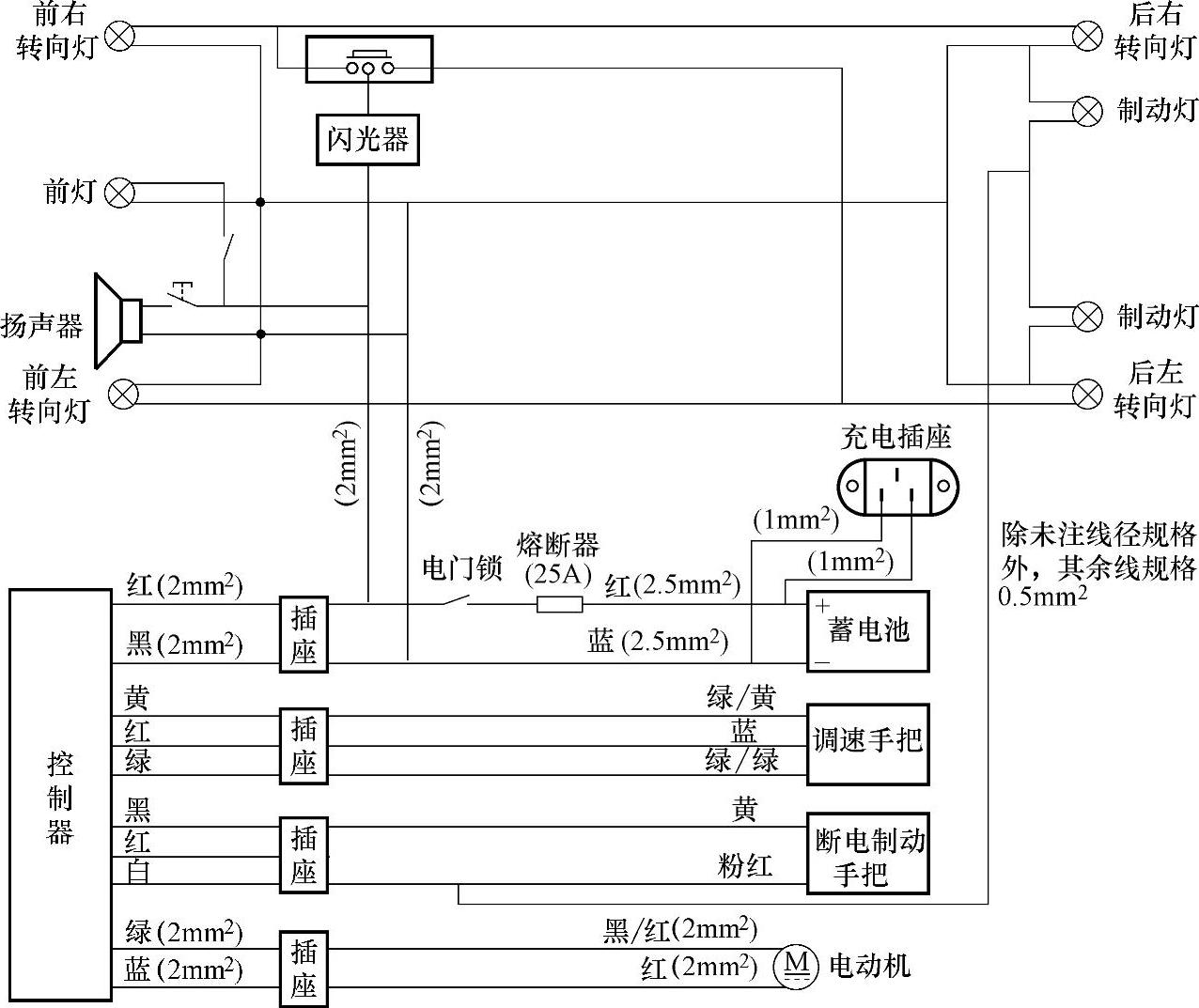

电气原理图是一种详细、完整的电路，可直观地反映出电动自行车各部分的电路结构，各组成元器件的参数、作用。电气原理图不仅可帮助我们分析电动自行车电气系统的工作原理，而且为我们进行故障分析和元器件代换提供了帮助。如图4-2为某品牌电动自行车电气原理图。

图4-2 某品牌电动自行车电气原理图

3.电气接线图(www.daowen.com)

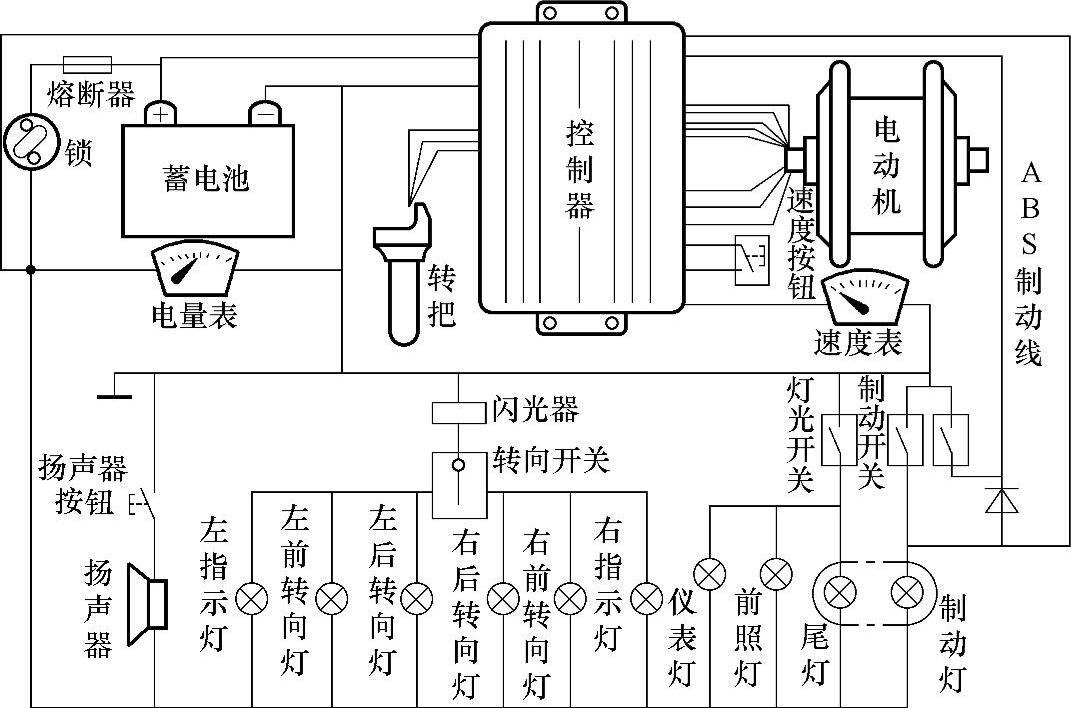

电气接线图反映了电动自行车电路板上各元器件的实际位置和各元器件间的连接情况。如图4-3为有刷电动机电动自行车电气系统接线图。

图4-3 有刷电动机电动自行车电气系统接线图

4.印制电路板图

印制电路板图属于PCB布局图。制作方法是在一块绝缘板上先覆盖一层金属箔（铜箔），将金属箔上不需要的部位腐蚀掉，剩下的金属箔作为电路元器件之间的连线，这样安装在这块绝缘板上的元器件就构成了一个完整电路。PCB布局图是一种实际电子元器件的装配图。

5.故障检修流程图

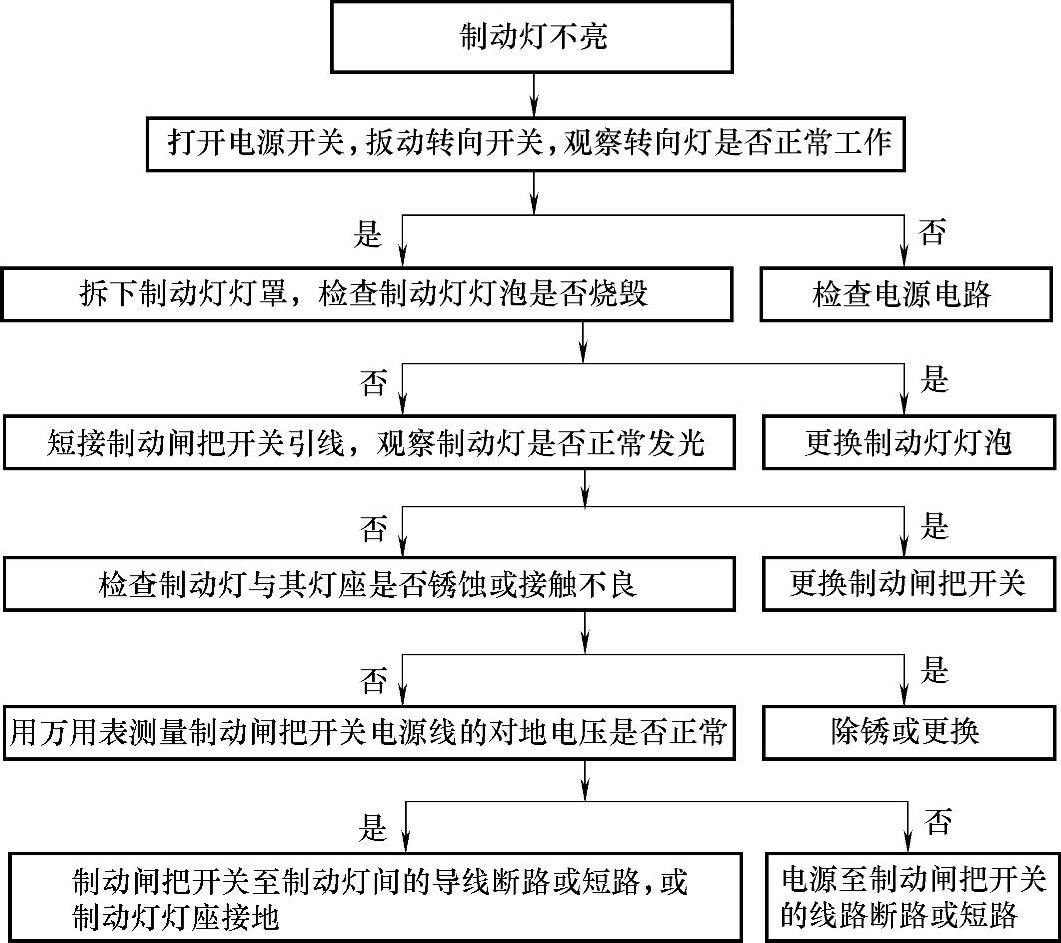

故障检修流程图主要用于故障检修，通过该图可对故障部位依次进行查找。如图4-4为电动自行车制动灯不亮的故障检修流程图。

图4-4 电动自行车制动灯不亮的故障检修流程图
