光耦合器由一只发光二极管和一只光敏晶体管构成。

当发光二极管流过导通电流后开始发光，光敏晶体管受光照后导通，这样通过控制发光二极管导通电流的大小，便可控制光敏晶体管的导通程度，所以它属于一种具有隔离传输和隔离控制的器件。在电动自行车中主要应用于充电器的稳压控制电路中。

光耦合器有4脚直插和6脚直插两种。

1.4脚直插光耦合器

其外形以及电路符号如图3-49所示。

2.6脚直插光耦合器

其外形以及电路符号如图3-50所示。

在充电器电路中经常用到光耦合器，光耦合器是反馈信息并能隔离它两侧电路的器件，尤其对输入侧有害噪声的，不能随信息进入输出端。

光耦合器的常见型号有L9902、817L、PC817、PC111、TLP521、4N25、4N26、4N35、4N36等。不同型号的光耦合器虽然性能相近，但特性仍有所差别。(www.daowen.com)

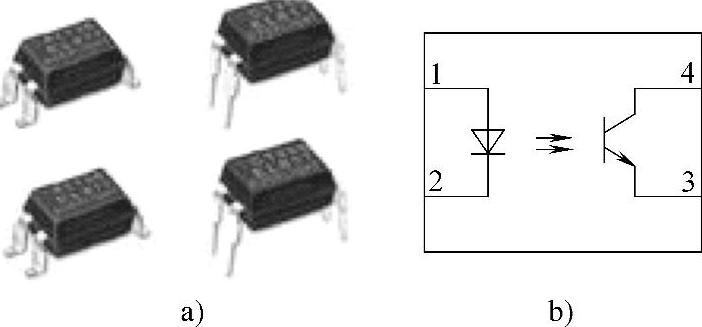

图3-49 4脚直插光耦合器

a）4脚直插光耦合器的外形 b）4脚直插光耦合器的电路符号

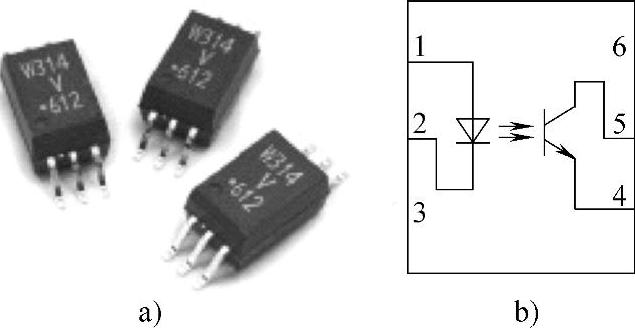

图3-50 6脚直插光耦合器

a）6脚直插光耦合器的外形 b）6脚直插光耦合器的电路符号

TLP532、TLP632等为6脚线性光耦合器，4N系列属4脚非线性光耦合器。4N系列是充电器电路中常用的，它们不适合在开关电路中使用，只适合于模拟电路。但是4脚光耦合器可以替代6脚光耦合器。

当光耦合器有故障时，最好采用代换法进行检修。
