1.单向晶闸管的检测

（1）单向晶闸管电极的检测

单向晶闸管的G极与K极之间是一个PN结，所以只有这两个引脚间具有单向导通特性，而其余引脚间的阻值应为无穷大。如图3-37所示，将指针式万用表置于R×1档，任意测单向晶闸管两个引脚的阻值，测试中出现数十欧阻值时，说明黑表笔接的引脚为G极，红表笔接的是K极，剩下的引脚为A极。

图3-36 双向晶闸管

a）双向晶闸管等效电路图 b）双向晶闸管的电路符号

图3-37 单向晶闸管的检测

（2）单向晶闸管好坏的检测(www.daowen.com)

选用万用表R×1档，将指针式万用表的红表笔接K极，用黑表笔瞬间短接A极和G极，随后测A极和K极之间的阻值，如为几十欧，说明晶闸管被触发并可维持导通状态；否则，说明该晶闸管损坏。

2.双向晶闸管的检测

（1）双向晶闸管电极的检测

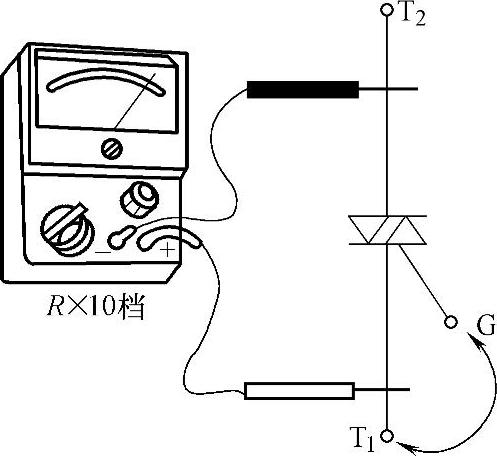

如图3-38所示，选用指针万用表R×10档，用黑表笔固定接一电极，用红表笔分别去测另两个电极，当测得的两个阻值都是无穷大时，那么黑表笔所接电极就是T₂。如测得的阻值不全为无穷大，则应将黑表笔换另一电极再测。判别了电极T₂后，用两只表笔测T₁和G两极，调换表笔再测一次，比较两次测得的结果，阻值较小的那一次，黑表笔所接电极是T₁，红表笔所接电极是G。有的双向晶闸管的T₁和G极调换表笔两次测的阻值仅相差几欧姆。如果G与T₁间电阻等于零，或T₁与T₂间电阻不为∞，说明其内部已短路或击穿；如果G与T₁之间电阻为∞，则说明其内部已开路。

（2）双向晶闸管好坏的检测

将指针万用表置于R×10档，黑表笔接主电极T₂，红表笔接T₁，即给T₂加正向电压，再用短铜线将G与T₁短接一下后撤离，如果万用表指针偏转较大，并停留在一固定位置，说明T₁与T₂间已触发导通；把红、黑表笔调换后再重复上述操作（G与T2短接一下），如果万用表指针发生较大偏转，说明双向触发性能是好的。

图3-38 双向晶闸管电极的检测
