用万用表的R×1档测量变压器绕组的电阻时，万用表的两只表笔不分正负直接与被测绕组的引线相连。正常时，万用表应有一定的数值显示，如图3-28所示。如所测阻值接近零，说明该绕组内部短路；如测量时万用表表针不动，说明该绕组内部断路。

用万用表的R×10k档测量每两个独立绕组之间的绝缘电阻或绕组与铁心之间的绝缘电阻，均应为∞；否则，说明该变压器绕组短路或绝缘性能差。如果变压器绕组短路、断路或绝缘性能差，均不能继续使用。

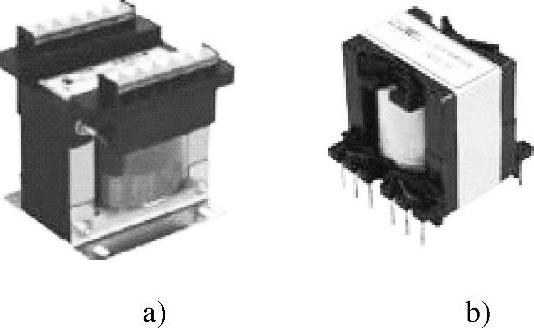

图3-27 变压器

a）开关变压器 b）工频变压器

1.开关变压器的检测

可用万用表欧姆档测每个绕组的阻值，正常时阻值多在1Ω以内或为几欧姆。变压器的故障率较低，但有时也会出现绕组匝间短路或绕组引脚根部开路的现象。如果出现匝间短路后，会产生开关电源不能起振或开关管击穿的故障。由于匝间短路不易用万用表测出，所以最好采用同型号的开关变压器代换检测。引脚根部出现开路现象后，多会导致开关电源没有电压输出，这种情况下可直接更换或拆开变压器接好开路的部位。(www.daowen.com)

2.工频变压器的检测

其检测方法和开关变压器相同，但它的绕组阻值相对较大。另外，采用测量二次绕组输出的交流电压的方法也比较方便。

必须注意的是，许多工频变压器的一次绕组与接线端子之间安装了温度熔丝管，一旦市电升高或负载过电流引起变压器过热时，该熔丝管会熔断。只要小心拆开一次绕组，即可发现该熔丝管。更换后，即可修复变压器，应急修理时也可用导线短接。

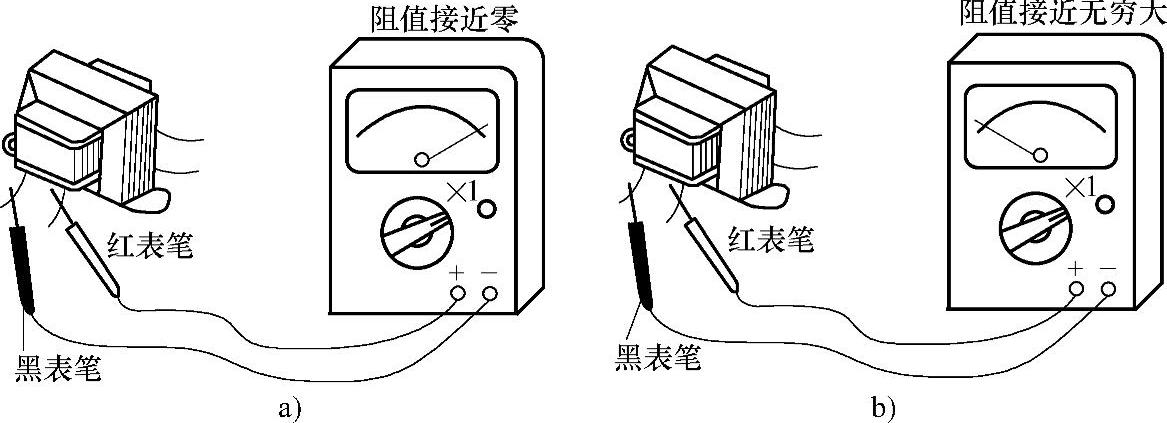

图3-28 变压器的检测

a）绕组内部短路的检测 b）绕组内部断路的检测
