1.铅酸蓄电池的外形

铅酸蓄电池是一种用铅制成极板，以硫酸溶液为电解液的直流蓄电装置。

铅酸蓄电池有两种结构形式，即全密封式免维护免加水铅酸蓄电池和普通需定时加水的铅酸蓄电池，两种结构蓄电池的外形如图2-19所示。

目前电动自行车使用的铅酸蓄电池大多采用电压为36V，容量为12A·h的免维护蓄电池。

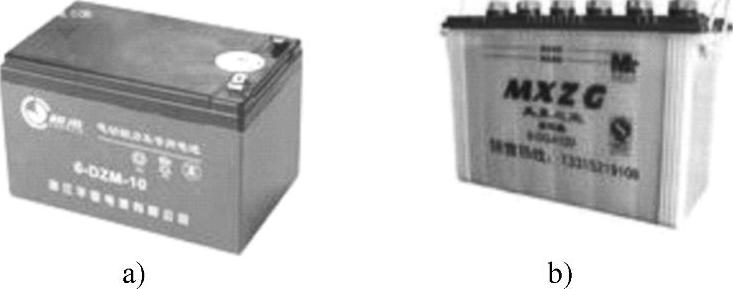

图2-19 铅酸蓄电池的两种结构外形

a）全密封式免维护免加水铅酸蓄电池 b）普通需定时加水的铅酸蓄电池

2.铅酸蓄电池的基本结构

如图2-20所示，铅酸蓄电池主要由外壳、正极板、负极板、隔板、蓄电槽、电解液、液口塞、盖帽和接线柱等组成。

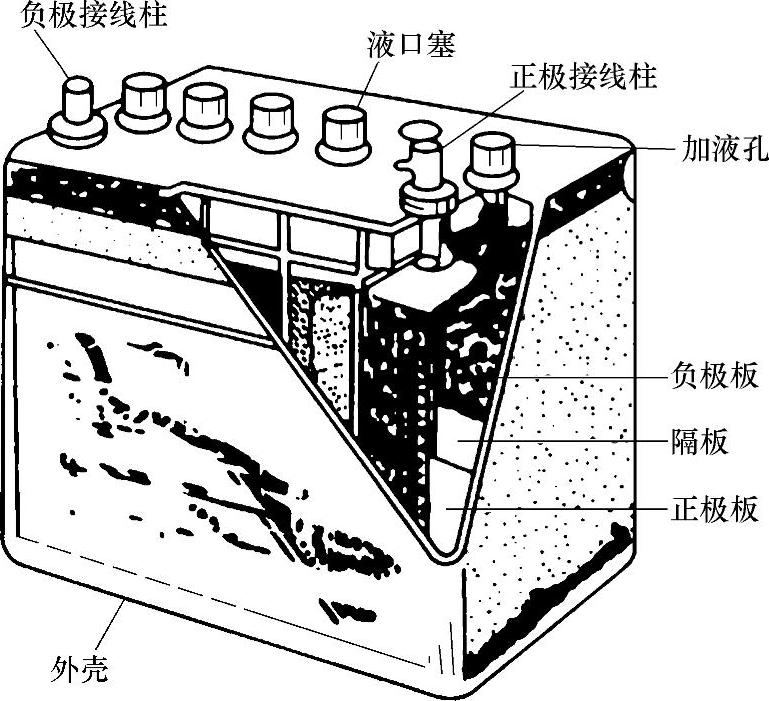

图2-20 铅酸蓄电池的结构示意图

（1）极板

1）正极板

正极板由活性物质和支撑用的导体极板栅组成，板栅一般由铅锑合金、铅钙合金组成，活性物质为（PbO₂），颜色为棕色、棕褐色、红棕色。极板栅是决定蓄电池密封性能的重要部件。

2）负极板(www.daowen.com)

负极板由活性物质和支撑用的导体极板栅组成，极板栅的结构与正极板相同，其活性物质为海绵状金属铅（Pb）、颜色为灰色、精选灰色、深灰色。

（2）隔板

隔板安放在蓄电池的正负极板之间，由允许离子穿过的电绝缘材料构成。通常采用PE、橡胶、塑料、复合玻璃纤维隔板等板材。其作用是将正、负极隔离开，阻挡正、负极短路。

（3）电解液

电解液是含有移动离子导电作用的液相或固相的物质。具有导电的作用，并参加化学反应。铅酸蓄电池电解液的密度与它所使用的场合有关，用于电动自行车蓄电池的电解液密度一般要高于其他场合使用的蓄电池的电解液密度。

（4）蓄电槽

蓄电槽一般采用硬橡胶或塑料制成，用来容纳蓄电池群组和电解液而不受电解液腐蚀的容器。

（5）接线柱

接线柱分为正、负极，用来与使用的电路接通电源。

（6）液口塞

液口塞用来排除充电时所产生的气体、补充纯水及测量比重。液口栓配有盖子，操作使用后将盖子盖上，使蓄电池呈密封状态。

（7）外壳

外壳为塑胶桶装壳体，将所有的零部件组装成一个整体。
