2013年款奥迪Q5最新汽车熔断器与继电器速查手册

1.熔断器

(1)熔断器位置图

奥迪Q5熔断器位置分布如图1-172所示。

(2)熔断器A(SA)

奥迪Q5熔断器A(SA)位于在行李箱蓄电池正极上,其安装位置及分布如图1-173所


图1-169 奥迪Q3发动机控制单元J623(196芯)安装位置及端子图

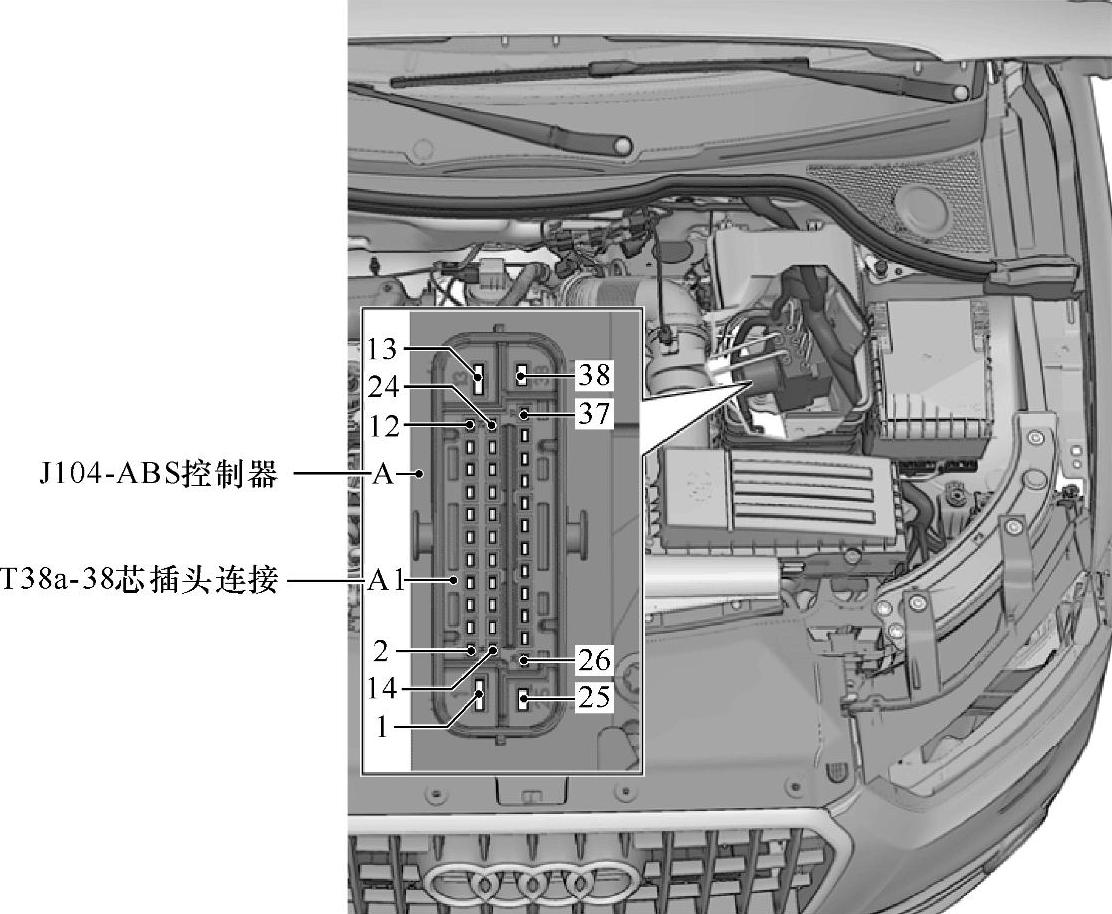

图1-170 奥迪Q3 ABS控制单元安装位置及端子图

示,熔断器相应说明如表1-57所示。


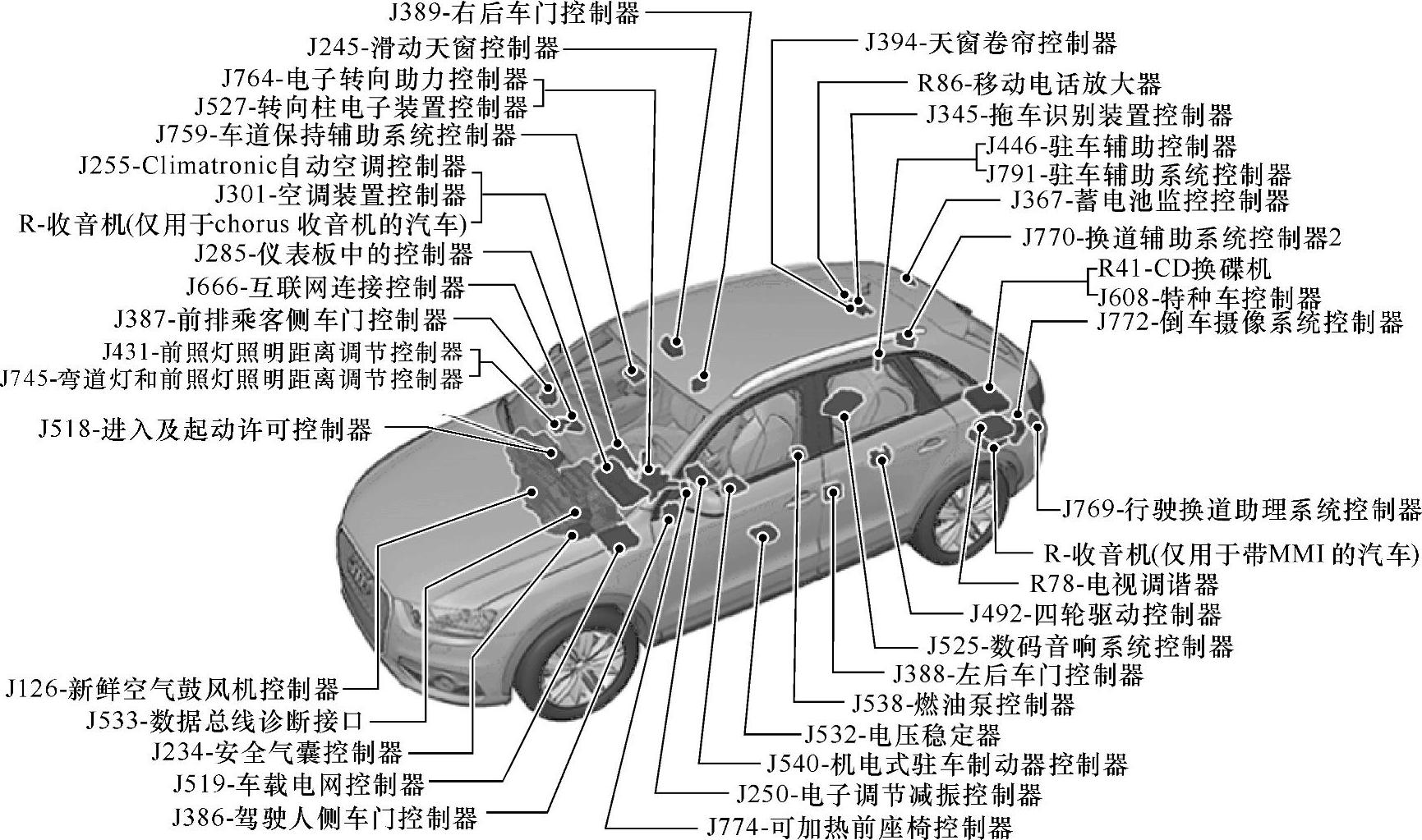

图1-171 奥迪Q3车辆后面部分的控制单元位置分布图

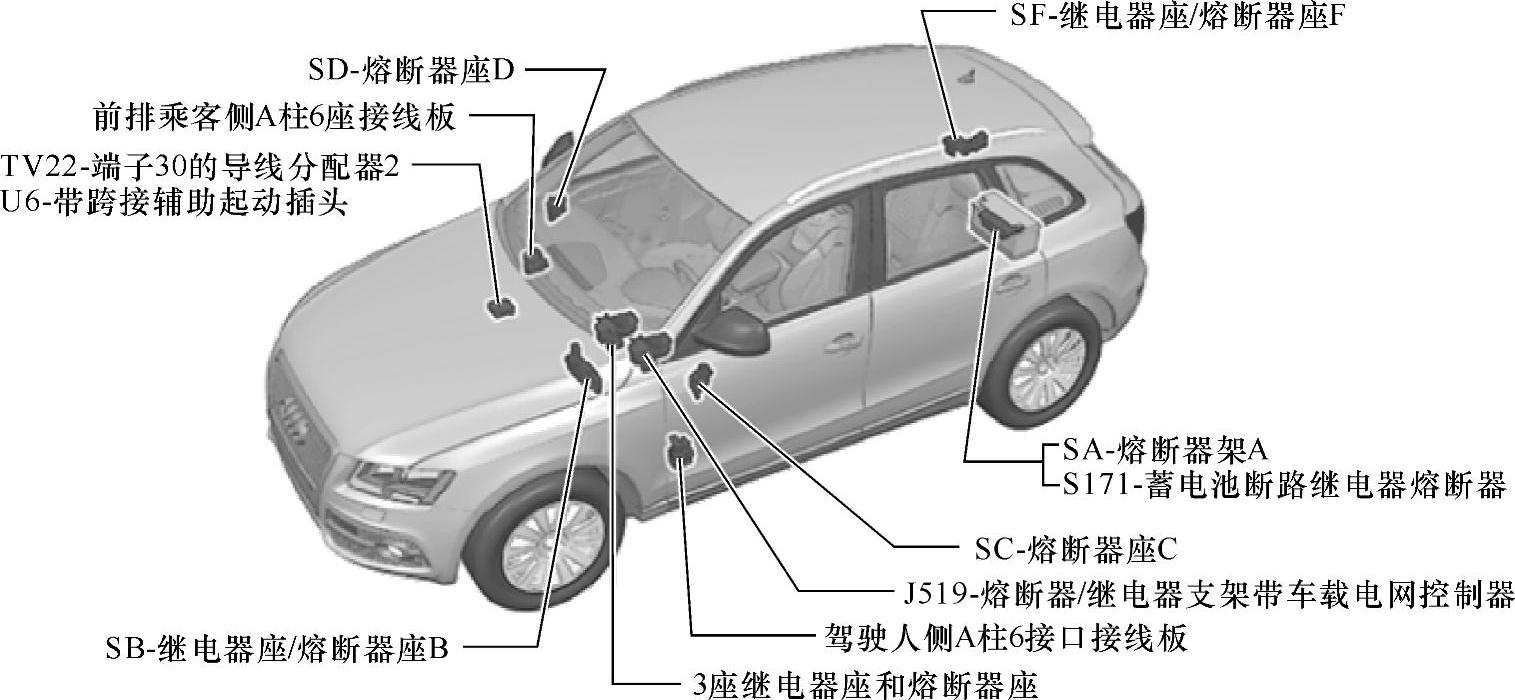

图1-172 奥迪Q5熔断器位置分布图

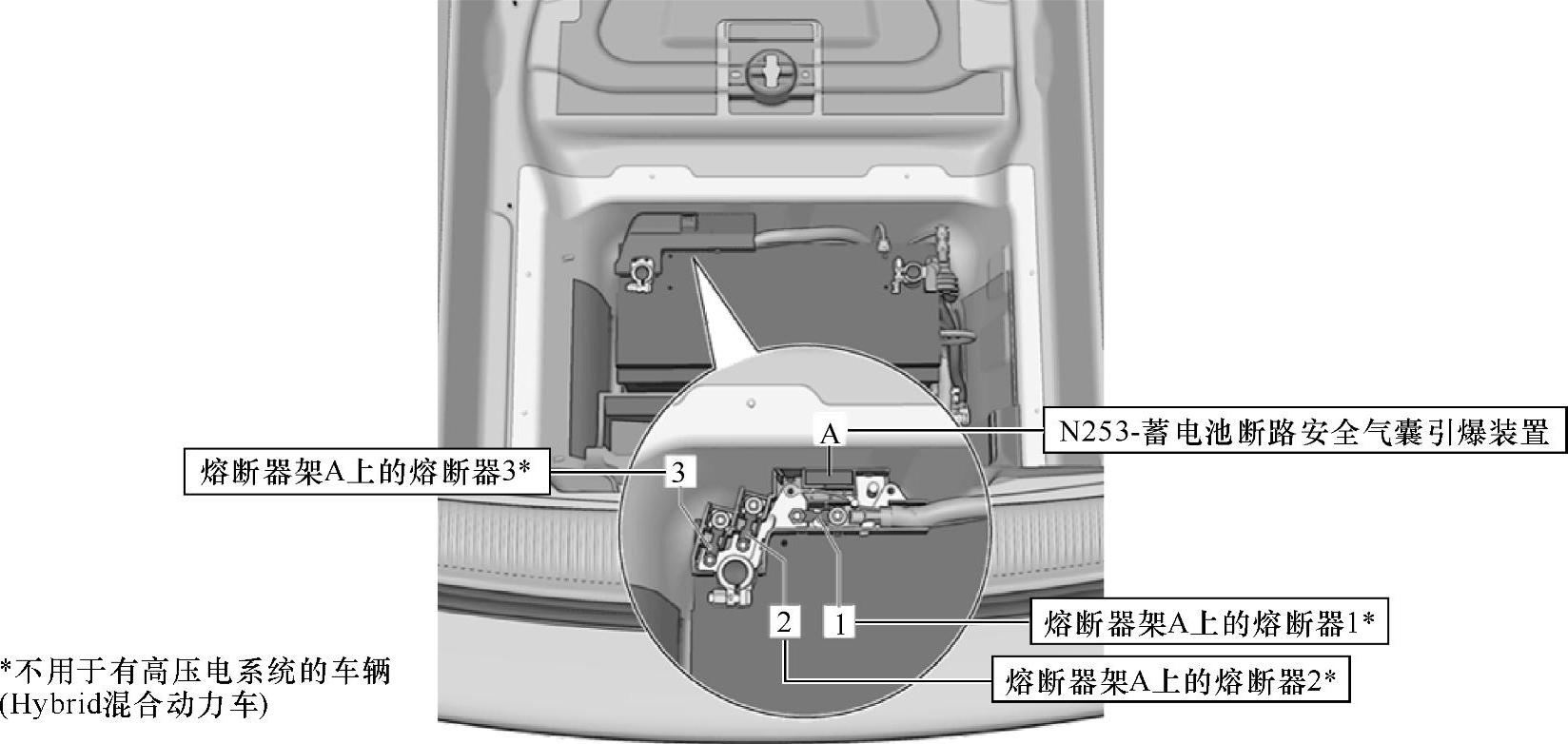

图1-173 奥迪Q5熔断器A(SA)安装位置及分布图

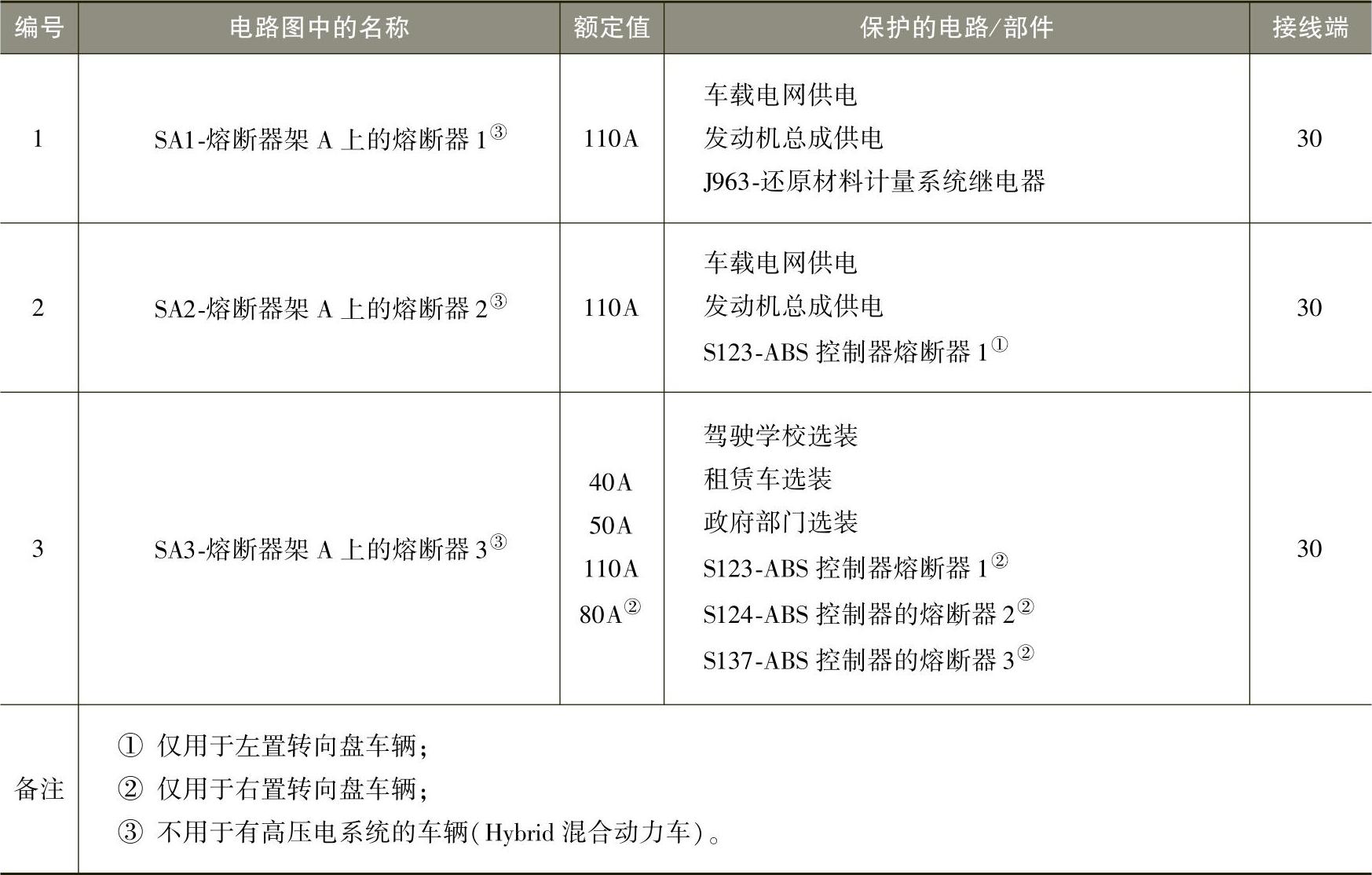

表1-57 奥迪Q5熔断器A(SA)相关说明


(3)熔断器B(SB)

奥迪Q5熔断器B(SB)位于驾驶人侧排水槽电控箱上,安装位置如图1-174所示,位于熔断器B(SB)(黑色)架熔断器座ST1中的熔断器相应说明如表1-58所示(适用于自2013年款起的车型)。

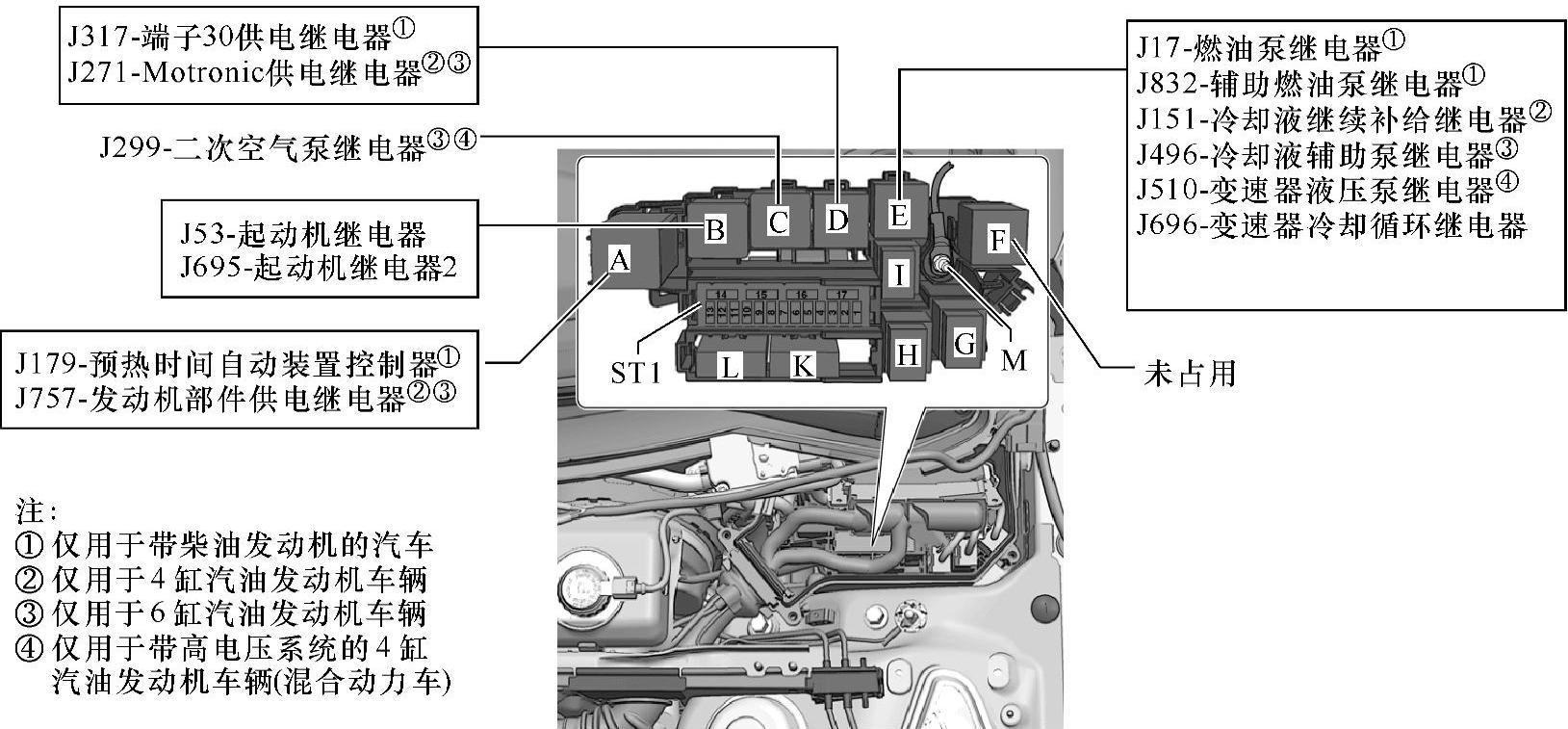

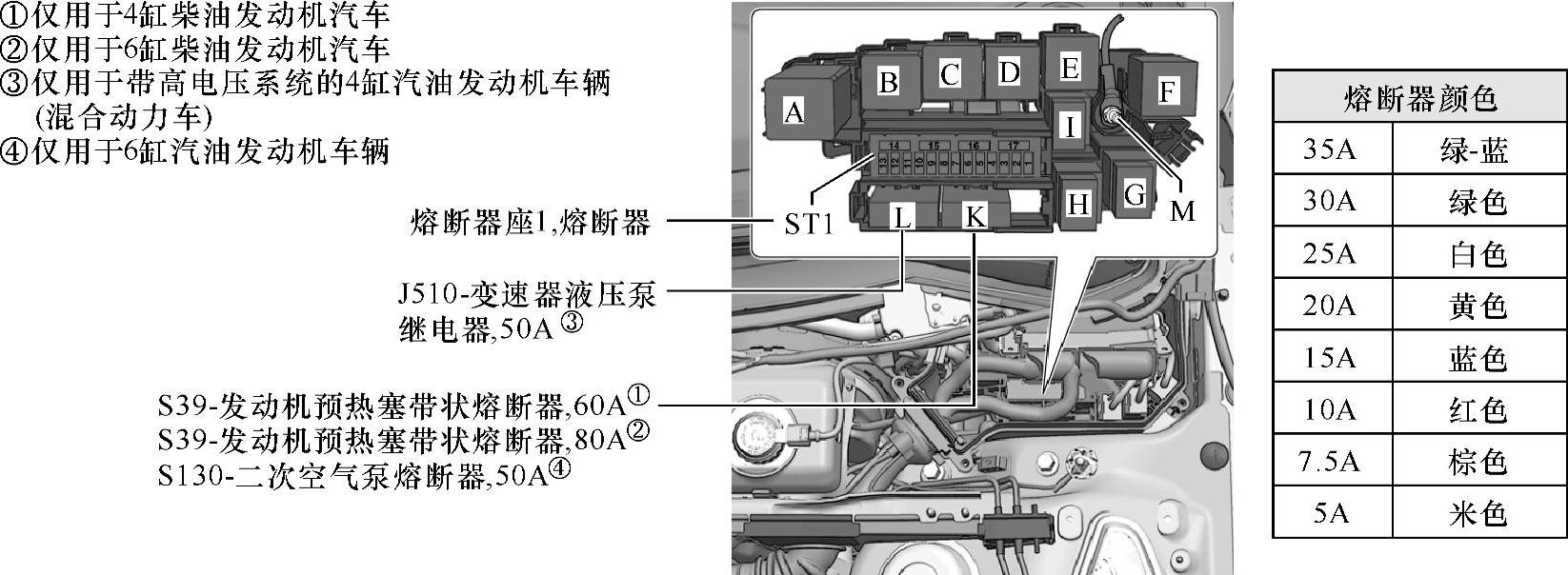

图1-174 奥迪Q5熔断器B(SB)安装位置图

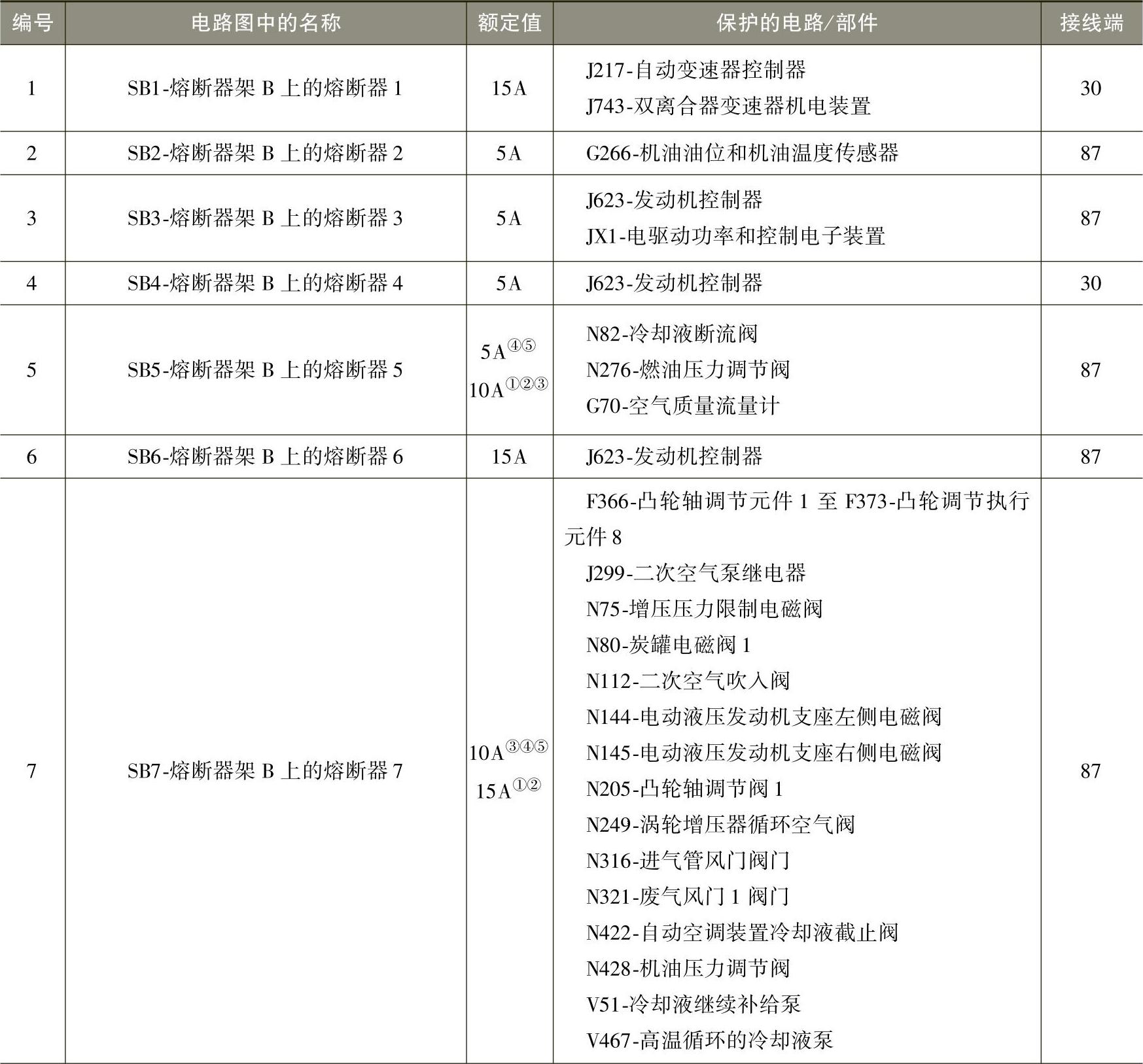

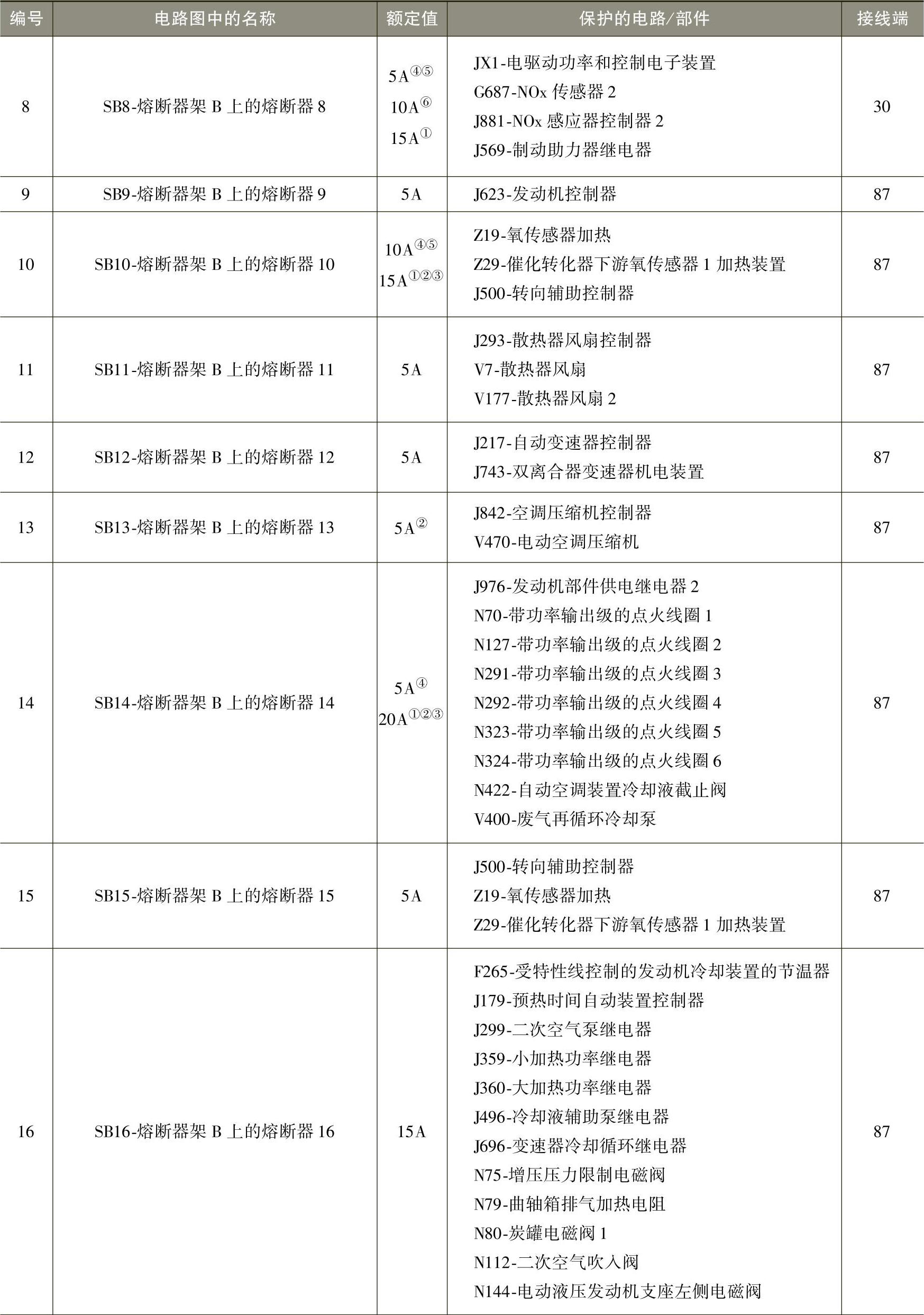

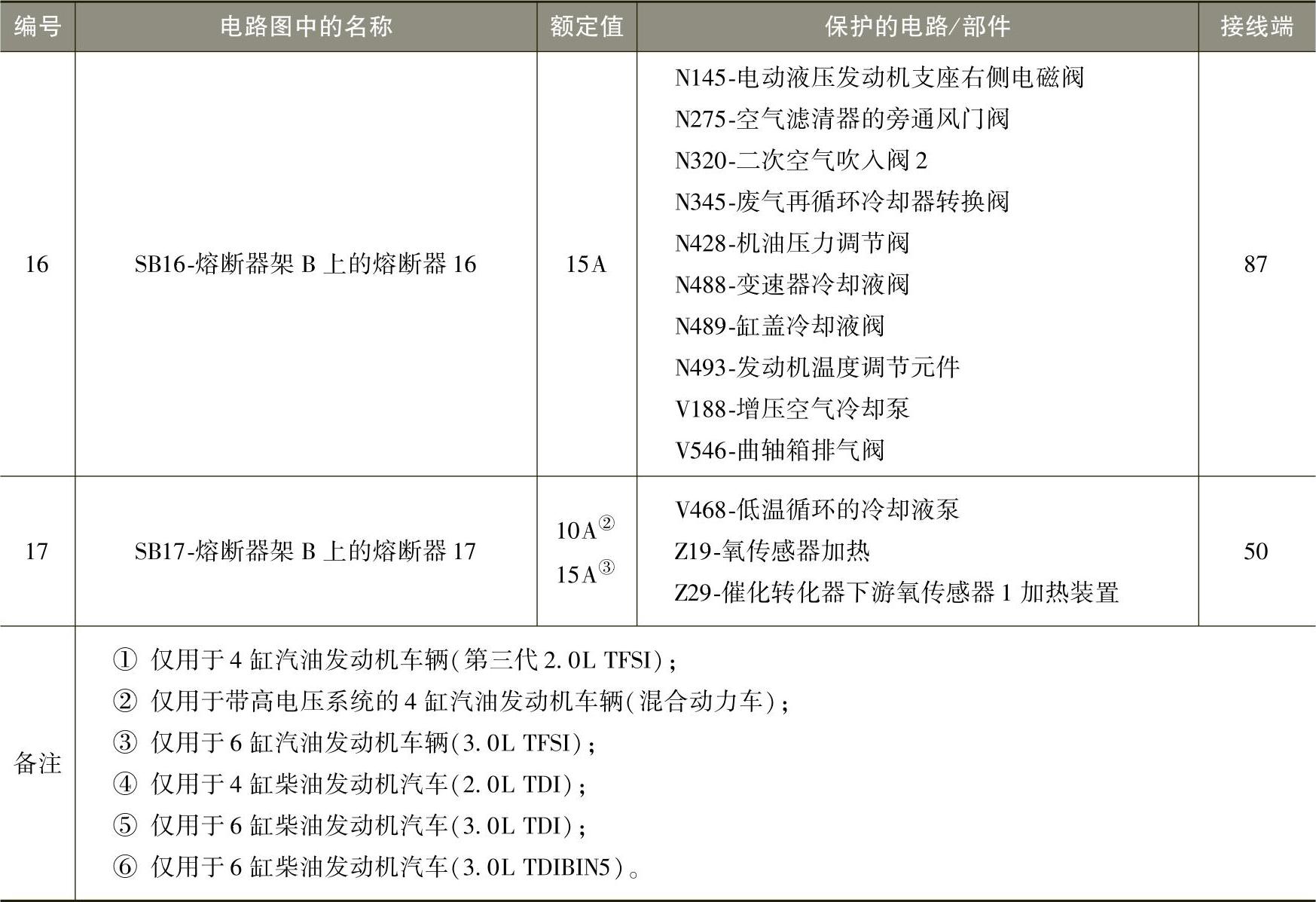

表1-58 奥迪Q5熔断器B(SB)(黑色)架熔断器座ST1中的熔断器相应说明表


(续)


(续)


(4)熔断器C(SC)

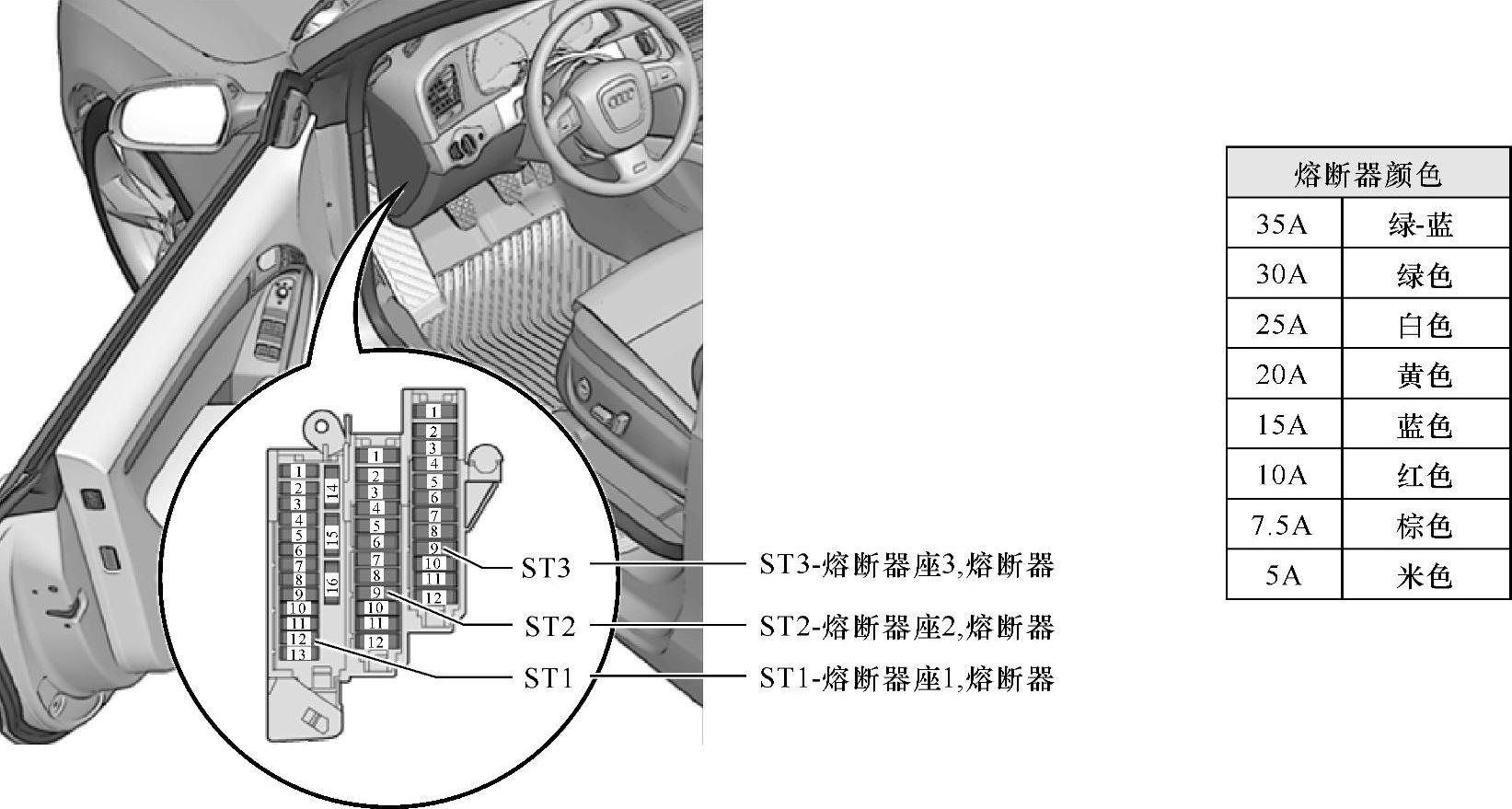

自2013年款起的奥迪Q5熔断器C(SC)位于在驾驶人侧的仪表板盖下面,其安装位置及分布如图1-175所示,熔断器座中的熔断器相应说明如表1-59所示。

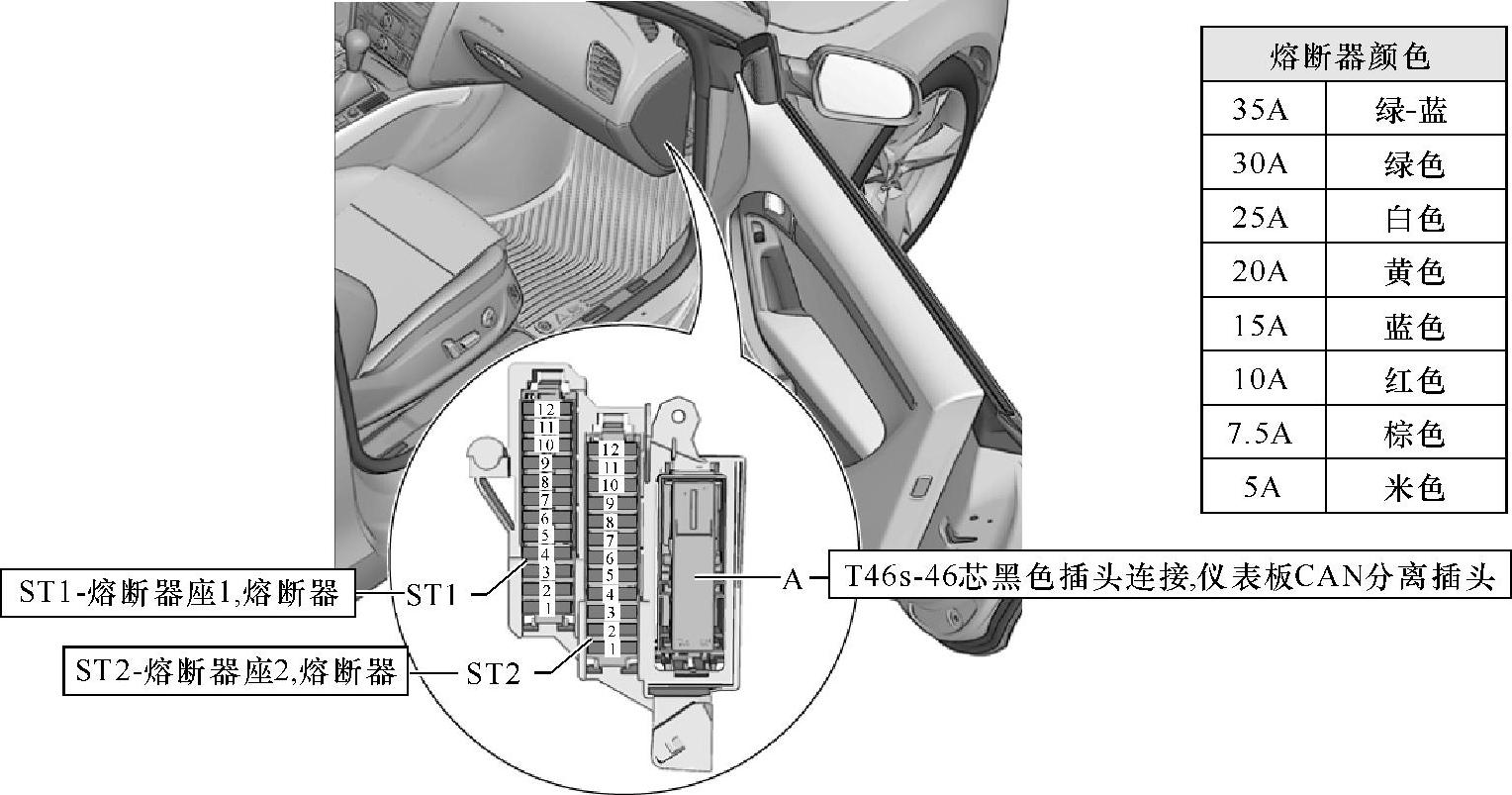

图1-175 奥迪Q5熔断器C(SC)安装位置及分布图

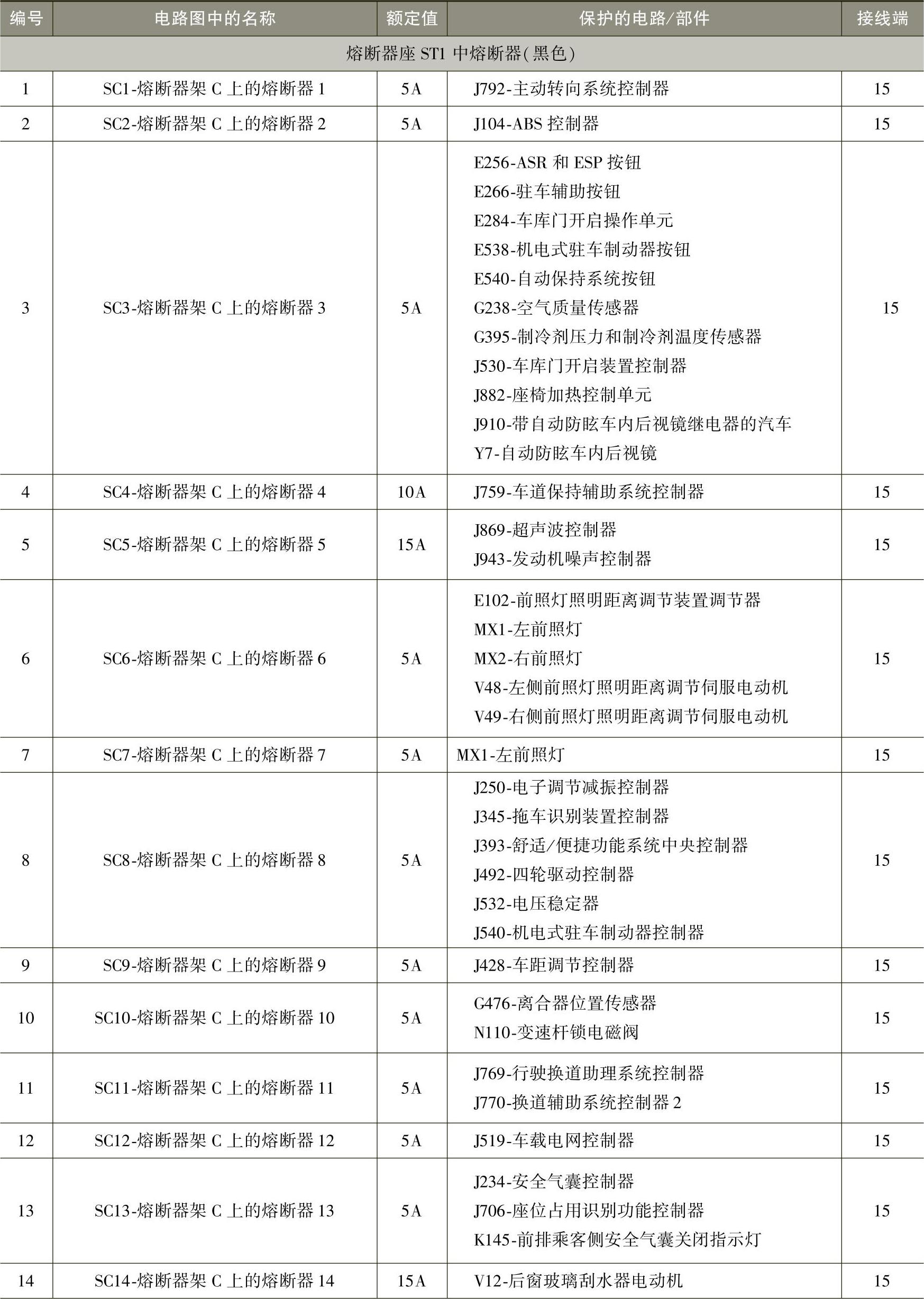

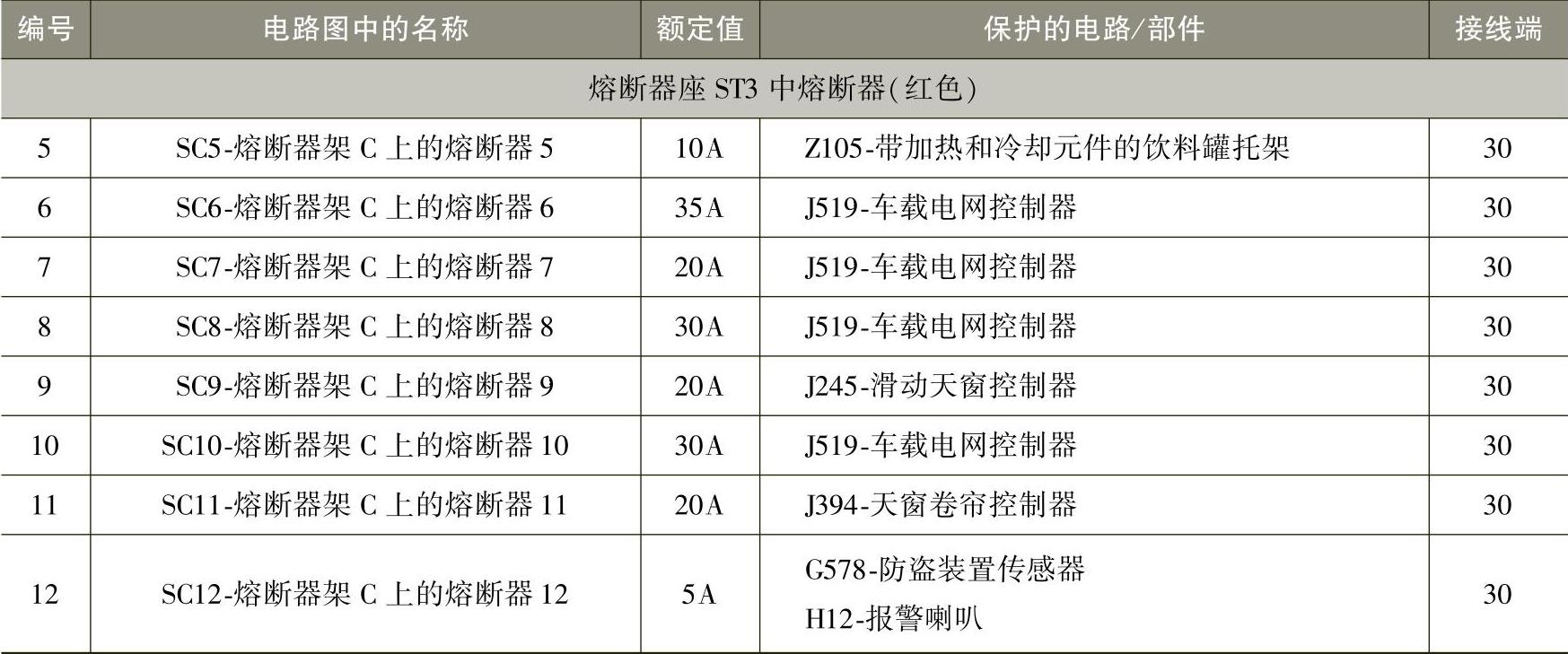

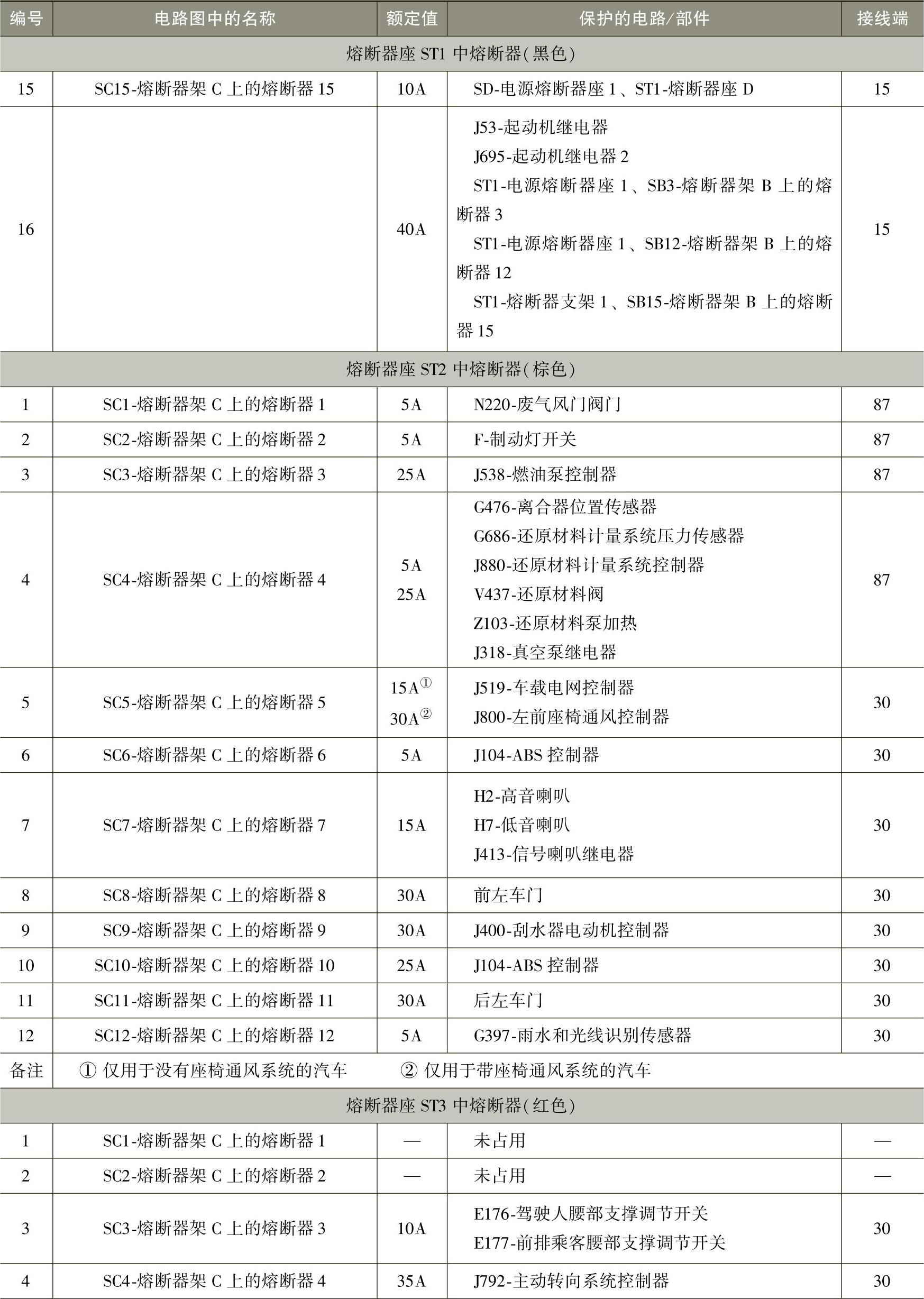

表1-59 奥迪Q5熔断器C(SC)相关说明


(续)


(续)


(5)熔断器D(SD)

自2013年款起的奥迪Q5熔断器D(SD)位于在副驾驶人侧的仪表板盖下面,其安装位置及分布如图1-176所示,熔断器座中的熔断器相应说明如表1-60所示。


图1-176 奥迪Q5熔断器座D(SD)位置图

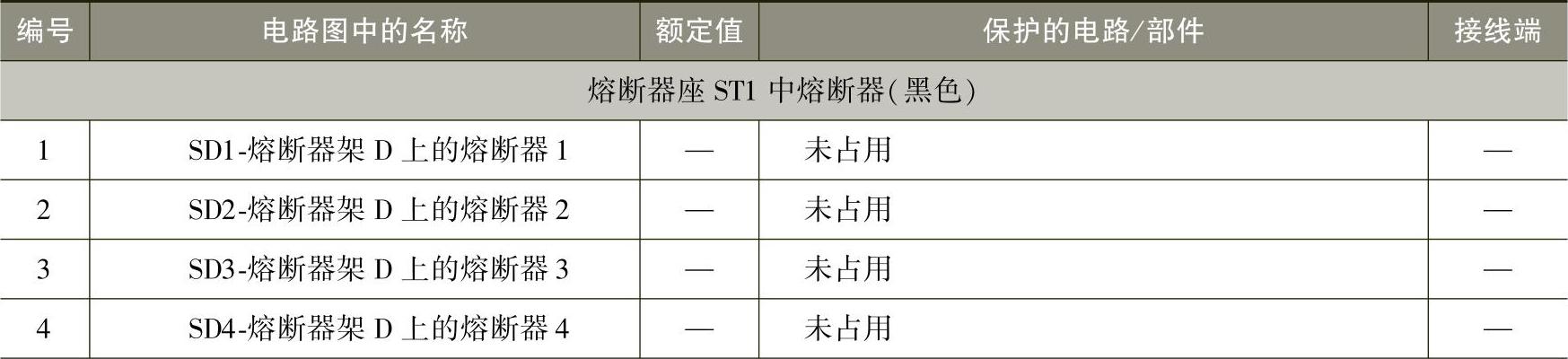

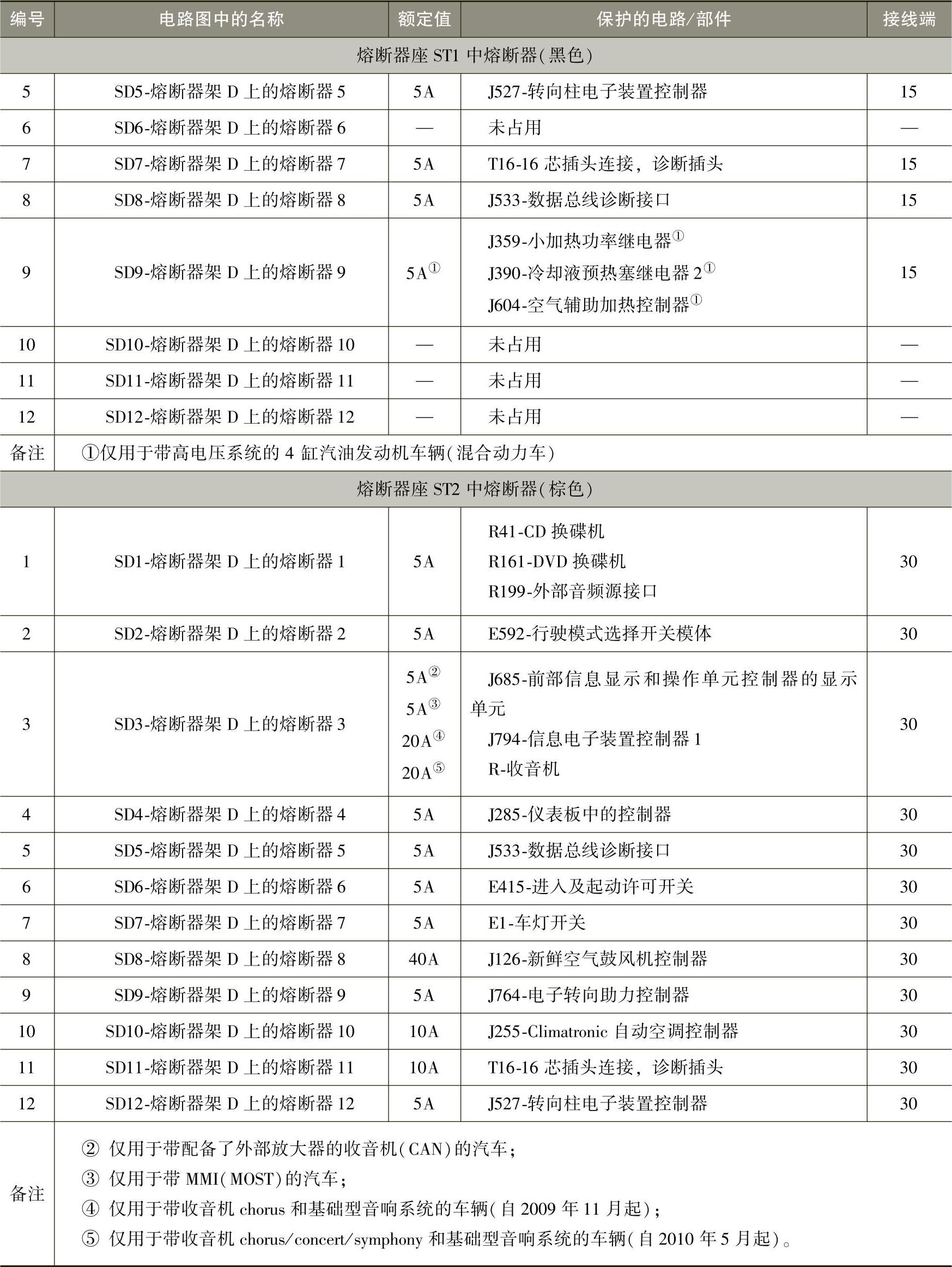

表1-60 奥迪Q5熔断器座D(SD)相关说明


(续)


(6)继电器座/熔断器F(SF)

自2013年款起的奥迪Q5继电器座/熔断器F(SF)安装于行李箱内右侧,侧饰板后面,其安装位置及分布如图1-177所示,熔断器座中的熔断器相应说明如表1-61所示。

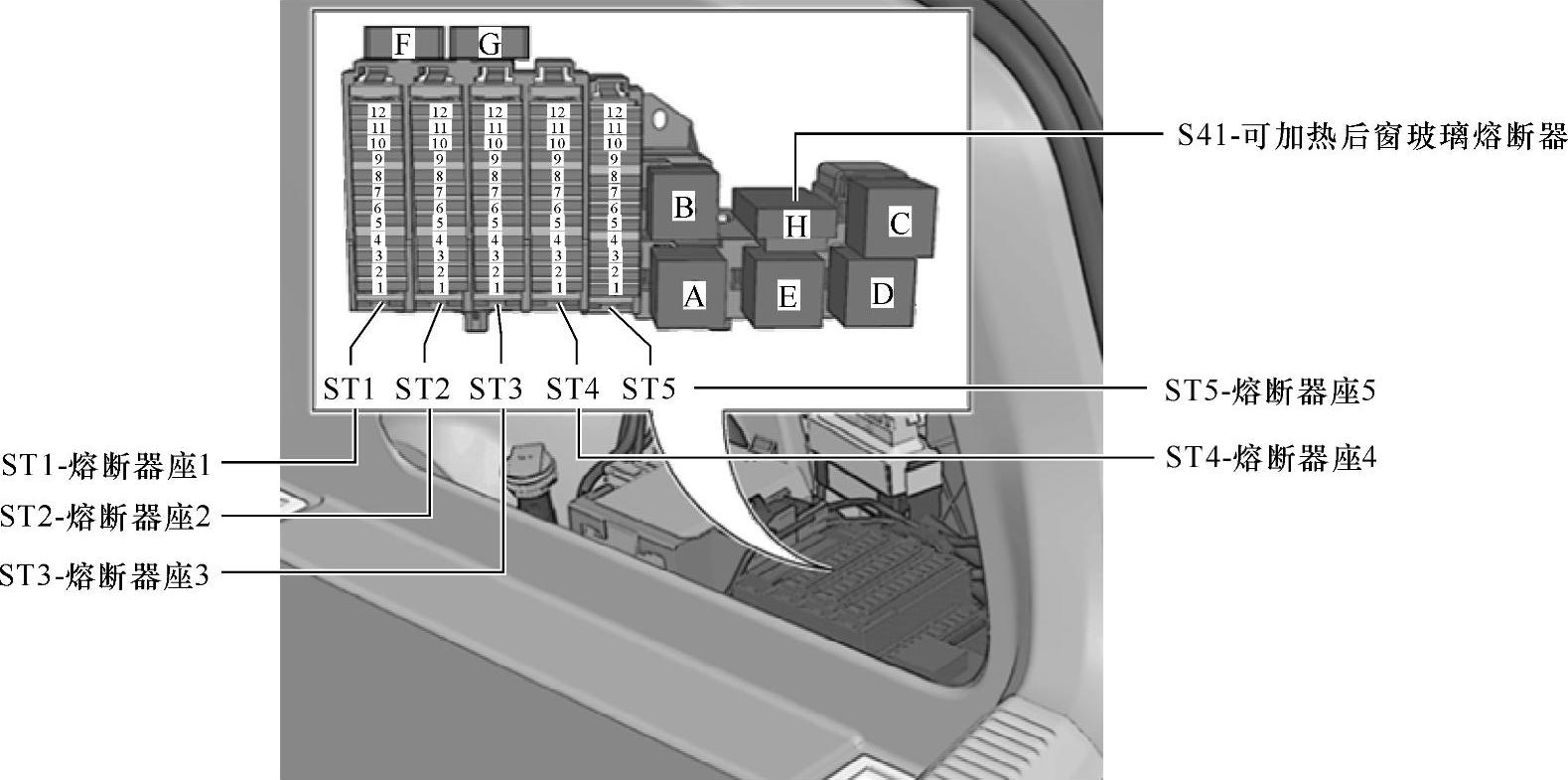

图1-177 奥迪Q5继电器座/熔断器F(SF)安装位置及分布图

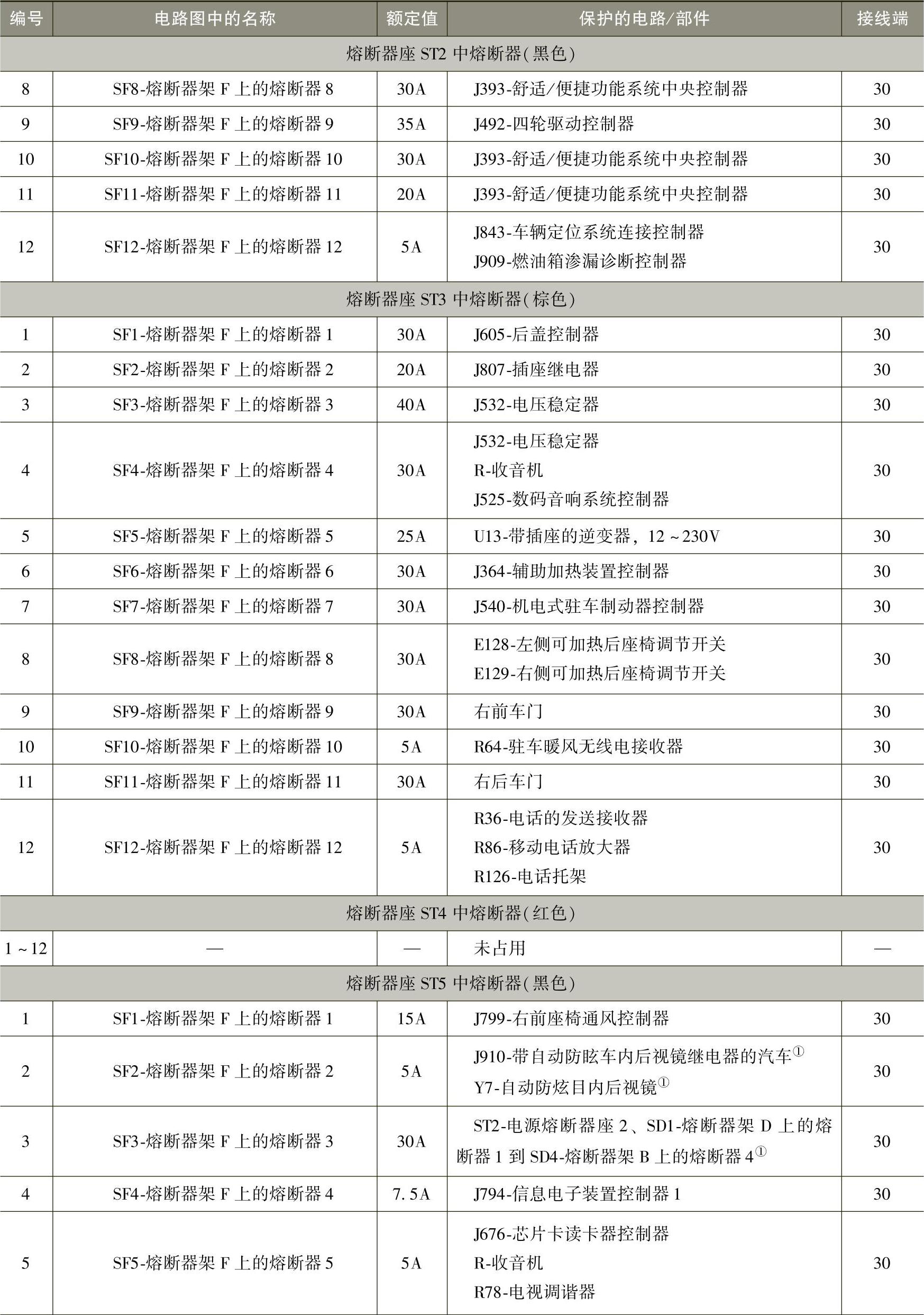

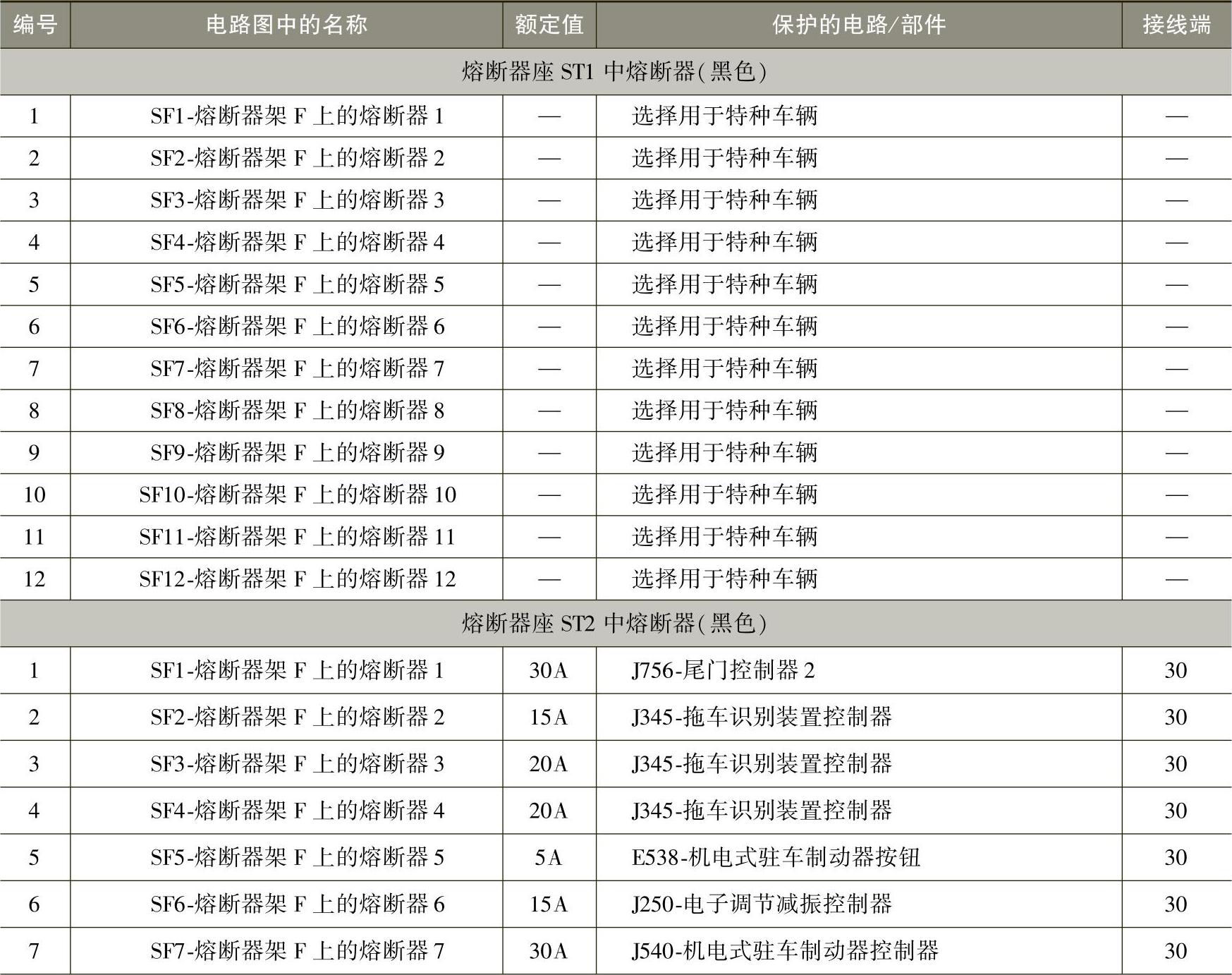

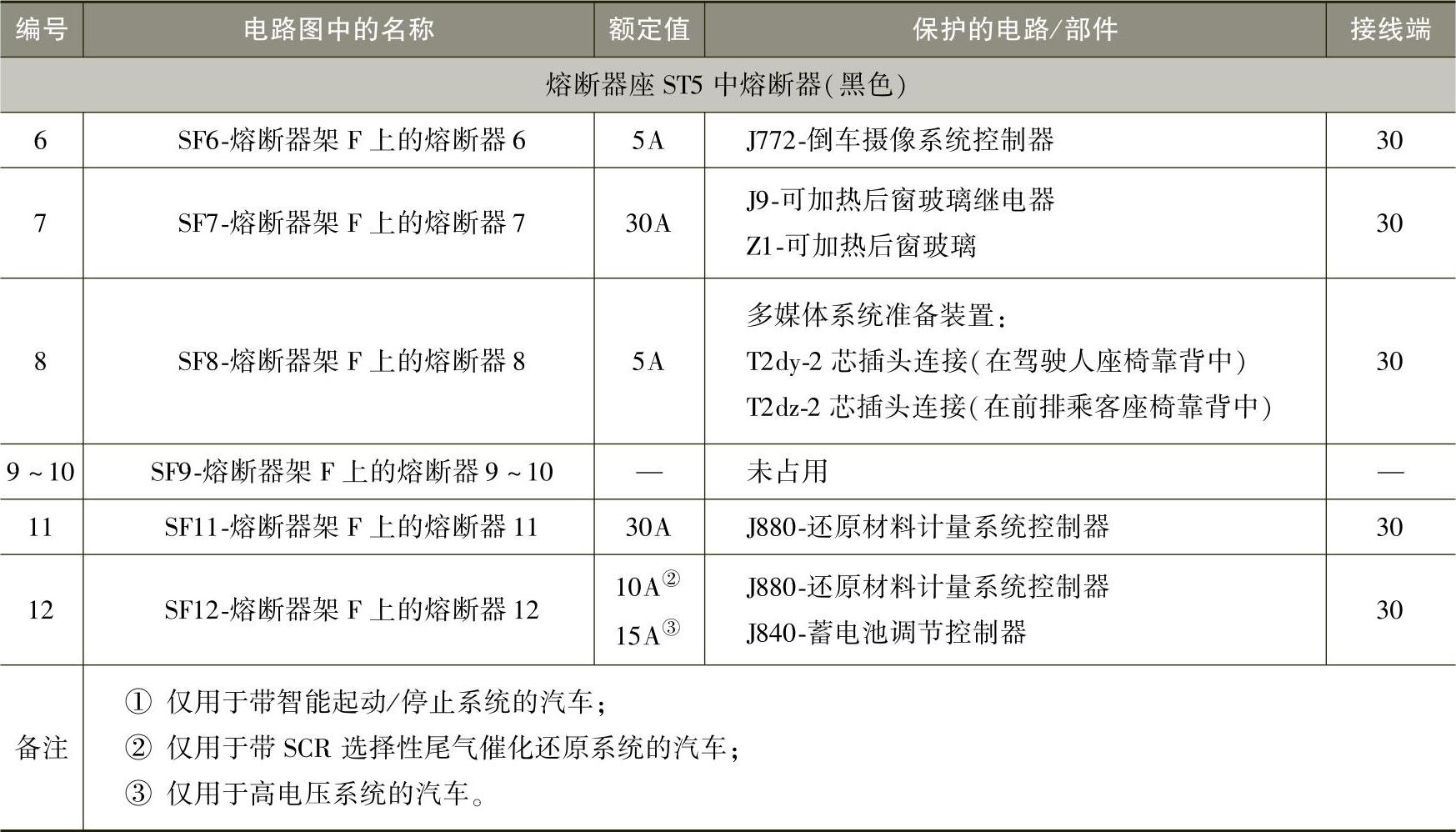

表1-61 奥迪Q5继电器座/熔断器F(SF)相关说明


(续)


(续)


(7)单熔断器

奥迪Q5单熔断器位于熔断器F(SF)架上,熔断器应说明如表1-62所示。

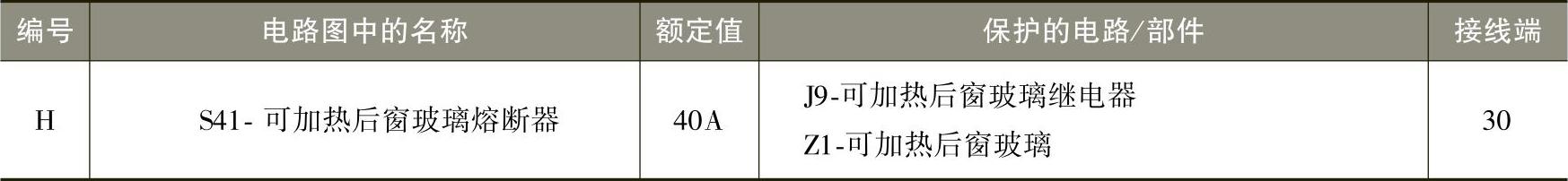

表1-62 奥迪Q5单熔断器说明


(8)端子30的导线分配器2上的熔断器

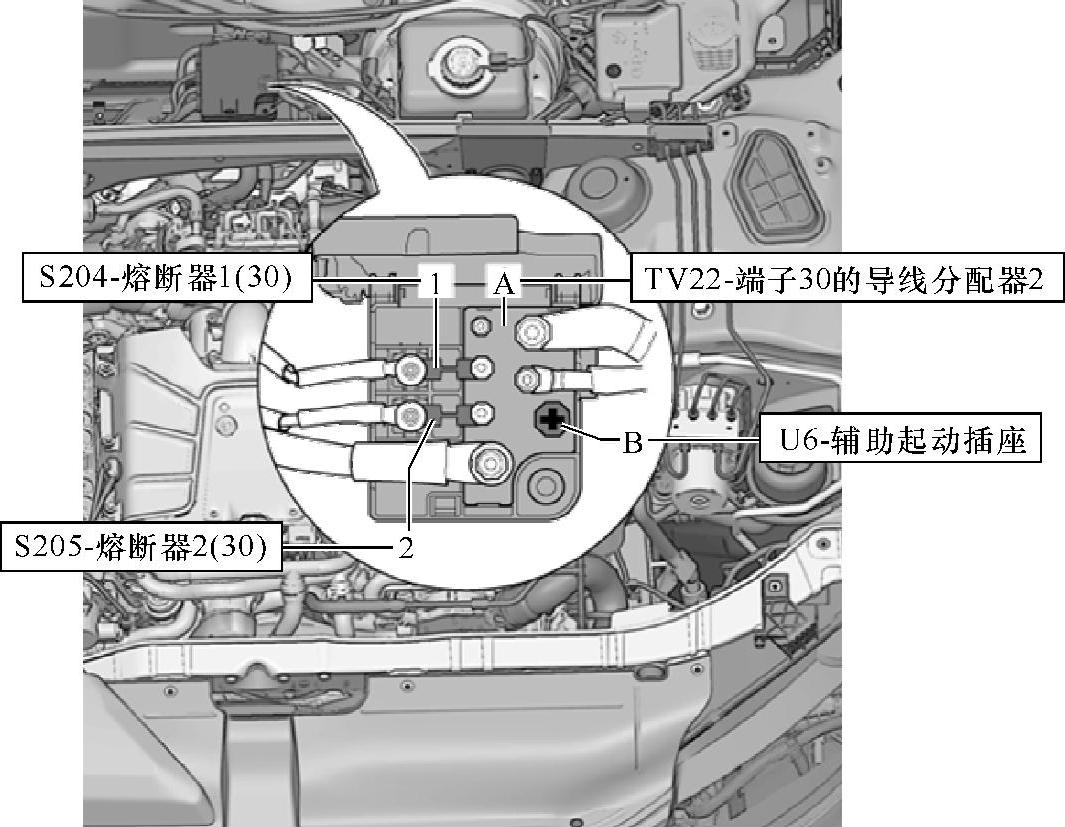

奥迪Q5端子30的导线分配器2在发动机室内排水槽中央,其熔断器安装位置及分布如图1-178所示,熔断器说明如表1-63所示。

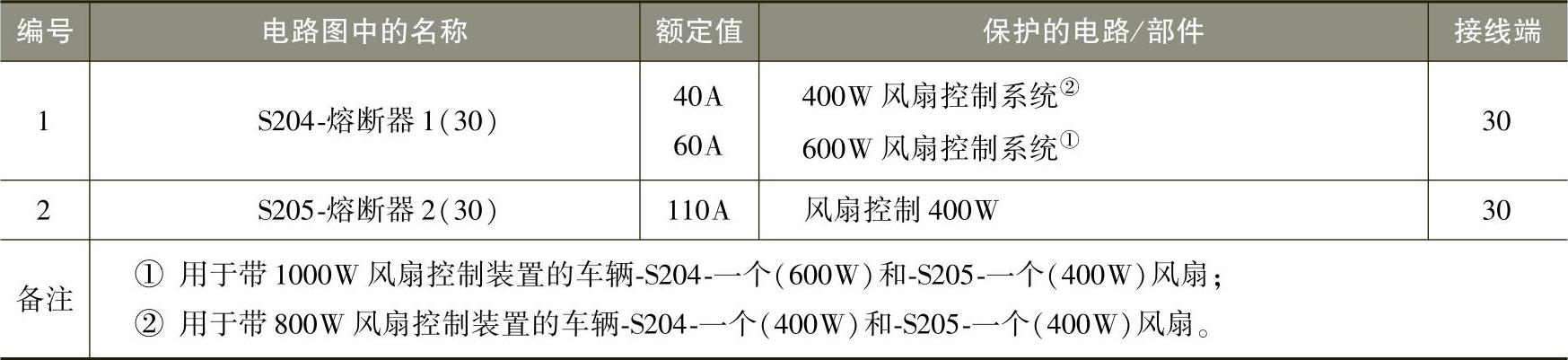

表1-63 奥迪Q5端子30的导线分配器2熔断器说明


(9)3芯继电器/熔断器架上的熔断器

奥迪Q53芯继电器/熔断器架位于驾驶人仪表板下带车载电网控制器J519和螺纹接头的熔断器座上,安装位置及分布如图1-179所示。


图1-178 奥迪Q5端子30的导线分配器2熔断器安装位置及分布图

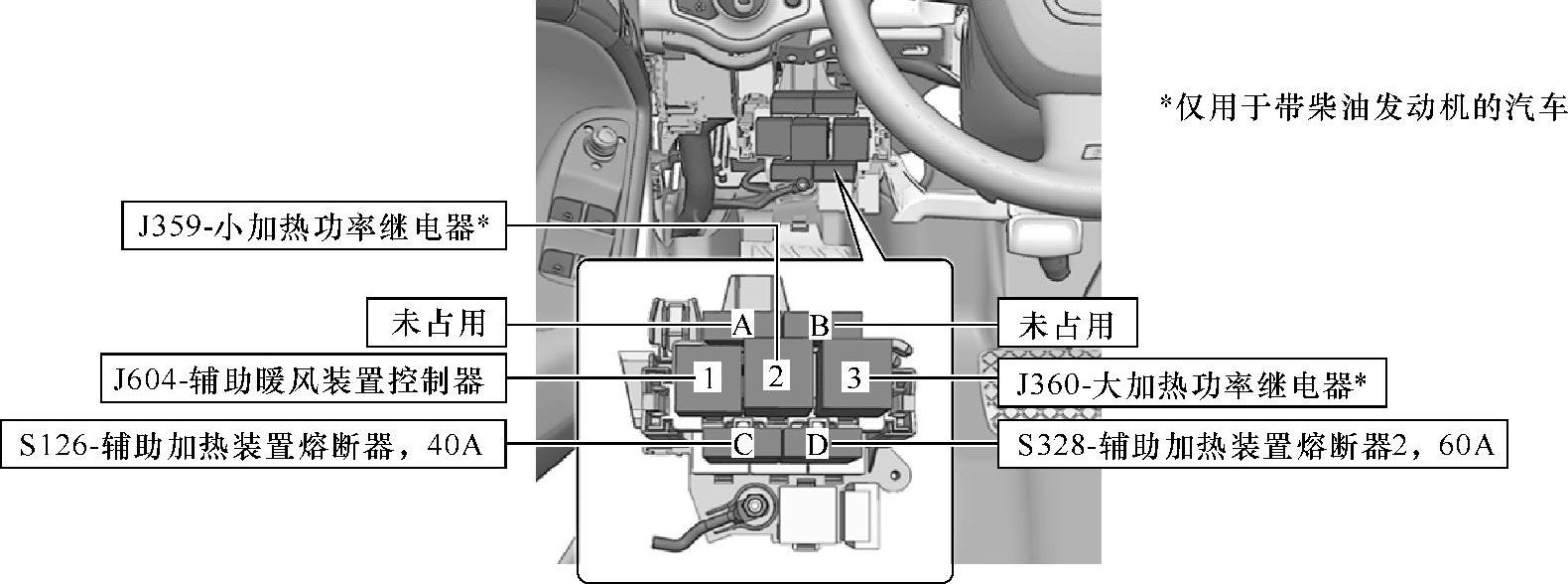

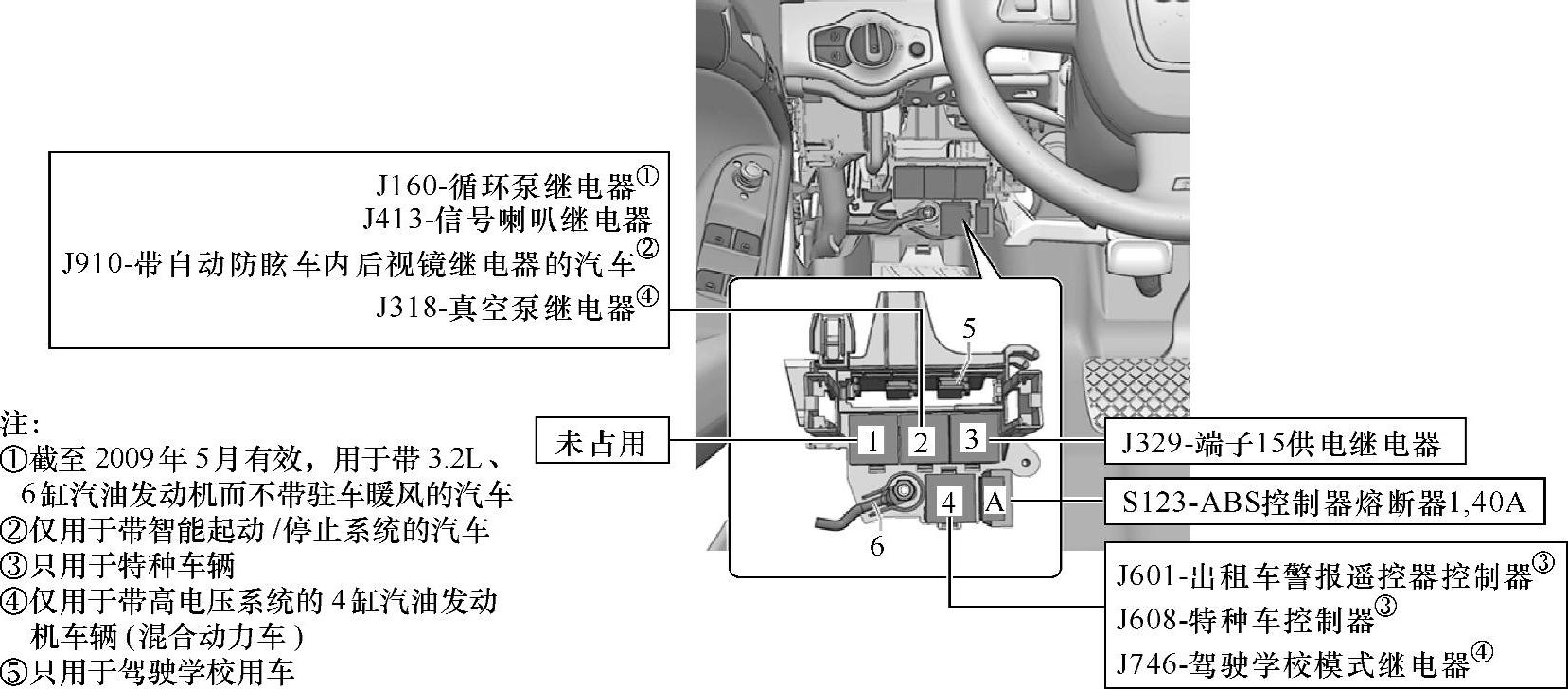

图1-179 奥迪Q53芯继电器/熔断器架上的元件分布图

(10)驾驶人侧A柱6接口接线板上的熔断器

奥迪Q5驾驶人侧A柱6接口接线板上的熔断器位于驾驶人脚部A立柱装饰板后面,安装位置及分布如图1-180所示。

(11)前排乘客侧A柱6座接线板上的熔断器

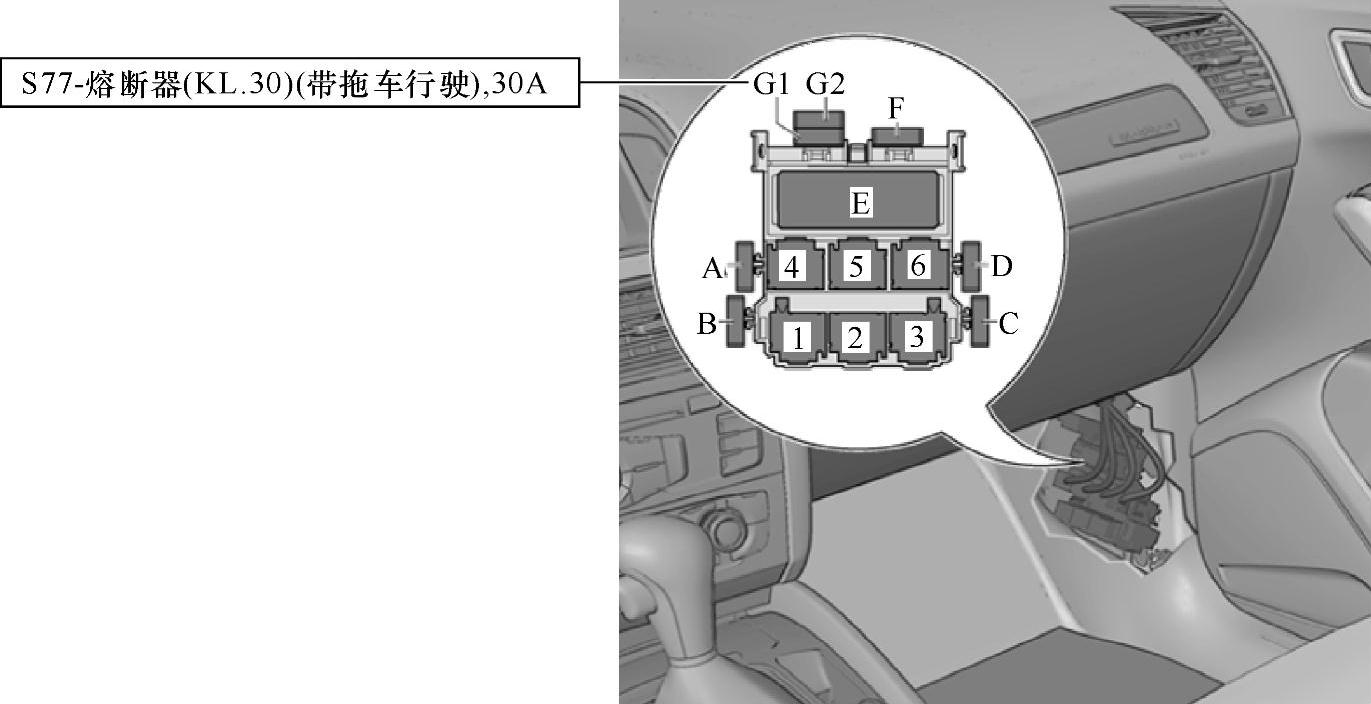

奥迪Q5前排乘客侧A柱6座接线板上的熔断器位于前排乘客脚部A立柱侧装饰板后面,熔断器安装位置及分布如图1-181所示。

(12)车载电网控制器J519的熔断器/继电器支架上的熔断器

奥迪Q5车载电网控制器J519位于驾驶人侧的仪表板下面,熔断器安装位置及分布如图1-182所示。

2.继电器

(1)继电器位置图

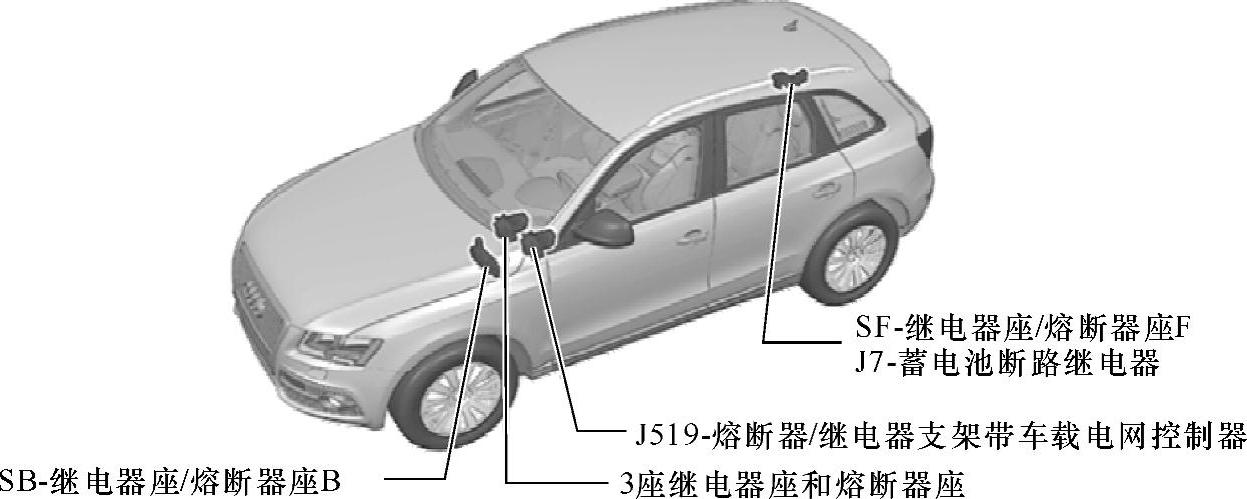

奥迪Q5继电器位置分布如图1-183所示。

(2)车载电网控制器J519的熔断器/继电器支架上的继电器

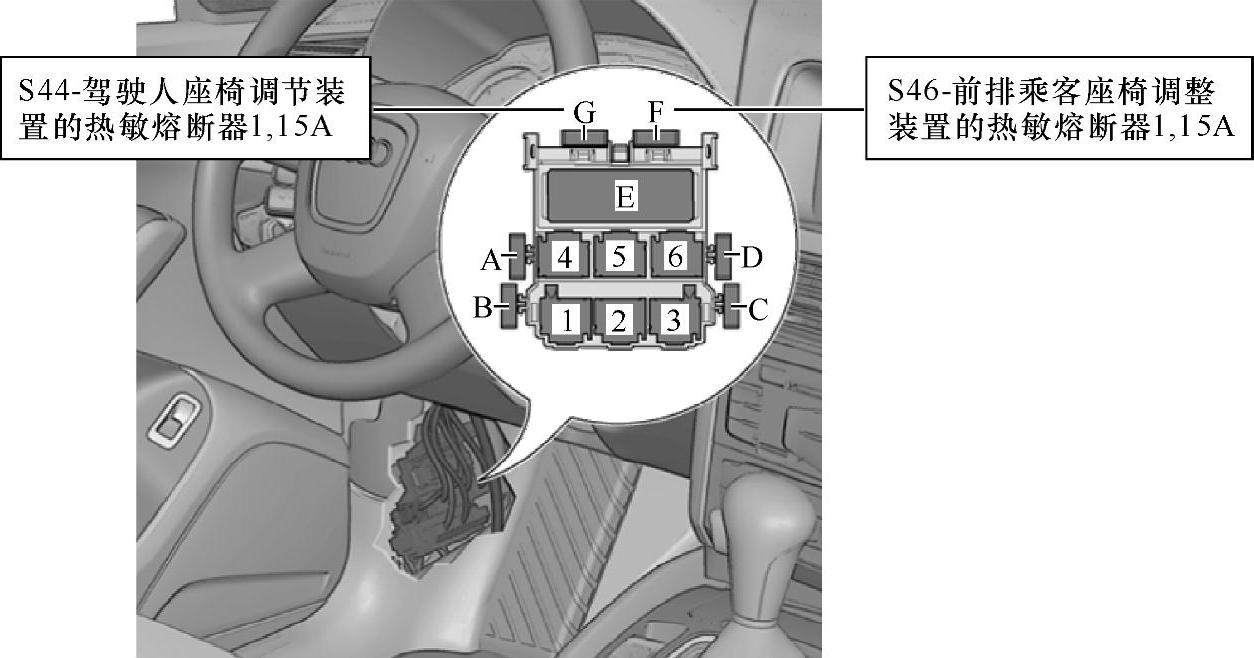

图1-180 奥迪Q5驾驶人侧A柱6接口接线板上的熔断器分布图


图1-181 奥迪Q5前排乘客侧A柱6座接线板上的熔断器分布图

奥迪Q5车载电网控制器J519的熔断器/继电器支架上的继电器分布参考图1-182。

(3)3芯继电器/熔断器架上的继电器

奥迪Q53芯继电器/熔断器架上的继电器位置参考图1-179。

(4)继电器座/熔断器座B(SB)上的继电器

奥迪Q5继电器座/熔断器座B(SB)上的继电器位置分布如图1-184所示。

(5)继电器座/熔断器F(SF)

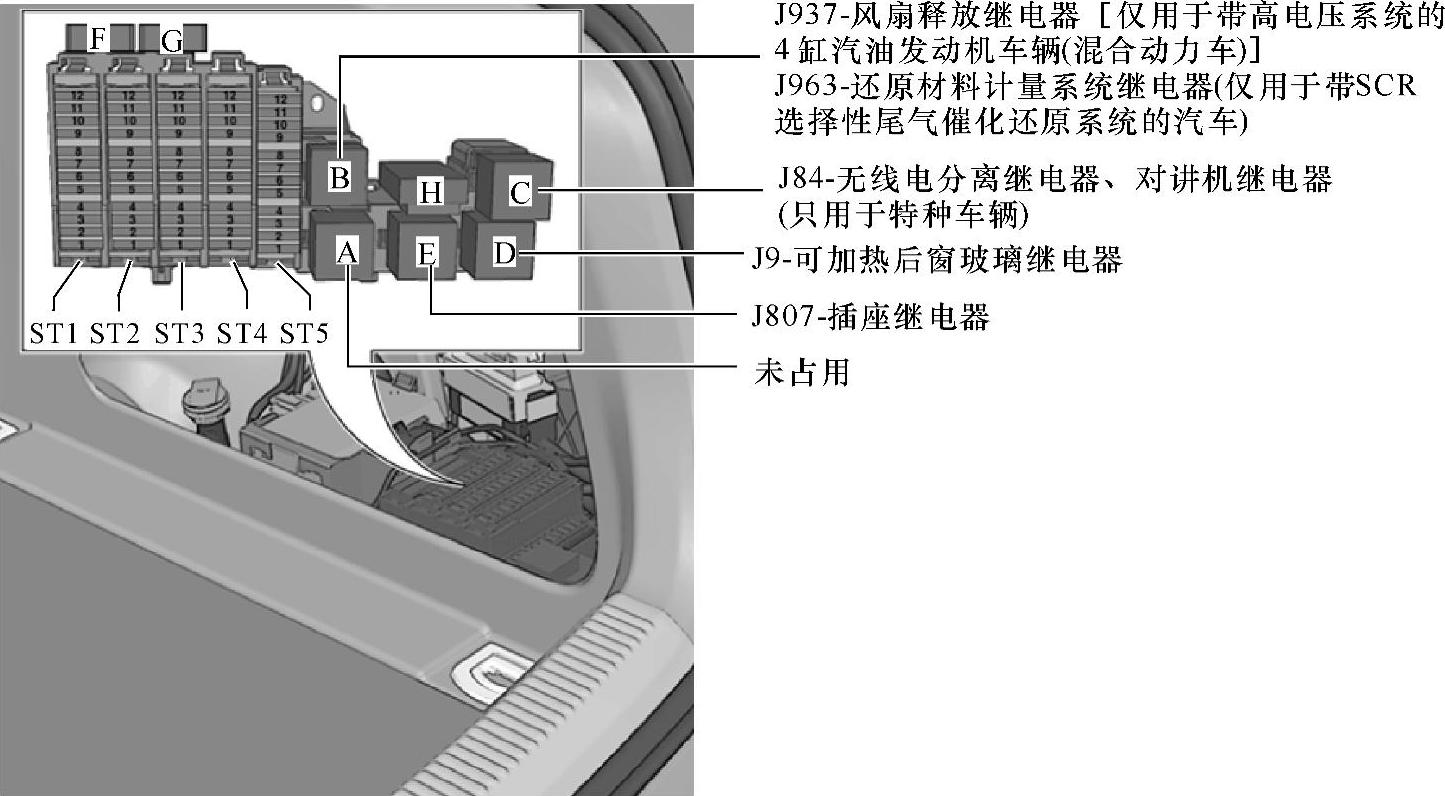

2011年1月前的奥迪Q5继电器座/熔断器F(SF)的继电器位置分布如图1-185所示;2011年1月起的奥迪Q5继电器座/熔断器F(SF)的继电器位置分布如图1-186所示。

3.电控单元位置图

(1)车辆前面部分的控制单元

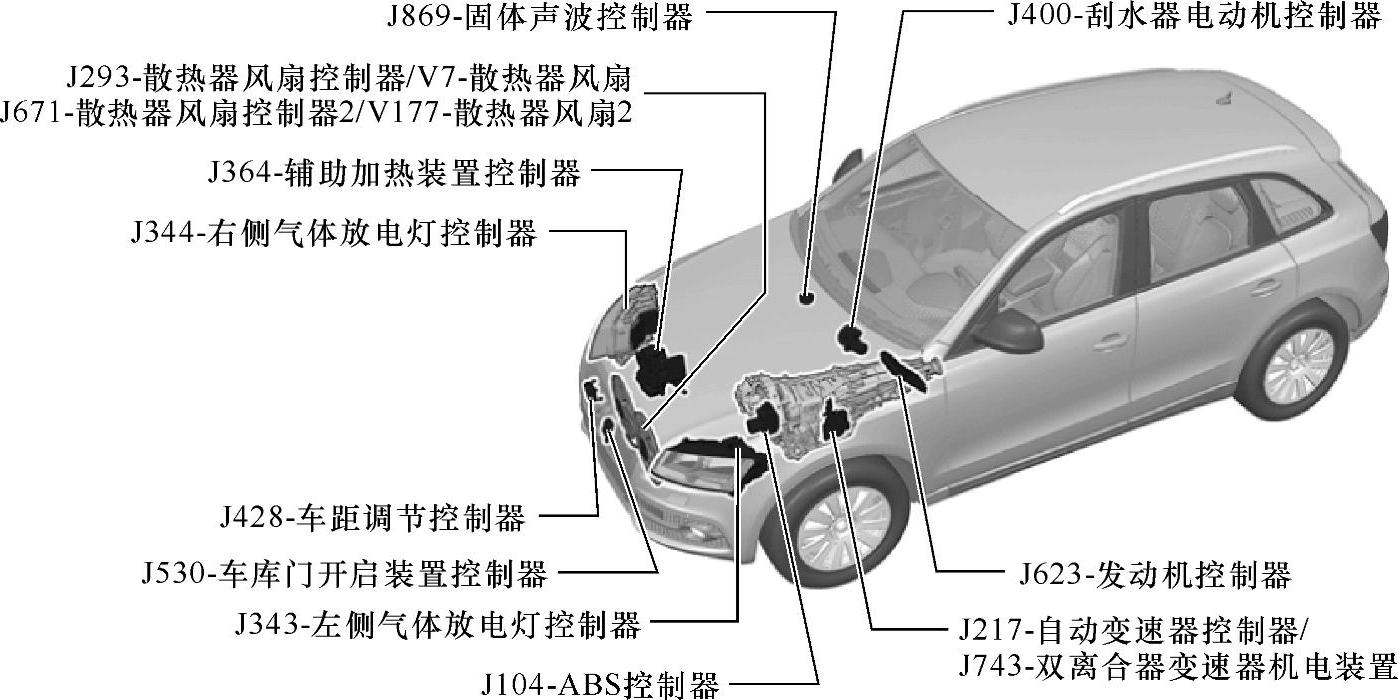

奥迪Q5车辆前面部分的控制单元位置分布如图1-187所示,各控制单元的安装位置如图1-188、图1-189、图1-190所示。

(2)车箱内与车辆后面部分的控制单元


图1-182 奥迪Q5车载电网控制器J519的熔断器/继电器支架上的元件分布图


图1-183 奥迪Q5继电器位置分布图


图1-184 奥迪Q5继电器座/熔断器座B(SB)上的继电器位置分布图

奥迪Q5车箱内的控制单元位置分布如图1-191所示。车辆后面部分的控制单元位置分布如图1-192所示。


图1-185 奥迪Q5继电器座/熔断器F(SF)的继电器位置分布图(适用于2011年1月前)

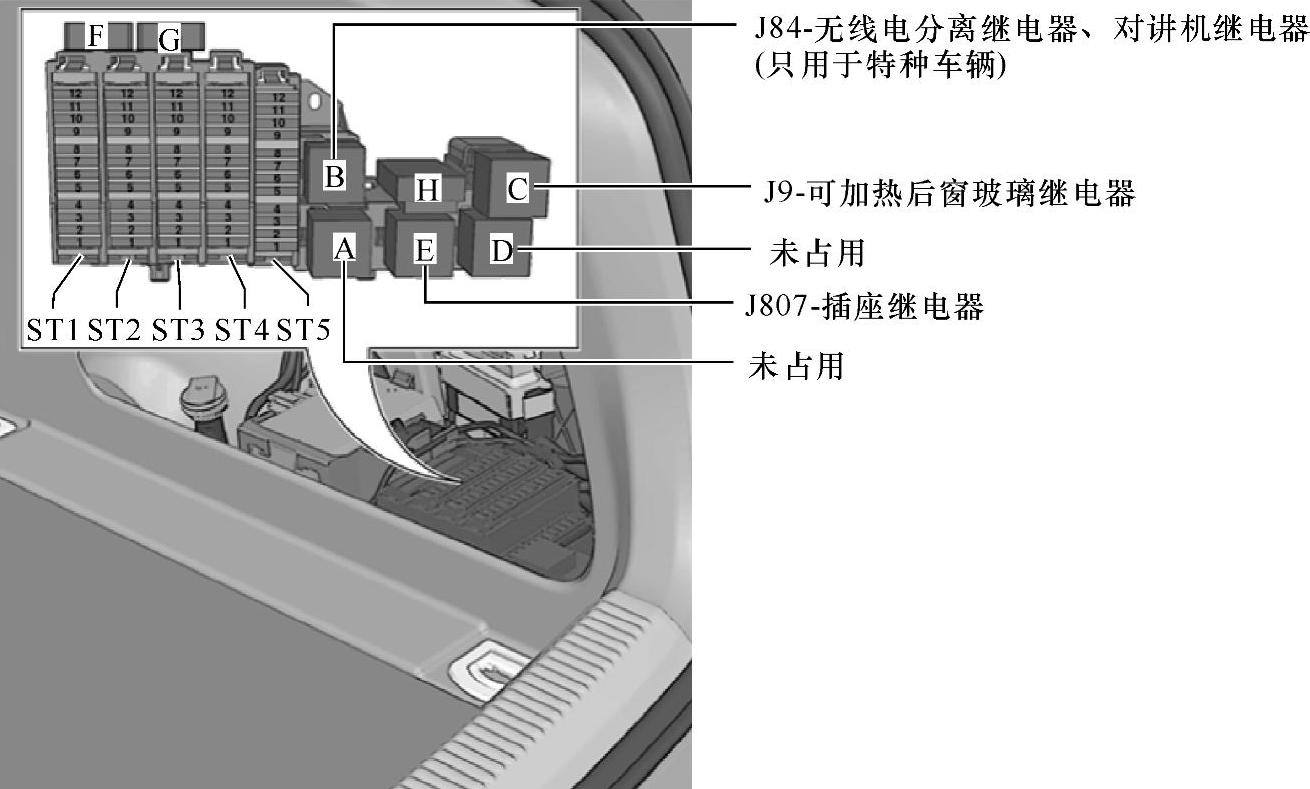

图1-186 奥迪Q5继电器座/熔断器F(SF)的继电器位置分布图(适用于2011年1月起)

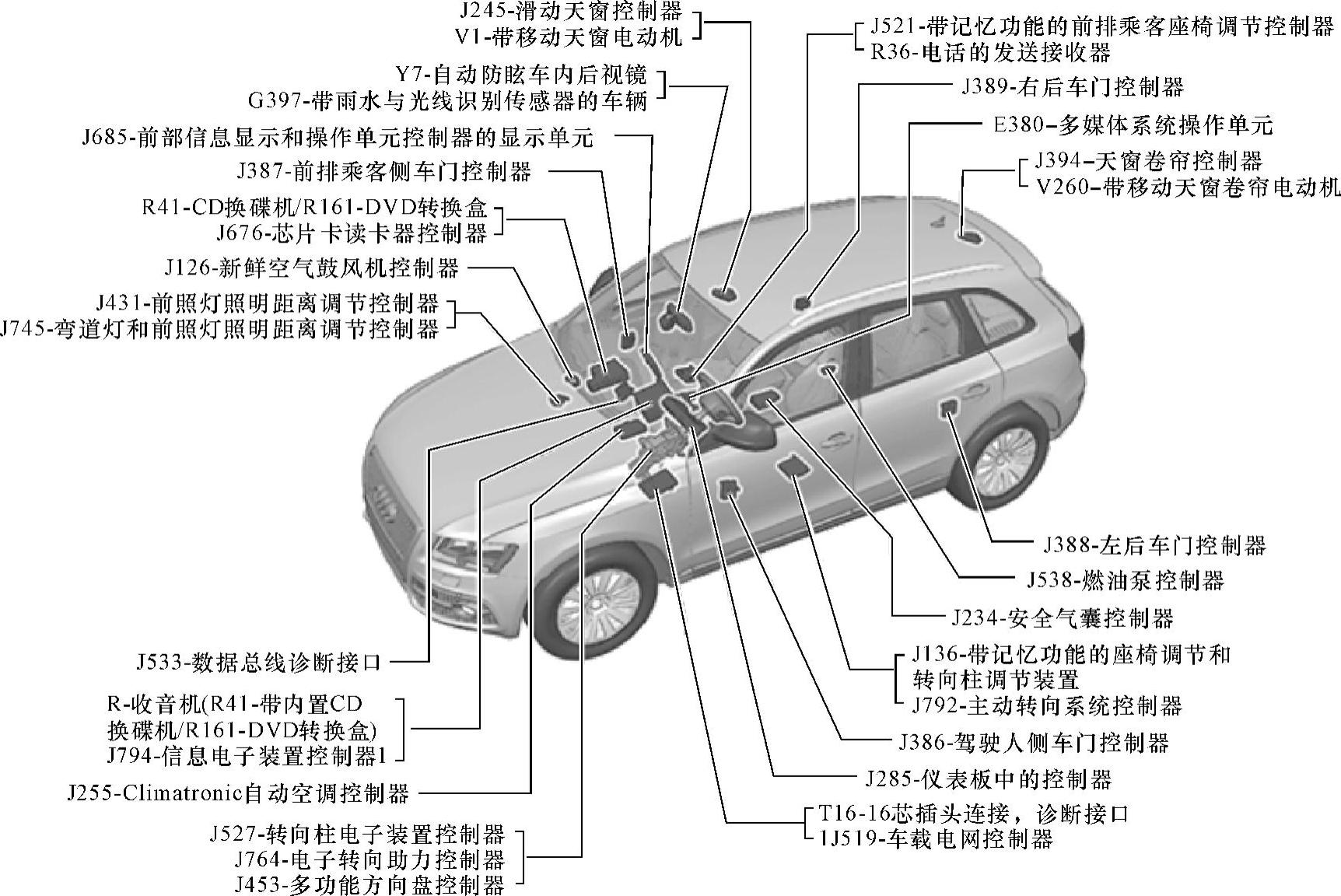

图1-187 奥迪Q5车辆前面部分的控制单元位置分布图

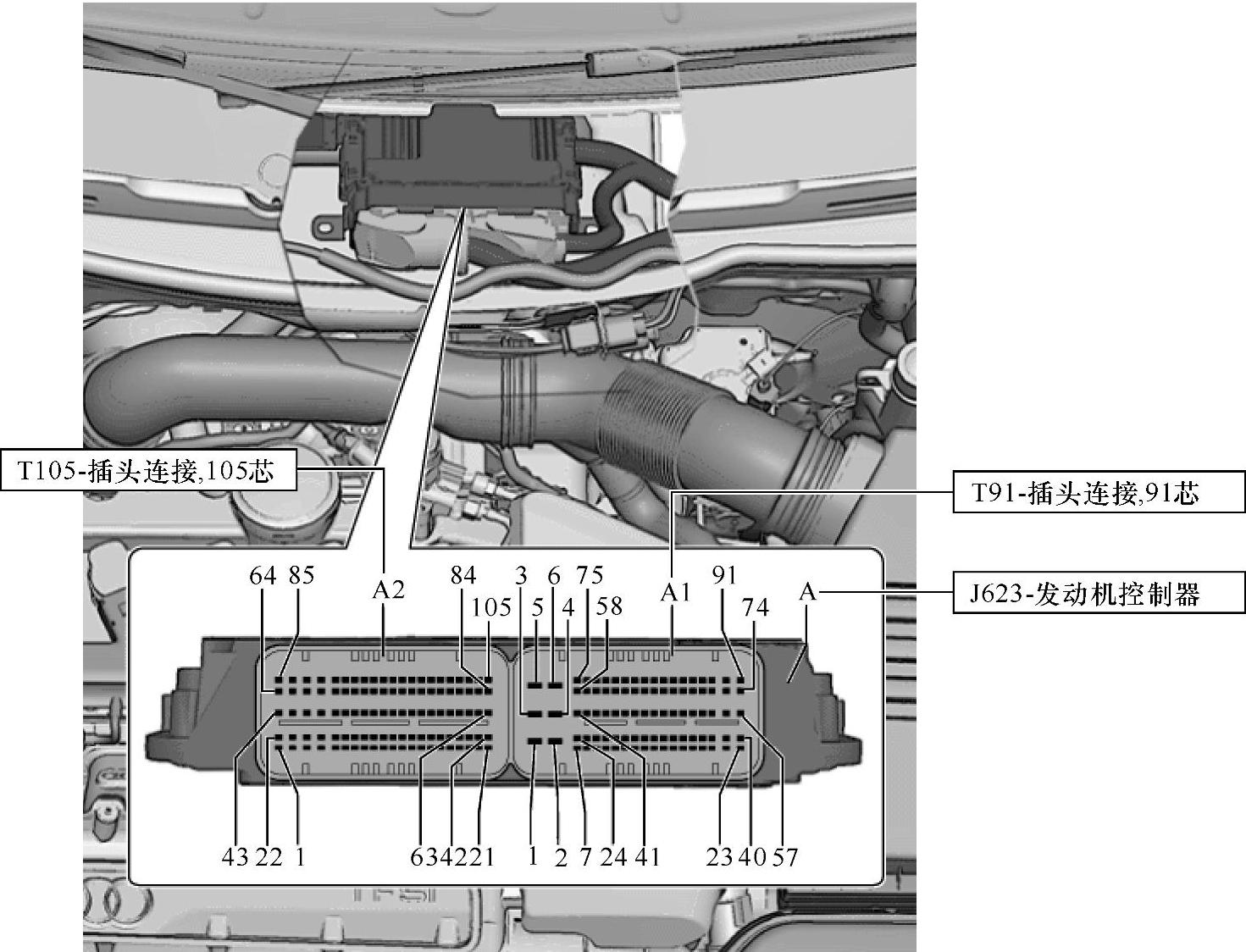

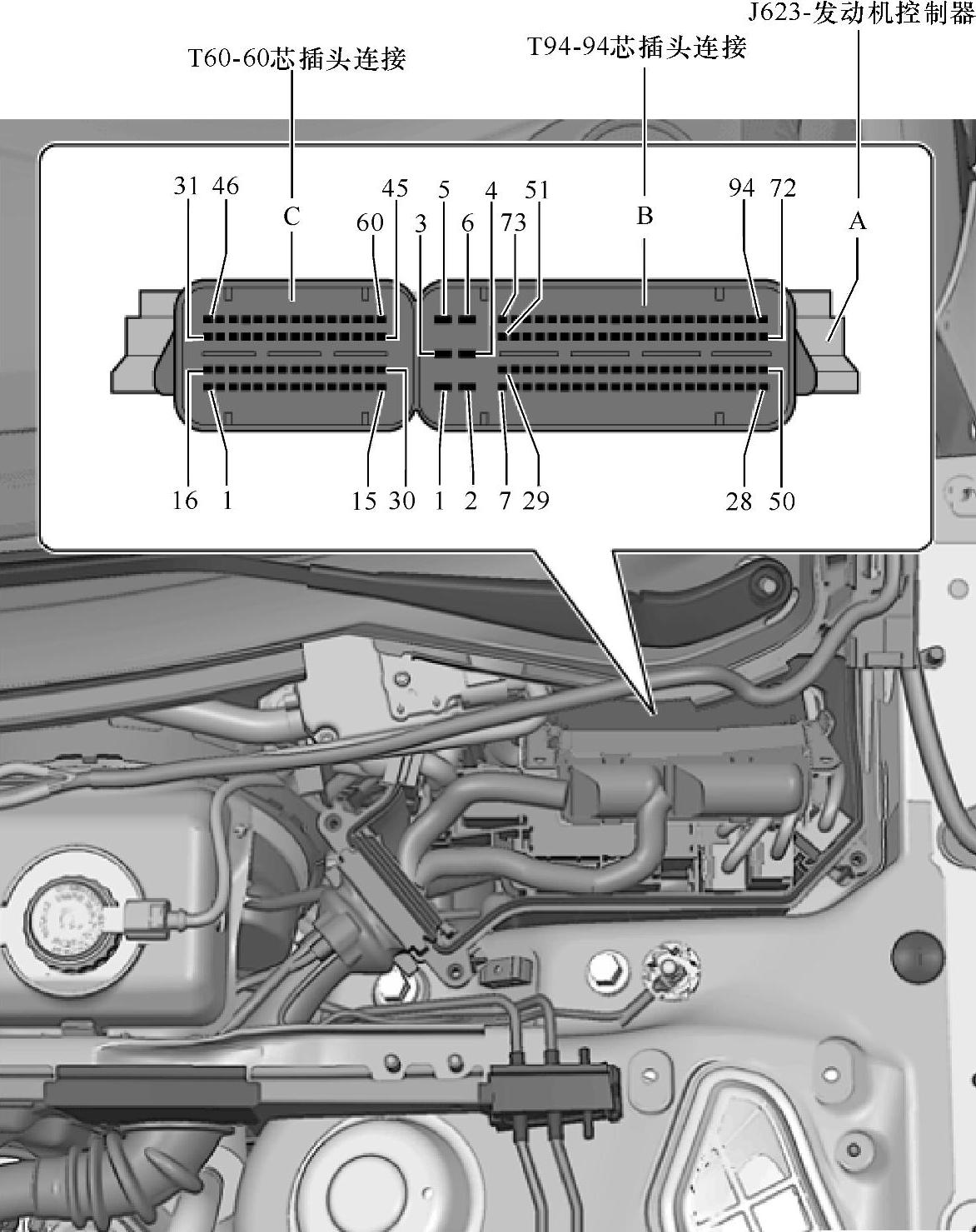

图1-188 奥迪Q5发动机控制单元安装位置及端子图

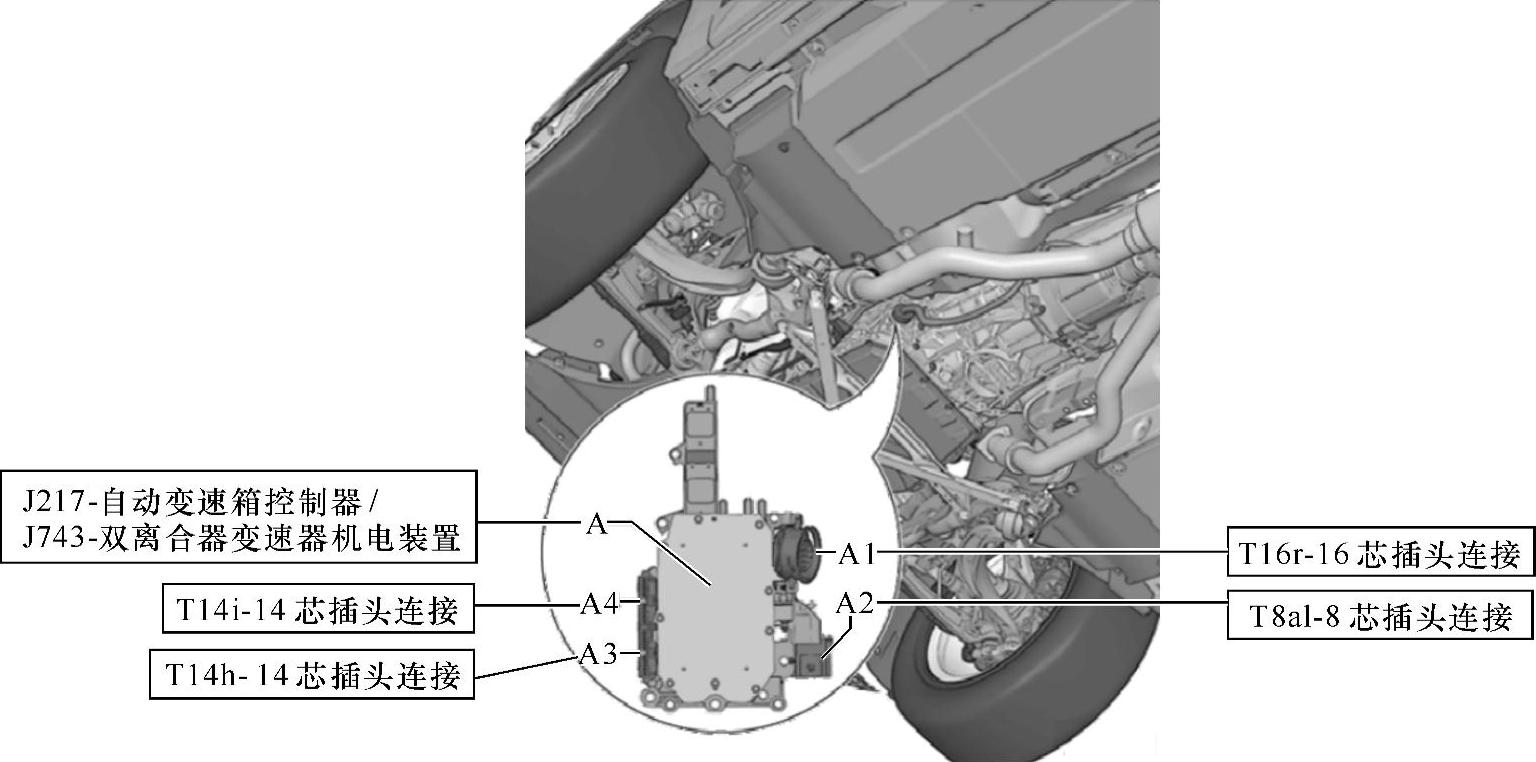

图1-189 奥迪Q5自动变速器控制单元安装位置及端子图

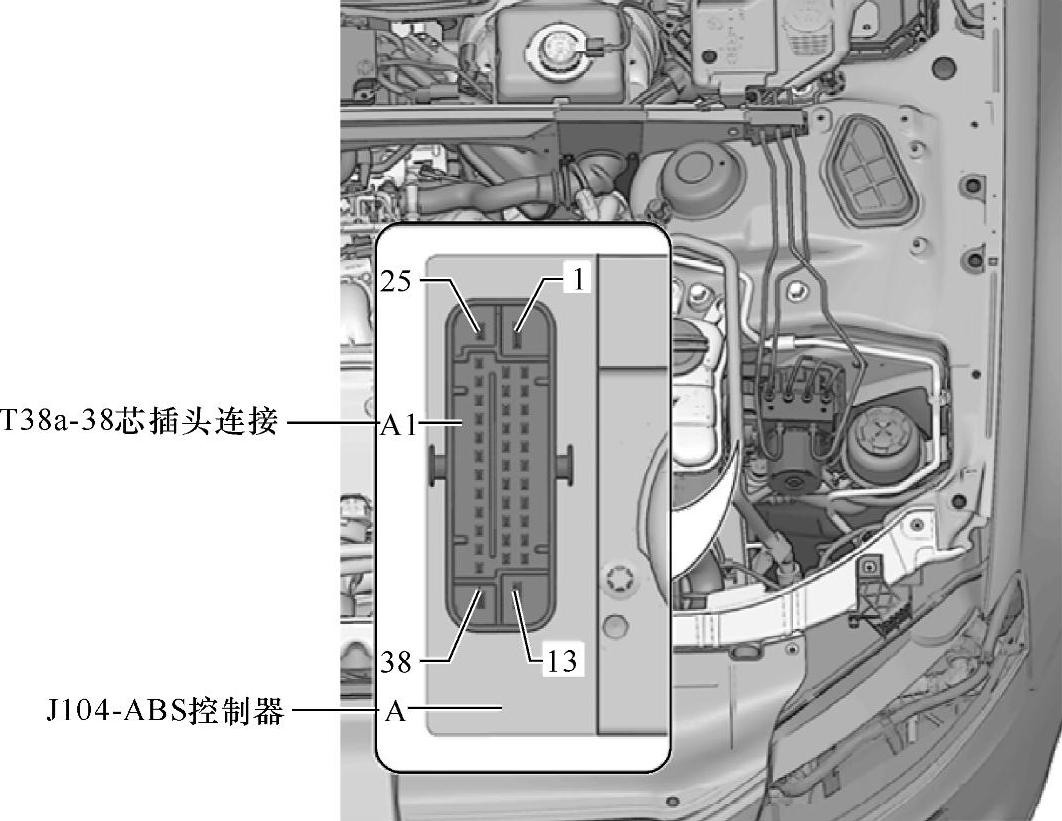

图1-190 奥迪Q5 ABS控制单元安装位置及端子图


图1-191 奥迪Q5车箱内的控制单元位置分布图

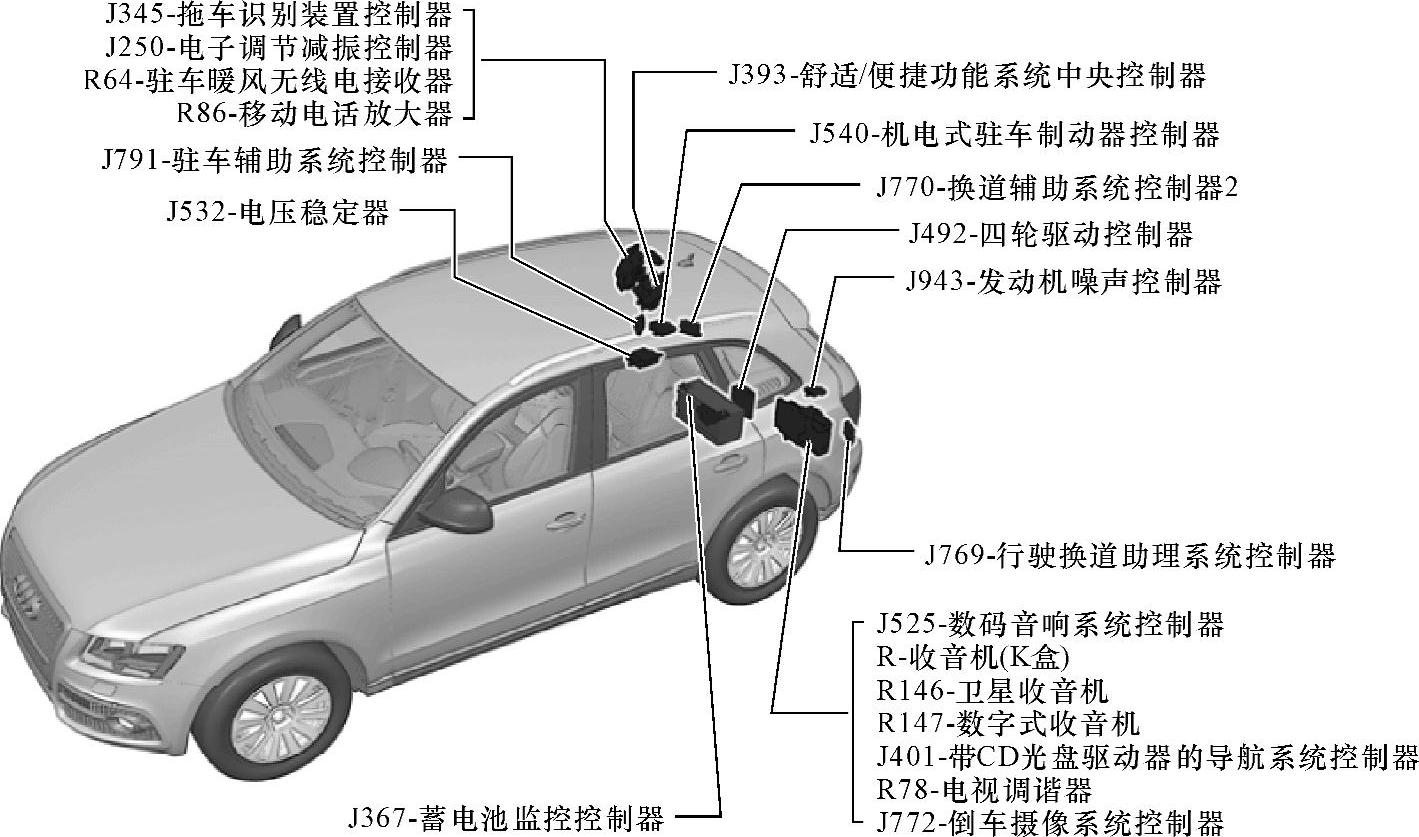

图1-192 奥迪Q5车辆后面部分的控制单元位置分布图
