1.熔断器
（1）熔断器位置分布
图1-131 奥迪A6L发动机控制单元安装位置及端子图
图1-132 奥迪A6L ABS控制单元安装位置及端子图
图1-133 奥迪A6L车辆后面部分的控制单元位置分布图
奥迪A4L轿车熔断器位置如图1-134所示。
图1-134 奥迪A4L轿车熔断器位置图
（2）熔断器A（SA）

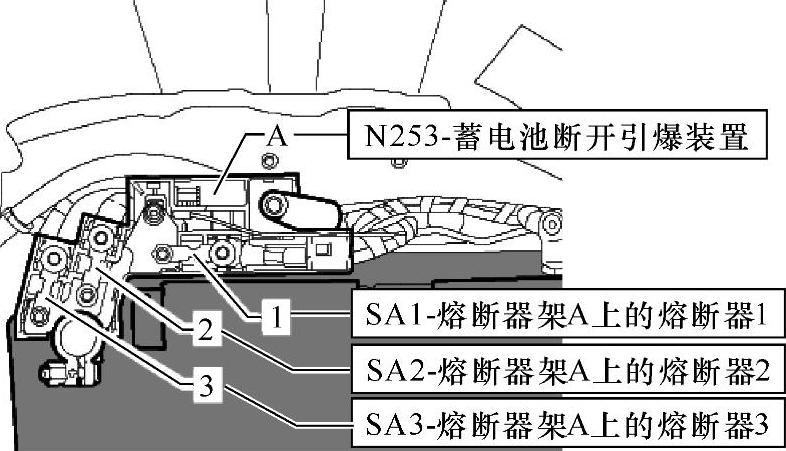

奥迪A4L轿车熔断器A（SA）位于行李箱蓄电池正极上，其熔断器位置如图1-135，相关说明如表1-44所示。
图1-135 奥迪A4L轿车熔断器A（SA）位置分布图
表1-44 奥迪A4L轿车熔断器A（SA）说明表
（3）继电器座/熔断器B（SB）

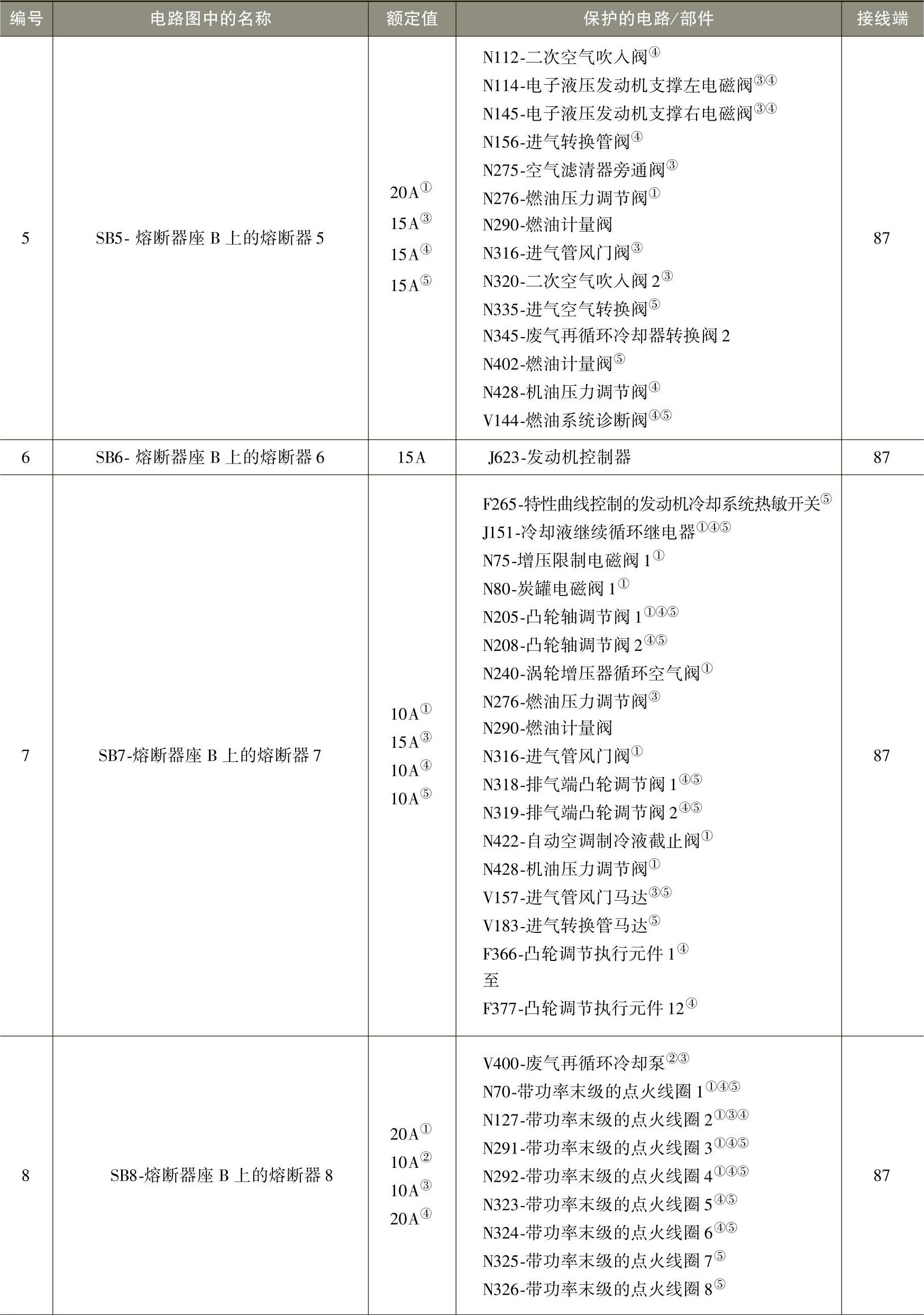

奥迪A4L轿车继电器座/熔断器B（SB）位于驾驶人侧排水槽电控箱内，其熔断器位置如图1-136，熔断器座中熔断器ST1（黑色）说明如表1-45所示。
图1-136 奥迪A4L轿车继电器座/熔断器B（SB）位置分布图
表1-45 奥迪A4L轿车熔断器ST1（黑色）说明表
（续）
（续）
（4）熔断器座C（SC）
奥迪A4L轿车熔断器座C（SC）位于在驾驶人侧的仪表板盖下面，其熔断器位置如图1-137，熔断器相关说明如表1-46所示。
图1-137 奥迪A4L轿车熔断器座C（SC）位置分布图

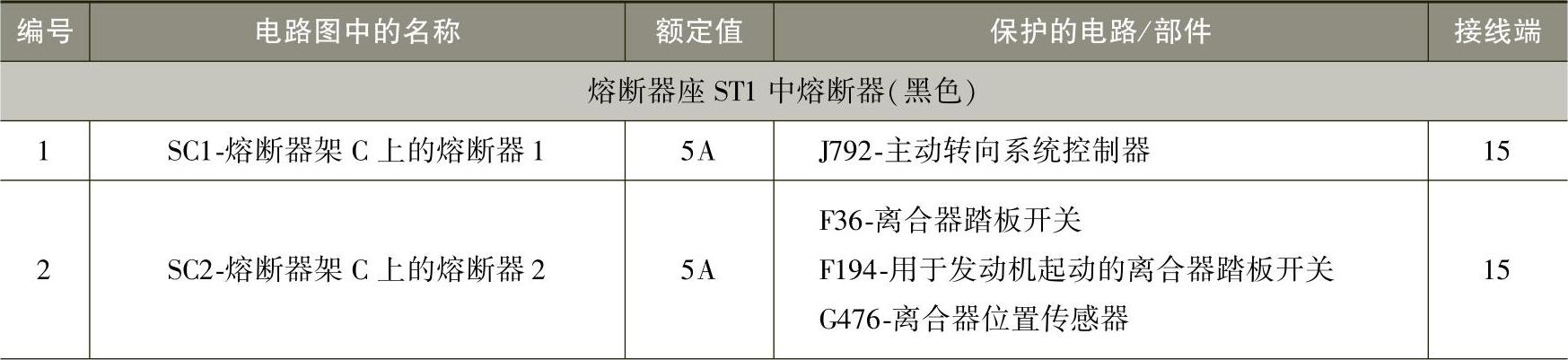

表1-46 奥迪A4L轿车熔断器座C（SC）说明表
（续）
（续）
（5）熔断器座D（SD）
奥迪A4L轿车熔断器座D（SD）位于前排乘客侧的仪表板盖下面，其熔断器位置如图1-138所示，熔断器座中熔断器说明如表1-47所示。
图1-138 奥迪A4L轿车熔断器座D（SD）位置图
表1-47 奥迪A4L轿车熔断器座D（SD）说明表
（6）继电器座/熔断器座F（SF）
奥迪A4L轿车继电器座/熔断器座F（SF）位于行李箱内右侧，侧饰板后面，其熔断器分布如图1-139所示，熔断器座中熔断器说明如表1-48所示。
图1-139 奥迪A4L轿车熔断器座F（SF）位置图
表1-48 奥迪A4L轿车熔断器座F（SF）说明表
(www.daowen.com)
（续）
（续）
（7）端子KL30的导线分配器2（TV22）

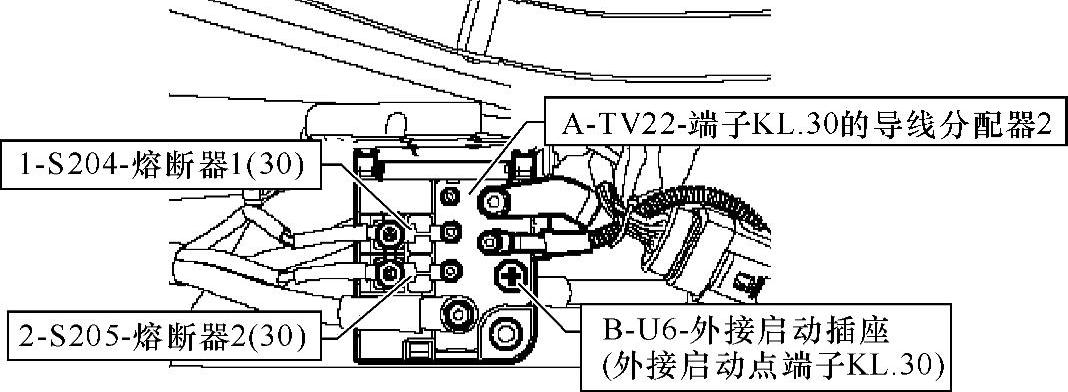

奥迪A4L轿车端子KL30的导线分配器2（TV22）位于发动机室内，排水槽中央，其熔断器位置分布如图1-140所示，说明如表1-49所示。
图1-140 奥迪A4L轿车端子KL30的导线分配器2（TV22）位置分布图
表1-49 奥迪A4L轿车端子KL30的导线分配器2（TV22）熔断器说明表
（8）3座继电器座和熔断器座
奥迪A4L轿车3座继电器座和熔断器座位于驾驶人仪表板下（熔断器座带车载电网控制器J519和螺纹接头），其熔断器位置分布如图1-141所示。
图1-141 奥迪A4L轿车3座继电器座和熔断器位置分布图

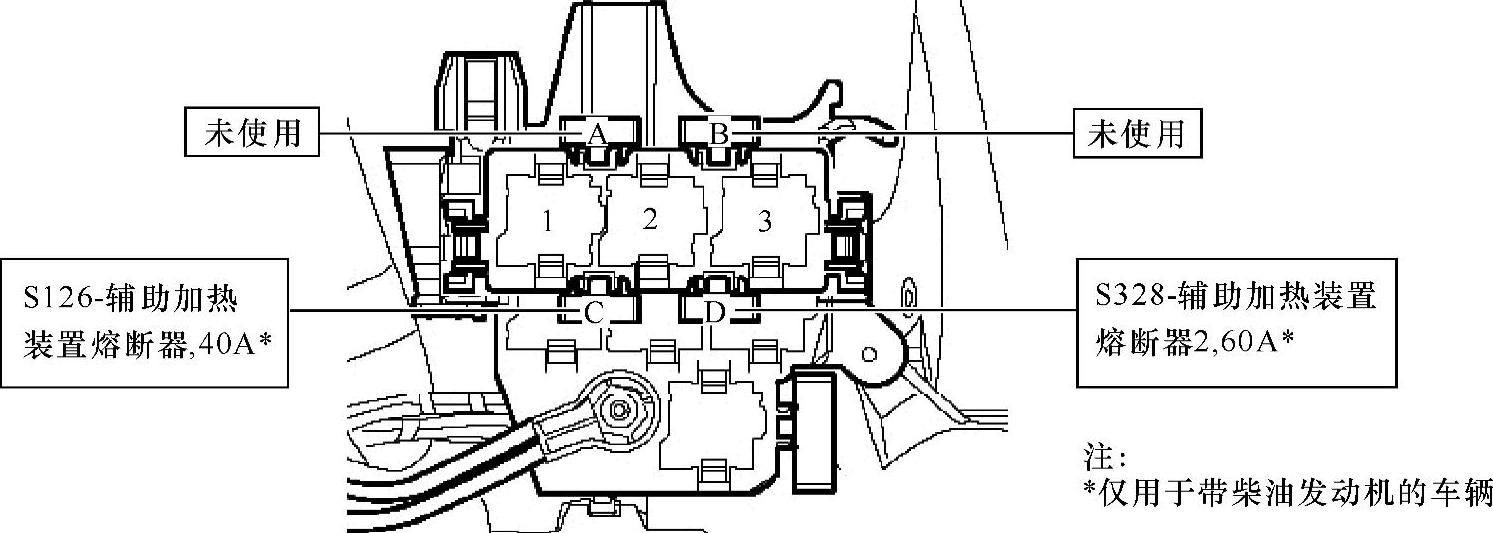

（9）驾驶人侧A柱6座接线板
奥迪A4L轿车驾驶人侧A柱6座接线板位于驾驶人脚舱A立柱侧面装饰板后面，其熔断器位置分布如图1-142所示。

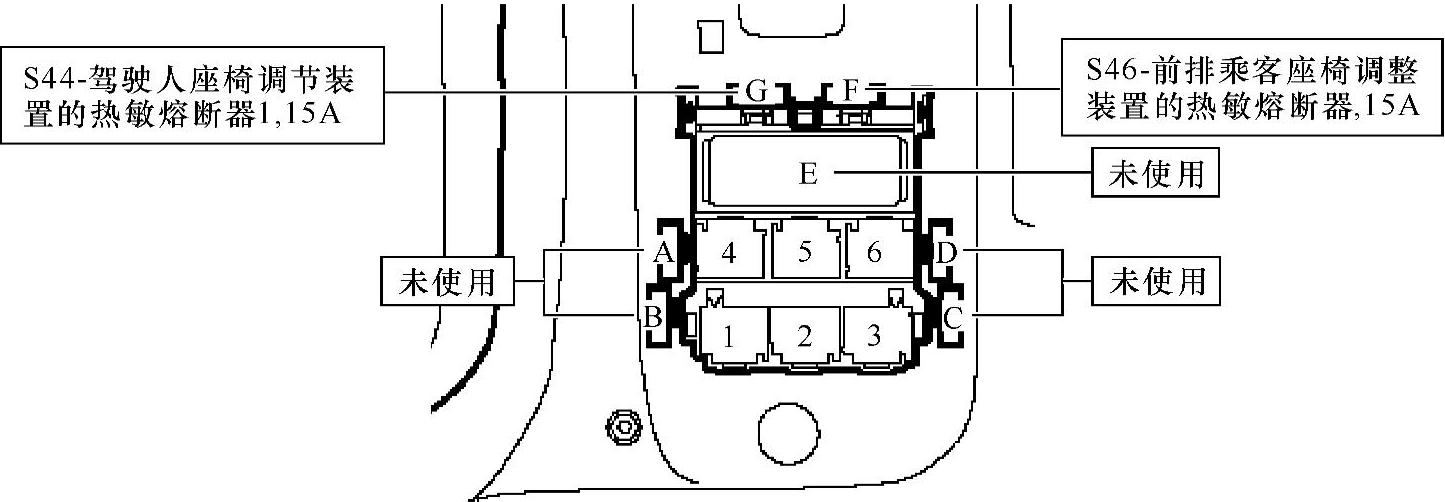

（10）前排乘客侧A柱6座接线板
奥迪A4L轿车前排乘客侧A柱6座接线板位于在前排乘客脚舱A立柱侧面装饰板后面，其熔断器位置分布如图1-143所示。
（11）熔断器支架（带车载电网控制器J519）
奥迪A4L轿车熔断器/继电器支架（带车载电网控制器J519）位于驾驶人侧的仪表板下面，熔断器位置分布如图1-144所示。
图1-142 奥迪A4L轿车驾驶人侧A柱6座接线板熔断器位置分布图
图1-143 奥迪A4L轿车前排乘客侧A柱6座接线板熔断器位置分布图
图1-144 奥迪A4L轿车熔断器/继电器支架位置位置分布图
2.继电器
（1）继电器位置分布
奥迪A4L轿车继电器位置分布如图1-145所示。
（2）熔断器支架（带车载电网控制器J519）
奥迪A4L轿车熔断器支架（带车载电网控制器J519）位于驾驶人侧的仪表板下面，其继电器位置分布如图1-146所示。
（3）3座继电器座和熔断器座
奥迪A4L轿车3座继电器座和熔断器座位于驾驶人仪表板下（带车载电网控制器J519
图1-145 奥迪A4L轿车继电器位置分布图
图1-146 奥迪A4L轿车熔断器支架（带车载电网控制器J519）继电器位置分布图
和螺纹接头），其继电器位置分布如图1-147所示。
图1-147 奥迪A4L轿车3座继电器座和熔断器座位置分布图
（4）继电器座/熔断器座B（SB）
奥迪A4L轿车继电器座/熔断器座B（SB）位于驾驶人侧排水槽电控箱内，其继电器位置分布如图1-148所示。
图1-148 奥迪A4L轿车继电器座/熔断器座B（SB）位置分布图
（5）继电器座/熔断器座F（SF）
奥迪A4L轿车继电器座/熔断器座F（SF）位于行李箱内右侧，侧饰板后面，其继电器位置分布如图1-149所示。
图1-149 奥迪A4L轿车继电器座/熔断器座F（SF）位置图
3.电控单元
奥迪A4L轿车车辆前面部分的电控单元如图1-150，车箱内的电控单元位置图如图1-151所示，车辆后面部分的电控单元位置如图1-152。
