奥迪A6L(2013):最新汽车熔断器与继电器速查手册

1.熔断器

(1)熔断器位置图

奥迪A6L熔断器位置分布如图1-116所示。


图1-116 奥迪A6L熔断器位置分布图

(2)熔断器A(SA)

奥迪A6L熔断器A(SA)位于左侧排水槽电控箱上,其安装位置及分布如图1-117所示,熔断器相应说明如表1-39所示。


图1-117 奥迪A6L熔断器A(SA)位置及分布图

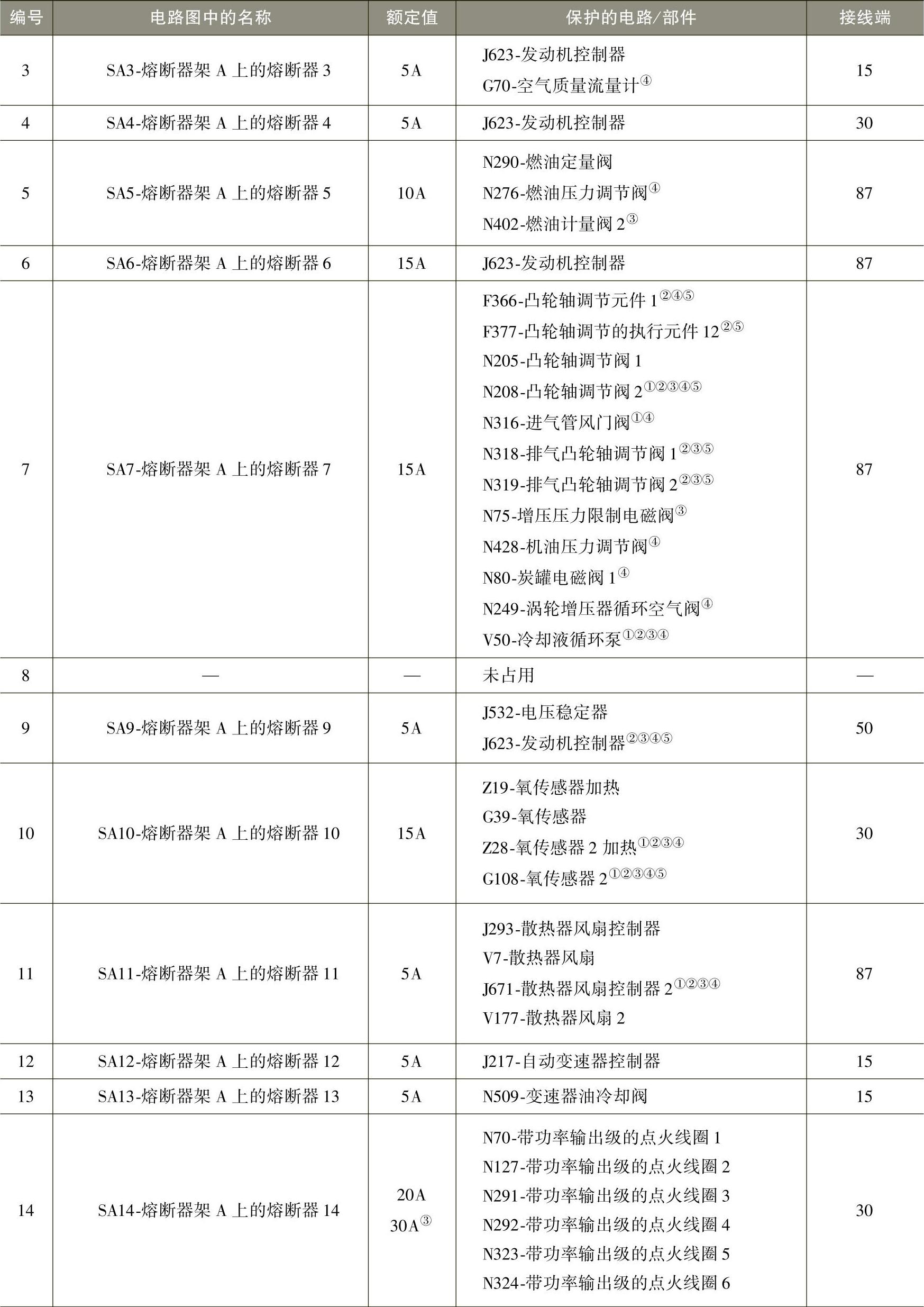

表1-39 奥迪A6L熔断器A(SA)相关说明


(续)


(续)


(3)熔断器B(SB)

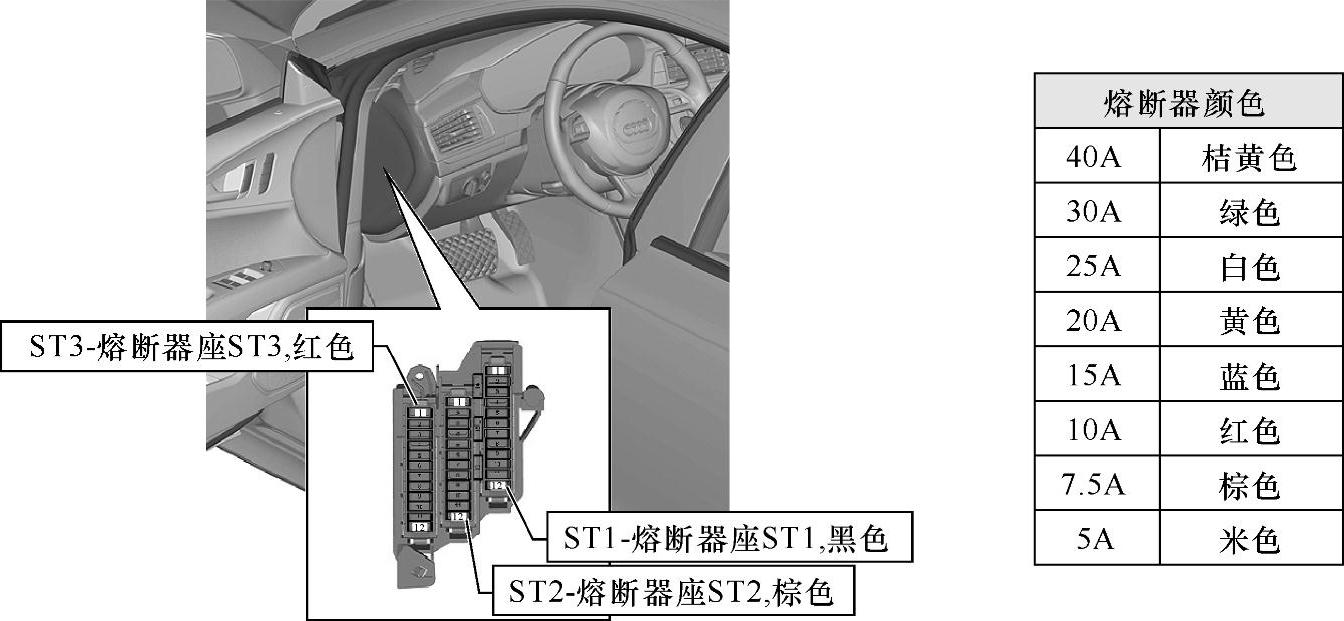

奥迪A6L熔断器B(SB)位于左侧仪表板上,其安装位置及分布如图1-118所示,熔断器相应说明如表1-40所示。


图1-118 奥迪A6L熔断器B(SB)安装位置及分布图

表1-40 奥迪A6L熔断器B(SB)相关说明


(续)


(续)


(4)熔断器C(SC)

奥迪A6L熔断器C(SC)位于仪表板右侧,其安装位置及分布如图1-119所示,熔断器相应说明如表1-41所示。


图1-119 奥迪A6L熔断器C(SC)位置分布

表1-41 奥迪A6L熔断器C(SC)相关说明


(5)熔断器D(SD)

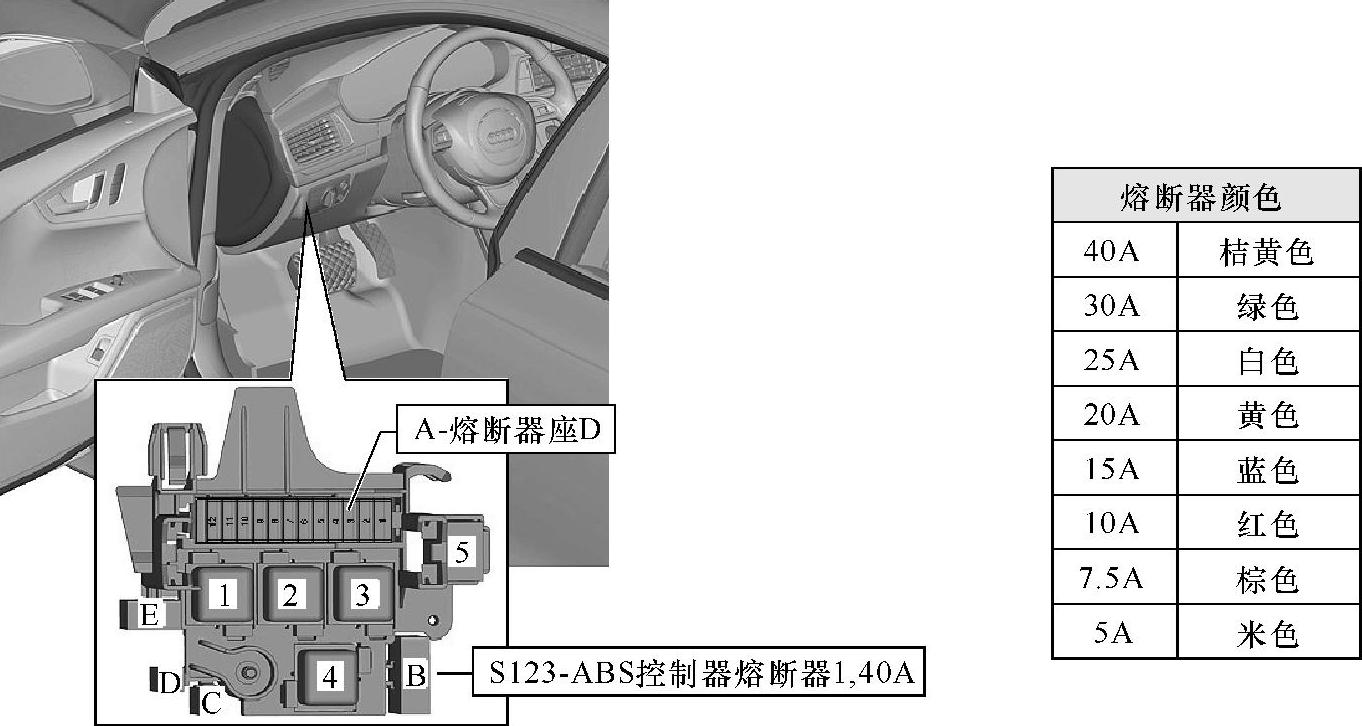

奥迪A6L熔断器D(SD)位于仪表板下的继电器座上,其安装位置及分布如图1-120所示,熔断器相应说明如表1-42所示。


图1-120 奥迪A6L熔断器D(SD)安装位置及分布图

表1-42 奥迪A6L熔断器D(SD)相关说明


(6)熔断器F(SF)

奥迪A6L熔断器F(SF)位于行李箱内右后位置,其安装位置及分布如图1-121所示,熔断器相应说明如表1-43所示。


图1-121 奥迪A6L熔断器F(SF)安装位置及分布图

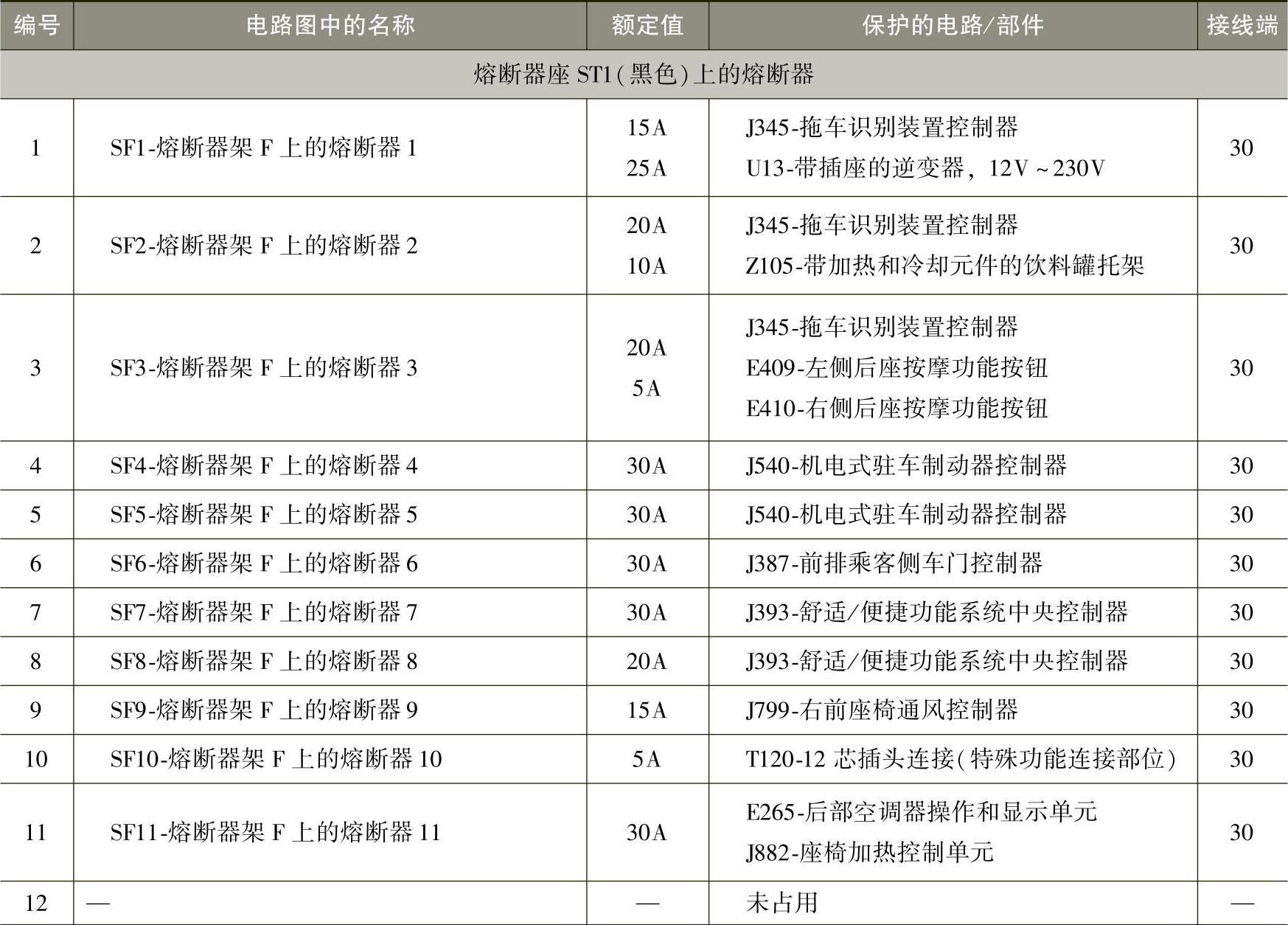

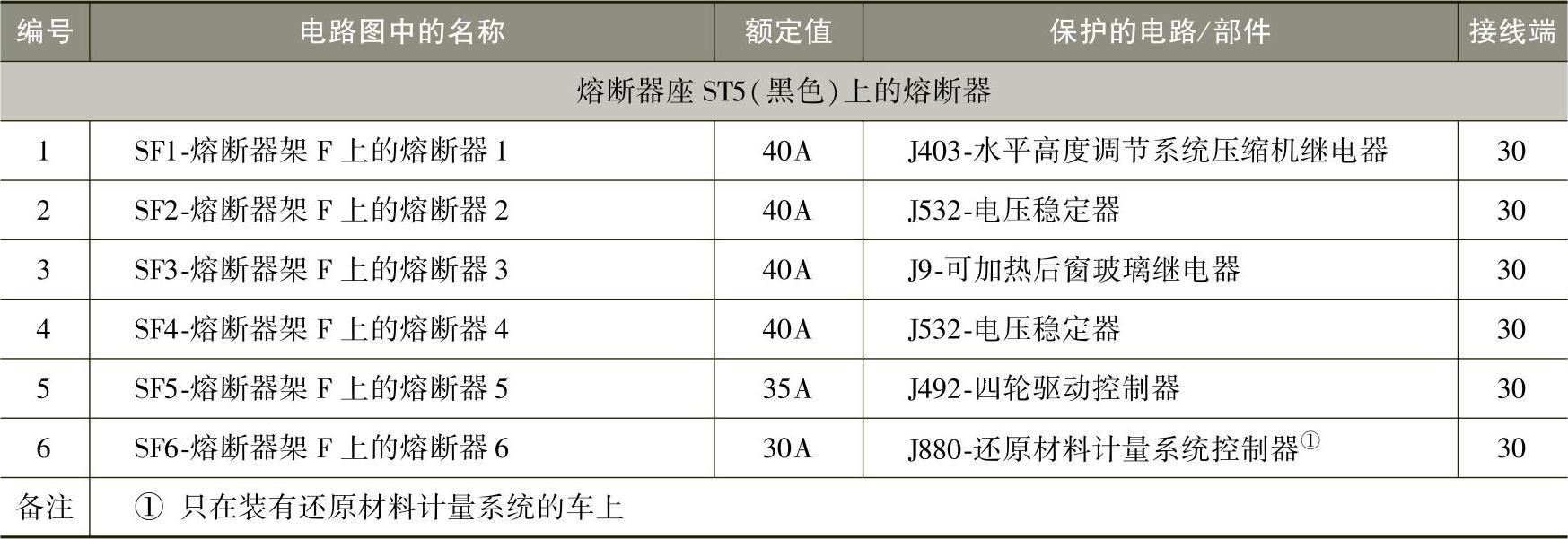

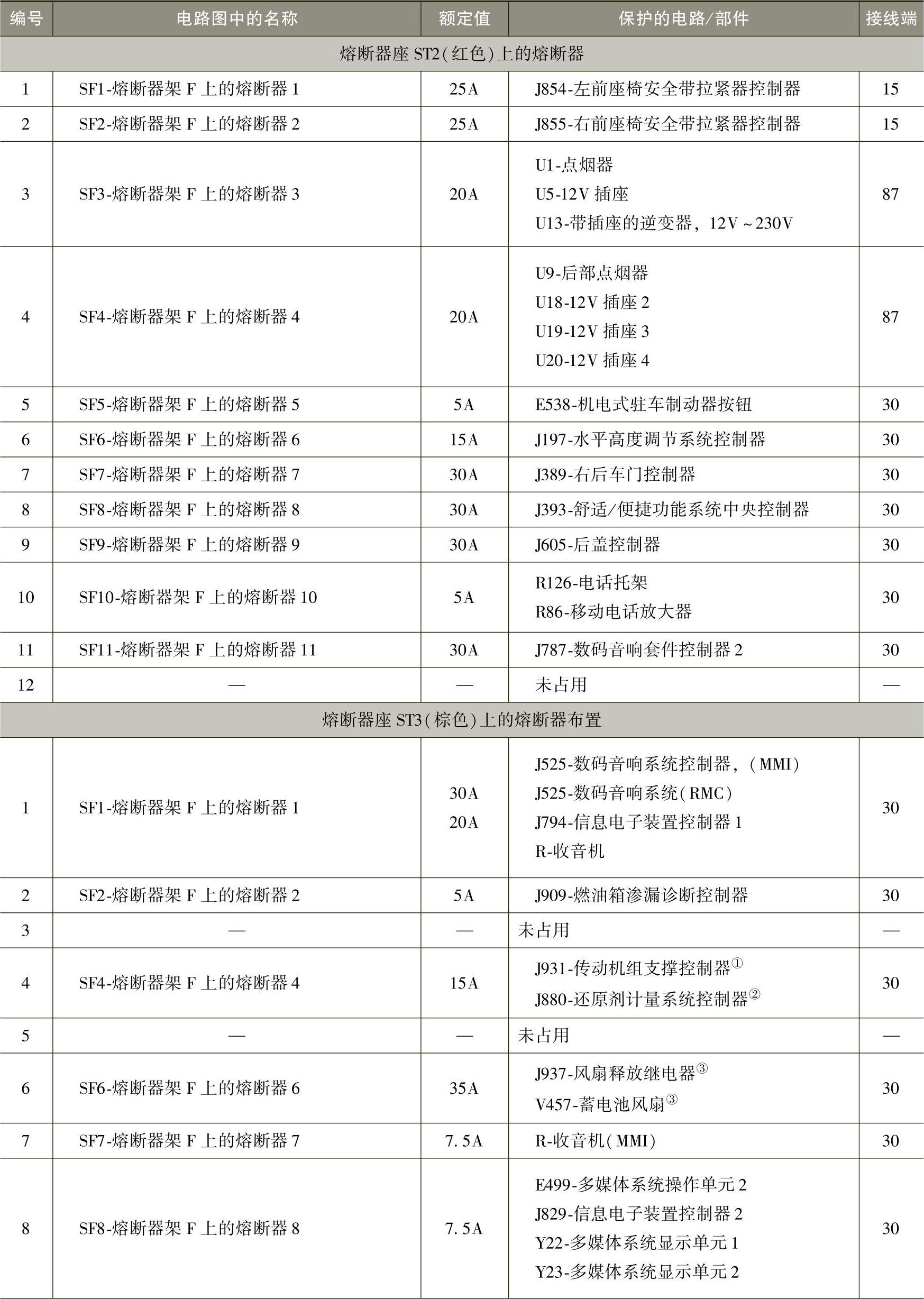

表1-43 奥迪A6L熔断器F(SF)相关说明


(续)(www.daowen.com)


(续)


(续)


(7)左侧A柱上的接线站里的熔断器

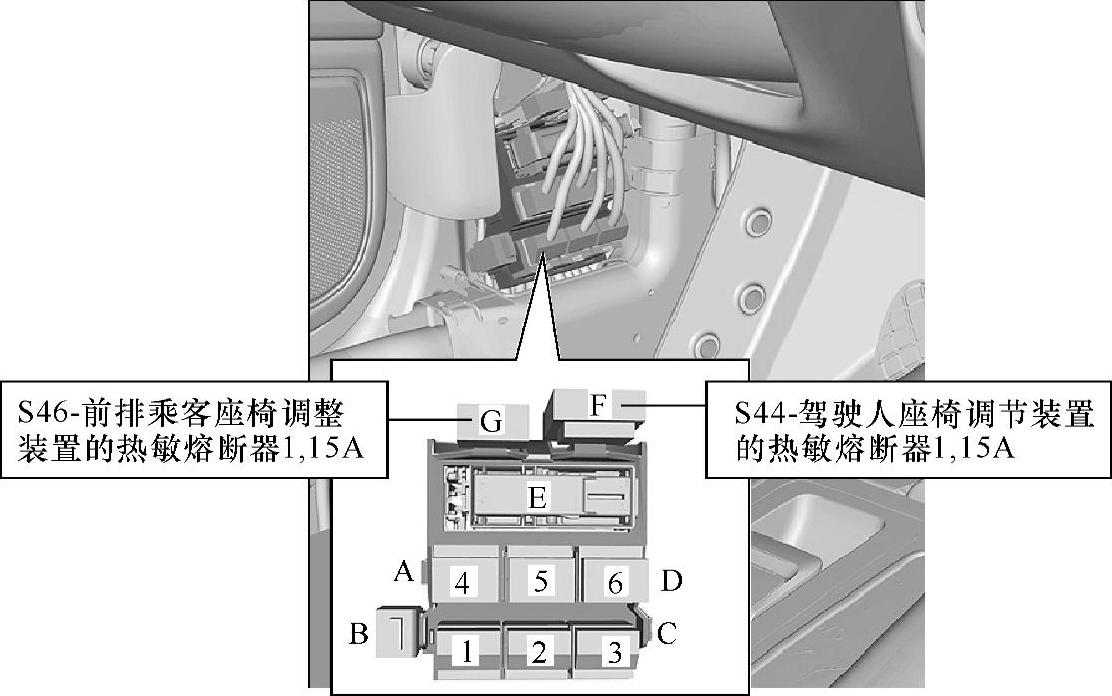

奥迪A6L左侧A柱上的接线站里的熔断器位于A柱下部左侧,其安装位置及分布如图1-122所示。


图1-122 奥迪A6L左侧A柱上的接线站里的熔断器安装位置及分布图

(8)主熔断器架上的熔断器

奥迪A6L主熔断器架上的熔断器位于行李箱中蓄电池上,其安装位置及分布如图1-123所示。

(9)端子KL30的导线分配器上的熔断器

奥迪A6L端子KL30的导线分配器上的熔断器位于排水槽内中部,其安装位置及分布如图1-124所示。

2.继电器

(1)继电器位置图

奥迪A6L继电器位置分布如图1-125所示。

(2)行李箱内右侧继电器和熔断器座

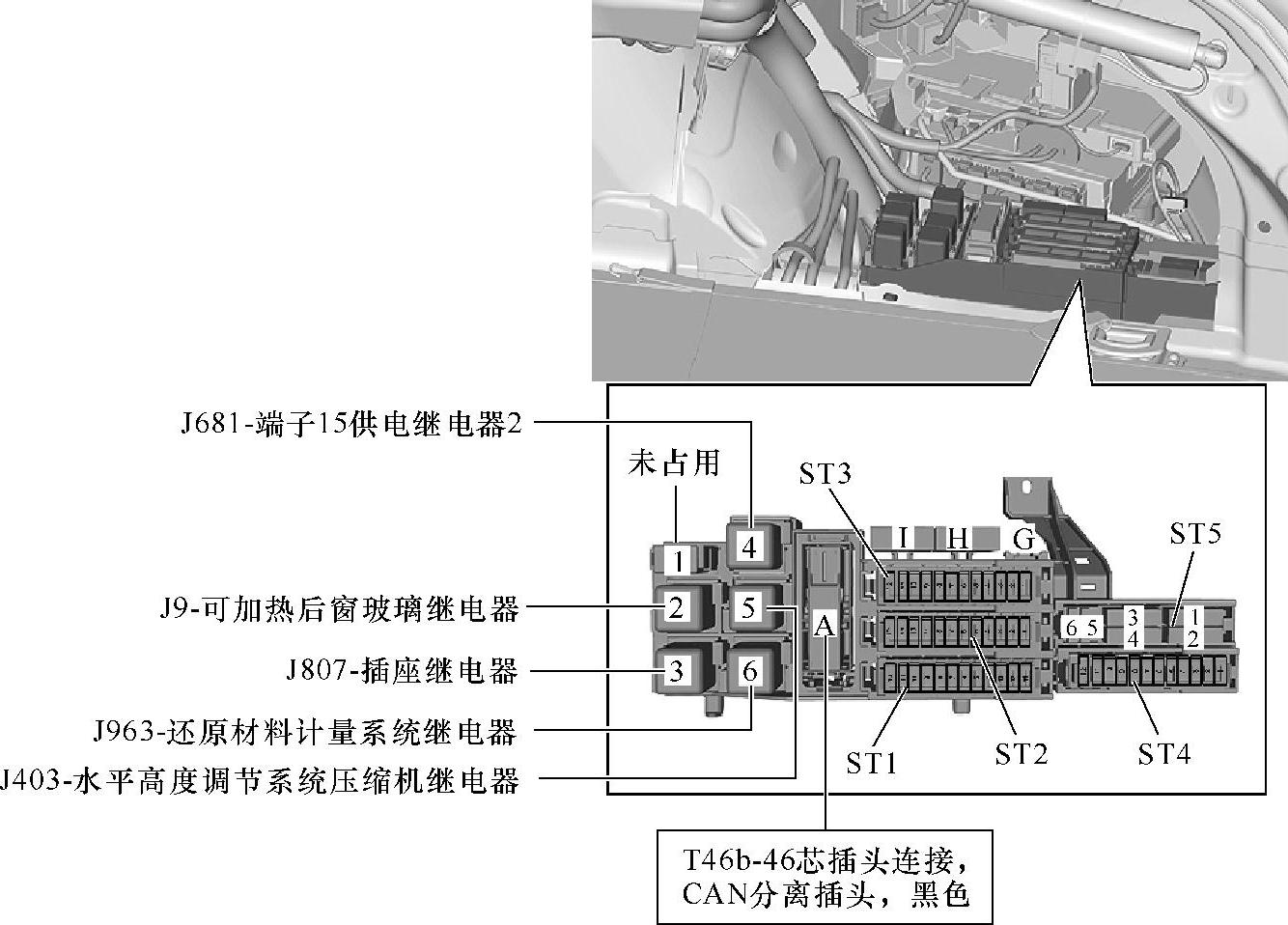

奥迪A6L行李箱内右侧继电器和熔断器座位于行李箱内右后侧,继电器位置分布如图1-126所示。


图1-123 奥迪A6L主熔断器架上的熔断器安装位置及分布图


图1-124 奥迪A6L端子KL30的导线分配器上的熔断器安装位置及分布图


图1-125 奥迪A6L继电器位置分布图


图1-126 奥迪A6L行李箱内右侧继电器和熔断器座的继电器位置分布图

(3)左侧仪表板后的继电器座上的继电器

奥迪A6L左侧仪表板后的继电器座上的继电器位置分布如图1-127所示。


图1-127 奥迪A6L左侧仪表板后的继电器座上的继电器位置分布图

(4)左侧仪表板后的继电器座

奥迪A6L左侧仪表板后的继电器座位置分布如图1-128所示。

(5)排水槽电控箱内的继电器座

奥迪A6L排水槽电控箱内的继电器座位置分布如图1-129所示。


图1-128 奥迪A6L左侧仪表板后的继电器座位置分布图


图1-129 奥迪A6L排水槽电控箱内的继电器座位置分布图

3.电控单元位置图

(1)车辆前面部分的控制单元

奥迪A6L车辆前面部分的控制单元位置分布如图1-130所示,各控制单元的安装位置如图1-131、图1-132所示。

(2)车辆后面部分的控制单元

奥迪A6L车辆后面部分的控制单元位置分布如图1-133所示。
