1.熔断器

（1）熔断器位置图

全新桑塔纳熔断器位置分布如图1-92所示。

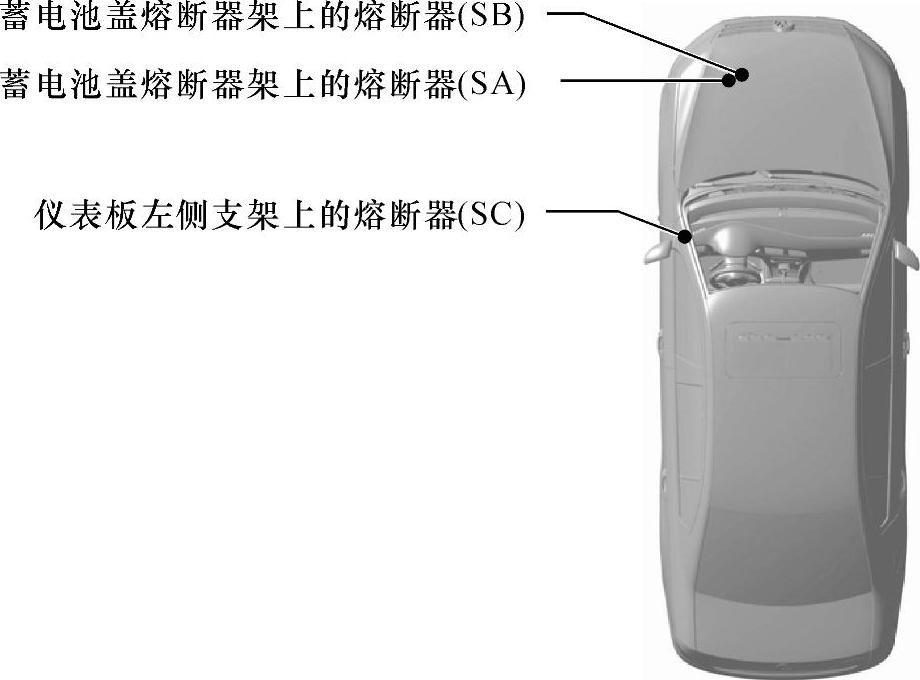

图1-92 全新桑塔纳熔断器位置分布图

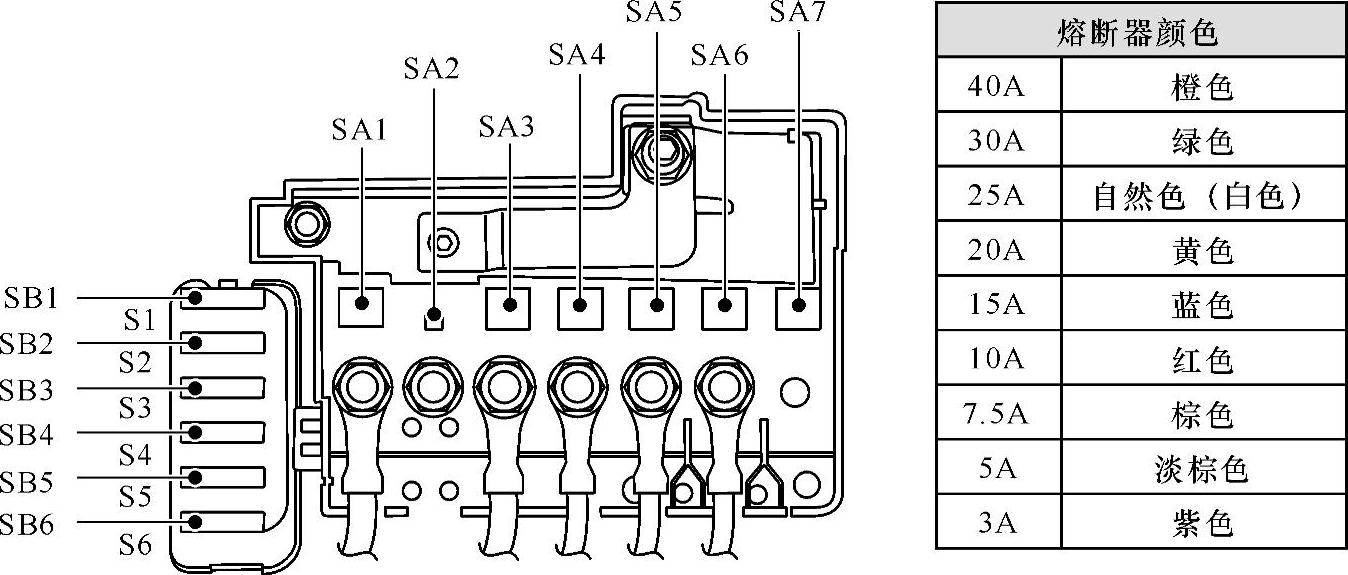

图1-93 全新桑塔纳轿车熔断器（SA）与熔断器（SB）分布图

（2）熔断器（SA）

全新桑塔纳蓄电池盖上的熔断器（SA）在发动机室内左侧，其分布如图1-93所示，熔断器相应说明如表1-29所示。

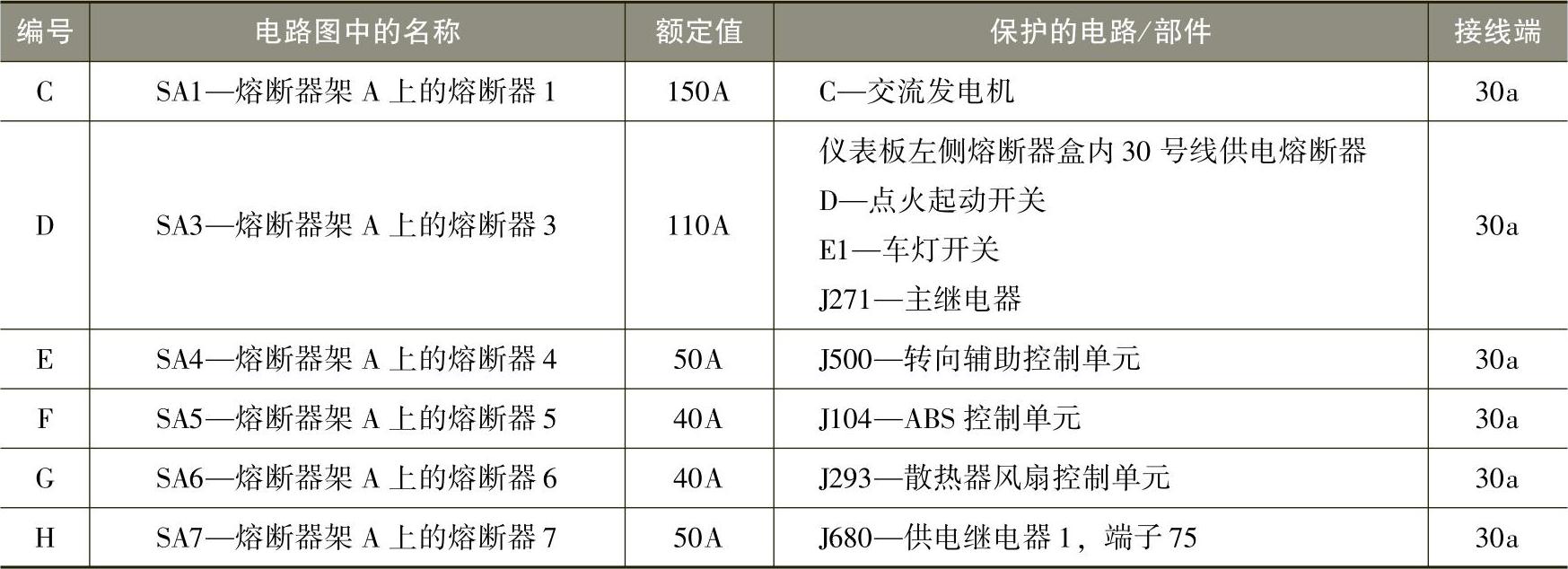

表1-29 全新桑塔纳轿车熔断器（SA）相关说明

（3）熔断器（SB）

全新桑塔纳蓄电池盖上的熔断器（SB）在发动机室内左侧，其分布参考图1-93所示，熔断器相应说明如表1-30所示。

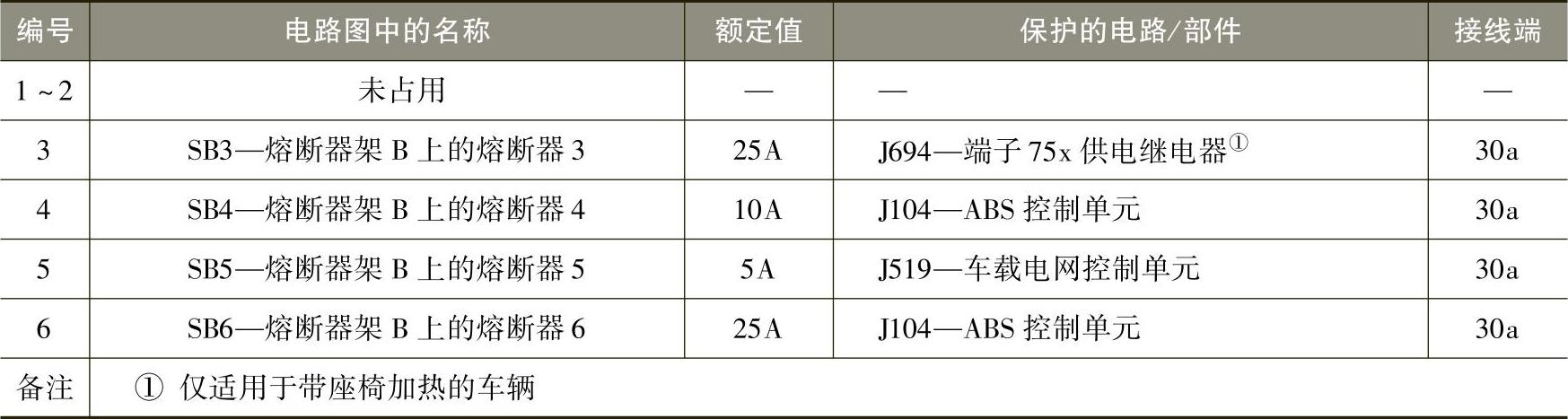

表1-30 全新桑塔纳轿车熔断器（SB）相关说明

（4）熔断器（SC）

全新桑塔纳熔断器（SC）在仪表板左侧，其分布如图1-94所示，熔断器相应说明如表1-31所示。

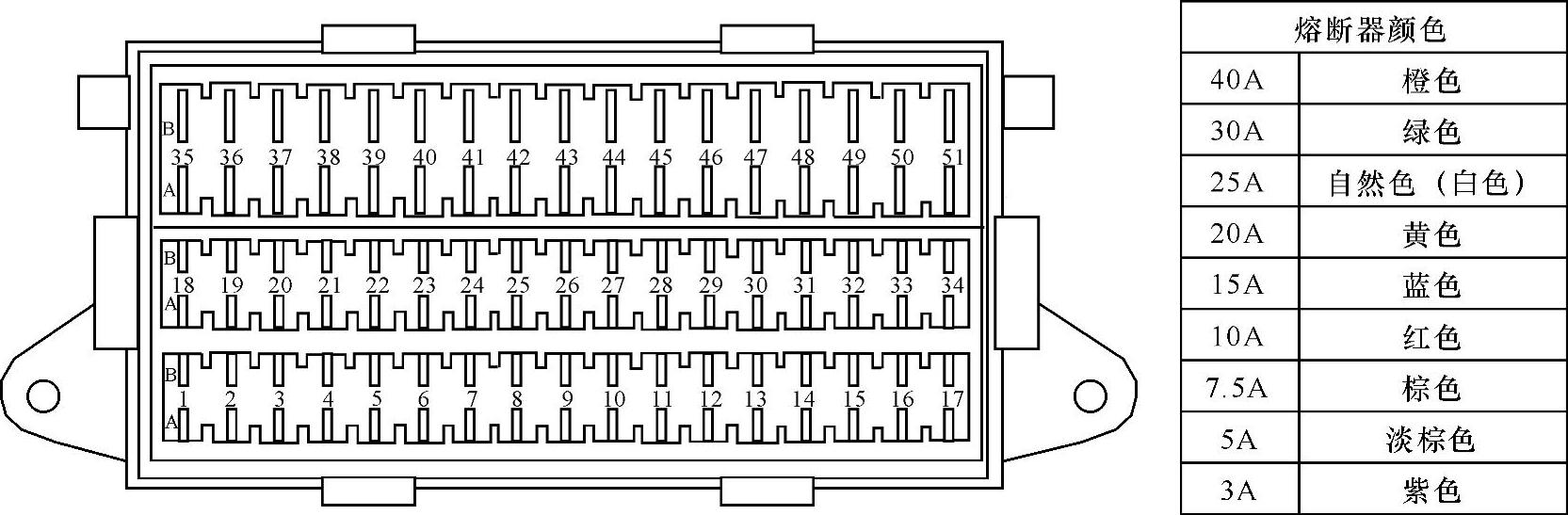

图1-94 全新桑塔纳轿车熔断器（SC）分布图

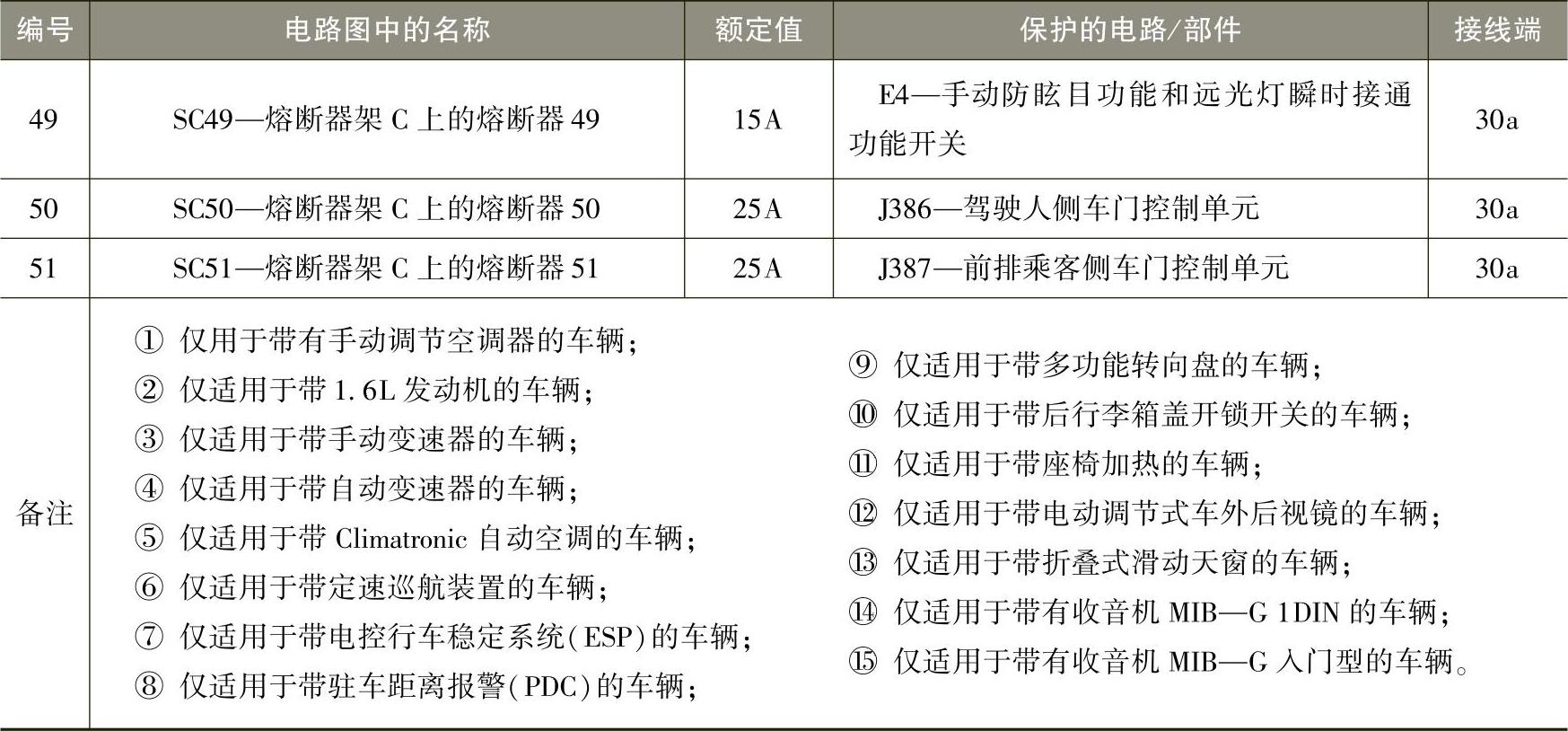

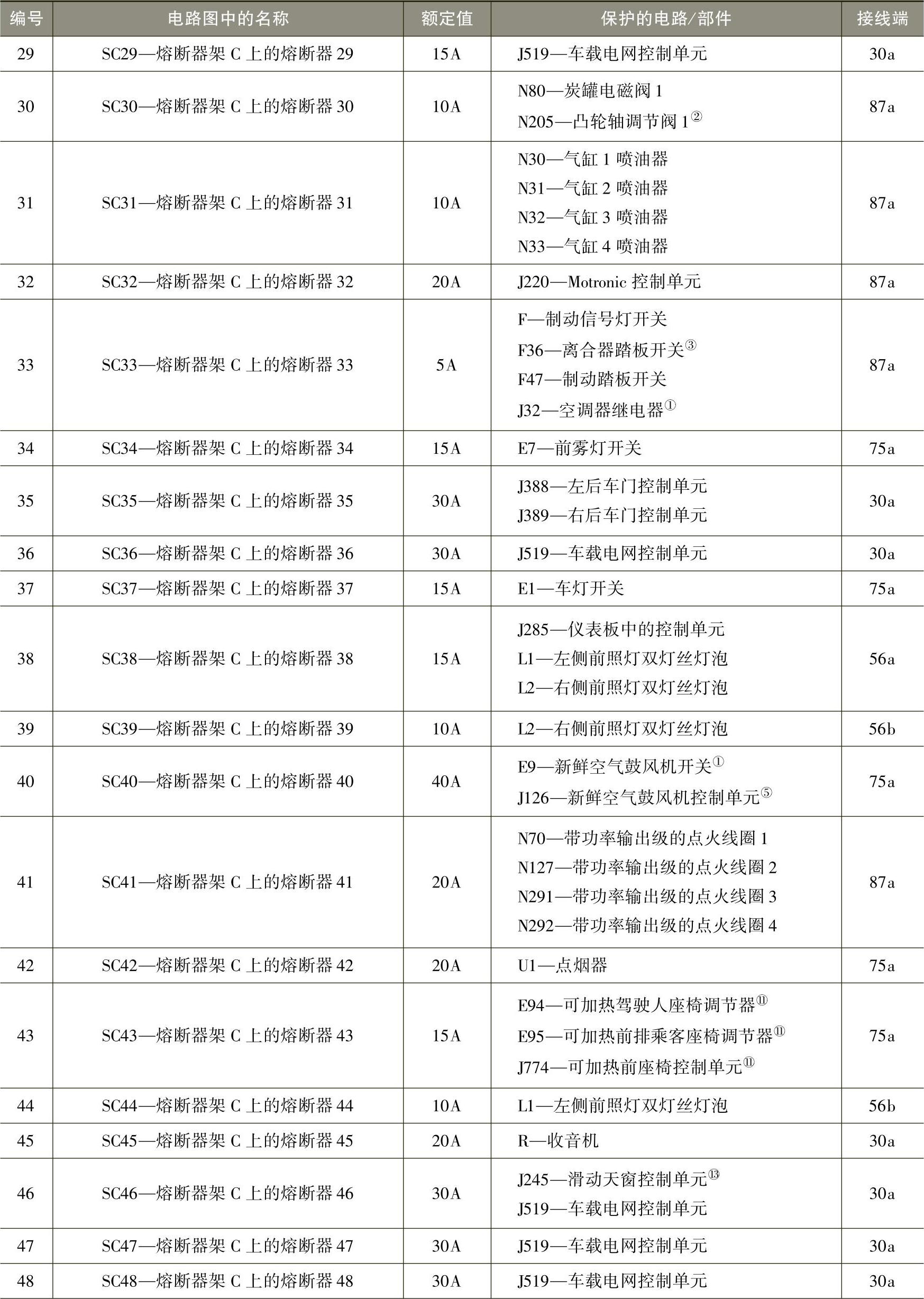

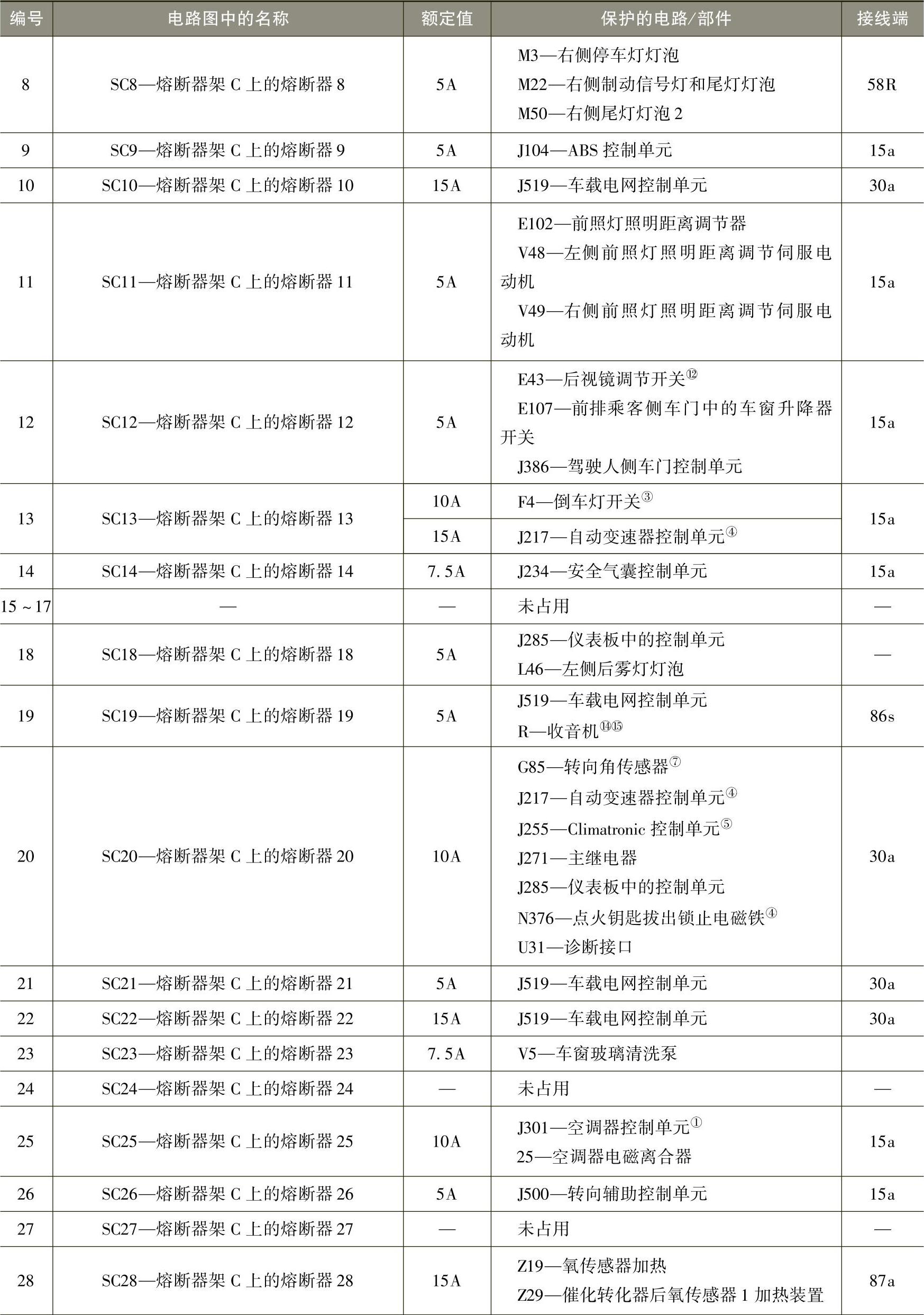

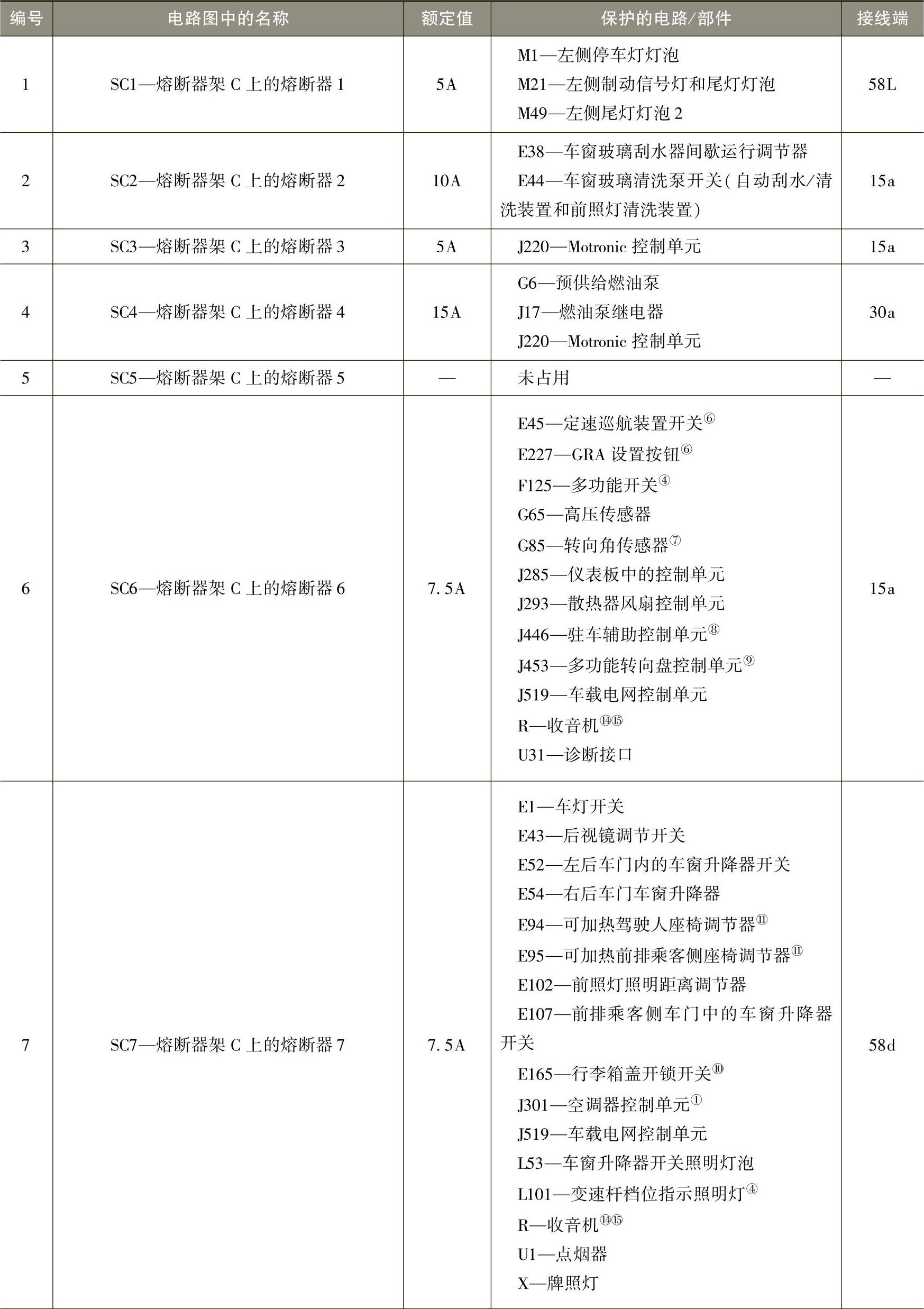

表1-31 全新桑塔纳轿车熔断器（SC）相关说明

（续）

（续）(www.daowen.com)

（续）

2.继电器

全新桑塔纳车载电网控制单元上的继电器支架位置分布如图1-95所示。

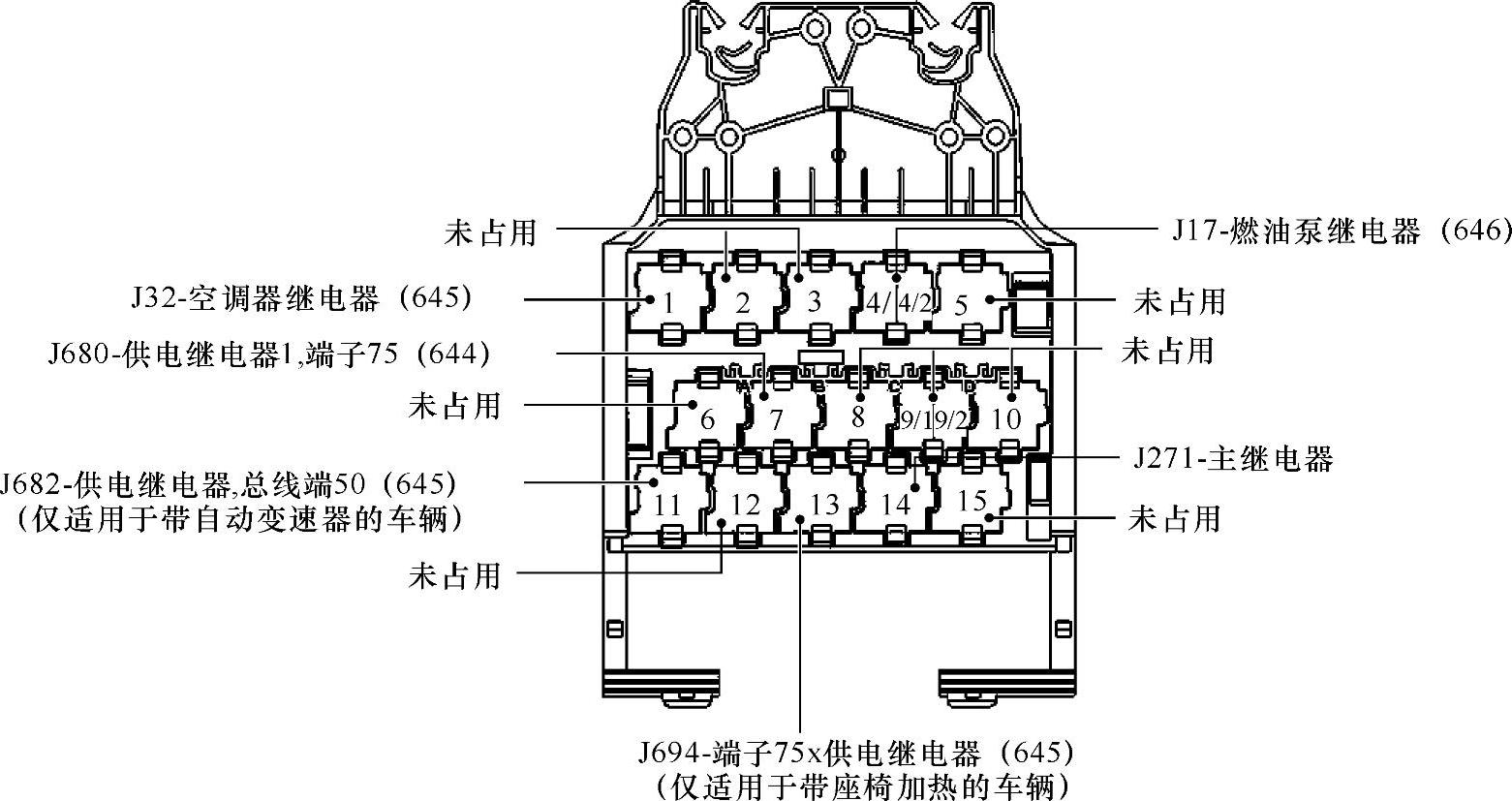

图1-95 全新桑塔纳车载电网控制单元上的继电器支架位置分布图

3.电控单元位置图

（1）发动机室内控制单元

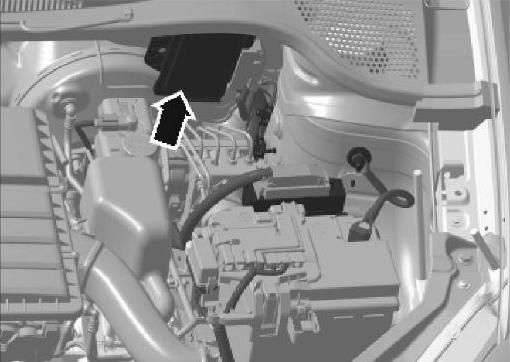

全新桑塔纳轿车发动机室中的控制单元位置分布如图1-96所示，各控制单元的安装位置如图1-97、图1-98、图1-99中箭头所示。

（2）车内空间内的控制单元

全新桑塔纳轿车车内空间内的控制单元位置分布如图1-100所示。

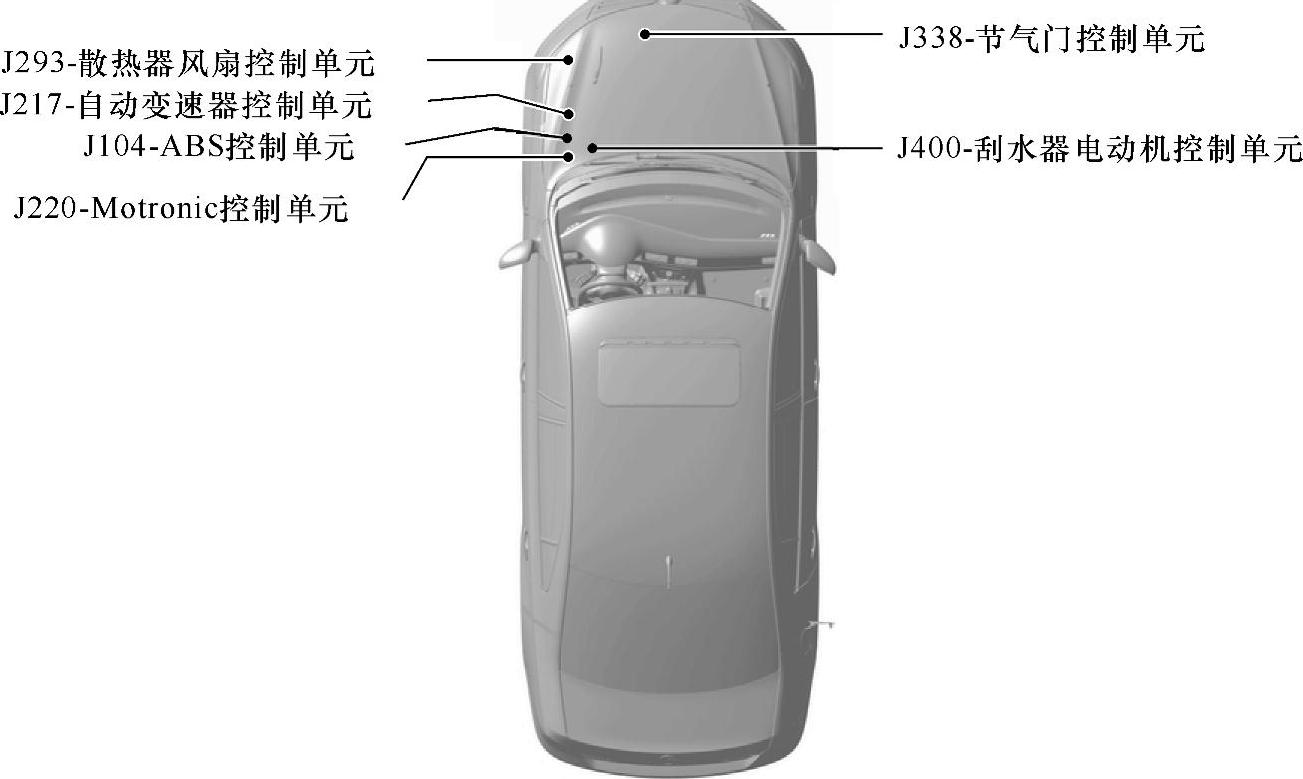

图1-96 全新桑塔纳轿车发动机室中的控制单元位置分布图

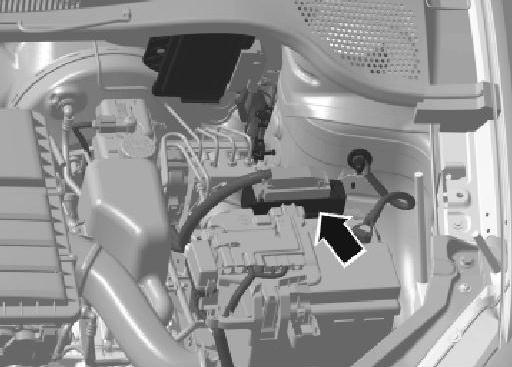

图1-97 Motronic控制单元J220安装位置图

图1-98 自动变速器控制单元安装位置图

图1-99 ABS控制单元安装位置图

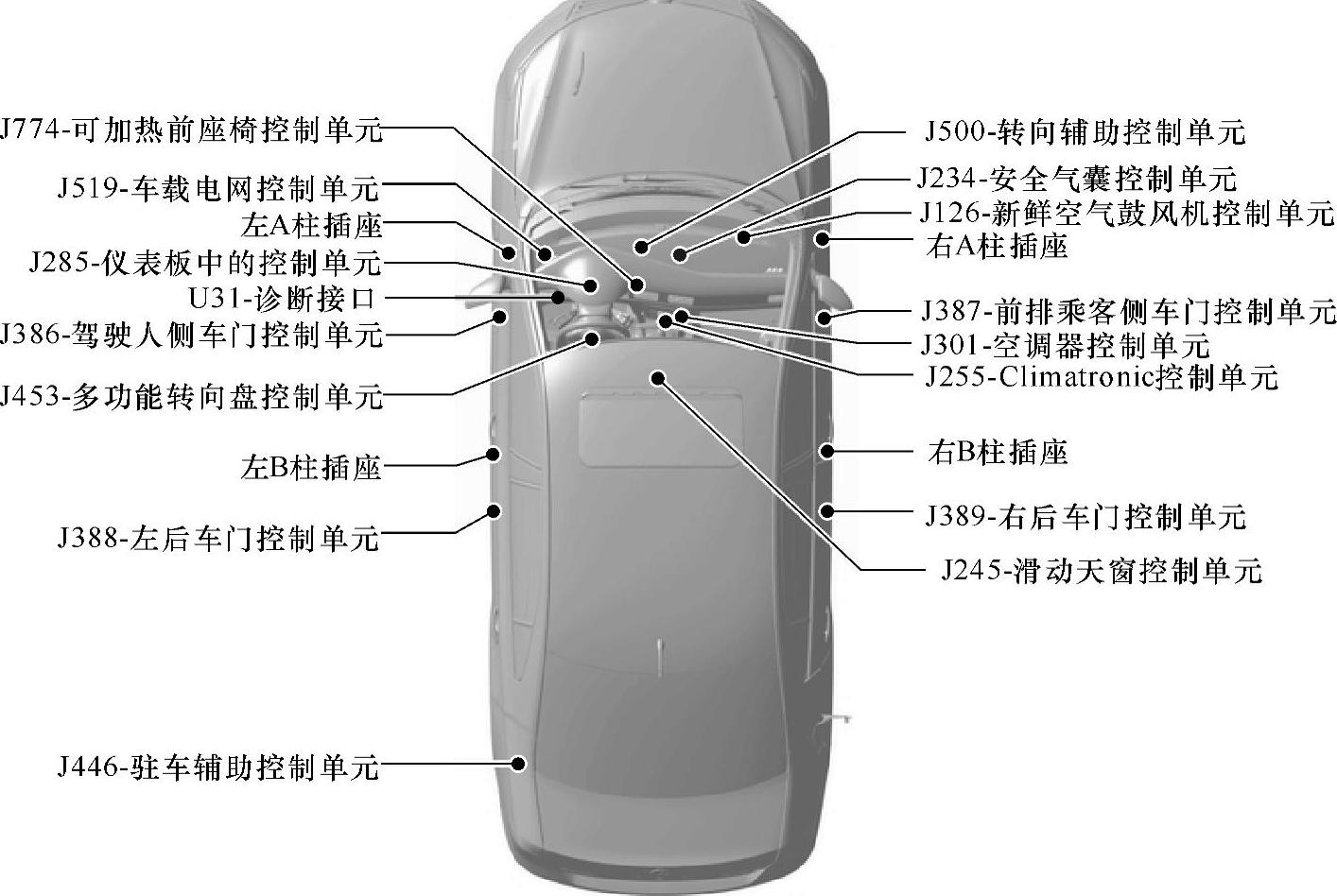

图1-100 全新桑塔纳轿车车内空间内的控制单元位置分布图
