1.熔断器

(1)熔断器位置图

朗逸熔断器位置分布如图1-69所示。

(2)熔断器(SA)

新朗逸蓄电池盖上的熔断器(SA)在发动机室内左侧,其分布如图1-70所示,熔断器相应说明如表1-21所示。

表1-21 新朗逸轿车熔断器(SA)相关说明


(续)



图1-69 新朗逸轿车熔断器位置分布图


图1-70 新朗逸轿车熔断器(SA)及熔断器(SB)分布图

(3)熔断器(SB)

新朗逸蓄电池盖上的熔断器(SB)在发动机室内左侧,其分布参考图1-70所示,熔断器相应说明如表1-22所示。

表1-22 新朗逸轿车熔断器(SB)相关说明


(4)熔断器(SC)

新朗逸熔断器(SC)在仪表板左侧,其分布如图1-71所示,熔断器相应说明如表1-23所示。


图1-71 新朗逸轿车熔断器(SC)分布图

表1-23 新朗逸轿车熔断器(SC)相关说明


(续)


(续)


(续)


2.继电器

(1)继电器位置图

新朗逸继电器位置分布如图1-72所示。

(2)蓄电池前部的继电器

新朗逸在蓄电池前部的继电器位置分布如图1-73所示(注:仅用于带1.4L发动机的车辆)。


图1-72 新朗逸轿车继电器位置分布图


图1-73 蓄电池前部的继电器位置分布

(3)在车载电网控制单元上的继电器

新朗逸车载电网控制单元上的继电器位置分布如图1-74所示。


图1-74 新朗逸车载电网控制单元上的继电器位置分布图

3.电控单元位置图

(1)发动机室内控制单元

新朗逸轿车发动机室中的控制单元位置分布如图1-75所示,各控制单元的安装位置如图1-76、图1-77、图1-78、图1-79所示。


图1-75 新朗逸轿车发动机室中的控制单元位置分布图


图1-76 Motronic控制单元J220及发动机控制单元J623安装位置图


图1-77 自动变速器控制单元安装位置


图1-78 双离合器变速器机电装置J743安装位置

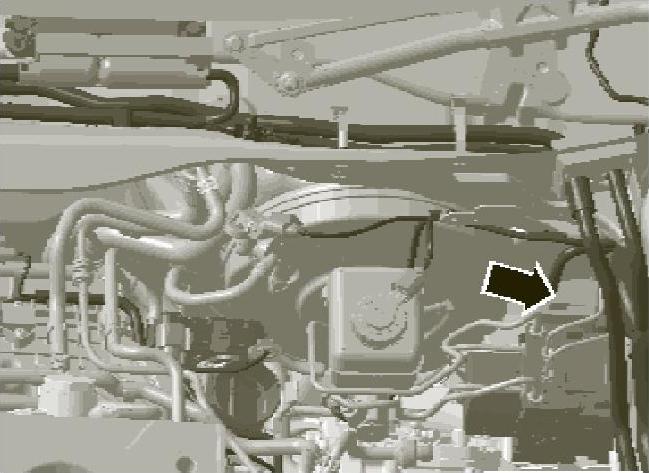

图1-79 ABS控制单元安装位置

(2)车内空间内的控制单元

新朗逸轿车车内空间内的控制单元位置分布如图1-80所示。
