1.熔断器

（1）熔断器分布图

高尔夫A6熔断器位置分布如图1-50所示。

图1-50 高尔夫A6熔断器位置分布图

（2）熔断器（SA）

图1-51 高尔夫A6熔断器（SA）分布图

高尔夫A6熔断器（SA）在电控箱Low上，其分布如图1-51所示，熔断器相关说明如表1-18所示。

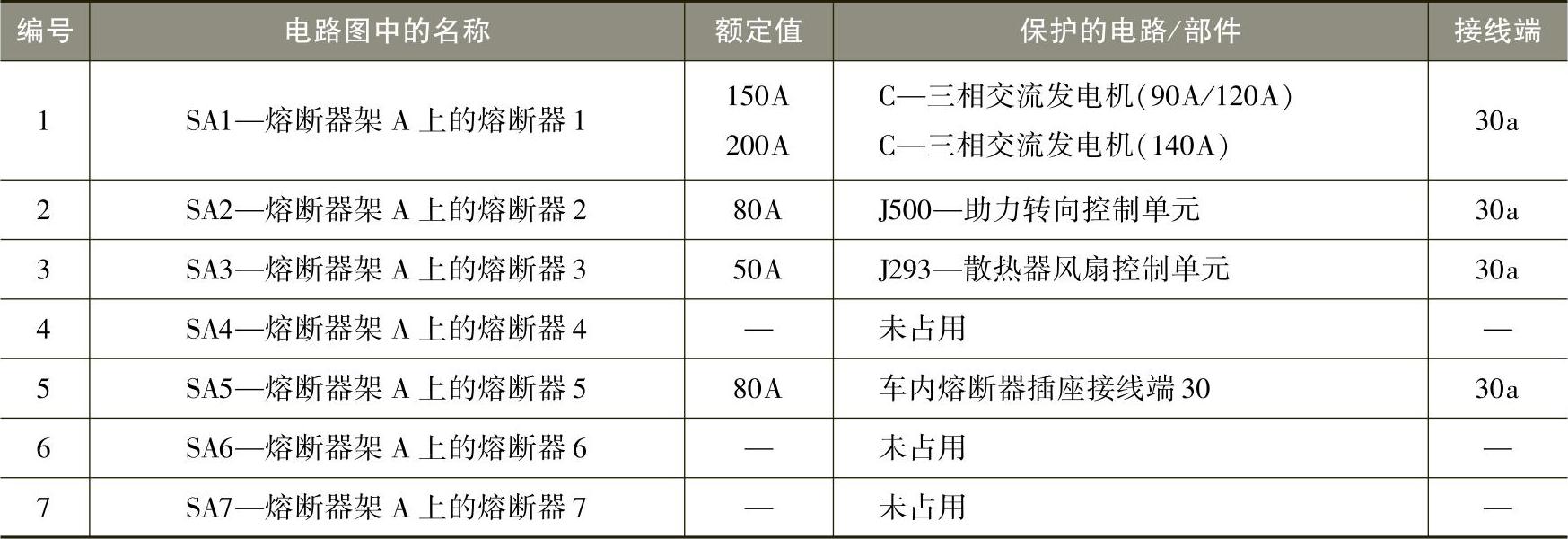

表1-18 高尔夫A6熔断器（SA）相关说明

（3）熔断器（SB）

高尔夫A6熔断器（SB），在发动机室内左侧的电控箱Low上，其分布如图1-52所示，熔断器相应说明如表1-19所示。

图1-52 高尔夫A6熔断器（SB）位置分布图

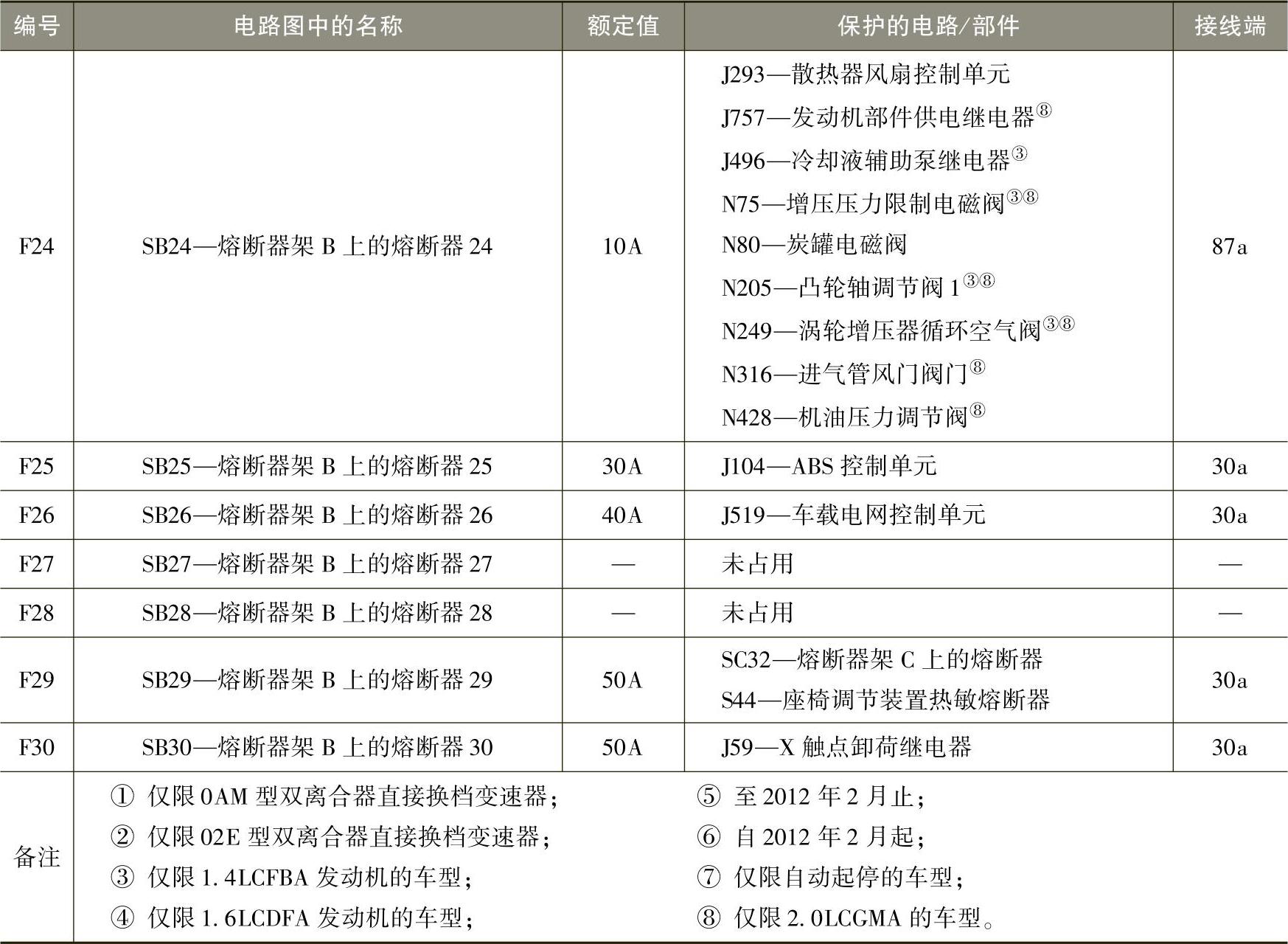

表1-19 高尔夫A6熔断器（SB）相关说明

（续）

（续）

（4）熔断器（SC）

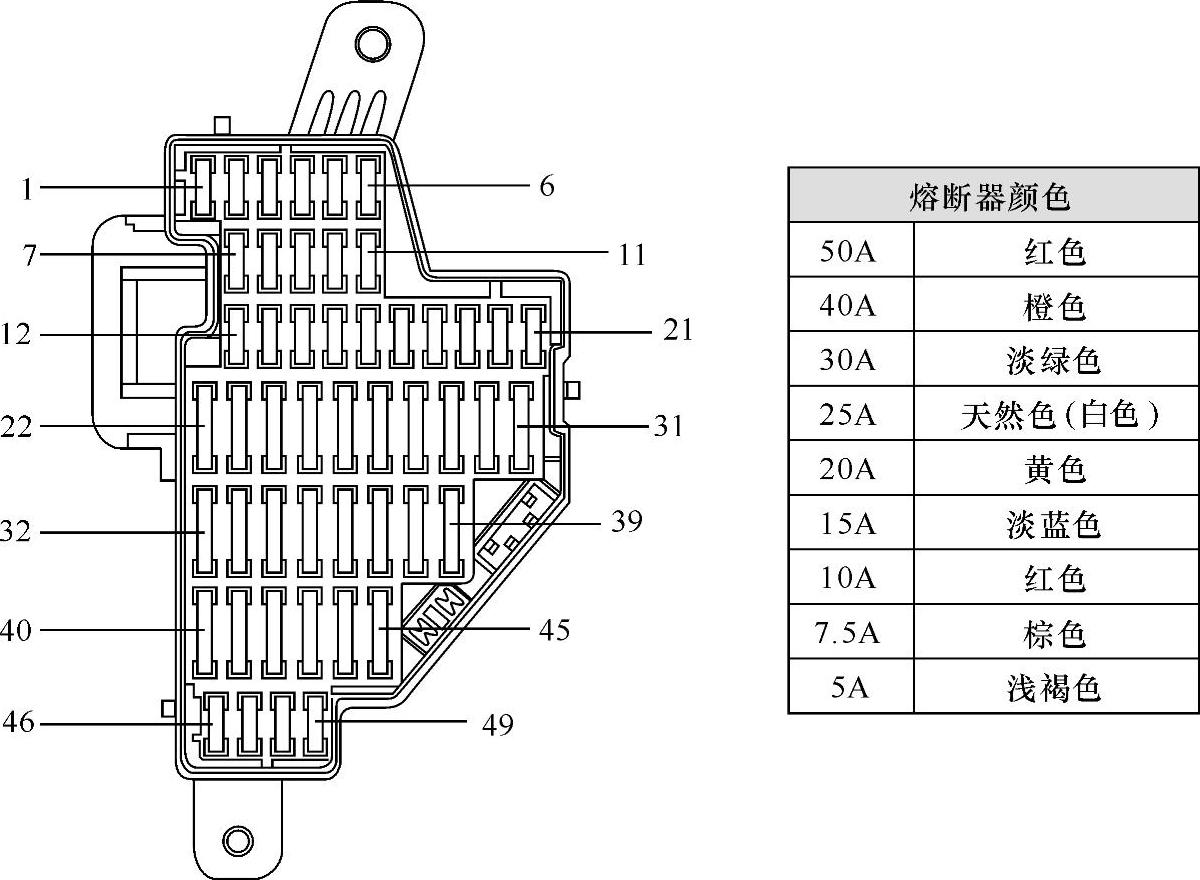

高尔夫A6熔断器（SC）分布如图1-53所示，熔断器相应说明如表1-20所示。

图1-53 高尔夫A6熔断器（SC）位置分布

表1-20 高尔夫A6熔断器（SC）相关说明

（续）

（续）

（5）热敏熔断器

高尔夫A6热敏熔断器在仪表板左下方，具体位置如图1-54所示。

图1-54 高尔夫A6热敏熔断器位置分布图

2.继电器

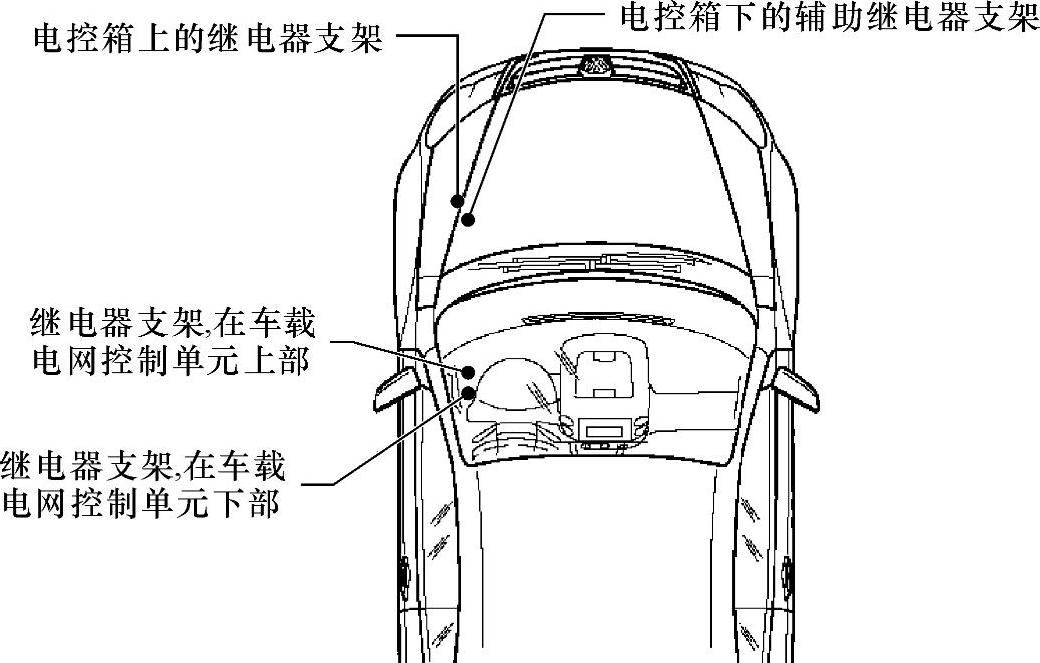

（1）继电器位置图高尔夫A6继电器位置如图1-55所示。

图1-55 高尔夫A6继电器位置图

（2）在电控箱上的继电器(www.daowen.com)

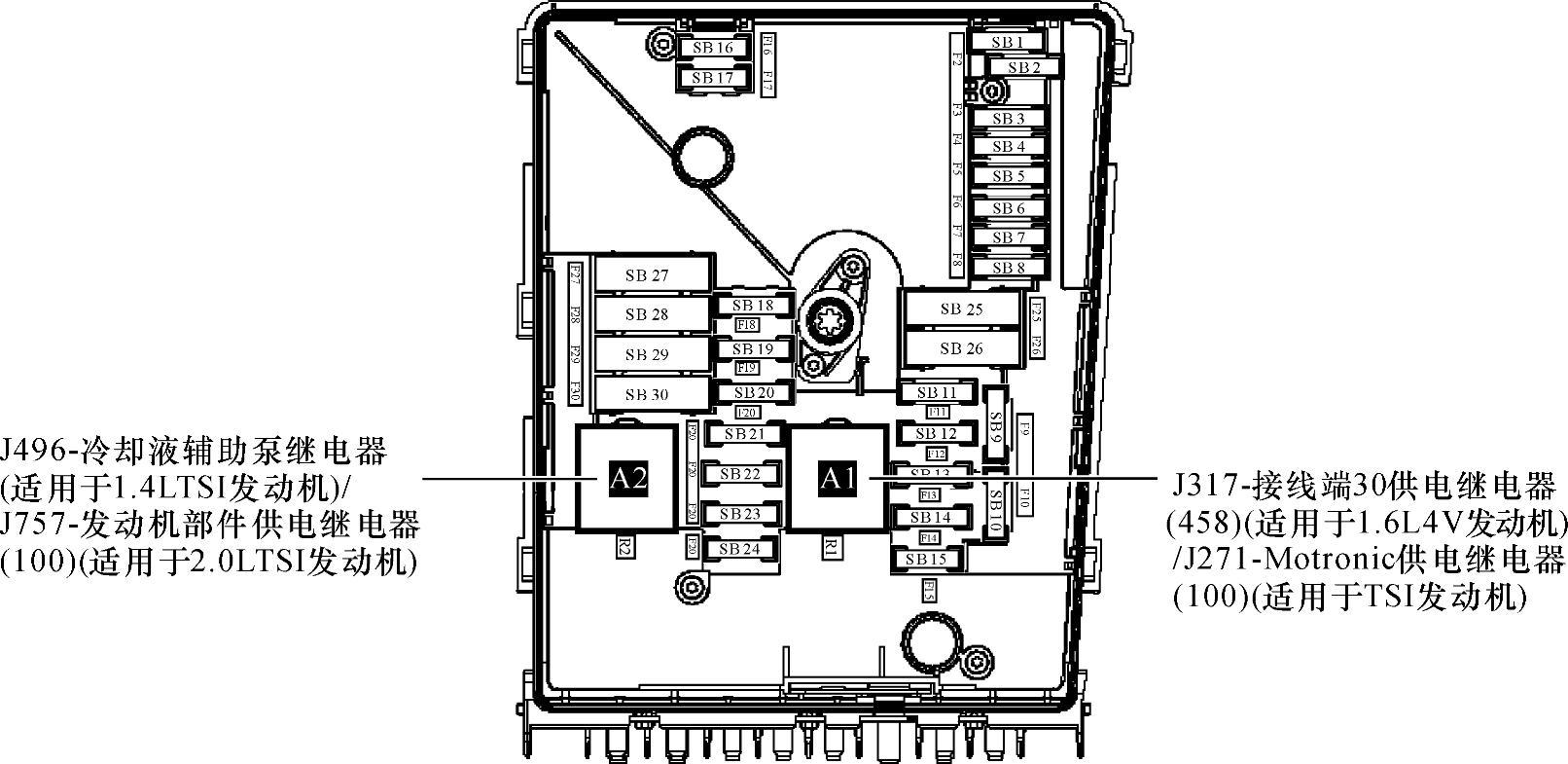

高尔夫A6在电控箱Low上的继电器位置分布如图1-56所示。

图1-56 高尔夫A6在电控箱Low上的继电器位置分布图

（3）辅助继电器支架的继电器

高尔夫A6的辅助继电器支架在电控箱Low下方，在发动机室内左侧，如图1-57所示。

图1-57 高尔夫A6辅助继电器支架继电器

（4）在车载电网控制单元下部的继电器支架

高尔夫A6在车载电网控制单元下部的继电器支架如图1-58所示；对于配有自动起停系统的车辆，车载电网控制单元下部的继电器支架如图1-59所示。

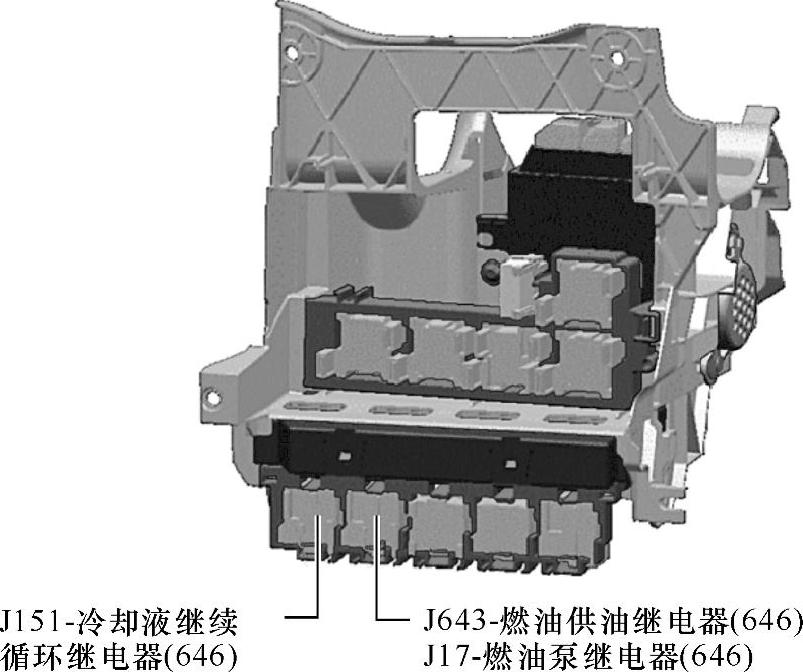

图1-58 高尔夫A6在车载电网控制单元下部的继电器支架

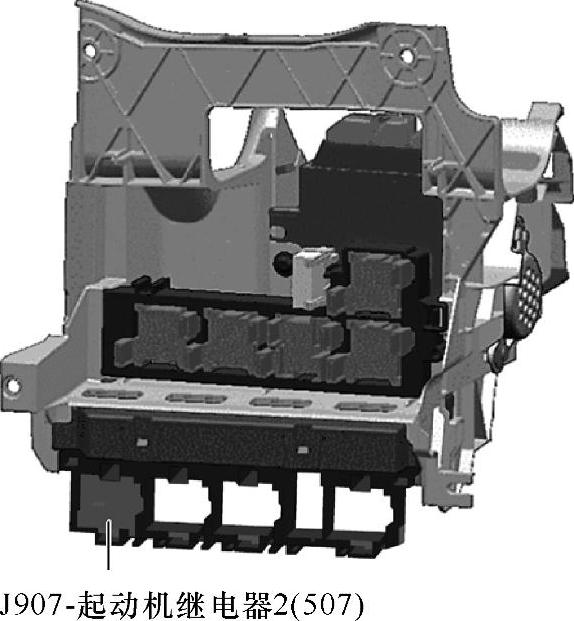

图1-59 车载电网控制单元下部的继电器支架（配有自动起停系统）

（5）在车载电网控制单元上部的继电器支架

高尔夫A6在车载电网控制单元上部的继电器支架如图1-60所示；对于配有自动起停系统的车辆，车载电网控制单元下部的继电器支架如图1-61所示。

图1-60 高尔夫A6在车载电网控制单元上部的继电器支架

3.电控单元位置图

（1）汽车前部控制单元

高尔夫A6轿车前部电控单元位置如图1-62所示。

发动机控制单元安装在排水槽盖板下，如图1-63中箭头所示；自动变速器控制单元安装在左前轮罩外板后方，如图1-64中箭头所示；双离合器变速器机电装置位于变速器前部，如图1-65中箭头所示；ABS控制单元位于发动机室内右侧前围板上，如图1-66中箭头所示；车载电网控制单元位于仪表板下的继电器支架下方，如图1-67中箭头所示。

图1-61 高尔夫A6在车载电网控制单元上部的继电器支架（配有自动起停系统）

图1-62 高尔夫A6轿车前部电控单元位置图

图1-63 发动机控制单元安装位置

图1-64 自动变速器控制单元安装位置

图1-65 双离合器变速器机电装置安装位置

图1-66 ABS控制单元安装位置

图1-67 车载电网控制单元安装位置

（2）汽车后部控制单元

高尔夫A6轿车后部电控单元位置如图1-68所示。

图1-68 高尔夫A6轿车后部电控单元位置图
