1.熔断器

(1)熔断器位置

新迈腾B7L轿车熔断器位置分布如图1-30所示。


图1-30 新迈腾B7L轿车熔断器位置分布图

(2)熔断器(SA)

新迈腾B7L轿车熔断器(SA)位于发动机室内左侧电控箱上的熔断器架上,有两种情况:一种是熔断器(SA)位于电控箱High上,其位置分布如图1-31所示,熔断器(SA)相关说明如表1-12所示;另一种是熔断器(SA)位于电控箱Low上,其位置分布如图1-32所示,熔断器(SA)相关说明如表1-13所示。


图1-31 新迈腾B7L轿车熔断器(SA)(电控箱High上)位置分布图

表1-12 新迈腾B7L轿车熔断器(SA)(电控箱High上)相关说明



图1-32 新迈腾B7L轿车熔断器(SA)(电控箱Low上)位置分布图

表1-13 新迈腾B7L轿车熔断器(SA)(电控箱Low上)相关说明


(3)熔断器(SB)

新迈腾B7L轿车熔断器(SB)位于发动机室左侧的电控箱上,有两种情况:一种是熔断器(SB)位于电控箱High上,位置分布如图1-33所示,相关说明如表1-14所示;另一种是熔断器(SB)位于电控箱Low上,其位置分布见图1-34所示,相关说明如表1-15所示。


图1-33 新迈腾B7L轿车熔断器(SB)(电控箱High上)位置分布图

表1-14 新迈腾B7L轿车熔断器(SB)(电控箱High上)相关说明



图1-34 新迈腾B7L轿车熔断器(SB)(电控箱Low上)位置分布图

表1-15 新迈腾B7L轿车熔断器(SB)(电控箱Low上)相关说明


(续)


(4)熔断器(SC)

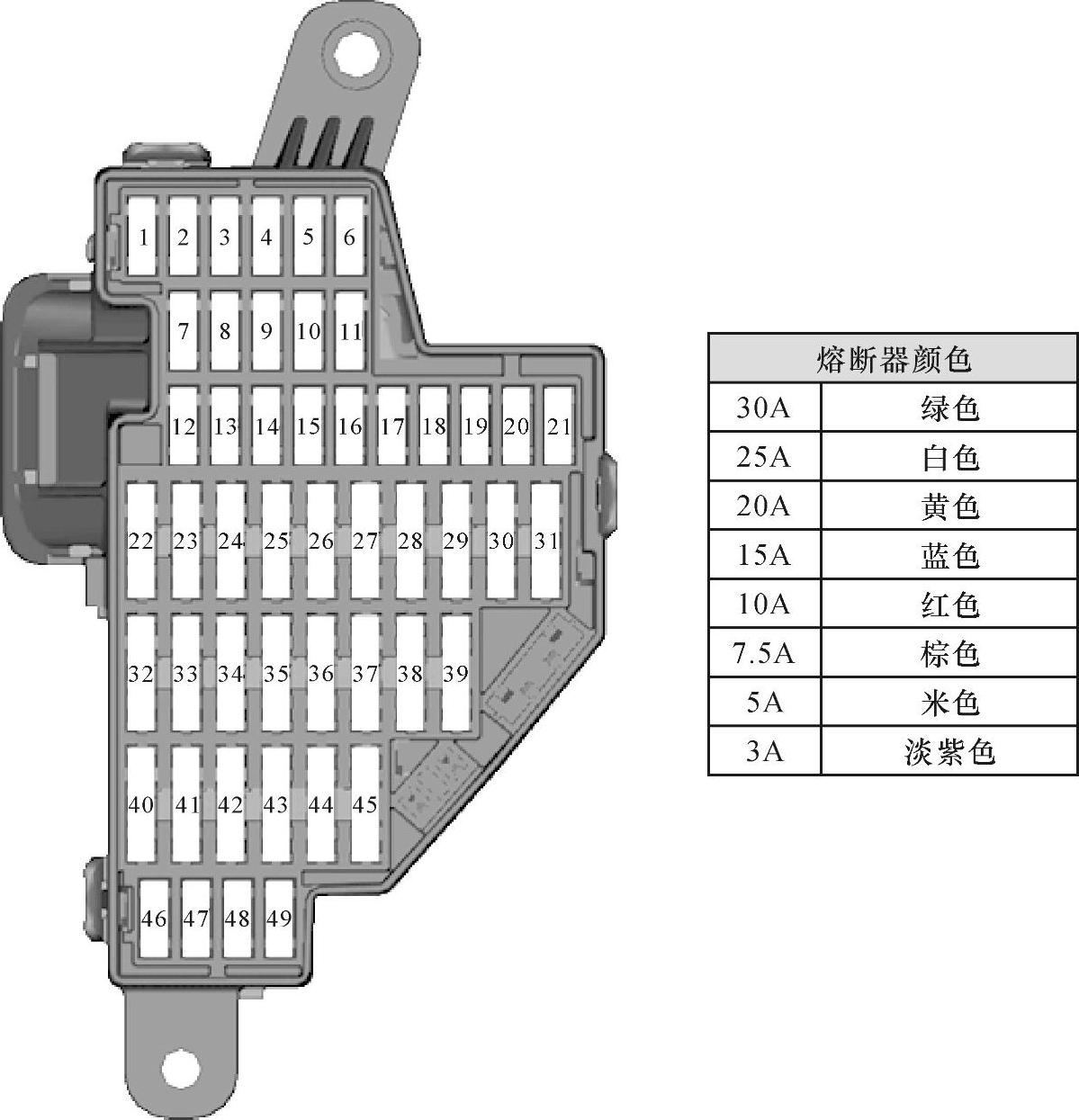

新迈腾B7L轿车熔断器(SC)位于驾驶人侧仪表板熔断器架C上,熔断器(SC)位置分布如图1-35所示,相关说明如表1-16所示。


图1-35 新迈腾B7L轿车熔断器(SC)位置分布图

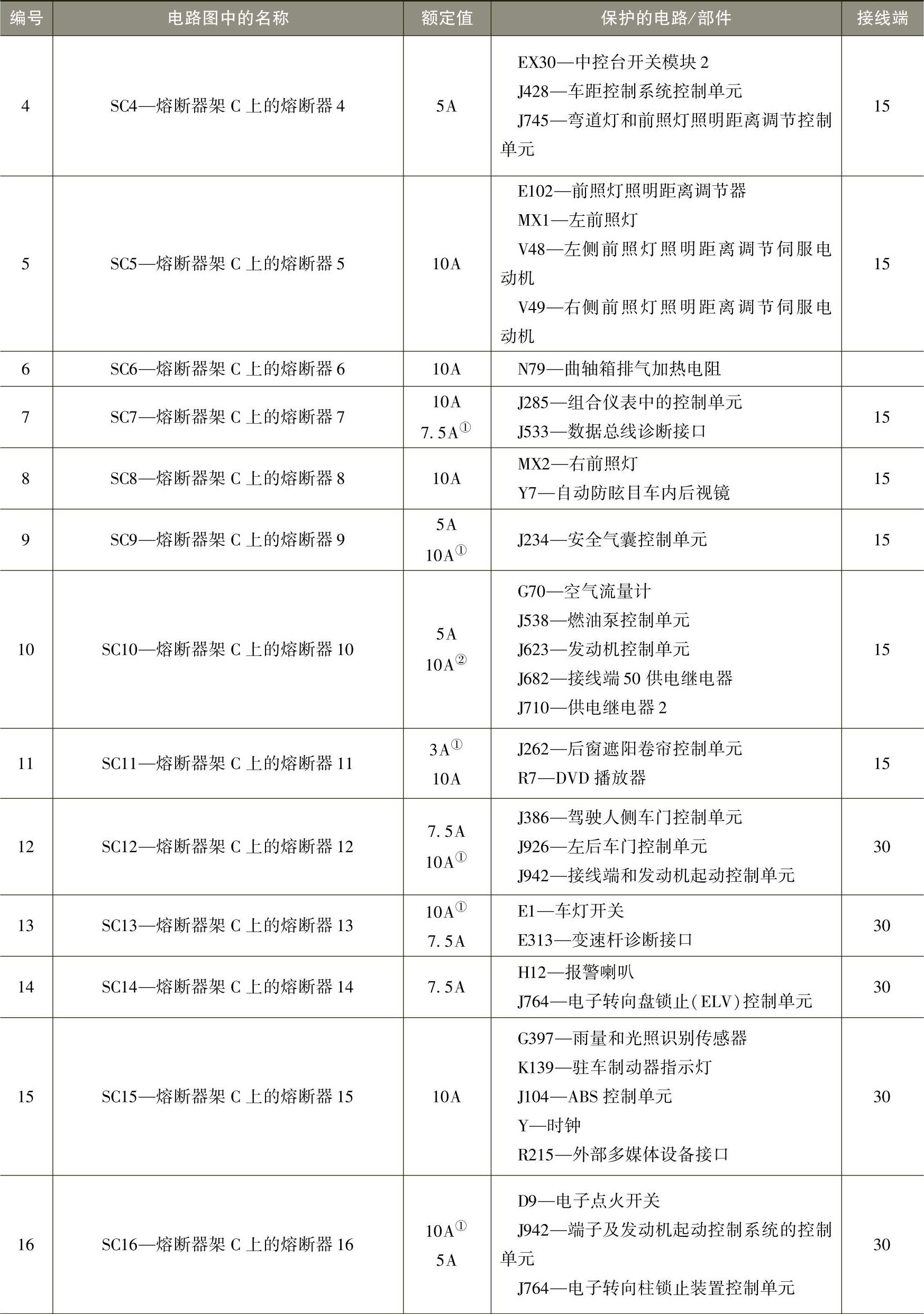

表1-16 新迈腾B7L轿车熔断器(SC)相关说明


(续)


(续)

(续)


(5)熔断器(SF)

新迈腾B7L轿车熔断器(SF)位于行李箱后方(CNGA),熔断器(SF)位置分布如图1-36所示,相关说明如表1-17所示。

表1-17 新迈腾B7L轿车熔断器(SF)相关说明


(6)过载保护开关

新迈腾B7L轿车过载保护开关位于驾驶人侧仪表板下方,其位置分布如图1-37所示。


图1-36 新迈腾B7L轿车熔断器(SF)位置分布图(www.daowen.com)


图1-37 新迈腾B7L轿车过载保护开关元件位置分布图

2.继电器

(1)继电器位置

新迈腾B7L轿车继电器位置分布如图1-38所示。


图1-38 新迈腾B7L轿车继电器位置分布图

(2)继电器支架1

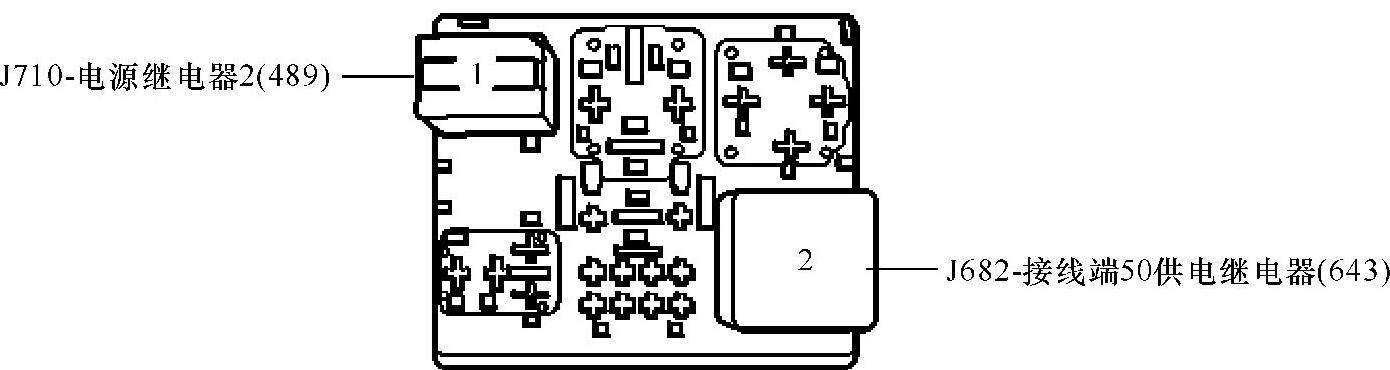

新迈腾B7L轿车继电器支架1继电器位于仪表板左下方,其位置分配参考图1-37(仅限于不带自动起停设备的车辆)。

(3)继电器支架3

新迈腾B7L轿车继电器支架3继电器位于仪表板左下方,其位置分布如图1-39所示(仅适用于不带自动起停设备的车辆)、图1-40所示(仅适用于带自动起停设备的车辆)。

(4)电控箱上的继电器


图1-39 新迈腾B7L轿车继电器支架3继电器位置分布图(仅适用于不带自动起停设备的车辆)


图1-40 新迈腾B7L轿车继电器支架3继电器位置分布图(仅适用于带自动起停设备的车辆)

新迈腾B7L轿车电控箱上的继电器有两种:一种是在发动机室内左侧(电控箱High),其位置分布如图1-41所示;另一种是在发动机室内左侧(电控箱Low),其位置分布如图1-42所示。


图1-41 新迈腾B7L轿车电控箱上(电控箱High)的继电器分布图

(5)电控箱里的继电器座(仅适用于带自动起停设备的车辆)

新迈腾B7L轿车电控箱里的继电器座如图1-43所示。

3.电控单元位置图

(1)发动机室中的控制单元

新迈腾B7L轿车发动机室中的控制单元位置分布如图1-44所示,各控制单元的安装位置如图1-45、图1-46、图1-47所示。


图1-42 新迈腾B7L轿车电控箱上(电控箱Low)的继电器分布图


图1-43 新迈腾B7L轿车电控箱里的继电器座


图1-44 新迈腾B7L轿车发动机室中的控制单元位置分布图


图1-45 新迈腾B7L轿车发动机控制单元安装位置及端子分布图


图1-46 OAM型双离合器变速器机械电子装置控制单元安装位置图


图1-47 新迈腾B7L轿车ABS控制单元安装位置及端子分布图

(2)车内控制单元

新迈腾B7L轿车车内控制单元位置分布如图1-48所示。


图1-48 新迈腾B7L轿车车内控制单元位置分布图

(3)行李箱中的控制单元

新迈腾B7L轿车行李箱中的控制单元位置分布如图1-49所示。


图1-49 新迈腾B7L轿车行李箱中的控制单元位置分布图
