1.熔断器

（1）熔断器（SA）

新宝来轿车熔断器（SA）在蓄电池上面的熔断器架内，其位置分布如图1-4所示，熔断器（SA）相关说明如表1-5所示。

图1-4 新宝来轿车熔断器SA、SB位置图

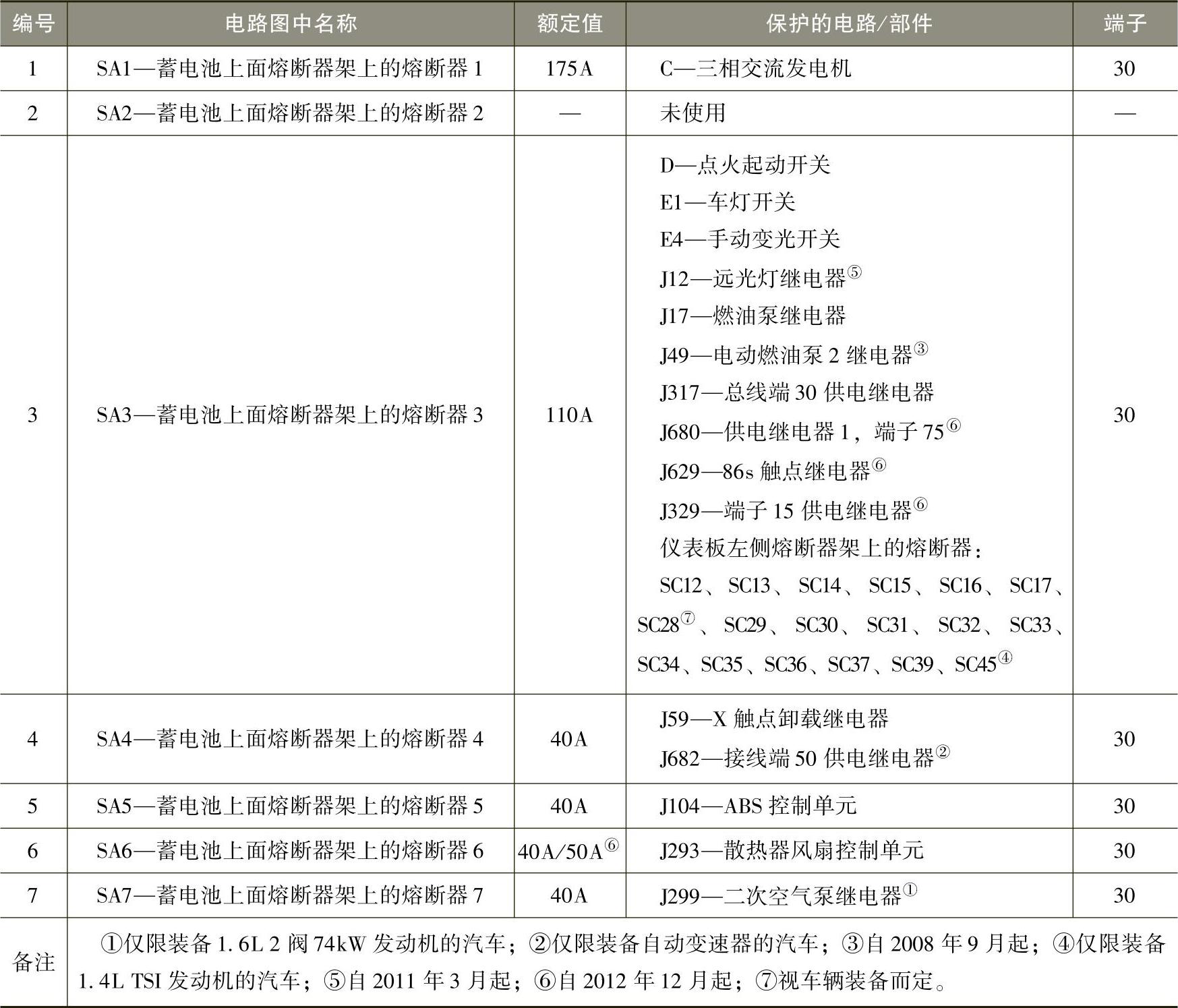

表1-5 新宝来轿车熔断器（SA）说明表

（2）熔断器（SB）

新宝来轿车熔断器（SB）在蓄电池上面的熔断器架内，其位置分布如图1-4所示，熔断器（SB）相关说明如表1-6所示。

表1-6 新宝来轿车熔断器（SB）说明表

（3）熔断器（SC）

新宝来轿车熔断器（SC）在仪表左侧熔断器架上，其位置分布如图1-5所示，熔断器（SC）相关说明如表1-7所示。

图1-5 新宝来轿车熔断器（SC）位置图

表1-7 新宝来轿车熔断器（SC）说明表

（续）

（续）

（续）

2.继电器

（1）仪表板左下方继电器支架上的继电器位置分配

新宝来轿车仪表板左下方继电器支架上的继电器如图1-6所示，相关说明如表1-8所示。

图1-6 新宝来轿车仪表板左下方继电器支架上的继电器位置图

表1-8 新宝来轿车仪表板左下方继电器支架上的继电器说明表

(www.daowen.com)

（2）蓄电池上的熔断器继电器支架的继电器分配

新宝来轿车冷却液继续循环泵继电器J151位于蓄电池上的熔断器继电器支架上，如图1-7中箭头所示。

3.电控单元位置图

新宝来轿车电控单元位置如图1-8所示。

新宝来轿车发动机控制单元位于排水槽中间，安装位置如图1-9中箭头所示。自动变速器控制单元位于排水槽内右侧，安装位置如图1-10中箭头所示。

新宝来轿车ABS控制单元位于发动机室内左纵梁后部，安装位置如图1-11中箭头所示；新宝来轿车双离合器变速器机电一体化装置，安装位置如图1-12中箭头所示。

图1-7 蓄电池上的熔断器继电器支架的继电器

图1-8 新宝来轿车电控单元位置图

图1-9 发动机控制单元安装位置图

图1-10 自动变速器控制单元安装位置图

图1-11 ABS控制单元安装位置图

图1-12 双离合器变速器机电一体化装置安装位置图

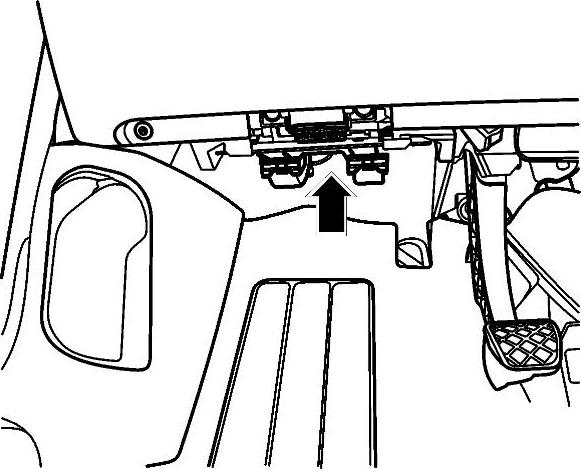

新宝来轿车车身控制模块位于仪表板左侧下方，安装位置如图1-13中箭头所示；新宝来轿车驻车辅助控制单元位于行李箱内右后轮罩后部，安装位置如图1-14中箭头所示。

图1-13 车身控制模块安装位置图

图1-14 驻车辅助控制单元安装位置图

新宝来轿车节气门控制单元位于进气歧管左侧，安装位置如图1-15中箭头所示；新宝来轿车散热器风扇控制单元位于散热器左侧，安装位置如图1-16中箭头所示。

图1-15 节气门控制单元安装位置图

图1-16 散热器风扇控制单元安装位置图
