金属饰面板主要有彩色涂层钢板、铝合金条形板、铝合金方形板、铝塑板和不锈钢板等。

9.4.2.1　混凝土框架结构墙面金属板安装

金属板可采用彩色压型钢板与聚苯乙烯泡沫塑料板热压而成的隔热夹芯墙板；也可在现场以两层金属板间填充保温材料，并与金属框组成整体；也可采用单层金属板加保温材料组成。其安装工艺如下：

（1）按照设计图纸和现场实测尺寸，确定墙板的尺寸及组拼位置。

（2）查核和清理混凝土结构表面的预埋件。

（3）根据控制轴线、水平标高线，弹出金属板安装基准线（包括纵横轴线和水准线）；

（4）安装连接件。在预埋件上先设连接件螺栓，其位置应以基准线为准，确保螺栓的位置横平竖直。连接件上的螺栓槽孔，均应呈长圆形，以便于金属板安装后进行前后、上下调整（图9-33）。

图9-33　金属板安装示意图

1—楼板；2—金属板；3—连接件；4—前后调节螺栓；5—水平调节螺栓；6—连接槽钢

（5）安装金属板，安装顺序应自下而上逐层进行。安装就位后用螺栓将连接槽钢与连接件固定，并用水平和前后调节螺栓进行校正后最后固定。

（6）金属板安装的关键要控制好每块板安装的高度、板面平整度和表面垂直度，然后将连接件和结构预埋件进行焊接。

（7）墙板的外、内包角及窗周围的泛水板等以及须在现场加工的异形件，应参考图纸对安装好的墙进行实测，并确定其形状尺寸，使其加工准确、便于安装。(www.daowen.com)

9.4.2.2　铝合金饰面板（幕墙）安装

铝合金板墙面主要由铝合金板和骨架组成。骨架由横竖杆件拼成，其材质为铝合金型材或型钢。因型钢较便宜、强度高、安装方便，故多数工程采用型钢（角钢或槽钢）。

铝合金板的安装顺序：放线—固定骨架的连接件—固定骨架—铝合金板安装。

放线：固定骨架前，先要将骨架的位置弹到基层上，通过放线来保证骨架施工的准确性。

固定骨架的连接件：骨架的横竖杆件通过连接件与结构固定，连接件与结构固定的方法，可以采用与结构的预埋件焊接，也可以采用在墙上打膨胀螺栓连接（图9-34）。因后一种方法较灵活、尺寸误差较小，容易保证位置的准确性，因而较多采用。

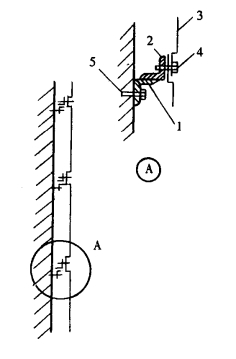

图9-34　铝合金板的连接示意图

1—连接件；2—角钢；3—铝合金板；4—铆钉；5—膨胀螺栓

固定骨架：骨架应预先进行防腐处理。安装骨架位置要准确，结合要牢固。安装后应全面检查中心线、表面标高。对高层建筑外墙，为了保证板的安装精度，宜用经纬仪对横竖杆件进行贯通。变形缝、沉降缝等应妥善处理。

铝合金板安装：固定铝合金板的方法，通常有两种。一是将条板或方板用螺丝或铆钉固定到角钢上，这种方法耐久性较好，多用于外墙，铆钉间距以100～150mm为宜。另一种是将板条卡在特制的龙骨上（图9-12），此法多用于室内。

板与板之间的间隙一般为10～20mm，用橡胶条或密封胶等弹性材料填嵌。

铝合金板安装完毕，在易于被污染的部位，要用塑料薄膜覆盖保护。易被划、碰的部位，应设安全栏杆保护。
