吊顶是现代室内装饰的重要组成部分，它直接影响整个建筑空间的装饰风格与效果，同时还起着吸收和反射音响、照明、通风、防水等作用。吊顶主要由吊筋（吊杆、吊头等）、龙骨（搁栅）和饰面板（罩面板）三部分组成。

9.2.1.1　吊筋

对于现浇钢筋混凝土楼板，一般在混凝土中预埋φ6钢筋（吊环）或#8镀锌铁丝作为吊筋，也可以采用金属膨胀螺丝、射钉固定钢筋（钢丝、镀锌铁丝）作为吊筋，如图9-6所示。射钉用射钉枪紧固，如图9-7所示。

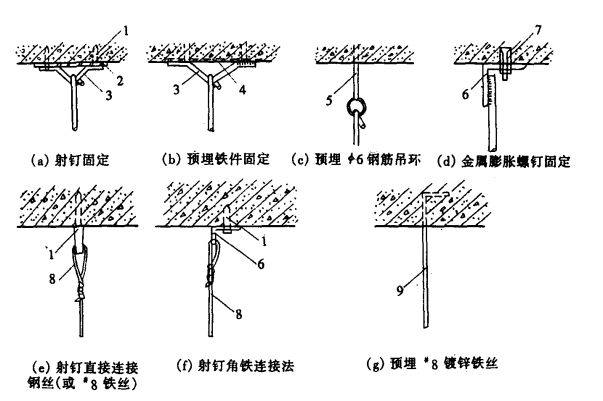

图9-6　吊筋固定方法

1—射钉；2—焊板；3—φ10钢筋吊环；4—预埋钢板；5—φ6钢筋；6—角钢；7—金属膨胀螺丝；8—铝合金丝（#8，#12，#14）；9—#8镀锌铁丝。

对于预制楼板一般在板缝中预埋φ6钢筋或#8镀锌铁丝作为吊筋。坡屋顶是用长杆螺栓或#8镀锌铁丝吊在屋架下弦作吊筋，如图9-8所示。吊筋的间距在1.2～1.5m左右。

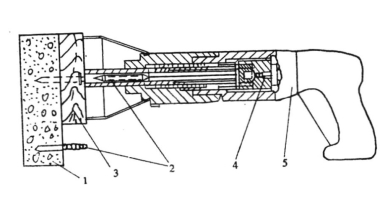

图9-7　射钉枪、射钉弹及射钉

1—基体；2—射钉；3—被固定体；4—射钉弹；5—射钉枪

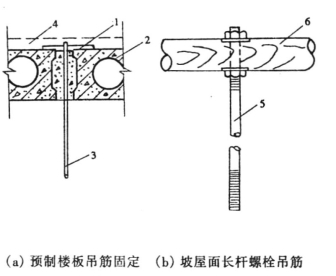

图9-8　预制楼板和坡屋面吊筋固定方法

1—φ10或φ12钢筋；2—预制楼板；3—φ6钢筋或#8镀锌铁丝；4—现浇细石混凝土；5—长杆螺栓；6—屋架下弦

9.2.1.2　龙骨安装

吊顶龙骨有木质龙骨、轻钢龙骨和铝合金龙骨。

木质龙骨由大龙骨、小龙骨、横撑龙骨和吊木等组成。

轻钢龙骨和铝合金龙骨，其断面形状有：U形、T形等数种，每根龙骨长2～3m，在现场用拼接件拼装，接头应相应错开。U形龙骨吊顶安装示意图如图9-9所示。TL形铝合金龙骨安装示意图如图9-10所示。轻钢龙骨和铝合金龙骨安装过程顺序为：弹性—安装大龙骨吊杆—大龙骨安装—小龙骨安装—横撑龙骨安装。

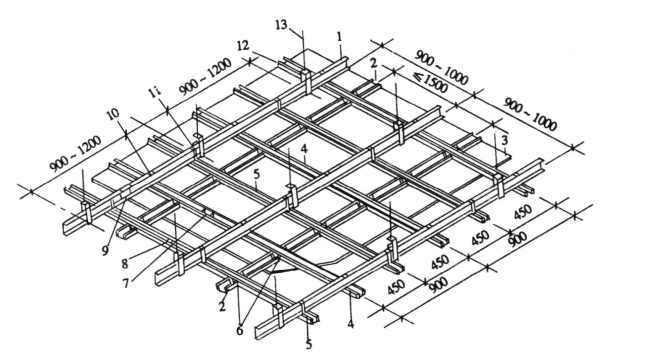

图9-9　U形龙骨吊顶示意图

1—BD大龙骨；2—UZ横撑龙骨；3—吊顶板；4—UZ龙骨；5—UX龙骨；6—UZ3支托连接；7—UZ2连接件；8—UX2连接件；9—BD2连接件；10—UZ1吊挂；11—UX1吊挂；12—BD1吊件；13—吊杆φ8～φ10

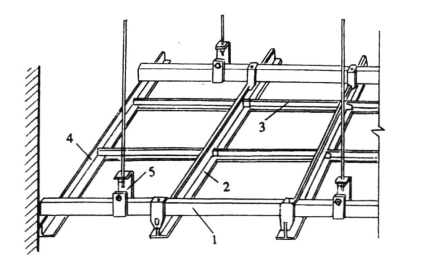

图9-10　TL形铝合金吊顶

1—大龙骨；2—大T；3—小T；4—角条；5—大吊挂件

弹线：根据楼层标高水平线，用尺竖向量至顶棚设计标高，沿墙四周弹出顶棚标高水平线（水平允许偏差±5mm），并沿顶棚标高水平线在墙上划好龙骨分档位置线。

安装大龙骨吊杆：按照墙上弹出的标高线和龙骨位置线，找出吊点中心，将吊杆焊接固定在预埋件上。未设预埋件时，可按吊点中心用射钉固定吊杆或铁丝。计算好吊杆的长度，确定吊杆下端的杆高。与吊挂件连接的一端套丝长度应留有余地，并配好螺母。

大龙骨安装：将组装好吊挂件的大龙骨，按分档线位置使吊挂件穿入相应的吊杆螺栓上，拧紧螺母，然后，相接大龙骨，装连接件，并以房间为单元，拉线调整标高和平直。中间起拱高度应不小于房间短向跨度的1/200。龙骨切割采用小型无齿锯，如图9-11所示。靠四周墙边的龙骨用射钉固定在墙上，射钉间距为1m。

(www.daowen.com)

图9-11　J3G-400型小型无齿锯

小龙骨安装：按已弹好的小龙骨分档线，卡放小龙骨吊挂件，然后按设计规定的小龙骨间距，将小龙骨通过吊挂件垂直吊挂在大龙骨上，吊挂件U形腿用钳子卧入大龙骨内。小龙骨的间距应按饰面板的密缝或离缝要求进行安装。小龙骨中距应计算准确并应通过翻样确定。

横撑龙骨安装：横撑龙骨应用小龙骨截取。安装时将截取的小龙骨的端头插入支托，扣在小龙骨上，并用钳子将挂搭弯入小龙骨内。组装好后的小龙骨和横撑龙骨底面要求平齐。横撑龙骨间距应根据所用饰面板规格尺寸确定。

9.2.1.3　罩（饰）面板安装

罩（饰）面板的尺寸是一定的，所以应按室内长度和宽度的净尺寸来安排。每个方向都应有中心线，罩面板必须对称于中心线。若板材为单数，则对称于中间的缝，不足一块的余数分布在两边。安装小龙骨和横木中，也应从中心向四个方向推进，切不可由一边向另一边分格。当吊顶上设有灯具孔和通风排气孔时，更应该通盘考虑如何组成对称排列图案。

罩面板的安装方法有以下几种：

搁置法—将装饰罩面板直接摆放在T型龙骨组成的格框内。摆放时要按设计图案要求摆放。有些轻质罩面板，考虑刮风时会被掀起（包括空调口附近），可用木条、卡子固定。

嵌入法—将装饰罩面板事先加工成企口暗缝，安装时将T型龙骨两肢插入企口缝内。

粘贴法—将装饰罩面板用胶粘剂直接粘贴在龙骨上。

钉固法—将装饰罩面板用钉、螺丝钉、自攻螺丝等固定在龙骨上，钉子应排列整齐。

压条固定法—用木、铝、塑料等压缝条将装饰罩面板固定在龙骨上。

塑料小花固定法—在板的四角采用塑料小花压角用螺丝固定，并在小花之间沿板边等距离加钉固定。

卡固法—多用于铝合金吊顶，板材与龙骨直接卡接固定，不需要再用其他方法加固。

石膏罩面板用钉固法安装时，螺钉与板边距离应不小于15mm，螺钉间距以150～170mm为宜，均匀布置，并与板面垂直，钉头嵌入石膏板深度以0.5～1mm为宜，钉帽应涂刷防锈涂料，并用石膏腻子抹平；用粘贴法安装时，可用802胶粘剂。胶粘剂中应加入胶粘剂用量的70%～80%，温度为20～60℃的水，快速搅拌成浆糊状后涂在石膏板背面上，胶粘剂应涂抹均匀，不得漏涂，粘实粘牢；深浮雕嵌入法固定石膏板时，应与龙骨配套，板材安装应确保企口的相互咬接及图案花纹的吻合，嵌装时应防止相互挤压过紧和脱挂。

纸面石膏板用钉固法安装，板材应在自由状态下进行固定，防止出现弯棱、凸鼓现象，长边（即包封边）应沿纵向小龙骨铺设，小龙骨间距一般不应大于600mm，在南方潮湿地区，间距应适当减少，以300mm为宜。固定时应从一块板的中间向板的四边固定，不得多点同时作业。安装两层板时，面层板与基层板的接缝应错开，不得在同一根龙骨上接缝。板缝应按设计要求进行处理。

安装矿棉装饰吸声板时，房间内湿度不宜过大。安装时，吸声板上不得放置其他材料，防止板材受压变形。吸声板背面的箭头方向和白线方向一致，以保证花样、图案的整体性。采用复合粘贴法安装时，胶粘剂未完全固化前，板材不得有强烈震动，并应保持房间通风；采用搁置法安装时，应留有板材安装缝，每边缝隙不宜大于1mm。

钙塑装饰板用粘贴法安装时，可用401胶或氯丁胶浆-聚异氰酸脂胶（10∶1），涂胶应待浆稍干后，方可把板材粘贴压紧。粘贴后应采取临时固定措施；用钉固法时，钉距不宜大于150mm，钉帽应与板面齐平，排列整齐，并用与板面颜色相同的涂料涂饰。钙塑板的交角处，用塑料小花固定时，应使用木螺丝，并在小花之间沿板边按等距离加钉固定；用压条固定时，压条应平直，接口严密，不得翘曲。

金属饰面板有金属条板、金属方板和金属格栅。条板有卡固法和钉固法两种固定方法，卡固法要求龙骨卡条形式应与条板配套（图9-12）；钉固法采用自攻螺钉固定时，后安装的板块压住前安装的板块，将螺钉遮盖，拼缝严密。方形板可用搁置法和螺钉钉固法，也可用铜丝绑扎固定法，如图9-13所示。

罩面板安装前，吊顶内的通风、水电管道及上人吊顶内的人行道或安装通道应安装完毕；消防管道安装并试压完毕。吊顶内的灯槽、斜撑、剪刀撑等，应根据工程情况适当布置。轻型灯具应吊在大龙骨或附加龙骨上，重型灯具或电扇不得与吊顶龙骨连接，应另设吊钩；罩面板应按规格、颜色等预先进行分类选配。罩面板安装时不得有悬臂现象，应增设附加龙骨固定；施工用的临时马道应架设或吊挂在结构受力构件上，严禁以吊顶龙骨作为支撑点。

图9-12　金属条板吊顶卡固法固定

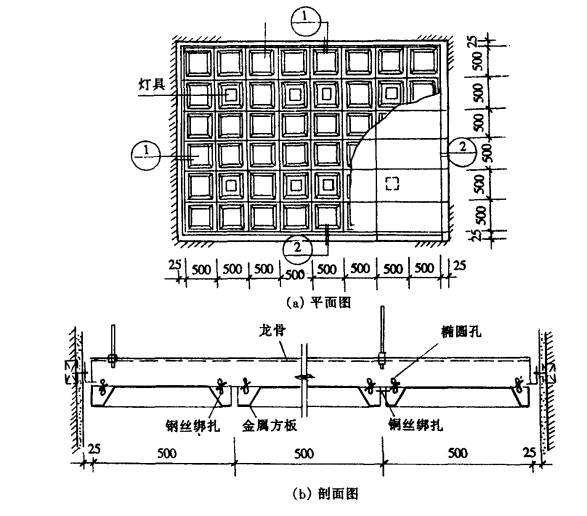

图9-13　金属方形板吊顶铜丝绑扎法固定

9.2.1.4　质量要求

吊顶工程所用的材料品种、规格、颜色以及基层构造、固定方法等应符合设计要求。罩面板与龙骨应连接紧密，表面应平整，不得有污染、折裂、缺棱掉角、锤伤等缺陷，接缝应均匀一致，粘贴的罩面不得有脱层，胶合板不得有刨透之处。搁置的罩面板不得有漏、透、翘角现象。吊顶罩面板工程质量允许偏差，应符合表9-4的规定。

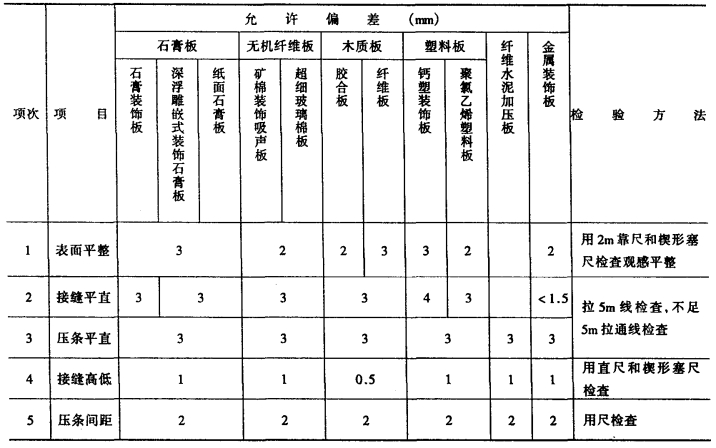

表9-4　吊顶罩面板工程质量允许偏差
