随着我国防水涂料的应用技术水平的不断提高，近年来地下防水工程开始采用涂膜防水技术。涂膜防水就是在需防水的结构表面基层上涂以一定厚度的合成树脂、合成橡胶或高聚物改性沥青乳液，经过常温固化，或溶剂挥发形成具有弹性的连续封闭且具有防水作用的结膜。涂膜防水具有重量轻，耐候性、耐水性、耐蚀性优良；适用性强，冷作业，易于维修等优点。缺点是涂膜时涂布的厚度不易做到均匀一致，抵抗结构变形能力差，与潮湿基层的粘结力差，抵抗动水压力的能力差。

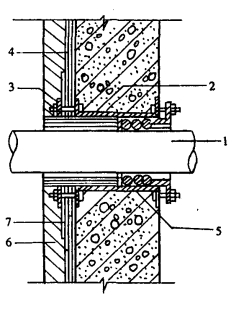

图8-20　卷材防水层与管道埋设件连接处做法

1—管道；2—套管；3—夹板；4—卷材防水层；5—填缝材料；6—保护墙；7—附加卷材层衬垫

常用的防水涂料有：合成高分子防水涂料、高聚物改性沥青防水涂料、沥青基防水涂料、无机物-水泥类防水涂料。涂膜防水层总厚度小于3mm为薄质涂料，总厚度大于3mm为厚质涂料。

8.6.4.1　涂膜防水层的施工

地下工程涂膜防水层的设置可有：内防水（防水涂膜刷于结构内壁）、外防水（防水涂膜刷于结构外壁）、内外结合三种形式。不论内防水还是外防水，防水涂膜均要加以保护，保护层可采用砂浆、砖、饰面等。

图8-21　变形缝处防水做法

1—需防水结构；2—浸过沥青的木丝板；3—止水带；4—填缝油膏；5—卷材附加层；6—卷材防水层；7—水泥砂浆面层；8—混凝土垫层；9—水泥砂浆找平层；10—水泥砂浆保护层；11—保护墙

涂膜防水层的施工顺序应遵循“先远后近、先高后低、先细部后大面、先立面后平面”的原则，涂膜施工时，环境温度在10～30℃为宜。在低温或高温、霜、雪、大风（5级风以上）天气不宜进行涂膜施工。涂膜防水的基层应具有一定的强度，表面洁净、平整、光滑、干燥。一般的施工顺序：基层处理→涂刷底层涂料→（增强涂布或补涂）→涂布第一道涂膜防水层→（增强涂布或补涂）→涂布第二道涂膜防水层→做保护层。对于薄质涂料和厚质涂料其施工工艺有所不同。(www.daowen.com)

1.薄质涂料施工

薄质涂料一般指水乳型或溶剂型的高聚物改性防水涂料及合成高分子防水涂料。薄质涂料一般采用涂刷法或喷涂法施工，胎体材料有湿铺法（先刷涂料、后铺胎体，再用滚刷滚压使胎体布眼浸满涂料）和干铺法（先干铺胎体，随之在胎体上满刮涂料，使涂料浸入胎体布眼并同下层已固化的涂膜结成整体）。涂膜施工过程要注意涂布均匀、厚薄一致，且不得漏涂，一般底层涂料的涂布用量以每平方米0.15～0.20kg为宜。底层涂布后应隔24h以上，待底层涂料固化干燥后，才能施工下道工序。涂膜防水层分三道涂布，第一道涂布完可根据设计或施工要求进行增强涂布或增补涂布。增强涂布的做法是在涂布增强涂膜中铺设玻璃纤维布，这种做法一般为条形或块状，在第一道涂膜固化后，可涂刮第二道涂膜，方法与第一道相同，但涂刮方向应与第一道的涂刮方向相垂直。在第二道涂膜固化前，在其表面稀撒粒径约2mm的石渣，增强涂膜与保护层的粘结能力。最后一道涂膜固化干燥后，即可设置保护层。

2.厚质涂料施工

厚质涂料一般指沥青基防水涂料。影响厚质涂料施工质量的关键因素有：涂料含有较多的填充料，使用前要搅拌均匀；成膜干燥时间不同，涂布间隔时间要进行预测定；要采取特定的措施来保证涂层的厚度和总厚度。厚质涂料的施工顺序与薄质涂料基本相同。但要注意在温度偏低、湿度较大的环境中，可采用人工加速干燥法加速成膜，在高温季节宜选择早晨或傍晚施工防止粘脚。

对于无机物-水泥类防水涂料的施工，应先了解材料的技术性能、配合比及配制方法、施工操作要点，按规定进行施工。

8.6.4.2　质量问题及处理方法

涂膜防水层的质量好坏，与原材料之间有重大关系。原材料要有出厂合格证和质量指标证明文件，现场要有复检报告单。涂膜防水层应与基层粘结牢固、厚薄均匀、无空鼓、开裂、脱层以及收头不严等缺陷。防水层厚度符合设计要求，边角以及特殊部位处理符合规定要求，不渗水不漏水。

涂膜防水层常出现气泡、气孔现象，这是由于材料搅拌方式和时间没有掌握好；或是基层未处理好。施工时注意要进行强力搅拌，搅拌时间以2～5min为宜，基层一定要清洁干净。出现气泡，应将其穿破，除去浮膜形成的气孔，用橡胶刷用力将混合材料压入气孔中填实。

涂膜防水层出现起鼓现象的原因，主要是基层质量不良，影响粘结；或基层不干燥，水分蒸发引起的。起鼓的部分要全部割去，露出基层，排出潮气，干燥后依防水层做法修补。

若涂膜防水层出现翘边、破损等现象，可采用增强、增补做法仔细修补。
