8.6.3.1　基层与材料要求

地下工程的卷材防水层，要求需防水的结构具有坚固性，为卷材防水层同防水结构共同工作提供条件。一般在大于0.01MPa的压力下，这种共同工作产生的抗渗能力较强，若结构基层不坚固，则卷材防水层容易在外力作用下产生变形、开裂，影响防水效果。因此，卷材防水层适用于铺贴在整体的混凝土结构基层上，以及铺贴在整体的水泥砂浆、沥青砂浆等找平层上。

铺贴卷材的基层表面必须牢固平整、清洁干净。转角处应做成圆弧形或钝角。卷材铺贴前宜使基层表面干燥。在垂直面上铺贴卷材时，为提高卷材与基层的粘结，应满涂冷底子油；而在平面上，由于卷材防水层上面压有底板或保护层，不会产生滑脱或流淌现象，因此可以不涂刷冷底子油。

地下防水使用的卷材要求抗拉强度高，延伸率大，具有良好的韧性和不透水性，膨胀率小且有良好的耐腐蚀性，应尽量采用品质优良的沥青卷材或新型防水卷材如高聚物改性沥青防水卷材、合成高分子防水卷材。

铺贴卷材的沥青胶结材料的技术要求与油毡屋面要求基本相同。沥青胶结材料的软化点应比基层及防水层周围介质可能达到的最高温度高出20～25℃，且不低于40℃。在侵蚀性环境中宜用加耐腐蚀填充料的沥青胶结材料（即玛脂）。

8.6.3.2　卷材防水层施工

将卷材防水层铺贴在地下防水结构的外侧（迎水面）称为外防水。这种防水层的铺贴法可以借助土压力压紧，并与承重结构一起抵抗有压地下水的渗透侵蚀作用，防水效果良好，采用比较广泛。外防水的卷材防水层铺贴方法，按其与地下防水结构施工的先后顺序分为外防外贴法（简称外贴法）与外防内贴法（简称内贴法）两种。

1.外贴法

外贴法是在地下防水结构墙体做好以后，把卷材防水层直接铺贴在外墙表面上，然后砌筑保护墙（图8-16）。

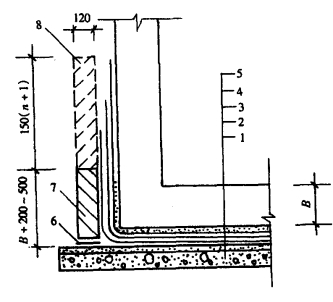

图8-16　外贴法

1—垫层；2—找平层；3—卷材防水层；4—保护层；5—构筑物；6—油毡；7—永久性保护墙；8—临时性保护墙

外贴法的施工顺序是：在铺贴卷材时，应先贴平面，后贴立面，即在混凝土底板垫层上抹水泥砂浆找平层，待干燥后，铺贴底板卷材防水层并伸出与墙身卷材搭接的接头。为了避免伸出卷材接头受损，在铺贴底板卷材前，先在垫层周围砌筑保护墙。保护墙由两部分组成，下部为永久性保护墙，高度不少于底板厚度加200～500mm；上部为临时性保护墙，用石灰砂浆砌筑，高度一般为：150×（油毡层数+1）mm。在保护墙上抹石灰砂浆找平层，并将卷材防水层牢固粘贴在永久性保护墙和垫层上；在临时保护墙上应将卷材防水层临时贴附，并将接头分层临时固定在保护墙最上端。为了防止绑扎钢筋、浇筑混凝土时撞坏或穿破防水层，当底板上卷材铺贴后，应铺设30～50mm厚的1∶3水泥砂浆或细石混凝土保护层，对贴在保护墙上的卷材应抹低强度砂浆保护层，然后进行构筑物底板和墙身施工。当墙身为混凝土时，可利用临时保护墙做外模板。在墙身施工完毕，做防水层前，将临时保护墙拆除，清除赘浆，并将卷材剥出用喷灯微热烘烤，逐层揭开，清除卷材表面浮灰及污物，注意切勿将卷材损坏，再在防水结构外墙外表面上补抹水泥砂浆找平层，刷冷底子油后，将卷材分层错槎搭接向上铺贴。上层卷材盖过下层卷材，上、下层卷材的搭接长度不应小于150mm，如图8-17，最后继续向上砌筑永久性保护墙。

为使卷材防水层与基层表面紧密贴合，在保护墙与垫层的找平层间用一层油毡隔开，同时保护墙本身在长度方向也应分段断开，每段长度5m左右。保护墙与防水层之间的空隙用水泥砂浆填实，避免卷材变形。

2.内贴法

内贴法是在地下防水结构墙体未做以前，先砌筑保护墙，然后将卷材防水层铺贴在保护墙上，再进行构筑物墙体施工，如图8-18所示。

(www.daowen.com)

图8-17　阶梯形接缝

1—卷材防水层；2—找平层；3—墙体结构

图8-18　内贴法施工示意图

1—平铺油毡层；2—砖保护墙；3—油毡防水层；4—待施工的地下构筑物

内贴法施工顺序是：在混凝土底板垫层做好后，先在四周砌筑铺贴卷材防水层用的永久性保护墙，在垫层和保护墙上抹水泥砂浆找平层，待找平层干燥后，涂刷冷底子油一道，然后铺贴卷材防水层。为了便于施工操作，且避免在铺贴墙面卷材时，使底板面的卷材防水层遭受损伤，应先贴重点面，后贴水平面。贴墙面卷材时，应先贴转角，后贴大面。铺贴完毕，再做卷材防水层的保护层。垂直面的保护层做法是：在墙面上涂刷防水层的最后一层沥青胶结材料时，趁热粘上干净的热砂或散麻丝，使防水层表面粗糙，冷却后随即铺抹一层10～20mm厚的1∶3水泥砂浆保护层；水平面上卷材防水层的保护层做法，与外贴法时相同。保护层做完以后，再进行构筑物的底板与墙身施工。

3.卷材铺贴要求

粘贴卷材的沥青胶结材料的厚度一般为1.5～2.5mm。卷材的搭接长度：长边不应小于100mm，短边不应小于150mm。上下层和相邻两幅卷材的接缝应错开1/3～1/2幅宽，且不得相互垂直铺贴。在立面与平面的转角处，卷材的接缝应留在平面上距立面不小于600mm处；在所有转角处均应铺贴附加层。附加层可用两层同样的卷材或一层抗拉强度较高的卷材（如无胎油毡、沥青玻璃布油毡），附加层应按加固处的形状仔细粘贴紧密，如图8-19所示。

8.6.3.3　特殊部位的防水处理

1.管道埋设件处防水处理

管道埋设件与卷材防水层连接处做法见图8-20。

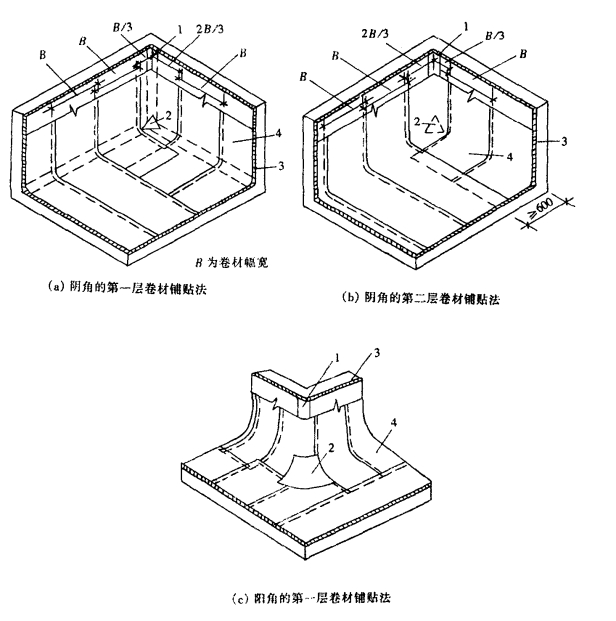

图8-19　转角的卷材铺贴法

1—转折处卷材附加层；2—角部附加层；3—找平层；4—卷材

为了避免因结构沉降造成管道折断，应在管道穿过结构部位埋设套管，套管上附有法兰盘，套管应于浇筑结构时按设计位置预埋准确。卷材防水层应粘贴在套管的法兰盘上，粘贴宽度至少100mm，并用夹板将卷材压紧。粘贴前应将法兰盘及夹板上的尘垢和铁锈清理干净，刷上沥青。夹紧卷材的夹板下面，应用软金属片、石棉纸板、无胎油毡或沥青玻璃丝布油毡衬垫。

2.变形缝

在变形缝处应增加沥青玻璃丝布油毡或无胎油毡做的附加层。在结构厚度的中央埋设止水带，止水带的中心圆环应正对变形缝中间。变形缝中用浸过沥青的木丝板填塞，并用油膏嵌缝（见图8-21）。
