8.1.6.1　防水层施工前的准备工作

防水层施工前，应先在阴凉干燥处将油毡打开，清除云母片或滑石粉，然后卷好直立放于干净、通风、阴凉处待用；准备好熬制、拌合、运输、刷油、清扫、铺贴油毡等施工操作用的工具以及安全和灭火器材；设置水平和垂直运输的工具、机具和脚手架等，并检查是否符合安全要求。

8.1.6.2　卷材铺贴的一般要求

卷材防水层施工应在屋面上其他工程（如砌筑、烟囱、安装设备或管道等）完工后进行。铺贴多跨和高低跨的房屋卷材防水层时，应按先高后低、先远后近的顺序进行。在一个单跨铺贴时，应先铺贴排水比较集中的部位（如水落口、檐口、斜沟、天沟等处）及油毡附加层，按标高由低到高向上施工。坡面与立面的油毡，应由下开始向上铺贴，使油毡按流水方向搭接。铺贴方向一般视屋面坡度而定。当坡度小于3%时，油毡宜平行于屋脊方向铺贴；坡度在3%～5%时，油毡可根据当地情况决定平行或垂直于屋脊方向铺贴，以免油毡溜滑；坡度大于15%或屋面受震时，应垂直于屋脊铺贴。

油毡铺贴平行于屋脊的搭接；垂直于屋脊的搭接缝应顺主导风向搭接。油毡平行屋脊铺贴时，长边搭接不小于70mm；短边搭接平屋面不应小于100mm，坡屋面不应小于150mm。当第一层油毡采用条粘、点粘或空铺时，长边不应小于100mm，短边不应小于150mm，相领两幅油毡短边搭接缝应错开不小于500mm；上下两层油毡应错开1/3或1/2幅油毡宽（图8-2）；上下两层油毡不宜相互垂直铺贴；为保证油毡搭接宽度和铺贴顺直，铺贴油毡时应弹出标线。坡度超过25%的拱形屋面和天窗下的坡面上，应尽量避免短边搭接。如必须短边搭接时，在搭接处应采取防止油毡下滑的措施，如钉钉、嵌条等。油毡铺贴前，找平层应干燥。一般现场找平层干燥程度的简易检验方法是：将1m2卷材平坦地干铺在找平层上，静置3～4h后掀开卷材，检查找平层覆盖部位与卷材上有无水印，如果未见水印即可铺设隔汽层或防水层。

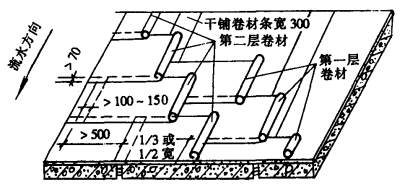

图8-2　卷材平行屋脊铺贴搭接要求

8.1.6.3　油毡热铺贴施工

1.满贴法

满贴法是油毡下满涂玛脂，使油毡与基层全部粘结。铺贴的工序为：浇油、铺贴、收边滚压等。

（1）浇油

浇油法　是用带嘴油壶将玛脂来回在油毡前浇油，其宽度比油毡每边少约10～20mm，速度不宜太快。浇油量以油毡铺贴后，中间满着玛脂，并使两边有少量挤出，其厚度控制在1～1.5mm为宜。油少油毡不能很好粘牢，油多容易产生流淌。

涂刷法　一般用长柄棕刷（或粗帆布刷等）将玛脂均匀涂刷，宽度比油毡稍宽，不宜在同一地方反复多次刷涂，以免玛脂很快冷却而影响粘结质量。

（2）铺贴

铺贴时两手按住油毡，均匀地用力将油毡向前推滚，使油毡与下层紧密粘结，避免铺斜、扭曲和出现未粘结玛脂之外。如铺贴油毡经验较少，为避免铺斜等情况，可以在基层或下层油毡上预先弹出统长灰线，按灰线进行铺贴。

（3）收边滚压

在推铺油毡时，操作的其他人员应将毡边挤出的玛脂及时刮去，并将毡边压紧粘住、刮平和赶出气泡。如出现粘结不良处，用小刀将油毡划破，再用玛脂贴紧、封死、赶平，最后在上面加贴一块油毡将缝盖住。

铺底层油毡时，应在基层屋面板的每条端缝处（即承重墙、梁或屋架处），单边点粘一层每边不少于100mm宽的油毡，适应屋面板的变形。同时，在屋面转角、出屋面的管道或墙根等部位，天沟及水落口周围等处，均应加铺一层油毡附加层，以加强防水效果。

2.条粘法

铺贴油毡时，如保温层和找平层干燥有困难，需在潮湿的基层上铺贴油毡时，常采用空铺法、条粘法、点粘结施工和排气屋面的做法。空铺法是指铺贴防水卷材时，卷材与基层仅四周一定宽度内粘结，其余部分不粘结的施工方法。点粘法是铺贴防水卷材时，卷材或打孔卷材与基层采用点状粘结的施工方法，每平方米粘结不少于5个点，每点面积为100mm×100mm。条粘法铺贴卷材时，卷材与基层粘结面不少于两条，每条宽度不少于150mm。

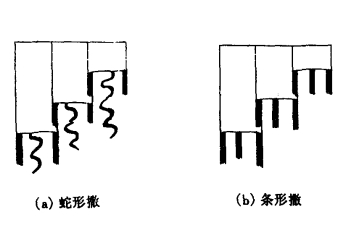

图8-3　条粘法铺贴第一层油毡示意图

条粘法是在铺贴第一层油毡时，不满涂满浇玛脂，而采用如图8-3所示的蛇形和条形撒的做法，使第一层油毡与基层之间有若干互相连通的空隙，在屋脊或屋面上设置排气槽、出气孔，互相连通构成“排气屋面”，便于排出水气，避免油毡起泡，也可节省玛脂。但用花撒玛脂铺贴每一层油毡时，操作要细致，搭接处的毡边必须粘住，油毡不宜过紧过松，否则容易产生油毡开裂或折皱。屋面四周、檐口、屋脊和屋面转角处及突出屋面的连接处，至少应有800mm宽的油毡满撒玛脂进行实铺。同时基层涂刷冷底子油。第二层、第三层油毡均要求实铺。

也可采用在基层（找平层或保温层）中留置20～40mm宽的纵横连通的排气道沟槽，并单边点贴200～300mm宽的油毡条，然后实铺第一层油毡；或直接在找平层上先空铺纵横连通的300mm宽的油毡条，形成连通的排气通道，然后再实铺第一层油毡。

空铺法、点粘法铺贴防水卷材的施工方法与条粘法基本相同。

8.1.6.4　油毡冷粘法施工

油毡冷粘法施工与热铺法相同，具有劳动条件好、工效高、工期短等优点，也可避免热作业熬制热沥青玛脂对周围环境的污染。冷粘法是卷材防水屋面施工工艺发展的方向。用冷玛脂粘贴油毡的施工方法与热玛脂粘贴方法基本相同，使用时注意：冷玛脂使用时应搅拌均匀，当稠度太大时可加入稀释剂并拌匀；涂布冷玛脂的每层厚度宜为1～1.5mm。

8.1.6.5　排气道和排气孔施工

排气道应纵横贯通，不得堵塞，并应与大气连通的排气孔相通。排气道间距宜为6mm，纵横设置，屋面面积以每36m2设置一个为宜。(www.daowen.com)

施工时，应注意不要将排气道、排气孔堵塞，在砌砖排气孔时，注意灰浆不要灌入洞中（否则应掏净）；填充大孔粒径炉渣等材料时，不要填塞过紧，不得用生石灰、石膏等吸潮材料和受潮后易粉化的材料作排气道的填充料。

8.1.6.6　高聚物改性沥青卷材热熔法施工

以合成高分子聚合物改性沥青为涂盖层，纤维织物或纤维毡为胎体，粉状、粒状、片状或薄膜材料为覆面材料制成的可卷曲片状防水材料称为高聚物改性沥青卷材。它具有高温不流淌、低温不脆裂、抗拉强度高、延伸率大等特点，能较好地适应基层开裂及伸缩变形的要求。

高聚物改性沥青热溶卷材是在工厂生产过程中，底面即涂上一层软化点较高的改性沥青热溶胶。高聚物改性沥青热溶卷材采用热溶法施工。热溶法施工铺贴时不需涂刷胶粘剂，而用火焰烘烤热熔胶后直接与基层粘结。这种方法施工时受气候影响小，对基层表面干燥程度要求相对较松，但烘烤时对火候的掌握要求适度，以卷材表面溶融至光亮黑色为度。热溶卷材可采用满粘法或条粘法铺贴。

高聚物改性沥青卷材热熔法施工有两种方法：滚铺法和展铺法。

1.滚铺法

这是一种不展开卷材而边加热烧烤边滚动卷材铺贴的方法。

（1）起始端卷材的铺贴

将卷材置于起始位置，对好长、短方向搭接缝，滚展卷材1m左右，掀开已展开的部分，用火焰同时加热卷材底面、热熔胶面和基层至热熔胶层出现黑色光泽，发亮至稍有微泡出现，慢慢放下卷材平铺于基层，然后进行排气辊压使卷材与基层粘结牢固。当起始端铺贴至剩下300mm左右长度时，将其翻放在隔热板上，如图8-4所示，用火焰加热余下起始端基层后，再加热卷材起始端余下的部分，然后将其贴于基层。

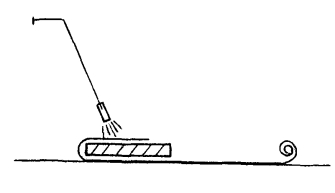

图8-4　卷材端部剩余部分加热

（2）滚铺

卷材起始端铺贴完成后即可进行大面积滚铺。持火焰喷枪人位于卷材滚铺的前方，按上述方法同时加热卷材和基层，条粘时只需加热两侧边，加热宽度各为150mm左右，推滚卷材人蹲在已铺好的卷材起始端上面，等卷材充分加热后缓缓推压卷材。并随时注意卷材的平整顺直和搭接的宽度。其后紧跟一人用棉纱团等从中间向两边抹压卷材，赶出气泡，并用刮刀将溢出的热熔胶刮压接边缝。另一人用压辊压实卷材，使之于基层粘贴密实。

2.展铺法

展铺法是先将卷材平铺于基层，再沿边掀开卷材予以加热粘贴。此方法主要适用于条粘法铺贴卷材。

先将卷材展铺在基层上，对好搭接缝，按滚铺法先铺贴好起始端。拉直卷材，使其平坦地与基层相贴。对末端作临时固定。由起始端开始熔贴卷材，掀起卷材边，将火焰加热器的喷枪头伸入侧边卷材下，同时加热热熔胶和基层，边加热边铺贴。铺至距末端1m，撤去临时固定按滚铺法铺贴末端卷材。

在进行热熔法施工过程中卷材的搭接缝施工时，应先将下层卷材表面的隔离纸烧掉，以利搭接牢固严密。所有搭接缝应用密封材料封严，涂封的宽度不应小于10mm。

在复杂部位附加增强层时，基层需涂刷一遍密封材料，以便粘贴。

8.1.6.7　高聚物改性沥青卷材冷粘法施工

高聚物改性沥青卷材采用冷粘法施工，是在基层或基层和卷材底面涂布胶粘剂进行卷材与基层、卷材与卷材的粘结。主要工序有胶粘剂的选择、涂刷胶粘剂、铺贴卷材、搭接缝处理等。

粘胶剂一般由厂家配套供应，对单组分胶粘剂只需开桶搅拌均匀后即可使用，而双组分胶粘剂则必须严格按厂家提供的配合比和配制方法进行计量、掺合、搅拌均匀后才能使用。

基层表面涂刷胶粘剂时要注意阴阳角、平立面转角处、卷材收口处、排水口、伸出屋面管道根部等节点部位。涂刷时，切忌在一处来回滚涂，以免将底胶“咬起”，形成凝胶而影响质量。某些卷材要求底面和基层均涂胶粘剂，涂刷时注意卷材背面的胶粘剂不得涂刷得太薄而露底，也不得涂刷过多而产生聚胶，还应注意在卷材搭接宽度的搭接缝部位不得涂刷胶粘剂，此部位留作涂刷接缝胶粘剂。空铺法、条粘法、点粘法应按规定的位置与面积涂刷胶粘剂。

卷材铺贴时要根据胶粘剂的性能和施工环境控制好胶粘剂涂刷与卷材铺贴的间隔时间，这是冷粘法施工的难点。一般要求基层及卷材上涂刷的胶粘剂达到表干程度，施工时可凭经验确定，用手指触压胶粘剂不粘手时即可开始粘贴卷材。平面上铺贴卷材可以用滚铺法或抬铺法进行铺贴。抬铺法是将涂布好胶粘剂的卷材经过对折、抬起、对位、翻平铺压等工序把卷材铺贴在基层上。卷材铺贴后应平整顺直，搭接尺寸准确，不得扭曲、皱折。搭接部位的接缝应满涂胶粘剂，辊压粘结牢固，溢出的胶粘剂随即刮平封口。接缝口应用密封材料封严，密封时用刮刀沿缝刮涂，不能留有缺口，密封宽度不应小于10mm。

8.1.6.8　合成高分子防水卷材施工

以合成橡胶、合成树脂或它们两者的共混体为基料，加入适量的化学助剂和填充料等，经不同工序加工而成的可卷曲片状防水材料；或将上述材料与合成纤维等复合形成两层或两层以上可卷曲的片状防水材料称为合成高分子卷材。

合成高分子防水卷材具有拉伸强度高、断裂伸长率大、抗撕裂强度高、耐热性能好、低温柔性大、耐腐蚀、耐老化及可以冷施工等优点，属高档次防水卷材。

合成高分子防水卷材可采用冷粘法、自粘法、热风焊接法施工。

自粘贴卷材施工是指自粘型卷材的铺贴方法。自粘型卷材在工厂生产时，其底面涂有一层压敏胶，胶粘剂表面敷有一层隔离纸。施工时只要剥去隔离纸，即可直接铺贴。铺贴时为增加粘结强度，基层表面也应涂刷基层处理剂；干燥后应及时铺贴卷材，铺贴方法可采用滚铺法或抬铺法。

自粘型卷材表面常带有防粘层，在铺贴卷材搭接缝前应将相邻卷材待搭接部位上表面的防粘层先溶化掉，使搭接缝能粘结牢固。
