钢网架根据其结构形式和施工条件的不同，可选用高空拼装法、整体安装法或高空滑移法进行安装。

7.3.2.1　高空拼装法

钢网架用高空拼装法进行安装，是先在设计位置搭设拼装支架，然后用起重机把网架构件分件（或分块）吊至空中的设计位置，在支架上进行拼装。此法有时不需大型起重设备，但拼装支架用量大，高空作业多。因此，这种方法对高强螺栓连接的、用型钢制作的钢联方网架或用螺栓球节点的钢管网架的拼装较适宜。

图7-45是某一体育馆的双向正交斜放钢网架，网架尺寸为99m×112.2m，网架是四坡式，中间起拱2.1m，支承于周围64根钢筋混凝土框架柱子上。屋架用高强螺栓连接，节点处接触面喷砂处理。

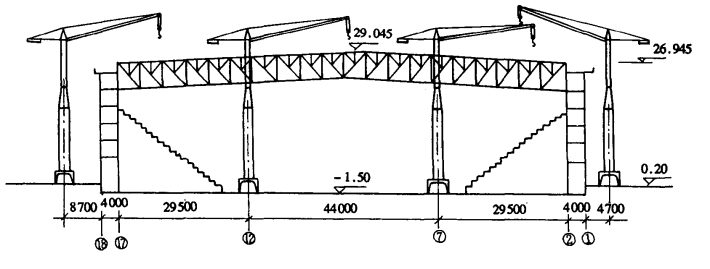

图7-45　99m×112.2m联方网架拼装示意图

1.吊装机械的选择与布置

吊装机械的选择，主要根据结构特点、构件重量、安装标高以及现场施工与现有设备条件而定。本工程选用四台塔式起重机来承担整个屋盖的拼装工作。起重机臂长25m、起重量80kN，塔高40m；在房屋的内外各布置两台塔式起重机，以使整个网架都在这四台塔式起重机的工作范围以内。

2.拼装支架搭设

拼装支架是拼装网架时，支承网架、控制标高和作为操作平台之用。支架的数量和布置方式，取决于安装单元的尺寸和刚度；在保证拼装质量和方便操作的前提下，尽可能减少支架的数量。支架可用木制或钢制（钢管、钢井架）。支架的位置必须对准网架下弦的支承节点；支架高度要方便操作，如用千斤顶调整标高，则支架上表面距网架下弦节点80cm左右为宜。

3.网架拼装

网架拼装前应对支承网架的柱子的轴线和标高进行复核（要排除温差的影响），拼装网架时，为保证其标高和各榀屋架轴线的准确，拼装前需预先放出标高控制线和各榀屋架轴线的辅助线，以此来检查和调整网架的标高。

（1）拼装顺序

确定拼装顺序时要避免误差积累并便利拼装，另外要考虑结构的受力特点和吊装机械的性能。该工程的拼装顺序如图7-46所示。总的拼装顺序是从建筑物一端开始向另一端以两个三角形同时推进，待两个三角形相交后，即按人字形逐榀向前推进，最后在另一端的正中闭合。

图7-46　网架的拼装顺序

（2）拼装工艺

网架拼件拼装后，下方有支架者用方木顶住中央竖杆处，用千斤顶顶住屋架中央竖杆下方进行标高调整，其他的拼件则随拼装随拧紧高强螺栓，与已拼装好的屋架连接即可。

网架拼装完毕并作全面检查后，拆除全部支顶网架的方木和千斤顶。下降支承时要严格控制同步下降，避免由于个别支点受力而使网架杆件变形甚至破坏。

7.3.2.2　整体安装法

整体安装法就是先将网架在地面上拼装成整体，然后用起重设备将其整体提升到设计位置上加以固定。这种施工方法不需高大的拼装支架，高空作业少，易保证焊接质量，但需要起重量大的起重设备，技术较复杂。整体安装法又分为多机抬吊法、把杆提升法、千斤顶提升法与千斤顶顶升法等。

1.多机抬吊法

安装前先在地面上对网架进行错位拼装，然后用多台起重机将拼装好的网架整体提升到柱顶以上，在空中移位后落下就位固定。(www.daowen.com)

（1）网架拼装

为防止网架整体提升时与柱子相碰，网架应错位拼装，错开的距离一般不得小于10～15cm，同时要考虑网架拼装的方便和空中移位时起重机工作的方便。

网架拼装的关键，是控制好网架框架轴线支座的尺寸（要预放焊接收缩量）和起拱要求。

网架的尺寸根据柱轴线量出（要预放焊接收缩量），标在临时支柱上。

网架焊接主要是球体与钢管的焊接。一般采用等强度对接焊。为安全起见，在对焊处增焊6～8mm的贴角焊缝。

（2）网架吊装

这类中、小型网架多用四台履带式起重机抬吊。图7-47为某网架用四台履带式起重机抬吊的情况。该网架平面尺寸40m×40m，总重（包括索具重）600kN，安装高度21m，选用L-952型履带式起重机，起重杆长24m，起重高度和起重量都可以满足要求。

2.把杆提升法

网架先在地面上错位拼装，然后用多根独脚把杆将网架整体提升到柱顶以上，空中移位，落位安装。图7-48为钢网架用把杆提升的情况。

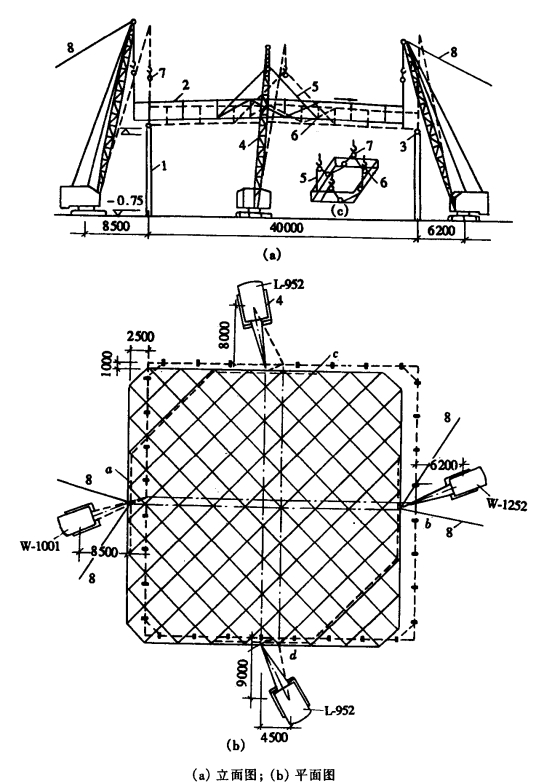

图7-47　多机抬吊钢网架

1—柱子；2—网架；3—弧形铰支座；4—起重机；5—吊索；6—吊点；7—滑轮；8—缆风绳

7.3.2.3　高空滑移法

这种施工方法，网架多在建筑物前厅顶板上设拼装平台进行拼装，待第一个拼装单元（或第一段）拼装完毕，即将其下落至滑移轨道上，用牵引设备通过滑轮组将拼装好的网架向前滑移一定距离。接下来再在拼装平台上拼装第二个拼装单元（或第二段），拼好后连同第一个拼装单元（或第一段）一同向前滑移，如此逐段拼装不断向前滑移，直至整个网架拼装完毕并滑移至就位位置。网架高空滑移施工及滑移轨道、滑移程序，见图7-49和图7-50。

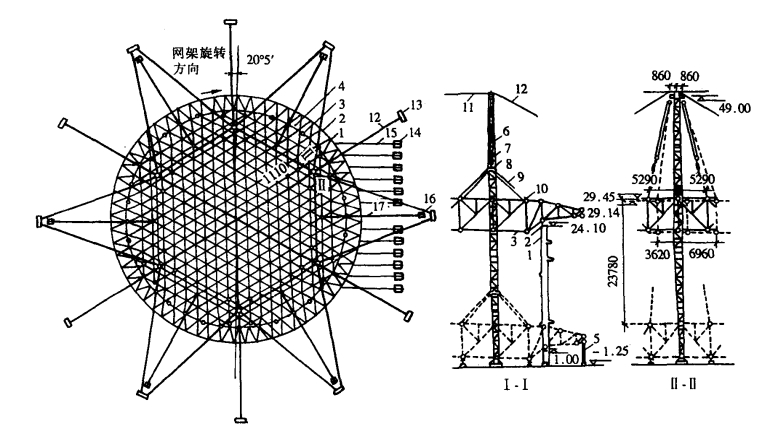

图7-48　把杆提升钢网架

1—柱子；2—钢网架；3—网架支座；4—提升以后再焊的杆件；5—拼装用钢支柱；6—独脚把杆；7—滑轮组；8—铁扁担；9—吊索；10—网架的吊点；11—平缆风绳；12—斜缆风绳；13—地锚；14—起重卷扬机；15—起重钢丝绳（从网架边缘到把杆底座一段未画出）；16—校正用卷扬机；17—校正用钢丝绳

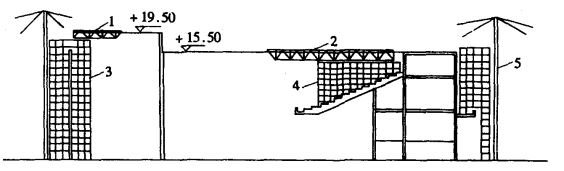

图7-49　网架高空滑移施工示意图

1—舞台网架；2—观众厅网架；3—舞台网架拼装平台；4—观众厅网架拼装平台；5—龙门架

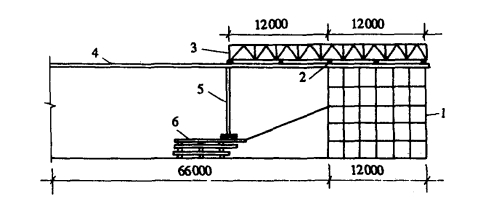

图7-50　滑移轨道和滑移程序

1—拼装平台下的支柱；2—滚轮；3—网架；4—主滑动轨道；5—格构式钢柱；6—辅助滑动轨道
