7.2.3.1　预制阶段的构件平面布置

1.柱的布置

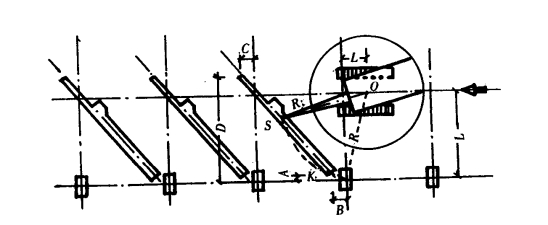

斜向布置　柱子布置占地面积较大，吊升时可用旋转法起吊，工作效率高，如图7-25所示。

图7-25　柱子的斜向布置

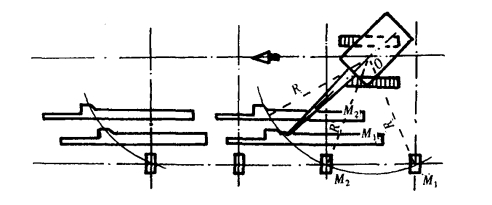

柱的纵向布置　对于一些较轻的柱，考虑到节约场地，方便构件制作，可顺柱列纵向布置，如图7-26所示。

图7-26　柱的纵向布置

柱子布置时，要注意牛腿的朝向；当柱布置在跨内时，牛腿应面向起重机；当柱布置在跨外时，牛腿应背向起重机。

2.屋架的布置

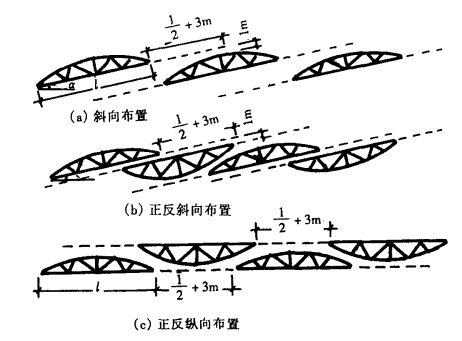

屋架一般安排在跨内平卧叠浇预制，每叠3～4榀。布置的方式有三种：正面斜向布置、正反斜向布置、顺轴线正反向布置等，如图7-27所示。

图7-27　屋架预制时的几种布置方式

屋架正面斜向布置时，下弦与厂房纵轴线的夹角α=10°～20°。预应力混凝土屋架，预留孔道采用钢管时，屋架两端应留出（l/2+3）m一段距离（l为屋架跨度），作为抽管、穿筋的操作场地；如在一端抽管，应留出（l+3）m的一段距离。如用胶皮管预留孔道，距离可适当缩短。

屋架之间的间隙可取1m左右以便支模及浇筑混凝土。屋架之间互相搭接的长度视场地大小及需要而定。(www.daowen.com)

在布置屋架的预制位置时，还应考虑到屋架的扶直排放要求及屋架扶直的先后次序，先扶直的放在上层。由于屋架很长转动不易，因此对屋架的朝向、预埋铁件的位置也要注意。

7.2.3.2　安装阶段构件的堆放平面布置

安装阶段的平面布置是指柱子已安装完毕，其他构件的平面布置。包括屋架的扶直就位，吊车梁、屋面板的运输堆放等。

1.屋架的扶直就位

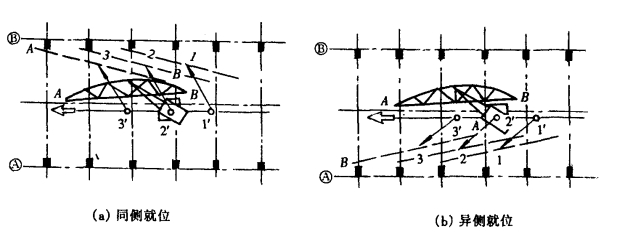

屋架扶直后应立即进行就位，按就位的位置不同，可分为同侧就位和异侧就位两种（图7-28）。同侧就位时，屋架的预制位置与就位位置均在起重机开行路线的同一边。异侧就位时，需将屋架由预制的一边转至起重机开行路线的另一边就位。此时，屋架两端的朝向已有变动。因此，在预制屋架前，对屋架的就位位置应加以考虑，以便确定屋架两端的朝向及预埋件的位置等问题。

图7-28　屋架就位示意图

屋架就位的方式有两种：一是靠柱边斜向就位；另一种是靠柱边成组纵向就位。

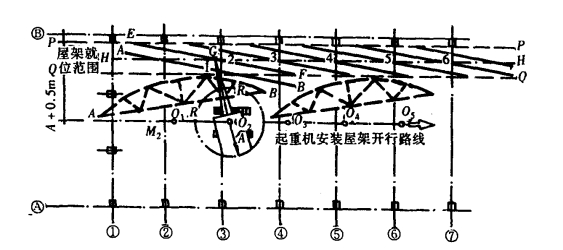

（1）屋架的斜向就位　屋架的斜向就位如图7-29所示。

图7-29　屋架的斜向就位

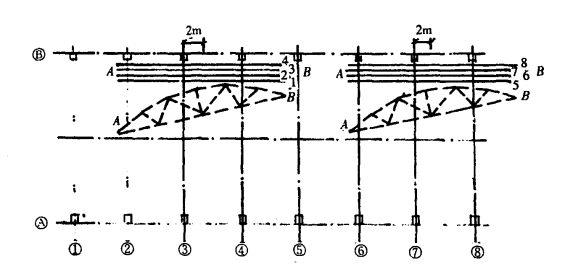

（2）屋架的成组纵向就位　屋架纵向就位时，一般以4～5榀为一组靠柱边顺轴线纵向就位。屋架与柱之间、屋架与屋架之间的净距大于20cm，相互之间用铅丝及支撑拉紧撑牢。每组屋架之间，应留3m左右的间距作为横向通道，如图7-30所示。

图7-30　屋架的纵向就位
